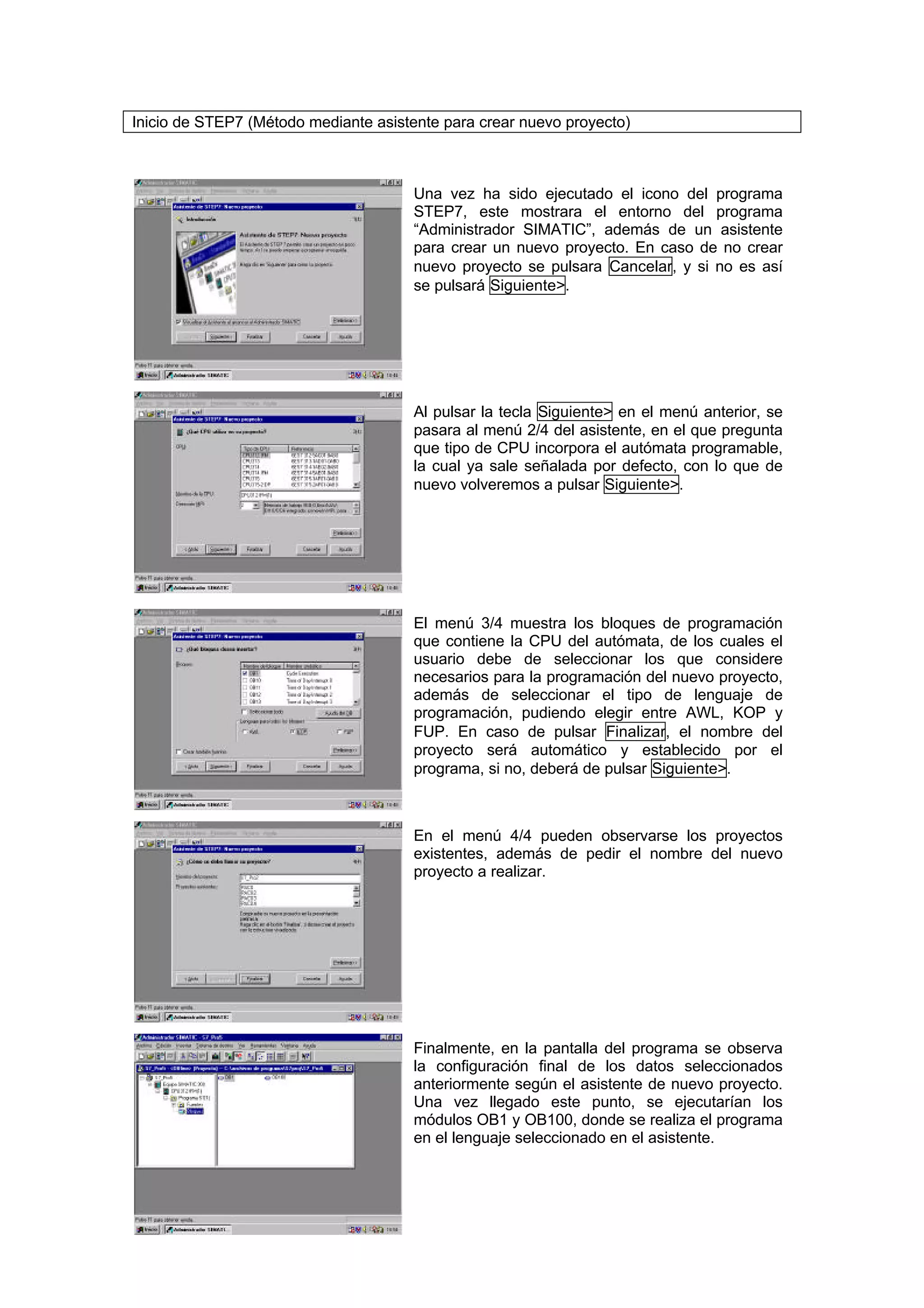

1. Inicio de STEP7 (Método mediante asistente para crear nuevo proyecto)
Una vez ha sido ejecutado el icono del programa
STEP7, este mostrara el entorno del programa
“Administrador SIMATIC”, además de un asistente
para crear un nuevo proyecto. En caso de no crear
nuevo proyecto se pulsara Cancelar, y si no es así
se pulsará Siguiente>.
Al pulsar la tecla Siguiente> en el menú anterior, se
pasara al menú 2/4 del asistente, en el que pregunta
que tipo de CPU incorpora el autómata programable,
la cual ya sale señalada por defecto, con lo que de
nuevo volveremos a pulsar Siguiente>.
El menú 3/4 muestra los bloques de programación
que contiene la CPU del autómata, de los cuales el
usuario debe de seleccionar los que considere
necesarios para la programación del nuevo proyecto,
además de seleccionar el tipo de lenguaje de
programación, pudiendo elegir entre AWL, KOP y
FUP. En caso de pulsar Finalizar, el nombre del
proyecto será automático y establecido por el
programa, si no, deberá de pulsar Siguiente>.
En el menú 4/4 pueden observarse los proyectos
existentes, además de pedir el nombre del nuevo
proyecto a realizar.
Finalmente, en la pantalla del programa se observa
la configuración final de los datos seleccionados
anteriormente según el asistente de nuevo proyecto.
Una vez llegado este punto, se ejecutarían los
módulos OB1 y OB100, donde se realiza el programa
en el lenguaje seleccionado en el asistente.

2. Inicio de STEP7 (Método manual para crear nuevo proyecto)
Otra forma de poder crear nuevos proyectos sin
necesidad de asistente, seria la cancelación del
asistente en supuesto caso que fuese visualizado.
En la barra de herramientas pulsar mediante el ratón
el menú Archivo, apareciendo varios sub-menus, de
los cuales será elegido “Nuevo”.
Instantáneamente aparece en la pantalla un menú en
el que se observan todos los proyectos almacenados
y la ubicación en la que ha de escribirse el nombre
del proyecto. El proyecto ha sido denominado
“DADO”.
Al introducir el nombre, aparece la carpeta del
proyecto en color azul, sin nada en su interior.
Pulsando el botón derecho del ratón obtenemos un
sub-menu en el que seleccionamos Insertar
programa. El programa con el que se trabaja es el
S7.
Al insertar el programa S7, al proyecto con el nombre
“DADO”, pueden observarse unos iconos en el
interior de este proyecto con los nombres: Fuentes,
Bloques y Símbolos.

3. Como puede verse en la pantalla, en el interior del
archivo “Bloques”, hay un bloque OB1 creado por
defecto del programa. Para crear nuevos bloques
pulsaremos el botón de la derecha del ratón,
seleccionando el menú “Insertar nuevo objeto”,
donde encontraremos todos los tipos de bloques
necesarios para la programación. Una vez creados
los bloques necesarios, procederemos a la
configuración individual de cada bloque.

4. AdmInistrador SIMATIC
Icono correspondiente al administrador
Administrador SIMATIC.lnk SIMATIC situado en el escritorio.
La activación del icono situado en el escritorio con el
nombre de “Administrador SIMATIC”, ejecuta la
activación del programa STEP7, en el que la primera
pantalla que aparece es la del “Administrador
SIMATIC”. En esta pantalla puede observarse la
barra de herramientas, menús y sub-menús en la
parte superior izquierda, en la cual pueden crearse
nuevos proyectos, abrirse proyectos ya existentes,
configurar programa, consultar ayudas, etc.
A todas las aplicaciones se accede desde el
“Administrador SIMATIC”, reuniendo en un proyecto
todos los datos y ajustes necesarios para su tarea de
automatización. Dentro de dicho proyecto, los datos
se estructuran por temas y se representan en forma
de objetos.
Cargar (Menú Sistema de destino)
Online (Menú Ver)
Creación de nuevo proyecto Offline (Menú Ver)
Abrir proyecto existente Iconos grandes (Menú Ver)
Mostrar estaciones accesibles Iconos pequeños (Menú Ver)
(Menú Sistema de destino)
Memory Card (Menú Archivo) Lista (Menú Ver)
Cortar (Menú Edición) Detalles (Menú Ver)
Nivel superior
Copiar (Menú Edición) Simular módulo (Menú Herramientas)
Pegar (Menú Edición) Botón de ayuda

5. Ayuda de STEP7
Desde el mismo Administrador podemos obtener
Ayuda sobre cualquier duda referente al programa
STEP7. En el menú editor, puede observarse la
opción de “Ayuda” constituida por:
Temas de ayuda, Introducción, Primeros pasos, Uso
de la ayuda y acerca de....
En la opción “Temas de ayuda” puede encontrarse
toda la información necesaria para el correcto
conocimiento y utilización del software y hardware que
componen el sistema de automatización, además de la
resolución de dudas en cuanto a las posibilidades que
pueden obtenerse en la edición de proyectos,
configuración del sistema, comunicación, etc.
Compuesta por tres carpetas en la que se muestra el
contenido como temario, índice alfabético y buscador
por palabras.
Muestra una breve introducción acerca del programa
STEP7, ofreciendo la posibilidad de buscar ayuda
mediante la opción “Temas de ayuda” pulsando la
tecla Buscar.
Explicación paso a paso de la creación de un proyecto
nuevo y recomendación de temas de consulta
generales del programa STEP7. Esta opción también
ofrece la posibilidad de buscar en “Temas de ayuda”.
La opción “Uso de la ayuda” esta mas bien dirigida a la consulta de “ayuda de Windows”, y la
opción “acerca de...”, ofrece la versión, licencia y numero de serie del programa “Administrador
SIMATIC”.

6. Botón Botón Botón
Símbolos. Programa M7 se
Proyecto . inserta automáticamente al Bloque de organización
insertarse un programa S7 (OB). Contenedor
o M7, solo una vez por "Bloques".
programa. Programa S7 o
Librería. Una vez concluida la Programa M7. Bloque de datos (DB).
instalación de STEP 7 ya existen Contenedor "Bloques".
librerías estándar.
Tipo de datos
de usuario (UDT).
Enlaces. Programable se Contenedor "Bloques".
inserta automáticamente, Tabla de variables (VAT).
Equipo. Hardware SIMATIC S7 sólo una vez por módulo Programa M7.
o SIMATIC M7. Proyecto. programable. Módulo
Programable.
Compendio de todos los
bloques de datos del
Hardware(configuración del Bloques(Simbolo grande y
sistema (SDB). Para cargar
equipo). Se inserta pequeño). Se inserta SDBs con Drag&Drop
automáticamente al instalar un automáticamente al insertarse
(arrastrar y colocar) o con
equipo. Equipo. un programa S7 o M7.
copiar y pegar. Contenedor
"Bloques".
sólo una vez por programa
Otro equipo. Para integrar Programa C. Programa M7.
hardware de terceros o de un
equipo S7 de otro proyecto.
Proyecto . Contenedor"Fuentes". Programa C++. Programa M7.
Programa S7 se inserta
SIMATIC S5. para integrar automáticamente al insertar
autómatas programables un programa S7. Programa Programa de DOS/Windows.
S5. Proyecto. S7. Programa M7.
PG/PC. Para integrar
PC´s o aparatos Contenedor“Planos". Sólo Programa M7. Se inserta
de programación. Proyecto. una vez por programa. automáticamente bajo el módulo
Programa S7. programable M7 tras configurar el
hardware, solo una vez por
modulo. Módulo programable o
proyecto.
Interface multipunto (MPI). Se
inserta automáticamente al FuenteAWL. Contenedor
instalar un proyecto. Proyecto. "Fuentes".
FuenteSCL. Contenedor
"Fuentes".
Objeto.
PROFIBUS. Varios por proyecto. Archivo de control
Proyecto. de compilación SCL.
Contenedor "Fuentes".
Particularidades.
Industrial Ethernet. Sólo una vez
por proyecto. Proyecto.
FuenteGRAPH. Contenedor
"Fuentes". Asociado a...
PTP. Cualquier número de
enlaces punto a punto en un
FuenteHiGraph. Contenedor
proyecto. Proyecto.
"Fuentes".
Fuente externa. Contenedor
"Fuentes".
Visión general de
las herramientas
Módulo programable. se inserta
automáticamente al configurar el
de STEP7
Bloque de función (FB).
Hardware. Equipo.
Contenedor "Bloques".
Función (FC). Contenedor
Programa S7. Se inserta "Bloques". NOTA:
automáticamente bajo el módulo En caso de instalar software
programable tras configurar el
hardware, solo una vez por opcional, pueden añadirse otros
modulo. Módulo programable o tipos de objetos.
proyecto.
