El documento describe varios proyectos y planes relacionados con la recuperación y protección de humedales urbanos en Bogotá. Se detallan acciones como la reforestación, ampliación de espejos de agua, diseño de senderos y zonas verdes, con el fin de restaurar la biodiversidad y conectar a la comunidad con la naturaleza de forma sostenible.

3. VIAS PROYECTADAS ZONAS VERDES. DIVICIÓN PREDIAL. AVENIDA FERROCARRIL DE OCCIDENTE AVENIDA LUIS CARLOS GALÁN SARMIENTO AVENIDA FONTIBÓN. AVENIDA CIUDAD DE CALI. CANAL ORIENTAL FONTIBÓN. PLANTA EMBOTELLADORA DEL NORTE INDUSTRIA DE PLÁSTICOS AVESCO KOKORICO AVENIDA CUNDINAMARCA FUENTE: DAPD. GOOGLE EARTH.

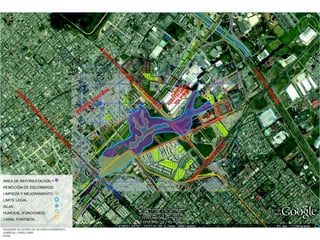

4. AVENIDA FERROCARRIL DE OCCIDENTE AVENIDA LUIS CARLOS GALÁN SARMIENTO AVENIDA CIUDAD DE CALI. AVENIDA EL DORADO. AVENIDA FONTIBÓN. AREA DE REFORESTACIÓN Y REMOCIÓN DE ESCOMBROS. LIMPIEZA Y MEJORAMIENTO. LIMITE LEGAL. ISLAS . HUMDEAL (FUNCIONES). CANAL FONTIBÓN. ESQUEMA ACCIONES DE ACONDICIONAMIENTO. HUMEDAL CAPELLANÍA. EAAB. PLANTA EMBOTELLADORA DEL NORTE INDUSTRIA DE PLÁSTICOS AVESCO KOKORICO

5. VIVIENDA. DOTACIONAL. INDUSTRIAL. COMERCIAL. MIXTO. USOS. AVENIDA FERROCARRIL DE OCCIDENTE AVENIDA LUIS CARLOS GALÁN SARMIENTO AVENIDA FONTIBÓN. AVENIDA CIUDAD DE CALI. CANAL ORIENTAL FONTIBÓN. PLANTA EMBOTELLADORA DEL NORTE INDUSTRIA DE PLÁSTICOS AVESCO KOKORICO AVENIDA CUNDINAMARCA FUENTE: DAPD

6. AVENIDA FERROCARRIL DE OCCIDENTE AVENIDA LUIS CARLOS GALÁN SARMIENTO AVENIDA FONTIBÓN. AVENIDA CIUDAD DE CALI. CANAL ORIENTAL FONTIBÓN. PLANTA EMBOTELLADORA DEL NORTE INDUSTRIA DE PLÁSTICOS AVESCO KOKORICO AVENIDA CUNDINAMARCA ACUEDUCTO. AGUAS LLUVIAS. AGUAS NEGRAS . FUENTE: WWW.IDU.GOV.CO

8. PROTECCIÓN INTEGRACIÓN. RESTAURACIÓN ECOLOGICA. MONITOREO. HIDROLÓGICO CONSERVACIÓN DE FAUNA Y FLORA. ANALISIS FISICO-QUÍMICO. RELACIÓN CON EL ENTORNO URBANO. ESPACIOS LUDICOS Y EDUCATIVOS. VINCULO CON EL ESPACIO PUBLICO RECREATIVO. AMBITOS DE ACCIÓN COMUNAL. RECUPERACION Y SUSTENTACIÓN. REINSERCIÓN DE ESPECIES DESPLAZADAS. PURIFICACIÓN DE AGUAS SERVIDAS. SANEAMIENTO DE UNA MANERA SIMULTANEA ENTRE LA PROTECCIÓN, LA INTEGRACIÓN Y LA RESTAURACIÓN, GENERAR LAZOS QUE LIGUEN LA SOCIEDAD CON LA NATURALEZA, DE UNA MANERA INTERACTIVA Y DIDACTICA. Objetivos Crear una zona de ronda o mitigación, mediante la reforestación. Sobre la zona baja del humedal, crear zonas verdes que permita el establecimiento de hábitats para las especies que necesitan de zonas reforestadas. Crear condiciones de ingreso a través del diseño de senderos de acceso sobre el perímetro del humedal. Conectar el humedal con el espacio público cercano y relacionarlo con la estructura ambiental del sector. Adecuación de zonas de recreación pasiva y contemplativa . Aprovechamiento de las funciones recuperadas del humedal para el provecho del la población. (zonas cultivables) Fomentar la educación ecológica con la inserción de aulas ambientales y lugares de reconocimiento de la naturaleza. Desfragmentar el humedal (solución al diseño de las vías).

9. Parque tercer milenio. Diana Wiesner, Giancarlo Mazzanti, Camilo Santamaría, Rafael Esguerra y Carlos Hernández . Manejo de taludes como límites del proyecto, aislamiento acústico y tratamiento paisajístico. Distribución del espacio en diferentes ámbitos con temáticas lúdicas Juegos para niñios. 25343m2 15.2% Explanada 13431m2 8% Juegos de niños sur 8659 5% Plaza de acceso 24241m2 14% Alameda tercer milenio 10273m2 6% Jardín botánico 12412m2 7% Zona deportiva 16572m2 9% Medicina legal 2078m2 1.24% Medicina legal 1126m2 0.64% Colegio Santa Inés 2767m2 1.65% Alameda carrera 10 7498km2 4% Carrera 13 5907 m2 3% Avenida caracas 17522m2 10.3% Alameda calle 9 9219m2 5.2% Calle 8 1139m2 0.73% Alameda calle 7 4318m2 2.5% Alameda calle 6 7010m2 4.2% Total 167454m2

10. El parque propone al usuario una experiencia diferente en base al cambio de estado del espacio, logrando integrar el agua como protagonista de ese cambio. A partir de la recolección de aguas lluvias dirigidas hacia a diferentes espacios , logra cambiar el carácter y la función del mismo.

11. Verano . Invierno. Espacio público cambiante de acuerdo a la estación. Cambio del uso del espacio según su estado. Relación espacio público con zonas inundables.

12. El humedal fue recuperado con el fin de proveer espacios de encuentro a la comunidad para que esta gane sentido de pertenencia hacia el ecosistema y así mejorar sus condiciones con apoyo de las autoridades de control. El humedal gozaba de buenas condiciones ambientales aunque sufría de vertimientos de aguas residuales que afectaban su sostenibilidad. El plan maestro del parque ecológico propuso, a partir del estudio ecológico del humedal recuperar la zona perdida del espejo de agua y la inserción de especies propias del ecosistema de ronda de humedal, con el fin de reactivar las funciones biológicas del mismo. Expansión del espejo de agua, mejoramiento en el vaso acuático (dragado). Presión urbana hacia el humedal. Relación con la ciudad. Protección basada en la utilización de vegetación nativa.

13. El humedal de Jaboque nos transporta a tiempos muiscas, cuando su nombre significaba “ Tierra de Abundancia, contemplaci ó n y descanso ” . Con 147 hect á reas, un gran espejo de agua y vegetaci ó n circundante, es hogar de seis especies de aves ú nicas en el mundo, en v í a de extinci ó n, y hospeda a 23 especies de aves migratorias, de las cuales cinco vienen de otros países. En su faceta urbanizada, las ciclo-rutas y el cemento aislaron al humedal de r í os y quebradas, as í que es alimentado por canales de agua lluvia. La importancia de la ampliación del espejo de agua es abrir el espacio físico para el desarrollo de la vegetación flotante, sumergida y profunda, que constituye a su vez un buen hábitat para micro invertebrados importantes en la dieta de la avifauna. Adecuación de pendientes en zona litoral. Configuración de islas. Litorales de forma irregular contribuye a la acumulación de materia orgánica para la fertilización de suelos. Formas irregulares ofrecen lugares de refugio a especies de avifauna y otros animales silvestres . Diseños Paisajísticos para la Rehabilitación de las Zonas de Ronda y Preservación del Sistema Jaboque. EEAAB - CONSORCIO JUAN AMARILLO Agosto de 1999 a Febrero de 2000

14. La influencia de la ciudad ha cercado le humedal en su totalidad, haciendo que este sea un vacio dentro del barrio. Cada vez mas la ciudad se va imponiendo sobre el territorio del ecosistema fraccionándolo y deteriorándolo. Los habitantes sin embargo necesitan de la conectividad de las vías principales con su hogares peatonalmente. Los corredores verdes son la opción de un medio de comunicación y relación con el entorno natural del humedal. Dentro de estos corredores verdes pueden albergarse actividades lúdicas que enseñen la importancia biológica del humedal. Sin embargo es necesario delimitar las partes mas importantes del humedal como son las zonas de nidación de especies animales y las zonas húmedas y anfibias donde se alberga la mayoría de la biodiversidad. Es necesario proteger el parque de toda clase de amenaza, por ende es preciso organizar los limites del parque por medio de barreras naturales, ya sean taludes o vegetación nativa.

15. Especies de arboles . Crecimiento. Alcaparros Rápido. Aliso Rápido. Cajeto. Lento. Caucho sabanero. Medio. Caucho tequendama. Medio. Cedro. Medio Cerezo. Rapido. Chicalá. Medio. Falso pimiento. Rápido. Guayacán. Medio. Magnolio. Medio. Nogal. Medio. Sangregao. Medio. Sauce. Medio. Sauco. Rápido. Sietecueros. Rápido. Urapán. Rápido. Especies vegetales de humedal. Junco de sestearas. Buchón barbasco. Hierba de sapo. Tomatillo. Junco normal. Corte- estructura del humedal en perfil Sangregado Curubo.

16. Zona inundable (zona de acondicionamiento ambiental) . Avenida longitudinal de occidente. Avenida La Esperanza. Redes de aguas negras. Zona industrial (Planta embotelladora Coca-Cola, Kokorico, Avesco.) Corredores peatonales usados por los habitantes. Estanque (acuífero de reserva) Estructura de borde de protección para el parque ( contra ruido y contaminación).

17. PORTERÍA, ALMACEN, BAÑOS. ESTANQUE. PUENTE (LABORATORIO) SALADE EXPOSICIÓN. CULTIVO EXPERIMETNAL URBANOY CULTURAL Jardín botánico y vergeles. PUERTO RECREACIONAL. PARQUE Y ALAMEDA CON RECREACIÓN INFANTIL. PUENTE SOBRE TALUD 4m DE ALTURA LIBRE. PUENTE ELEVADO.6m DE GALIBO

18. Corte transversal en detalle Puente bajo. Cultivo experimental. Corte transversal en detalle Paneles. Paso bajo el puente a nivel del humedal. Corte transversal en detalle Taludes. (rampas y escaleras) Jardín botánico. Vergeles –cultivos de árboles frutales. Arborización de gran formato.(especies nativas) Arborización de especies nativas y endémicas de borde de humedal. Inserción de vegetación óptima para la nidación de la fauna. Taludes, arborización de mitigación de ruido y contaminación. Cerezos, manzanos, arboles nativos colombianos. Cedro, caucho Tequendama, guayacán, sauce, sauco. Falso pimiento, cerezo, aliso, chicalá. Junco, bárbaco, tomatillo, hierba de sapo, buchón.

19. Corte en detalle talud (av. Esperanza)

20. Superestructura. Viga cajón (concreto). Método constructivo. Viga lanzada. Medidas principales. Altura libre 4.5m (min). Galibo 5.5m. Pendiente 5%. Longitud aproximada de elevación 34.7m Longitud de aproximación 80m (min). Aislamiento modulado a 10 metros. Prefabricado para ser anclado sobre la viga del puente. Para minimizar el impacto de la escala del puente este desciende para encentarse sobre taludes. Corte – puente sobre intersecciones. Corte – puente sobre taludes, paso por el parque.

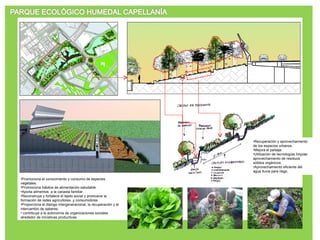

21. Promociona el conocimiento y consumo de especies vegetales. Promociona hábitos de alimentación saludable . Aporta alimentos a la canasta familiar. Reconstruye y fortalece el tejido social y promueve la formación de redes agricultores .y consumidores . Proporciona el dialogo intergeneracional, la recuperación y el intercambio de saberes. contribuye a la autonomía de organizaciones sociales alrededor de iniciativas productivas. Recuperación y aprovechamiento de los espacios urbanos. Mejora el paisaje. Utilización de tecnologías limpias- aprovechamiento de residuos sólidos orgánicos. Aprovechamiento eficiente del agua lluvia para riego.

22. Laboratorios. Sala de exposiciones. Salón múltiple. Miradores Aula ambiental. INGRESO A LA SALA DE EXPOSICIÓN. MIRADORES Y PASOS PEATONALES AULA AMBIENTAL AL AIRE LIBRE (PERGOLA) DIBUJO PLANTA CORTE S 2m 3m 7m 3m

26. Los Humedales de Bogotá y la Sabana / Empresa de Acueducto y Alcantarillado de Bogotá y Conservación Internacional-Colombia Humedales de Bogotá [videograbación] : hogar de plantas y animales que enriquecen la naturaleza Bogotá (Colombia). Contraloría Protocolo de recuperación y rehabilitación ecológica de humedales en centros urbanos. Van der Hammer, F.Gary Stiles, Magda Liliana Chisacá, German Camargo Ponce de Leon, Gabriel Guillot Monrroy, Yerly Useche Salvador, David Rivera Ospina. Secretaría de Ambiente Octubre de 2008. Cartillas técnicas, Agricultura Urbana, Jardín Botánico José Celestino Mutis, Octubre 2007.
