Este documento presenta una guía general para la realización de un proyecto arquitectónico y ejecutivo. Explica los elementos que componen un proyecto arquitectónico y ejecutivo, así como los tipos de planos requeridos para cada uno. Además, proporciona detalles sobre la información y especificaciones que deben incluirse en cada plano para su correcta elaboración.

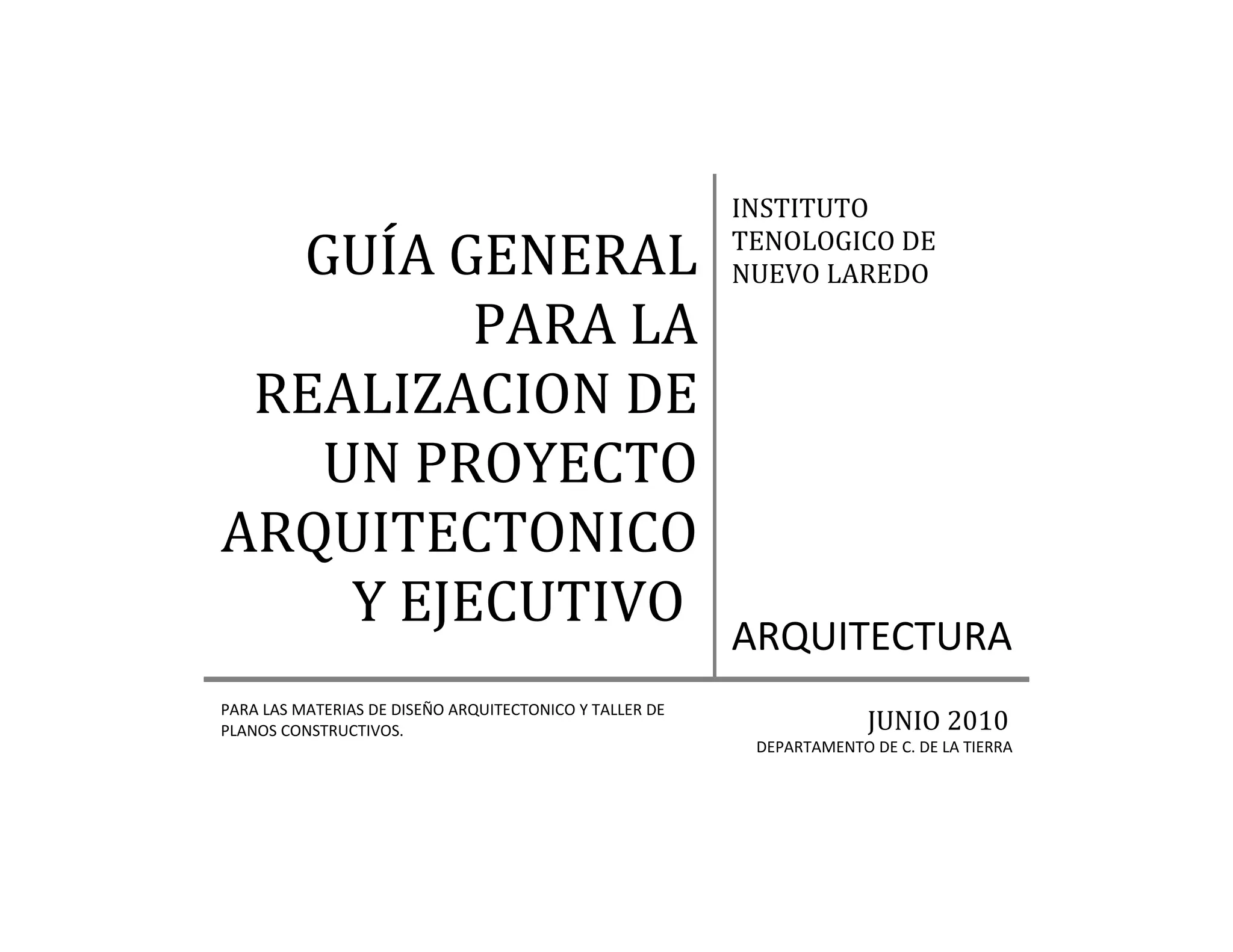

1. INSTITUTO
GUÍA GENERAL TENOLOGICO DE
NUEVO LAREDO
PARA LA
REALIZACION DE
UN PROYECTO
ARQUITECTONICO
Y EJECUTIVO ARQUITECTURA
PARA LAS MATERIAS DE DISEÑO ARQUITECTONICO Y TALLER DE
PLANOS CONSTRUCTIVOS. JUNIO 2010
DEPARTAMENTO DE C. DE LA TIERRA

2. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA

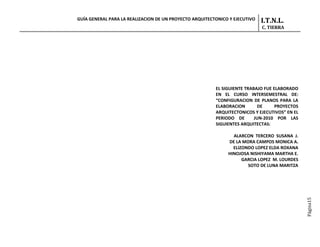

EL SIGUIENTE TRABAJO FUE ELABORADO
EN EL CURSO INTERSEMESTRAL DE:
“CONFIGURACION DE PLANOS PARA LA
ELABORACION DE PROYECTOS
ARQUITECTONICOS Y EJECUTIVOS” EN EL
PERIODO DE JUN-2010 POR LAS
SIGUIENTES ARQUITECTAS:
ALARCON TERCERO SUSANA J.
DE LA MORA CAMPOS MONICA A.
ELIZONDO LOPEZ ELDA ROXANA
HINOJOSA NISHIYAMA MARTHA E.
GARCIA LOPEZ M. LOURDES
SOTO DE LUNA MARITZA
Página15

3. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
tridimensionalmente. Estos consisten, en • Instalaciones
un conjunto de planos detallados (de • Instalaciones Especiales
representación bidimensional) y la • Áreas exteriores
especificación de los materiales y técnicas • Complementos
constructivas para su ejecución. • Memorias de cálculo
El proyecto ejecutivo corresponde
Los elementos que integran el a la revisión del anteproyecto, seguida de
• Especificaciones Técnicas.
un cálculo interdisciplinario donde
Proyecto Arquitectónico o Proyecto • Catálogos de Conceptos
Básico son los siguientes: intervienen: ingenieros, constructores,
• Presupuesto
electricistas, plomeros, carpinteros,
• Planos de ubicación y • Programación de Obra.
herreros, alumineros, etc. Y finalmente la
localización. elaboración de una serie de planos
• Plano del terreno.
• Planta de conjunto. ejecutivos y/o constructivos que
• Planos de plantas arquitectónicas. detallarán como se deberá ejecutar
• Planos de elevaciones (construir) la obra arquitectónica.
arquitectónicas.
• Plano de cortes arquitectónicos o
secciones.
• Planos de detalles arquitectónicos.
• Perspectivas. Este tipo de proyectos, se encuentra
compuesto de las siguientes etapas:
Un proyecto ejecutivo, es la • Estudio de mecánica de suelos.
• Levantamientos topográficos.
• Estructural
Página15
solución constructiva del Diseño
• Constructivos
Arquitectónico, representada en forma
• Acabados
gráfica, bidimensional y

4. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA

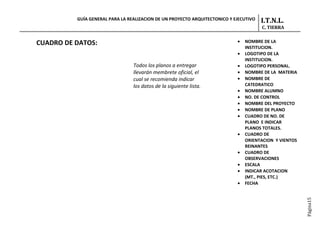

CUADRO DE DATOS: • NOMBRE DE LA
INSTITUCION.
• LOGOTIPO DE LA
INSTITUCION.
Todos los planos a entregar • LOGOTIPO PERSONAL.
llevarán membrete oficial, el • NOMBRE DE LA MATERIA
cual se recomienda indicar • NOMBRE DE
los datos de la siguiente lista. CATEDRATICO
• NOMBRE ALUMNO
• NO. DE CONTROL
• NOMBRE DEL PROYECTO
• NOMBRE DE PLANO
• CUADRO DE NO. DE
PLANO E INDICAR
PLANOS TOTALES.
• CUADRO DE
ORIENTACION Y VIENTOS
REINANTES
• CUADRO DE
OBSERVACIONES
• ESCALA
• INDICAR ACOTACION
(MT., PIES, ETC.)
• FECHA
Página15

5. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
PROYECTO ARQUITECTONICO E-4.- PLANTA DE CUBIERTAS
METALICAS (IE) PLANOS DE INSTALACIONES
(A) PLANOS ARQUITECTONICOS (C) PLANOS CONSTRUCTIVOS ESPECIALES
C-1.- PLANTAS DE DESPLANTE(S) • Alarmas
DE MUROS Y DETALLE(S) • Voz y datos
A-1.- PLANO DE LOCALIZACION
C-2.- ELEVACIONES • Sistema contra incendios
DEL TERRENO CON RESPECTO AL
CONSTRUCTIVAS Y DETALLES
MUNICIPIO. • Sistemas de riego de
C-3.- CORTES CONSTRUCTIVOS Y
A-2.- PLANO DEL TERRENO jardines
DETALLES.
A-3.- PLANTA DE CONJUNTO • Sistema de redes
C-4.-PLANTA DE ESCURRIMIENTO
A-4.- PLANTAS ARQUITECTONICAS • Elevadores y montacargas
PLUVIALES
A-5.- ELEVACIONES • Escaleras eléctrica
ARQUITECTONICA (AE) PLANOS DE AREAS
A-6.- CORTES ARQUITECTONICOS (A) PLANOS DE ACABADOS
A-7.- DETALLES AC-1.- PLANTAS DE ACABADOS Y EXTERIORES
ARQUITECTONICOS INTERIORES Y MATERIALES (DETALLES) • Plano de diseño de
EXTERIORES • Plano de carpintería exteriores (Paisaje)
A-8.- PERSPECTIVA • Plano de herrería
• Plano de cancelería PLANOS DE COMPLEMENTOS
PROYECTO EJECUTIVO • Mobiliario • Planos específicos
(I) PLANOS DE INSTALACIONES dependiendo el tipo de
IHS-1.- PLANTA DE INSTALACION proyecto.
(E) PLANOS ESTRUCTURALES • Plano para licencia de
HIDRAULICA Y SANITARIA
IG-2.-PLANTA DE INSTALACION DE construcción.
E-1.- PLANTA DE TRAZO • Urbanización.
E-2.- PLANTA DE CIMENTACION Y GAS
DETALLES IIL-3.- PLANTA DE ILUMINACION
E-3.-PLANTA DE LOSAS DE PI4.-PLANTA DE ELECTRICIDAD DE
Página15
CONCRETO Y DETALLES DETALLES
ICL-4.-PLANTA DEL SISTEMA DE
CLIMATIZACION

6. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
PROYECTO A-2 PLANO DEL TERRENO
Esc. 1:500 mínimas.
A-3 PLANTA DE CONJUNTO
ARQUITECTONICA Esc. 1:250
ARQUITECTONICO
INDICAR:
• Orientación y vientos reinantes. INDICAR:
• Escalas numéricas y graficas. • Orientación y vientos reinantes.
A-1 PLANO DE LOCALIZACION DEL • Cotas del polígono • Indicar escala
TERRENO CON RESPECTO AL MUNICIPIO. • Ángulos del polígono • Escala grafica
Esc. 1:10,000 • Curvas de nivel • Nomenclatura de elementos
• Banco de nivel arquitectónicos.
INDICAR: • Diseño de jardines, arborización y
• Acometida de agua
• Orientación y vientos reinantes. tipos.
• Descarga sanitaria
• Escala grafica. • Estacionamiento de autos.
• Tipo de instalación eléctrica
• Avenidas principales (nombres Capacidad y vialidad (Indicar
(monofásico, bifásico y trifásico)
oficiales). estacionamiento para
• Acometida telefónica y tipo
• Equipamiento urbano importante discapacitados)
• Instalación de gas
(agua, luz, gas, teléfono, etc.) • Banquetas, rampas, explanadas.
• Alumbrado público
• Títulos • Alumbrado exterior (privado y
• Banquetas y pavimento
• Usos importantes del suelo afines público)
• Perfil de Calles y vialidad
al proyecto • Niveles (losas, banquetas,
• Entorno (vivienda, industria,
estacionamientos y accesos)
comercio, etc.)
• Accesos al edificio
• Títulos
• Mobiliario urbano
• Sombras arrojadas
• Títulos
Página15

7. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA

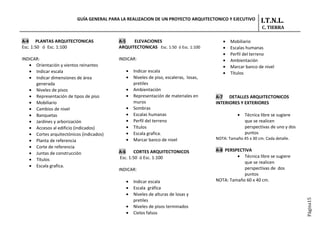

A-4 PLANTAS ARQUITECTONICAS A-5 ELEVACIONES • Mobiliario
Esc. 1:50 ó Esc. 1:100 ARQUITECTONICAS Esc. 1:50 ó Esc. 1:100 • Escalas humanas
• Perfil del terreno
INDICAR: INDICAR: • Ambientación
• Orientación y vientos reinantes • Marcar banco de nivel
• Indicar escala • Indicar escala • Títulos
• Indicar dimensiones de área • Niveles de piso, escaleras, losas,
generada pretiles
• Niveles de pisos • Ambientación
• Representación de tipos de piso • Representación de materiales en A-7 DETALLES ARQUITECTONICOS
• Mobiliario muros INTERIORES Y EXTERIORES
• Cambios de nivel • Sombras
• Banquetas • Escalas humanas • Técnica libre se sugiere
• Jardines y arborización • Perfil del terreno que se realicen
• Accesos al edificio (indicados) • Títulos perspectivas de uno y dos
• Cortes arquitectónicos (indicados) • Escala grafica. puntos
• Marcar banco de nivel NOTA: Tamaño 45 x 30 cm. Cada detalle.
• Planta de referencia
• Corte de referencia
A-6 CORTES ARQUITECTONICOS A-8 PERSPECTIVA
• Juntas de construcción
Esc. 1:50 ó Esc. 1:100 • Técnica libre se sugiere
• Títulos
que se realicen
• Escala grafica. perspectivas de dos
INDICAR:
puntos
• Indicar escala NOTA: Tamaño 60 x 40 cm.
• Escala gráfica
• Niveles de alturas de losas y
pretiles
Página15
• Niveles de pisos terminados
• Cielos falsos

8. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
PROYECTO EJECUTIVO • Orientación − Cotas a detalles
• Escala: específicos
− Numérica • Niveles de:
(E) PLANOS ESTRUCTURALES − Desplante de
• Membrete general zapata
E-1 PLANTA DE TRAZO
• Títulos − Desplante de
Esc. 1:50 ó Esc. 1:100
cimentación
− Vigas de
INDICAR
cimentación
• Especificaciones de: E-2 PLANTA DE CIMENTACION Y − Pedestales
− Terracerías DETALLES − Firmes
− Corte Esc. 1:50 ó Esc. 1:100 • Refuerzo de firmes
− Relleno
• Plantas de referencia
− Banco de nivel INDICAR: • Detalles en planta y corte:
• Ejes estructurales • Ejes estructurales − Zapatas.
− Indicar cotas • Cotas exteriores (perimetrales) − Cimentaciones.
parciales, (por 4 lados)
− Muros de
acumulativas y − Totales
contención y
totales − Acumulativas retención.
• Indicar ángulos de: − Parciales − Vigas y
− Trazo • Cotas interiores contracimientos.
− Terreno − Parciales: − Firmes
• Delimitar perímetros de − Vigas de − Juntas
firmes (achurar) cimentación constructivas
• Curvas del nivel del − Arranque de − Columnas y
terreno escalera castillos (en caso
• Planta de referencia (si son − Cimentaciones
Página15
de varios pisos
varios edificios) secundarias hacer cuadro de
• Perfil del terreno natural especificaciones)

9. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
− Indicar ubicación E-3 PLANTA DE LOSAS DE CONCRETO Y • Detalles constructivos
de anclas, placas DETALLES Esc. 1:10 ó 1:20
en casos Esc. 1:50 ó 1:100 − Sección de losa
específicos. INDICAR: − Tipo de aligerante
• Cuadro de refuerzos − Acomodo de
− Zapatas • Ejes estructurales aligerantes
− Pedestales • Cotas referidas a ejes − Refuerzos de
− Vigas estructurales: nervaduras y vigas
− Muros de − Volados • Detalles de capiteles
contención y − Domos • Juntas constructivas
retención − Extractores • Especificaciones
− Columnas y − Climatizadores • Coeficiente de diseño estructural
castillos − Bases para antenas de datos de cargas
• Especificaciones − Cubos de escaleras
− Coeficientes de • Nivel superior de losas, vigas • Cuantificar
diseño y datos de especiales (inferior y superior) y − Aligerantes
cargas según la cimbra. − Concreto
resistencia del • Nomenclatura de nervaduras (de − Fierro
terreno. losa) • Orientación
− Volumetría − Cotas de • Escalas
− Concreto nervaduras en losa − Numérica
− Fierro y casetones. • Planta de referencia
• Orientación • Capitales indicando: • Corte de referencia
• Escala − Dimensiones • Títulos
− Numérica − Refuerzo • Membrete general
• Membrete general
Página15
• Títulos

10. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
E-4 PLANTA DE CUBIERTAS METALICAS − Parte aguas
Esc. 1:50 ó 1:100 − Botaguas y canal (C) PLANOS CONSTRUCTIVOS
(Desagües Pluviales)
INDICAR. − Pretiles C-1 PLANTAS DE DESPLANTE(S) DE
− Ménsulas MUROS Y DETALLE(S) Esc. 1:50 ó 1:100
• Ejes estructurales − Ensamblaje.
• Cotas a límite de cubierta referido • Colocación de lámina o material IN
a ejes estructurales de cubierta. DICAR:
• Cotas interiores a: • Sección de columna de fierro • Ejes estructurales
− Polines • Cuadro de especificaciones • Cotas exteriores (perimetrales)
− Tensores • Datos de diseño (por cuatro lados)
− Atiezadores • Cuantificación de: − Totales
− Struts − Estructuras (armaduras) − Acumulativas
− Radios de ejes de − Polines − Parciales.
localización de estructuras − Tensores • Cotas interiores a:
− Ángulos de colocación de − Atiezadores − Mochetas a muros
estructuras − Struts − Espesores de
• Niveles a: muros
− Láminas o material
− Parte aguas empleado en cubierta. − Claros de ventanas
− Botaguas • Planta de referencia indicar altura de
− Cumbreras • Corte de referencia antepecho
• Desplante de estructura metálica. • Escala − Cotas de altura de
• Detalles constructivos cotas y − Numérica barandales o
especificaciones Esc: 1:20 • Orientación pasamanos
− Estructuras • Nivel de:
• Títulos
− Nudos − Pisos terminados
• Membrete general
Página15
− Polines − Terrazas
− Clips − Banquetas
− Cumbreras − Jardines

11. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
− Cocheras • Escalas • Indicar detalles de elementos de
− Descanso de − Numérica fachada (ver plano de detalles)
escaleras • Títulos • Cuadro de nomenclatura de
• Membrete general niveles
• Escala:
• Nomenclatura: C-2 ELEVACIONES CONSTRUCTIVAS Y − Numérica
− Ventanas y altura de DETALLES Esc. 1:50 ó 1:100 • Planta y/o corte de
antepechos (ver plano de referencia
puertas y ventanas) INDICAR • Membrete general
− Marcos (ver plano de • Ejes estructurales
puertas y ventanas) • Cotas de altura C-3 CORTES CONSTRUCTIVOS Y
− Puertas (ver plano − Laterales (ambos DETALLES Esc. 1:50 ó 1:100
de puertas y ventanas) lados)
− Canceles (ver plano de • Nivel de: INDICAR
puertas y ventanas) − Pretiles • Ejes estructurales
− Barandales (ver plano de − Losas • Cotas de altura
carpintería) − Entrepisos − Laterales (ambos lados)
− Pasamanos (ver detalles) − Pisos − Interiores a:
− Ropería (ver plano de − Terrazas Ventanas
carpintería) − Banquetas Pasamanos
• Altura de muros − Vigas especiales Puertas
• Indicar tipos de muro Cielos falsos
• Funcionamiento y tipo de:
− Detalles de instalación de Muros
− Ventanas
muros • Nivel a:
− Puertas
• Giros de puertas − Pisos
− Cortinas metálicas
• Muebles fijos − Perfil del terreno natural
• Materiales de acabados en
− Losas
Página15
• Planta de referencia (muros, vigas, barandales,
• Corte de referencia − Terrazas
columnas, estructuras, pergolados
• Orientación etc.) − Entrepisos

12. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
− Banquetas C-4 PLANTA DE ESCURRIMIENTO • Detalles varios
− Vigas PLUVIALES • Títulos
− Cerramiento superior e Esc. 1:250 • Membrete general
inferior. INDICAR:
• Ejes estructurales
(A) PLANOS DE ACABADOS
• Funcionamiento y tipo de: • Cotas:
− Ventanas (ver detalles de − Parteaguas
acabados en plano de puertas y − Coladeras AC-1 PLANTAS DE ACABADOS Y
ventanas) • Niveles MATERIALES (DETALLES)
− Puertas (ver detalles de − Pretiles Esc. 1:50 ó 1:100
acabados en plano de − Terrados
puertas y ventanas) − Coladeras INDICAR:
• Especificar materiales de • Diámetros de bajantes y coladeras • Materiales de acabados en:
acabados en muros • Sentido de los escurrimientos − Pisos
• Indicar detalles (referir a plano de • Pendientes − Muros
detalles constructivos) • Área de escurrimientos m2 − Cielos
• Nombres de espacios • Juntas de expansión • Detalles en corte y planta de:
arquitectónicos • Detalle de corte de pretil, − Muros especiales
• Detalles de elevaciones interiores gárgolas, canalones, bajantes − Muros dobles
en casos específicos pluviales etc. − Muros sencillos
• Planta de referencia • Detalle de corte de la • Giros de puertas (ver detalles de
• Corte de referencia impermeabilización acabados en plano de puertas y
• Orientación • Indicar materiales y ventanas)
• Escala procedimiento de • Muebles fijos:
− Numérica impermeabilización − Cuadro de materiales de
Página15
• Membrete general • Planta de referencia acabado
• Corte de referencia • Nombres de espacios
• Escala numérica arquitectónicos en la planta.

13. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
• Detalles de acabados interiores y − Centro de aparatos − Cotas
exteriores en caso de ser ° Inodoros − Diámetros
necesarios ° Lavabos − Conexiones
• Planta de referencia ° Mingitorios − Materiales
• Corte de referencia ° Lavaderos − Pendientes.
• Orientación ° Fregaderos − Isometría.
• Escala ° Duchas • Detalles varios de:
− Numérica ° Vertederos Esc. 1:10 ó 1:20
• Títulos ° Cisterna, cárcamo, − Registros, bajantes,
• Membrete general etc. Cisterna y equipo
• Líneas generales de (hidráulica, hidroneumático,
AC-0 PLANTAS DE ACABADOS Y sanitaria y pluvial) • Plantas de baños sanitarios.
MATERIALES (DETALLES) • Indicar diámetro de líneas: Esc. 1:20
− Drenaje (Indicando cotas instalación
• Plano de cancelería − Agua fría sanitaria, instalación hidráulica e
• Mobiliario − Agua caliente isometría del mismo con todas sus
• Plano de carpintería − Pluvial conexiones)
• Plano de herrería • Cuadro de simbología
• Registros (especificar detalle,
• Escaleras nivel de plantilla y superior de • Cuadro de especificaciones y
registro) notas
• Boiler o caldera Marca, modelo serie, color, llaves
(I) PLANOS DE INSTALACIONES etc.
• Bajantes Sanitarias y pluviales
• Escalas:
• Indicar toma de agua
I-1 PLANTA DE INSTALACION − Numérica
• Indicar descarga sanitaria
HIDRAULICA Y SANITARIA • Orientación
• Pendientes de tuberías
Esc. 1:50 ó 1:100 • Planta de referencia
• Tipos de aparatos (fluxómetro, de
Página15
INDICAR: • Corte de referencia
tanque, etc.)
• Ejes estructurales • Títulos
• Detalle de baños. Esc. 1:20
• Cotas a: • Membrete general

14. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
− Numérica • Medidor
• Orientación • Cotas a centros de aparatos
I-2 PLANTA DE INSTALACION DE GAS • Planta de referencia respecto al eje estructural
• Corte de referencia • Detalles y especificaciones de
ESC: 1:50 ó 1:100 • Títulos cielo falso
INDICAR: • Membrete general • Detalles y especificaciones (de
• Ejes estructurales luminarias)
• Cotas a: • Simbología y especificaciones
− Centro de aparatos • Ubicación de servicios especiales
° Estufas • Planta de referencia
° Boiler • Corte de referencia
° Secadoras I-3 PLANTA DE ILUMINACION • Títulos
° Aire acondicionado Esc. 1:50 ó 1:100 • Membrete general
• Línea general INDICAR:
− Indicar diámetro de línea • Orientación I-4 PLANTA DE ELECTRICIDAD DE
• Especificar Boiler o caldera • Ejes estructurales DETALLES
• Indicar toma de gas • Ubicación y altura de: Esc. 1:50 ó 1:100
• Detalle de Instalaciones (desde el − Tipos de luminarias (interiores
medidor hasta conexiones) y exteriores) INDICAR:
Esc. 1:20 − Apagadores • Ejes estructurales
− Cotas − Salidas de piso • Cotas a:
− Diámetros − Contactos − Salidas de cielo
− Conexiones − Teléfonos − Salidas de muro
− Materiales − Televisión − Salidas de piso
• Isometría. • Difusores de aire (acondicionado) − Registros
• Cuadro de simbología • Intercomunicación − Apagadores
Página15
• Cuadro de especificaciones y • Bocinas − Contactos
notas • Acometida electrónica − Televisión
• Escala: • Centro(s) de carga − Centro de carga

15. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
− Teléfono • Planta de referencia
− Antenas • Corte de referencia
• Subestación eléctrica y plantas de I-4 PLANTA DEL SISTEMA DE • Escala numérica
emergencia, etc. CLIMATIZACION • Detalles varios
• Cableado indicar: Esc. 1:50 ó 1:100 • Títulos
− Número de circuito • Ejes estructurales • Membrete general
− Número de cables • Cotas (referida a ejes
(IE) PLANOS DE INSTALACIONES
− Calibres de los cables estructurales o muros) de:
ESPECIALES
− Diámetros de los ductos − Difusores en cielos
• Diagrama unifilar (Cuadro de − Rejillas en muros
− Retornos (tipo) • Alarmas
cargas)
− Ductos (incluir nivel de • Voz y datos
• Ubicación de acometida eléctrica
desplante de ducto) • Sistema contra incendios
(detalle)
• Indicar diámetro de ductos a • Sistemas de riego de
• Ubicación de sub-estación
través del desarrollo jardines
eléctrica (detalle)
• Ubicación de: • Sistema de redes
• Cuadro de simbología y
− Compresores • Elevadores y montacargas
Especificaciones generales
− Evaporadores • Escaleras eléctrica
(materiales, cantidades y
procesos constructivos.) − Torres de enfriamiento
• Planta de referencia − Cielos falsos (Solamente si (IE) PLANOS DE AREAS
• Corte de referencia existe de retícula) EXTERIORES
• Orientación • Detalles de:
• Escala − Colocación de ductos • Paisaje y sistema de riego
− Numérica − Difusión PLANOS DE COMPLEMENTO
• Títulos − Rejillas • Planos específicos
• Membrete general − Retornos dependiendo el tipo de
Página15
• Especificaciones generales de proyecto.
equipo • Urbanización
• Orientación

16. GUÍA GENERAL PARA LA REALIZACION DE UN PROYECTO ARQUITECTONICO Y EJECUTIVO I.T.N.L.
C. TIERRA
• Plano para licencia de
Construcción
Página15
