1. MEMORIA DE PROYECTO
“MAQUETA DE CASA
ELECTRIFICADA“
Iniesta, Fecha
Autores:

2. ÍNDICE
1. Propuesta de Trabajo
2. Diseños
3. Diseño definitivo
4. Vistas
5. Materiales y herramientas necesarias
6. Hoja de procesos
7. Diario de trabajo
8. Presupuesto
9. Comercialización
10. Autoevaluación

3. 1. PROPUESTA DE TRABAJO
Se va a construir una maqueta de una vivienda electrificada. Las condiciones de
construcción de dicha maqueta son las siguientes:
La maqueta estará hecha de cartón, con listones de madera y canutillos de papel, y
todo pegado sobre una lámina de madera de contrachapado.
La vivienda tendrá entre 4 y 6 habitaciones, de distintos tamaños, y cada
habitación tendrá una puerta y una ventana como mínimo. Además, habrá una
puerta principal en una de las habitaciones que dará a la calle.
La maqueta se dibujará sobre un folio A3 (42x30 cm aproximadamente), y luego se
pegará sobre la lámina de contrachapado, que tiene que ser de dimensiones
mayores al A3.
Para dibujar el plano, se seguirán las siguientes instrucciones:
o Se hará un muro exterior a toda la casa de 1 cm de grosor. El muro exterior
se pintará. Este muro será cortado por las ventanas y las puertas, que se
dibujan con los símbolos normalizados.
(DIBUJO HABITACIÓN CON VENTANA Y PUERTA)
Puerta: 4 cm
Ventana: 6 cm
o Después, se dibujarán el resto de habitaciones con sus puertas y con sus
ventanas. Los muros interiores serán igual que los exteriores.
o Las puertas hazlas a 1 cm de separación de las paredes, y las ventanas
centradas.
o Las habitaciones serán cuadradas todas, con la distribución elegida.
o Se pondrán nombres a las habitaciones (Dormitorio, Salón, Baño y Cocina
como mínimo) y se calculará su área:
A= lado x lado
B= A1+A2

4. o Se utilizarán instrumentos de dibujo: reglas, compás, escuadra y cartabón,
lápiz, goma de borrar y rotulador.
o Al acabar, se repasará con rotulador negro las paredes de los muros.
o Opcionalmente, se pueden dibujar los muebles que vamos a poner. Para
ello, utiliza símbolos normalizados como los siguientes:
Una vez hecho el plano, nos reunimos con los miembros del grupo y se elige el
diseño definitivo.
El diseño definitivo (puede tener modificaciones) se fotocopia: una copia irá para la
memoria y la otra la pegaremos sobre el tablero de contrachapado base. El resto
de diseños, se guardan para la memoria.
El diseño definitivo fotocopiado, lo pegamos sobre la tabla de contrachapado,
centrándola al gusto.

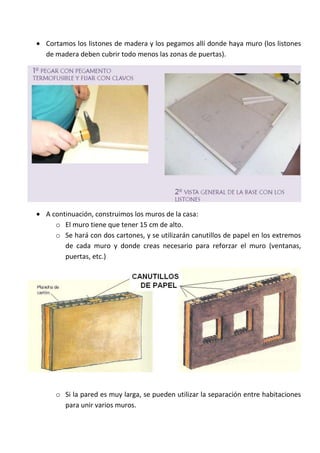

5. Cortamos los listones de madera y los pegamos allí donde haya muro (los listones
de madera deben cubrir todo menos las zonas de puertas).
A continuación, construimos los muros de la casa:
o El muro tiene que tener 15 cm de alto.
o Se hará con dos cartones, y se utilizarán canutillos de papel en los extremos
de cada muro y donde creas necesario para reforzar el muro (ventanas,
puertas, etc.)
o Si la pared es muy larga, se pueden utilizar la separación entre habitaciones
para unir varios muros.

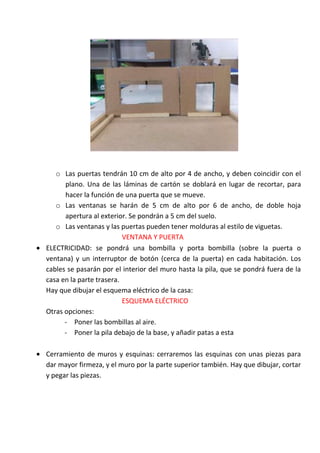

6. o Las puertas tendrán 10 cm de alto por 4 de ancho, y deben coincidir con el
plano. Una de las láminas de cartón se doblará en lugar de recortar, para
hacer la función de una puerta que se mueve.
o Las ventanas se harán de 5 cm de alto por 6 de ancho, de doble hoja
apertura al exterior. Se pondrán a 5 cm del suelo.
o Las ventanas y las puertas pueden tener molduras al estilo de viguetas.
VENTANA Y PUERTA
ELECTRICIDAD: se pondrá una bombilla y porta bombilla (sobre la puerta o
ventana) y un interruptor de botón (cerca de la puerta) en cada habitación. Los
cables se pasarán por el interior del muro hasta la pila, que se pondrá fuera de la
casa en la parte trasera.
Hay que dibujar el esquema eléctrico de la casa:
ESQUEMA ELÉCTRICO
Otras opciones:
- Poner las bombillas al aire.
- Poner la pila debajo de la base, y añadir patas a esta
Cerramiento de muros y esquinas: cerraremos las esquinas con unas piezas para
dar mayor firmeza, y el muro por la parte superior también. Hay que dibujar, cortar
y pegar las piezas.

7. Pintamos la casa, y decoramos exteriores (si los hay) e interiores.
OPCIONAL: incluir muebles hechos de cartón, papel, textiles (tela, felpa, etc.),
muñecos.

8. 2. DISEÑOS
Se presentan los diferentes planos de los miembros del grupo (uno por cada miembro)
3. DISEÑO DEFINITIVO
Una vez hecho los planos individuales, nos reunimos con los miembros del grupo y se
elige el diseño definitivo. Hay que explicar este proceso, de la siguiente manera:
- Se comenta cómo ha sido el proceso de exposición de cada miembro.
- Se dice cómo ha sido el proceso de selección:
o Por mayoría: a todos les ha gustado el mismo diseño.
o Por votación: se ha votado entre varios diseño y uno ha obtenido más votos.
o Por consenso: se han tomado un diseño y se le han hecho modificaciones y
aportaciones de otros diseños.
Hay que guardar una copia del plano definitivo para meterla en la memoria.
4. VISTAS
Se incluirán planos de los muros y de las piezas de unión de las esquinas, usando para ello
los cajetines que hicimos en el Tema 2.
Se incluye también un esquema eléctrico de toda la casa.

9. 5. MATERIALES Y
HERRAMIENTAS NECESARIAS
FASE MATERIALES HERRAMIENTAS
Regla, escuadra y cartabón
Plano A3
Dibujo de los planos Lápiz y goma
Planos con cajetín
Rotulador negro
Herramienta de corte (segueta,
Tabla de contrachapado
tijeras, cutter, etc.)
Listones de madera
Herramienta de trazado (lápiz,
Construcción tabiques Canutillos de papel
regla)
Cartón
Herramienta de pegado
Barras de silicona
(pegamento, pistola de silicona)
Porta bombillas Herramientas de pelado de cable
Bombillas (tijeras, cutter, etc.)
Electrificación Cable Destornillador.
Pila de petaca Herramienta de pegado
(pegamento, pistola de silicona)
Decoración Papel, cartón, pinturas, etc. Depende del tipo de decoración

10. 6. HOJA DE PROCESOS
PROCESO HERRAMIENTAS RESPONSABLE OBSERVACIONES
FECHAS
Regla, escuadra y cartabón
Dibujo de los planos Lápiz y goma
Rotulador negro
Herramienta de corte
(segueta, tijeras, cutter, etc.)
Herramienta de trazado
Construcción tabiques (lápiz, regla)
Herramienta de pegado
(pegamento, pistola de
silicona)
Herramientas de pelado de
cable (tijeras, cutter, etc.)
Destornillador.
Electrificación
Herramienta de pegado
(pegamento, pistola de
silicona)
Depende del tipo de
Decoración
decoración
Regla, escuadra y cartabón
Dibujo de los planos Lápiz y goma
Rotulador negro
7. DIARIO DE TRABAJO
FECHA ACCIONES DESARROLLADAS
Se escribirá que ha hecho cada día cada miembro del grupo, los
problemas o incidencias que han surgido y las soluciones adoptadas

11. 8. PRESUPUESTO
Se hace con Excel y se pega en Word:
Concepto Cantidad Precio unitario Total
TOTAL PARCIAL
IVA (21%)
TOTAL
9. Autoevaluación
Se hace una auto evaluación del trabajo desarrollado, describiendo indicadores como los
siguientes:
- El esfuerzo individual ha sido …(alto/medio/bajo/mejorable).
- A nivel personal, podría mejorar ….
- El ambiente de trabajo del equipo ha sido bueno/malo/regular por …(motivos)
- El producto final ha sido bueno/regular/malo/mejorable por las siguientes causas
- Estamos contentos/decepcionados con el trabajo final
- Lo mejor que hemos hecho ha sido… y lo peor ….
- Para futuros proyectos, mejoraré…
- …
