Este documento describe diferentes pruebas de impacto utilizadas para determinar la energía que puede absorber un material al ser impactado. Explica los tipos de probetas utilizadas en las pruebas Charpy e Izod, los cuales son los métodos más comunes que emplean un péndulo e involucran probetas ranuradas. También cubre conceptos como la transferencia de energía durante un impacto y cómo la elección del tipo de probeta depende del material que se esté evaluando.

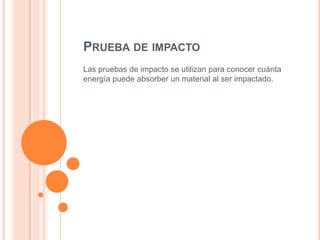

1. PRUEBA DE IMPACTO
Las pruebas de impacto se utilizan para conocer cuánta
energía puede absorber un material al ser impactado.

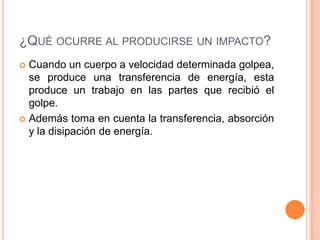

2. ¿QUÉ OCURRE AL PRODUCIRSE UN IMPACTO?
 Cuando un cuerpo a velocidad determinada golpea,
se produce una transferencia de energía, esta
produce un trabajo en las partes que recibió el
golpe.
 Además toma en cuenta la transferencia, absorción
y la disipación de energía.

3. PROBETA PARA IMPACTO
 Cuando se realizan ensayos de impacto con aceros
de alto y mediano contenido de carbono se pueden
usar probetas sin ranura debido a que son frágiles.
 Para lograr que se fracturen las probetas se
recomienda se ranuren en la forma siguiente:

4. a) Con entalladuras de forma de “V” que se usa para
probetas de materiales fibrosos, dúctiles y algunos
materiales frágiles.

6.  b) la entalladura en forma de “u” se usa en
materiales considerados de dureza medio o mayor.

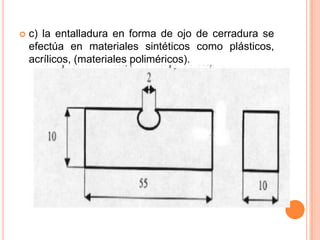

7.  c) la entalladura en forma de ojo de cerradura se
efectúa en materiales sintéticos como plásticos,
acrílicos, (materiales poliméricos).

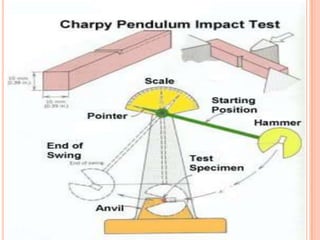

8. ENSAYOS DE IMPACTO CHARPY E IZOD
 Son los métodos mas comúnmente usados, en
ambos se emplea el péndulo y las probetas
ranuradas.
 Charpy, la probeta la apoya en un yunque, como
una viga simplemente apoyada, y velocidades de
deformación de 4,5 a 7 m/s, siendo el entorno
recomendado por las normas el de 5 a 5,5 m/s.

11.  La elección del tipo de probeta depende del
material a ensayar, adoptándose para cada caso la
que dé resultados más satisfactorios; en general se
emplean las de entalladuras más profundas y de
menor ancho para los metales más dúctiles.

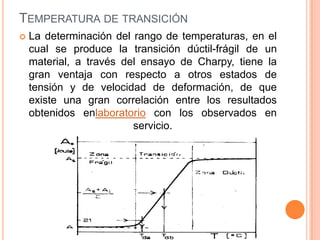

12. TEMPERATURA DE TRANSICIÓN
 La determinación del rango de temperaturas, en el
cual se produce la transición dúctil-frágil de un
material, a través del ensayo de Charpy, tiene la
gran ventaja con respecto a otros estados de
tensión y de velocidad de deformación, de que
existe una gran correlación entre los resultados
obtenidos enlaboratorio con los observados en
servicio.

13. FLEXIÓN POR CHOQUE DE BARRAS
EMPOTRADAS (MÉTODO IZOD)

14.  En el método Izod la probeta se coloca en voladizo
y en posición vertical, siendo asegurada por la
mesa de apoyo de modo tal que la entalladura
quede en el plano de las mordazas; en estas
condiciones el extremo del martillo golpea al
material a 22 mm de las mismas, pudiendo
realizarse más de un ensayo sobre la misma
probeta, cuando se emplean las del tipo b, la que
también puede construirse de sección circular, que
presenta la ventaja de que permite determinar la
energía de rotura sobre caras o generatrices
opuestas.

15.  En estas pruebas, los valores de ensayos se dan
directamente por la energía de Impacto en kgfm o
Joule, no siendo recomendable su uso para
temperaturas distintas de la ambiente
