El documento describe diferentes tipos de ranuras y conectores que se encuentran en las placas base de las computadoras, incluyendo PCI, AMR, AGP, Slot 1, Socket 370, ISA, IDE, PS/2 y conectores de panel frontal. Explica brevemente el propósito y características de cada uno.

1. PCI SLOTS :PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en las computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.

2. AMR:El audio/modem rise o AMR es una ranura de expansión en la placa madre para dispositivos de audio (como [Ttarjeta de sonido|tarjetas de sonido]]) o módems lanzada en 1998 y presente en placas de Intel Pentium III, Intel Pentium IV y AMD Athlon. Fue diseñada por Intel como una interfaz con los diversos chipsets para proporcionar funcionalidad analógica de entrada/salida permitiendo que esos componentes fueran reutilizados en placas posteriores sin tener que pasar por un nuevo proceso de certificación de la Comisión Federal de Comunicaciones (con los costes en tiempo y económicos que conlleva).Cuenta con 2x23 pines divididos en dos bloques, uno de 11 (el más cercano al borde de la placa madre) y otro de 12, con lo que es físicamente imposible una inserción errónea, y suele aparecer en lugar de una ranura PCI, aunque a diferencia de este no es plug and play y no admite tarjetas aceleradas por hardware (sólo por software).

3. AGP:El puerto AGP (AdvancedGraphics Port, o Puerto de Gráficos Avanzado) es un puerto exclusivamente para gráficas. Para empezar cuenta con 8 canales adicionales de acceso a la memoria RAM, accediendo directamente a esta a través del Northbridge, lo que permite emular memoria de vídeo en la RAM.

4. Slot 1El Slot 1 es un zócalo de CPU, o sea, un tipo de conexión del microprocesador a la placa base de un ordenador.Se usó para conectar varios de los procesadores de Intel, en concreto: Celeron, Pentium II y Pentium III. Actualmente está totalmente obsoleto, pues hay otros más rápidos (véase lista de sockets).

5. SOCKET 370El Socket 370 es un tipo de conector para microprocesadores, usado por primera vez por la empresa Intel para sus procesadores Pentium III y Celeron en sustitución en los ordenadores personales de la vieja interfaz de ranura Slot 1. El "370" se refiere al número de orificios en el zócalo para los pines del procesador. Las versiones modernas del zócalo 370 se encuentran generalmente en las placas base Mini-Mini-ITX y en los sistemas integrados. El zócalo 370 fue utilizado originalmente para los procesadores Intel Celeron, pero se convirtió más adelante en plataforma para el procesador Coppermine y los procesadores Pentium III de Tualatin, así como para los procesadores Cyrix III de Via-Cyrix, posteriormente renombrados VIA C3. Algunas placas base que utilizaron el zócalo 370, soportaron procesadores Intel en configuraciones duales; otros permitieron el uso de un procesador en zócalo 370 o en ranura Slot 1, en forma excluyente. Esta plataforma no es enteramente obsoleta, pero su uso se limita hoy a los usos antedichos, siendo reemplazado posteriormente por los zócalos 423/478/775 (para los procesadores Pentium 4 y de base 2). La empresa Vía todavía produce procesadores para zócalo 370, pero está emigrando cada vez más a la línea de procesadores Ballgridarray (BGA)."

6. ISA:La ranura ISA es un ranura de expansión de 16 bits capaz de ofrecer hasta 16 MB/s a 8 megahercios. Los componentes diseñados para la ranura ISA eran muy grandes y fueron de las primeras ranuras en usarse en las computadoras personales. Hoy en día es una tecnología en desuso y ya no se fabrican placas madre con ranuras ISA. Estas ranuras se incluyeron hasta los primeros modelos del microprocesadorPentium III. Fue reemplazada en el año 2000 por la ranura PCI.

7. Fan/Abanico:Todos los motherboards tienen esta pequeña conexión. Aqui conectas los abanicos del procesador o el case.

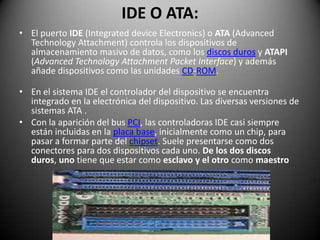

8. IDE O ATA:El puerto IDE (IntegrateddeviceElectronics) o ATA (AdvancedTechnologyAttachment) controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI (AdvancedTechnologyAttachmentPacket Interface) y además añade dispositivos como las unidades CD-ROM.En el sistema IDE el controlador del dispositivo se encuentra integrado en la electrónica del dispositivo. Las diversas versiones de sistemas ATA .Con la aparición del bus PCI, las controladoras IDE casi siempre están incluidas en la placa base, inicialmente como un chip, para pasar a formar parte del chipset. Suele presentarse como dos conectores para dos dispositivos cada uno. De los dos discos duros, uno tiene que estar como esclavo y el otro como maestro

9. Disquetera:Refiriéndonos exclusivamente al mundo del PC, en las unidades de disquete sólo han existido dos formatos físicos considerados como estándar, el de 5 1/4 y el de 3 1/2. En formato de 5 1/4, el IBM PC original sólo contaba con unidades de 160 Kb., esto era debido a que dichas unidades sólo aprovechaban una cara de los disquettes. Luego, con la incorporación del PC XT vinieron las unidades de doble cara con una capacidad de 360 Kb.(DD o doble densidad), y más tarde, con el AT, la unidad de alta densidad (HD) y 1,2 Mb.

10. Conector ATX (FUENTE DE ALIMENTACION):Nos centraremos en la comprobación del funcionamiento de las fuentes de alimentación ATX ya que hoy por hoy son las que se instalan en cualquier equipo PC. Sabemos que pueden tener distintas características como por ejemplo interruptor externo para la desconexión total de la red (una buena característica para protegerla), pueden tener mayor o menor potencia en función del tipo de PC en el que se va a instalar, pero todas como es de lógica, tienen el mismo conector de alimentación y señales para la placa base. Dicho conector, se compone de 20 contactos y si nos fijamos tan solo uno de los cables de esos contactos es de color VERDE, que corresponde al PS-ON (PowerSupply ON) de encendido de la fuente. Al lado de este cable, nos encontramos con dos cables de color NEGRO que corresponden a masa. Veamos una imagen detallada:

11. PS/2 (puerto):El conector PS/2 o puerto PS/2 toma su nombre de la serie de ordenadores IBM Personal System/2 que es creada por IBM en 1987, y empleada para conectar teclados y ratones. Muchos de los adelantos presentados fueron inmediatamente adoptados por el mercado del PC, siendo este conector uno de los primeros.

12. CONECTOR DE ENCHUFE EMPOTRADO:Un conector de enchufe sano con el sonido empotrado que procesa la capacidad incluye una base, una tarjeta de circuitos impresos sana, una cubierta metálica y una cubierta de reverso. La base tiene una superficie delantera y una superficie de reverso. La superficie delantera tiene una pluralidad de puertos de entrada sanos. La superficie de reverso tiene una pluralidad de alfileres eléctricos conductores externo que se extienden en posiciones correspondiente a aquellos de los puertos de entrada sanos. Un final de la tarjeta de circuitos impresos sana tiene una pluralidad de perforaciones. Los alfileres eléctricos conductores pasan por las perforaciones para ser eléctricamente unidas a la tarjeta de circuitos impresos sana. Otro final tarjeta de circuitos impresos sana eléctricamente es unido con terminales eléctricos conductores. Los terminales eléctricos conductores eléctricamente son unidos a una tarjeta madre. Un decodificador, un procesador sano y una radio

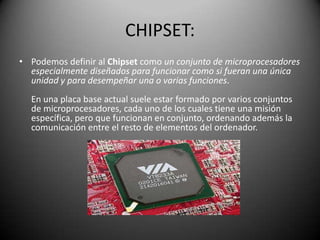

13. CHIPSET:Podemos definir al Chipset como un conjunto de microprocesadores especialmente diseñados para funcionar como si fueran una única unidad y para desempeñar una o varias funciones. En una placa base actual suele estar formado por varios conjuntos de microprocesadores, cada uno de los cuales tiene una misión específica, pero que funcionan en conjunto, ordenando además la comunicación entre el resto de elementos del ordenador.

14. PANEL DELANTERO DE CONECTORESLos cables de conector de panel delanteros unen los componentes de panel delanteros a la placa madre. El panel delantero es donde las luces de actividad de disco duro, el altavoz de caso, la puesta en cero, con./desc. el botón, el ordenador impulsa sobre la luz, y la cerradura clave (si aplicable), normalmente es localizado. Estos artículos deben ser unidos a la placa madre, como todo lo demás, para funcionar. Debajo es una vista de los cables de conector de panel delanteros dentro de un ordenador diferente.
