Este documento describe los diferentes componentes y conectores que se encuentran en una placa base de computadora. Menciona conectores como IDE, FDD, DIMM y PCI y sus funciones respectivas. Explica los tipos de buses paralelos y seriales y sus características. Finalmente, define puertos, zócalos y algunos ejemplos comunes.

1. Jimmy Torres
Juan Morales
11.G

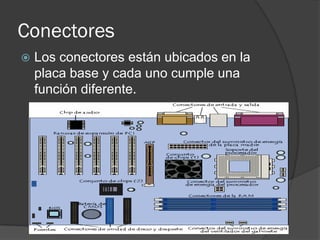

2. Conectores
 Los conectores están ubicados en la
placa base y cada uno cumple una
función diferente.

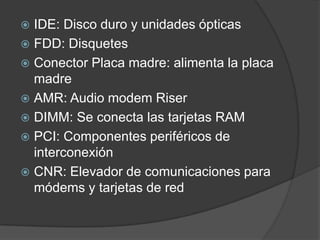

3.  IDE: Disco duro y unidades ópticas
 FDD: Disquetes
 Conector Placa madre: alimenta la placa
madre
 AMR: Audio modem Riser
 DIMM: Se conecta las tarjetas RAM
 PCI: Componentes periféricos de
interconexión
 CNR: Elevador de comunicaciones para
módems y tarjetas de red

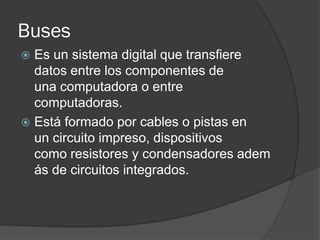

4. Buses
 Es un sistema digital que transfiere
datos entre los componentes de
una computadora o entre
computadoras.
 Está formado por cables o pistas en
un circuito impreso, dispositivos
como resistores y condensadores adem
ás de circuitos integrados.

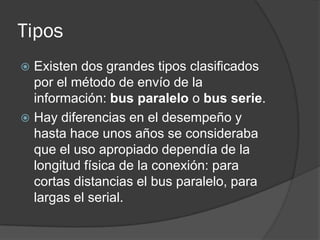

5. Tipos
 Existen dos grandes tipos clasificados
por el método de envío de la
información: bus paralelo o bus serie.
 Hay diferencias en el desempeño y
hasta hace unos años se consideraba
que el uso apropiado dependía de la
longitud física de la conexión: para
cortas distancias el bus paralelo, para
largas el serial.

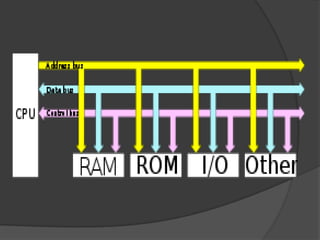

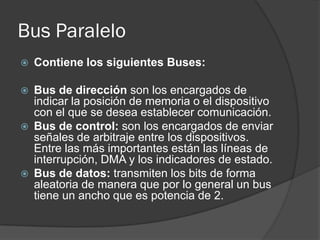

6. Bus Paralelo
 Contiene los siguientes Buses:
 Bus de dirección son los encargados de
indicar la posición de memoria o el dispositivo
con el que se desea establecer comunicación.
 Bus de control: son los encargados de enviar
señales de arbitraje entre los dispositivos.
Entre las más importantes están las líneas de
interrupción, DMA y los indicadores de estado.
 Bus de datos: transmiten los bits de forma
aleatoria de manera que por lo general un bus
tiene un ancho que es potencia de 2.

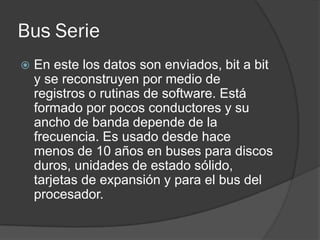

7. Bus Serie
 En este los datos son enviados, bit a bit
y se reconstruyen por medio de
registros o rutinas de software. Está
formado por pocos conductores y su
ancho de banda depende de la
frecuencia. Es usado desde hace
menos de 10 años en buses para discos
duros, unidades de estado sólido,
tarjetas de expansión y para el bus del
procesador.

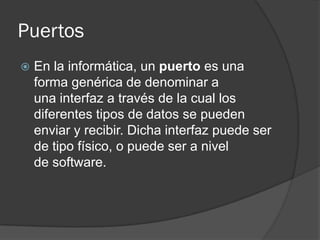

9. Puertos
 En la informática, un puerto es una
forma genérica de denominar a
una interfaz a través de la cual los
diferentes tipos de datos se pueden
enviar y recibir. Dicha interfaz puede ser
de tipo físico, o puede ser a nivel
de software.

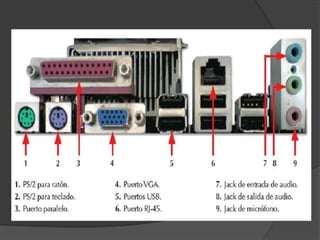

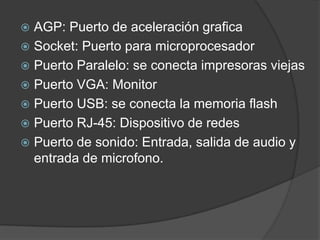

10.  AGP: Puerto de aceleración grafica
 Socket: Puerto para microprocesador
 Puerto Paralelo: se conecta impresoras viejas
 Puerto VGA: Monitor
 Puerto USB: se conecta la memoria flash
 Puerto RJ-45: Dispositivo de redes
 Puerto de sonido: Entrada, salida de audio y
entrada de microfono.

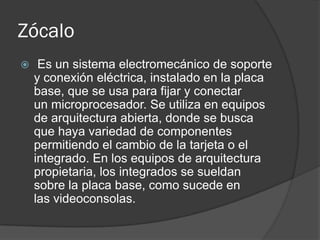

12. Zócalo
 Es un sistema electromecánico de soporte
y conexión eléctrica, instalado en la placa
base, que se usa para fijar y conectar
un microprocesador. Se utiliza en equipos
de arquitectura abierta, donde se busca
que haya variedad de componentes
permitiendo el cambio de la tarjeta o el
integrado. En los equipos de arquitectura
propietaria, los integrados se sueldan
sobre la placa base, como sucede en
las videoconsolas.

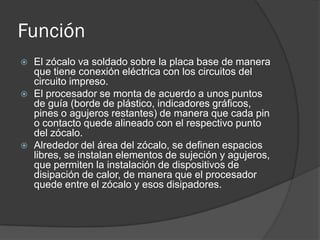

13. Función
 El zócalo va soldado sobre la placa base de manera
que tiene conexión eléctrica con los circuitos del
circuito impreso.
 El procesador se monta de acuerdo a unos puntos
de guía (borde de plástico, indicadores gráficos,
pines o agujeros restantes) de manera que cada pin
o contacto quede alineado con el respectivo punto
del zócalo.
 Alrededor del área del zócalo, se definen espacios
libres, se instalan elementos de sujeción y agujeros,
que permiten la instalación de dispositivos de
disipación de calor, de manera que el procesador
quede entre el zócalo y esos disipadores.

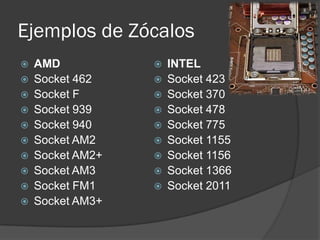

14. Ejemplos de Zócalos
 AMD  INTEL
 Socket 462  Socket 423
 Socket F  Socket 370
 Socket 939  Socket 478
 Socket 940  Socket 775
 Socket AM2  Socket 1155
 Socket AM2+  Socket 1156
 Socket AM3  Socket 1366
 Socket FM1  Socket 2011
 Socket AM3+
