Radiografía Industrial Por: Ricardo Posada Felipe Ríos Peña Jairo Andrés Suárez

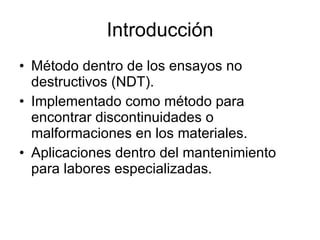

Introducción Método dentro de los ensayos no destructivos (NDT). Implementado como método para encontrar discontinuidades o malformaciones en los materiales. Aplicaciones dentro del mantenimiento para labores especializadas.
Contenido Radiación electromagnética. Principios generales de radiografía. Fuentes de radiación. Modalidades. Seguridad. Ventajas y limitaciones. El mantenimiento y radiografía

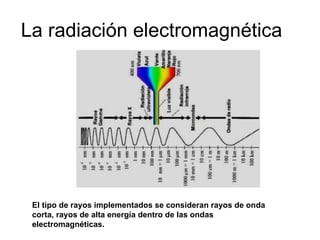

La radiación electromagnética El tipo de rayos implementados se consideran rayos de onda corta, rayos de alta energía dentro de las ondas electromagnéticas.

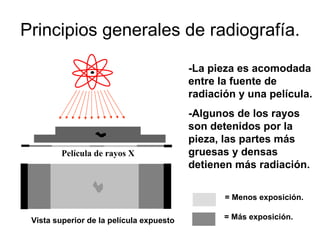

Principios generales de radiografía. -La pieza es acomodada entre la fuente de radiación y una película. -Algunos de los rayos son detenidos por la pieza, las partes más gruesas y densas detienen más radiación.  Vista superior de la película expuesto   Película de rayos X = Más exposición. = Menos exposición.

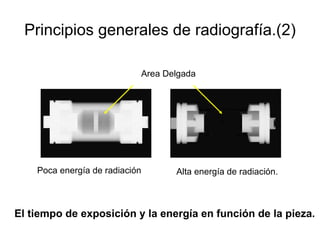

Principios generales de radiografía.(2) El tiempo de exposición y la energía en función de la pieza. Area Delgada Poca energía de radiación Alta energía de radiación.

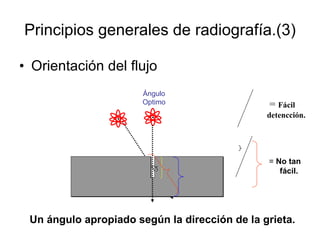

Principios generales de radiografía.(3) Orientación del flujo Ángulo Optimo =  Fácil detencción. =  No tan fácil. Un ángulo apropiado según la dirección de la grieta.

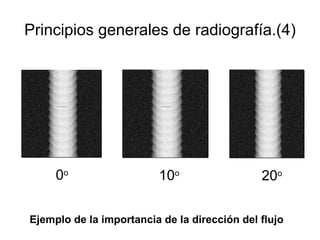

Principios generales de radiografía.(4) Ejemplo de la importancia de la dirección del flujo 0 o 10 o 20 o
Fuentes de radiación. Rayos X Rayos Gamma Subdivisión de la radiografía industrial

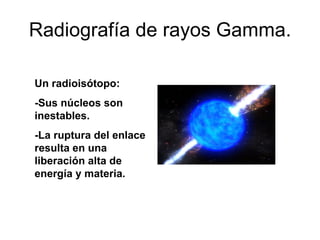

Radiografía de rayos Gamma. Un radioisótopo: -Sus núcleos son inestables. -La ruptura del enlace resulta en una liberación alta de energía y materia.
Radiografía de rayos Gamma.(2) -La mayoría del material radiactivo utilizado en radiografías industriales se producen artificialmente.   -Mediante un proceso denominado activación.
Radiografía de rayos Gamma.(3) -A diferencia de los rayos x que son producidos por máquinas, los gammas no pueden ser apagados, lo que exige sistemas especiales para contenerlos. La cámara para su almacenamiento y transporte.

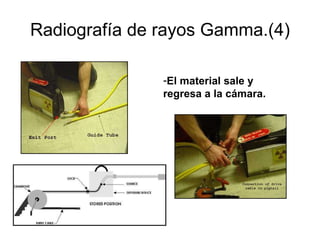

Radiografía de rayos Gamma.(4) El material sale y regresa a la cámara.

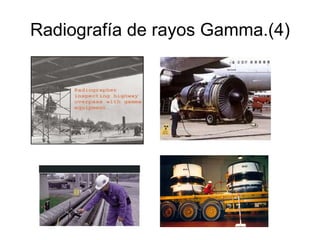

Radiografía de rayos Gamma.(4)

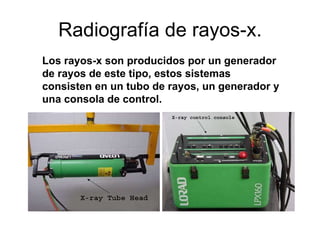

Radiografía de rayos-x. Los rayos-x son producidos por un generador de rayos de este tipo, estos sistemas consisten en un tubo de rayos, un generador y una consola de control.
Radiografía de rayos-x. (2) Se produce un alto voltaje entre un catado y un ánodo. Los electrones impactan un objetivo en el cátodo. Potencial eléctrico alto Electrons - + Generador de Rayos X Sistema de grabado La radiación penetra  la muestra
Radiografía de rayos-x. (3)
Modalidades. +Radiografía con  Película +Radiografía Digital: -Radiografía en tiempo real. -Tomografía computarizada. -Radiografía digital (DR) -Radiografía computarizada. (CR) Clasificaciones según el tipo de imagen:

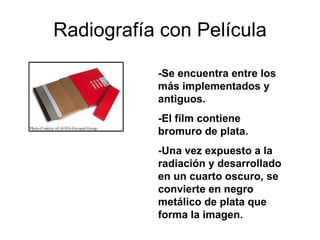

Radiografía con Película -Se encuentra entre los más implementados y antiguos. -El film contiene bromuro de plata. -Una vez expuesto a la radiación y desarrollado en un cuarto oscuro, se convierte en negro metálico de plata que forma la imagen.

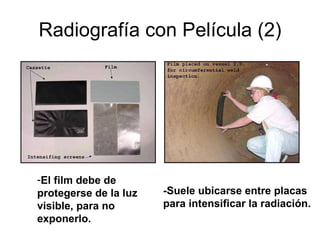

Radiografía con Película (2) El film debe de protegerse de la luz visible, para no exponerlo. -Suele ubicarse entre placas  para intensificar la radiación.
Radiografía con Película (3) La película debe desarrollarse en un cuarto oscuro, de forma manual o automática.

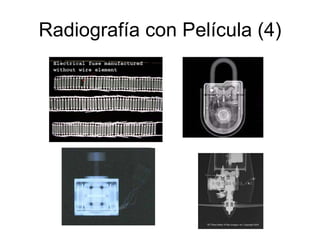

Radiografía con Película (4)

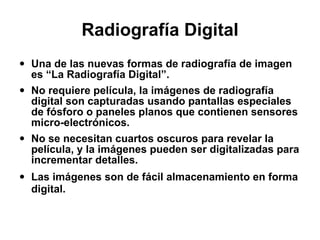

Radiografía Digital Una de las nuevas formas de radiografía de imagen es “La Radiografía Digital”. No requiere película, la imágenes de radiografía digital son capturadas usando pantallas especiales de fósforo o paneles planos que contienen sensores micro-electrónicos. No se necesitan cuartos oscuros para revelar la película, y la imágenes pueden ser digitalizadas para incrementar detalles. Las imágenes son de fácil almacenamiento en forma digital.

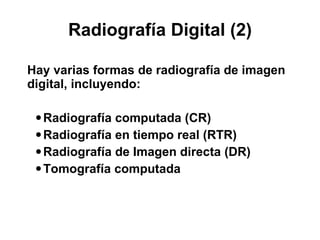

Radiografía Digital (2) Hay varias formas de radiografía de imagen digital, incluyendo: Radiografía computada (CR) Radiografía en tiempo real (RTR)  Radiografía de Imagen directa (DR) Tomografía computada

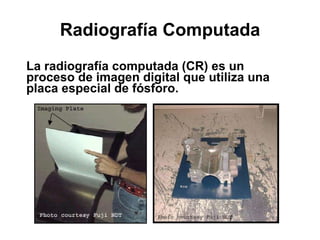

Radiografía Computada La radiografía computada (CR) es un proceso de imagen digital que utiliza una placa especial de fósforo.
Radiografía Computada (2) CR Estructura de Fósforo Los rayos x penetran el espécimen estimulando el fósforo. La estimulación del fósforo permanece en un estado de excitación. Rayos X Capa de F ósforo Capa protectora Sustrato Granos de Fósforo

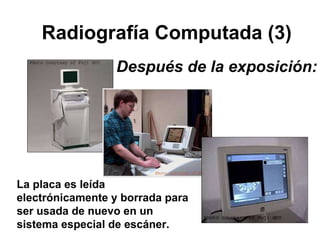

Radiografía Computada (3) Después de la exposición: La placa es leída electrónicamente y borrada para ser usada de nuevo en un sistema especial de escáner.

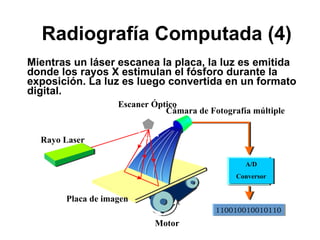

Radiografía Computada (4) Mientras un láser escanea la placa, la luz es emitida donde los rayos X estimulan el fósforo durante la exposición. La luz es luego convertida en un formato digital. Motor A/D Conversor Placa de imagen Escaner Óptico Cámara de Fotografía múltiple 110010010010110 Rayo Laser

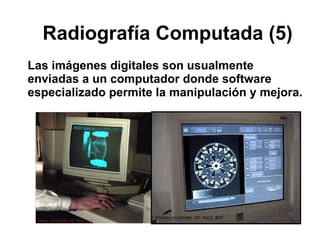

Radiografía Computada (5) Las imágenes digitales son usualmente enviadas a un computador donde software especializado permite la manipulación y mejora.

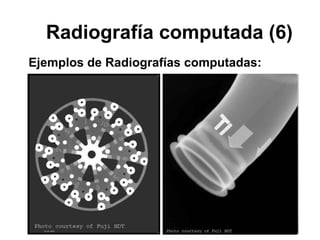

Radiografía computada (6) Ejemplos de Radiografías computadas:
Radiografía en Tiempo Real Radiografía en Tiempo Real  (RTR) es un termino usado para describir una forma de radiografía que permite la captura de imágenes electrónicas y su visualización en tiempo real.  Debido a que la adquisición de imágenes es casi instantánea, las imágenes de los rayos x pueden ser vistas mientras el objeto es movido y/o rotado. Manipular el objeto puede ser ventajoso por las siguientes razones: Es posible ver el componente entero con una sola exposición. Ver la estructura interna del objeto desde perspectivas diferentes puede proveer información adicional para el análisis. El tiempo de inspección puede ser considerablemente reducido.
Radiografía en Tiempo Real (2) Una cámara especial la cual captura la luz es localizada cerca de la pantalla intensificadora de imagen.  La cámara es muy sensible a los cambios de intensidad de luz. Un monitor es conectado a la cámara para proveer imagen. Si un sistema de posicionamiento de muestras es empleado, el objeto puede ser movido alrededor y rotado para ver diferentes partes internad del objeto.

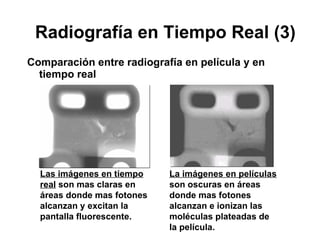

Radiografía en Tiempo Real (3) Comparación entre radiografía en película y en tiempo real Las imágenes en tiempo real  son mas claras en áreas donde mas fotones alcanzan y excitan la pantalla fluorescente. La imágenes en películas  son oscuras en áreas donde mas fotones alcanzan e ionizan las moléculas plateadas de la película.
Radiografía Directa   La Radiografía Directa (DR) es una forma de radiografía en tiempo real que usa un panel detector plano especial. El panel trabaja convirtiendo la radiación de penetración que pasa a través del espécimen de prueba en pulsaciones eléctricas.  El panel contiene muchos capacitores micro-electrónicos. Las  cargas de los capacitores forman una imagen del espécimen. Cada carga de cada capacitor es convertida en un píxel que forma la imagen digital.
Tomografía Computada Tomografía Computada (CT) un sistema de inspección en tiempo real empleando un sistema de posicionamiento y software especial.

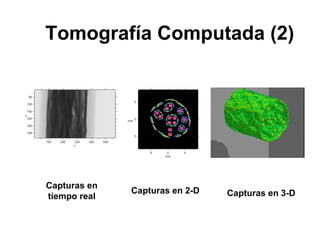

Tomografía Computada (2) Capturas en tiempo real Capturas en 2-D Capturas en 3-D

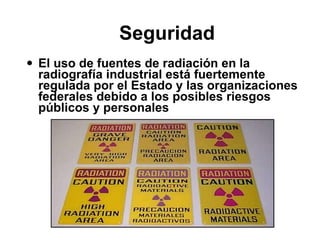

Seguridad  El uso de fuentes de radiación en la radiografía industrial está fuertemente regulada por el Estado y las organizaciones federales debido a los posibles riesgos públicos y personales

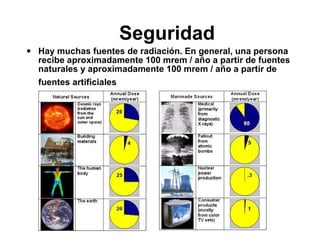

Seguridad  Hay muchas fuentes de radiación. En general, una persona recibe aproximadamente 100 mrem / año a partir de fuentes naturales y aproximadamente 100 mrem / año a partir de fuentes artificiales

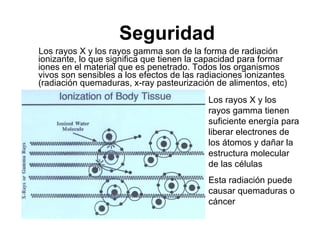

Seguridad  Los rayos X y los rayos gamma son de la forma de radiación ionizante, lo que significa que tienen la capacidad para formar iones en el material que es penetrado. Todos los organismos vivos son sensibles a los efectos de las radiaciones ionizantes (radiación quemaduras, x-ray pasteurización de alimentos, etc) Los rayos X y los rayos gamma tienen suficiente energía para liberar electrones de los átomos y dañar la estructura molecular de las células Esta radiación puede causar quemaduras o cáncer
Seguridad  Los técnicos que trabajan con radiaciones deben llevar dispositivos de control para mantener una total absorción, y alerta cuando se encuentran en una zona de alta radiación. Survey Meter Pocket Dosimeter Radiation Alarm Radiation Badge

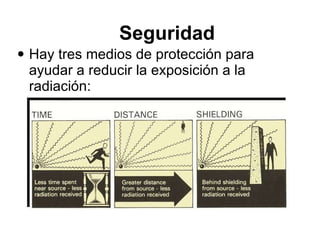

Seguridad  Hay tres medios de protección para ayudar a reducir la exposición a la radiación:

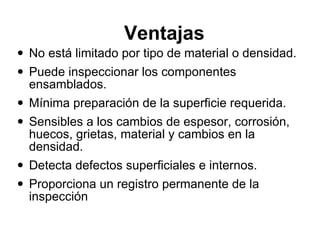

Ventajas  No está limitado por tipo de material o densidad.  Puede inspeccionar los componentes ensamblados.  Mínima preparación de la superficie requerida.  Sensibles a los cambios de espesor, corrosión, huecos, grietas, material y cambios en la densidad.  Detecta defectos superficiales e internos. Proporciona un registro permanente de la inspección

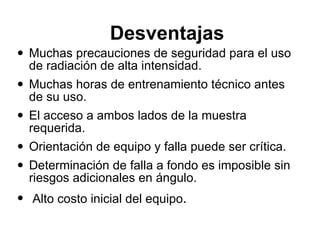

Desventajas  Muchas precauciones de seguridad para el uso de radiación de alta intensidad.  Muchas horas de entrenamiento técnico antes de su uso.  El acceso a ambos lados de la muestra requerida.  Orientación de equipo y falla puede ser crítica.  Determinación de falla a fondo es imposible sin riesgos adicionales en ángulo. Alto costo inicial del equipo .
Mantenimiento y Radiografía Empresas que prestan el servicio: UPB U de A EIA (Endicontrol) Precio por una captura: $40.000.

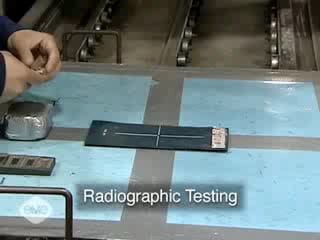

Video sobre el tema.

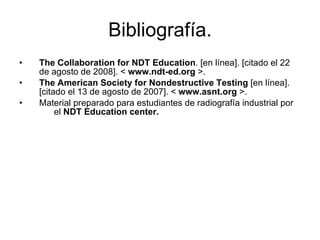

Bibliografía. The Collaboration for NDT Education . [en línea]. [citado el 22 de agosto de 2008]. <  www.ndt-ed.org  >. The American Society for Nondestructive Testing  [en línea]. [citado el 13 de agosto de 2007]. <  www.asnt.org  >. Material preparado para estudiantes de radiografía industrial por  el  NDT Education center.

Radiografía Industrial Final

  • 1.
    Radiografía Industrial Por:Ricardo Posada Felipe Ríos Peña Jairo Andrés Suárez
  • 2.
    Introducción Método dentrode los ensayos no destructivos (NDT). Implementado como método para encontrar discontinuidades o malformaciones en los materiales. Aplicaciones dentro del mantenimiento para labores especializadas.
  • 3.
    Contenido Radiación electromagnética.Principios generales de radiografía. Fuentes de radiación. Modalidades. Seguridad. Ventajas y limitaciones. El mantenimiento y radiografía
  • 4.
    La radiación electromagnéticaEl tipo de rayos implementados se consideran rayos de onda corta, rayos de alta energía dentro de las ondas electromagnéticas.
  • 5.
    Principios generales deradiografía. -La pieza es acomodada entre la fuente de radiación y una película. -Algunos de los rayos son detenidos por la pieza, las partes más gruesas y densas detienen más radiación. Vista superior de la película expuesto Película de rayos X = Más exposición. = Menos exposición.
  • 6.
    Principios generales deradiografía.(2) El tiempo de exposición y la energía en función de la pieza. Area Delgada Poca energía de radiación Alta energía de radiación.
  • 7.
    Principios generales deradiografía.(3) Orientación del flujo Ángulo Optimo = Fácil detencción. = No tan fácil. Un ángulo apropiado según la dirección de la grieta.
  • 8.
    Principios generales deradiografía.(4) Ejemplo de la importancia de la dirección del flujo 0 o 10 o 20 o
  • 9.
    Fuentes de radiación.Rayos X Rayos Gamma Subdivisión de la radiografía industrial
  • 10.
    Radiografía de rayosGamma. Un radioisótopo: -Sus núcleos son inestables. -La ruptura del enlace resulta en una liberación alta de energía y materia.
  • 11.
    Radiografía de rayosGamma.(2) -La mayoría del material radiactivo utilizado en radiografías industriales se producen artificialmente. -Mediante un proceso denominado activación.
  • 12.
    Radiografía de rayosGamma.(3) -A diferencia de los rayos x que son producidos por máquinas, los gammas no pueden ser apagados, lo que exige sistemas especiales para contenerlos. La cámara para su almacenamiento y transporte.
  • 13.
    Radiografía de rayosGamma.(4) El material sale y regresa a la cámara.
  • 14.
  • 15.
    Radiografía de rayos-x.Los rayos-x son producidos por un generador de rayos de este tipo, estos sistemas consisten en un tubo de rayos, un generador y una consola de control.
  • 16.
    Radiografía de rayos-x.(2) Se produce un alto voltaje entre un catado y un ánodo. Los electrones impactan un objetivo en el cátodo. Potencial eléctrico alto Electrons - + Generador de Rayos X Sistema de grabado La radiación penetra la muestra
  • 17.
  • 18.
    Modalidades. +Radiografía con Película +Radiografía Digital: -Radiografía en tiempo real. -Tomografía computarizada. -Radiografía digital (DR) -Radiografía computarizada. (CR) Clasificaciones según el tipo de imagen:
  • 19.
    Radiografía con Película-Se encuentra entre los más implementados y antiguos. -El film contiene bromuro de plata. -Una vez expuesto a la radiación y desarrollado en un cuarto oscuro, se convierte en negro metálico de plata que forma la imagen.
  • 20.
    Radiografía con Película(2) El film debe de protegerse de la luz visible, para no exponerlo. -Suele ubicarse entre placas para intensificar la radiación.
  • 21.
    Radiografía con Película(3) La película debe desarrollarse en un cuarto oscuro, de forma manual o automática.
  • 22.
  • 23.
    Radiografía Digital Unade las nuevas formas de radiografía de imagen es “La Radiografía Digital”. No requiere película, la imágenes de radiografía digital son capturadas usando pantallas especiales de fósforo o paneles planos que contienen sensores micro-electrónicos. No se necesitan cuartos oscuros para revelar la película, y la imágenes pueden ser digitalizadas para incrementar detalles. Las imágenes son de fácil almacenamiento en forma digital.
  • 24.
    Radiografía Digital (2)Hay varias formas de radiografía de imagen digital, incluyendo: Radiografía computada (CR) Radiografía en tiempo real (RTR) Radiografía de Imagen directa (DR) Tomografía computada
  • 25.
    Radiografía Computada Laradiografía computada (CR) es un proceso de imagen digital que utiliza una placa especial de fósforo.
  • 26.
    Radiografía Computada (2)CR Estructura de Fósforo Los rayos x penetran el espécimen estimulando el fósforo. La estimulación del fósforo permanece en un estado de excitación. Rayos X Capa de F ósforo Capa protectora Sustrato Granos de Fósforo
  • 27.
    Radiografía Computada (3)Después de la exposición: La placa es leída electrónicamente y borrada para ser usada de nuevo en un sistema especial de escáner.
  • 28.
    Radiografía Computada (4)Mientras un láser escanea la placa, la luz es emitida donde los rayos X estimulan el fósforo durante la exposición. La luz es luego convertida en un formato digital. Motor A/D Conversor Placa de imagen Escaner Óptico Cámara de Fotografía múltiple 110010010010110 Rayo Laser
  • 29.
    Radiografía Computada (5)Las imágenes digitales son usualmente enviadas a un computador donde software especializado permite la manipulación y mejora.
  • 30.
    Radiografía computada (6)Ejemplos de Radiografías computadas:
  • 31.
    Radiografía en TiempoReal Radiografía en Tiempo Real (RTR) es un termino usado para describir una forma de radiografía que permite la captura de imágenes electrónicas y su visualización en tiempo real. Debido a que la adquisición de imágenes es casi instantánea, las imágenes de los rayos x pueden ser vistas mientras el objeto es movido y/o rotado. Manipular el objeto puede ser ventajoso por las siguientes razones: Es posible ver el componente entero con una sola exposición. Ver la estructura interna del objeto desde perspectivas diferentes puede proveer información adicional para el análisis. El tiempo de inspección puede ser considerablemente reducido.
  • 32.

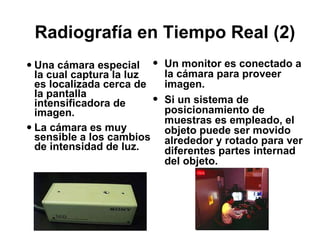

    Radiografía en TiempoReal (2) Una cámara especial la cual captura la luz es localizada cerca de la pantalla intensificadora de imagen. La cámara es muy sensible a los cambios de intensidad de luz. Un monitor es conectado a la cámara para proveer imagen. Si un sistema de posicionamiento de muestras es empleado, el objeto puede ser movido alrededor y rotado para ver diferentes partes internad del objeto.
  • 33.
    Radiografía en TiempoReal (3) Comparación entre radiografía en película y en tiempo real Las imágenes en tiempo real son mas claras en áreas donde mas fotones alcanzan y excitan la pantalla fluorescente. La imágenes en películas son oscuras en áreas donde mas fotones alcanzan e ionizan las moléculas plateadas de la película.
  • 34.
    Radiografía Directa La Radiografía Directa (DR) es una forma de radiografía en tiempo real que usa un panel detector plano especial. El panel trabaja convirtiendo la radiación de penetración que pasa a través del espécimen de prueba en pulsaciones eléctricas. El panel contiene muchos capacitores micro-electrónicos. Las cargas de los capacitores forman una imagen del espécimen. Cada carga de cada capacitor es convertida en un píxel que forma la imagen digital.
  • 35.
    Tomografía Computada TomografíaComputada (CT) un sistema de inspección en tiempo real empleando un sistema de posicionamiento y software especial.
  • 36.
    Tomografía Computada (2)Capturas en tiempo real Capturas en 2-D Capturas en 3-D
  • 37.
    Seguridad Eluso de fuentes de radiación en la radiografía industrial está fuertemente regulada por el Estado y las organizaciones federales debido a los posibles riesgos públicos y personales
  • 38.
    Seguridad Haymuchas fuentes de radiación. En general, una persona recibe aproximadamente 100 mrem / año a partir de fuentes naturales y aproximadamente 100 mrem / año a partir de fuentes artificiales
  • 39.
    Seguridad Losrayos X y los rayos gamma son de la forma de radiación ionizante, lo que significa que tienen la capacidad para formar iones en el material que es penetrado. Todos los organismos vivos son sensibles a los efectos de las radiaciones ionizantes (radiación quemaduras, x-ray pasteurización de alimentos, etc) Los rayos X y los rayos gamma tienen suficiente energía para liberar electrones de los átomos y dañar la estructura molecular de las células Esta radiación puede causar quemaduras o cáncer
  • 40.
    Seguridad Lostécnicos que trabajan con radiaciones deben llevar dispositivos de control para mantener una total absorción, y alerta cuando se encuentran en una zona de alta radiación. Survey Meter Pocket Dosimeter Radiation Alarm Radiation Badge
  • 41.
    Seguridad Haytres medios de protección para ayudar a reducir la exposición a la radiación:
  • 42.
    Ventajas Noestá limitado por tipo de material o densidad. Puede inspeccionar los componentes ensamblados. Mínima preparación de la superficie requerida. Sensibles a los cambios de espesor, corrosión, huecos, grietas, material y cambios en la densidad. Detecta defectos superficiales e internos. Proporciona un registro permanente de la inspección
  • 43.
    Desventajas Muchasprecauciones de seguridad para el uso de radiación de alta intensidad. Muchas horas de entrenamiento técnico antes de su uso. El acceso a ambos lados de la muestra requerida. Orientación de equipo y falla puede ser crítica. Determinación de falla a fondo es imposible sin riesgos adicionales en ángulo. Alto costo inicial del equipo .
  • 44.
    Mantenimiento y RadiografíaEmpresas que prestan el servicio: UPB U de A EIA (Endicontrol) Precio por una captura: $40.000.
  • 45.
  • 46.
    Bibliografía. The Collaborationfor NDT Education . [en línea]. [citado el 22 de agosto de 2008]. < www.ndt-ed.org >. The American Society for Nondestructive Testing [en línea]. [citado el 13 de agosto de 2007]. < www.asnt.org >. Material preparado para estudiantes de radiografía industrial por el NDT Education center.

Notas del editor

  • #29 Within a CR reader, the IP is scanned with a laser beam in order to initiate the emission of light from the storage phosphors (photostimulated luminescence). The intensity of light emitted from the IP is proportional to the amount of radiation absorbed by the storage phosphor. The laser scans across the surface of the IP in a raster pattern. During the reading process, the light that is emitted from the IP is collected by a light guide &amp; sent to a photomultiplier tube (PMT). The signal coming from the PMT is amplified, spatially sampled, &amp; then sent to be converted to a digital signal (in an analog to digital converter). The resultant digital information can now be electronically transmitted, manipulated, &amp; more efficiently stored.
