Este documento describe los principales componentes de una computadora personal, incluyendo el microprocesador, la placa base, la memoria RAM, las ranuras de expansión, las tarjetas de interfaz, los discos duros, las unidades de disquete y CD/DVD, y la fuente de poder. También explica los diferentes tipos de cada uno de estos componentes y proporciona imágenes para ilustrarlos.

1. - MICROPROCESADOR
- PLACA BASE O TARJETA MADRE
- MEMORIAS
- RANURAS ISA, EISA, PCI ,AGP Y AMR
- TARJETAS DE INTERFASE
- DISCOS DUROS
- FLOPPY
- UNIDAD ZIP
- UNIDAD DE CD/DVD ROM
- FUENTE DE PODER

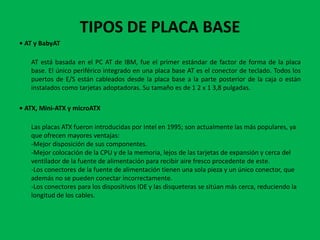

2. TIPOS DE PLACA BASE
• AT y BabyAT
AT está basada en el PC AT de IBM, fue el primer estándar de factor de forma de la placa
base. El único periférico integrado en una placa base AT es el conector de teclado. Todos los
puertos de E/S están cableados desde la placa base a la parte posterior de la caja o están
instalados como tarjetas adoptadoras. Su tamaño es de 1 2 x 1 3,8 pulgadas.
• ATX, Mini-ATX y microATX
Las placas ATX fueron introducidas por Intel en 1995; son actualmente las más populares, ya
que ofrecen mayores ventajas:
-Mejor disposición de sus componentes.
-Mejor colocación de la CPU y de la memoria, lejos de las tarjetas de expansión y cerca del
ventilador de la fuente de alimentación para recibir aire fresco procedente de este.
-Los conectores de la fuente de alimentación tienen una sola pieza y un único conector, que
además no se pueden conectar incorrectamente.
-Los conectores para los dispositivos IDE y las disqueteras se sitúan más cerca, reduciendo la
longitud de los cables.

3. • LPX y NLX
El factor de forma NLX es similar al LPX. El objetivo de este factor de forma es facilitar la
retirada y la sustitución de la placa base sin herramientas. El tamaño de estas placas pueden
oscilar entre 4 y 5,1 pulgadas de ancho y 10, 1 1,2 y 13,6 pulgadas de largo.
El principal problema de estos formatos es su reducida capacidad de expansión y la dificultad
de refrigerar adecuadamente microprocesadores potentes.
• BTX
El factor de forma BTX fue introducido por Intel a finales de 2004 para intentar solventar los
problemas de refrigeración que tenían algunos procesadores, pero tuvo muy poca aceptación
por parte de los fabricantes de placas base y de los usuarios.
Los componentes se colocan de forma diferente que en las ATX, con el fin de mejorar el flujo
de aire. La necesidad de este nuevo formato viene provocada por los altos niveles de calor
que llegan a alcanzar las cajas y placas base ATX, ya que las CPU actuales y las tarjetas gráficas
consumen cada vez más y más vatios.
• WTX
Este factor de forma fue creado por Intel en 1998 para servidores y estaciones de trabajo con
múltiples CPU y discos duros. Pueden tener un tamaño de 35,56 x 42,54 cm; ello hace que se
puedan instalar numerosos componentes.
Para distinguir un factor de forma de otro, podemos fijarnos en la colocación de
componentes, como la memoria o el micro (CPU). En el factor de forma ATX, el
microprocesador (la CPU) se colocaría debajo de la fuente de alimentación. En el factor de
forma BTX, el micro se colocaría en la parte delantera de la caja.

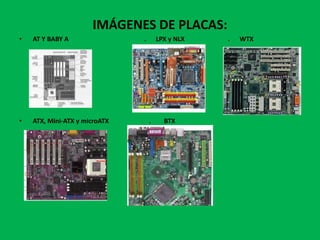

4. IMÁGENES DE PLACAS:
• AT Y BABY A . LPX y NLX . WTX
• ATX, Mini-ATX y microATX . BTX

5. TIPOS DE MEMORIA RAM
• MEMORIA RAM (RANDOM ACCESS MEMORY):
Es una memoria de acceso aleatorio ya que los datos, se guardan de forma dinámica. Es
volátil ya que pierde su información cuando se interrumpe la electricidad en el mismo. Su
capacidad puede estar entre 512 Kbytes hasta 1 Gbyte.
Físicamente se clasifican en:
SIMM (SINGLE IN-LINE MEMORY MODULE)
RIMM O RANBUS
DIMM (DUAL IN-LINE MEMORY MODULE)
• MEMORIA ROM (READ ONLY MEMORY):
Es una memoria de solo lectura que contiene información sobre la configuración de la tarjeta
madre y su compatibilidad con cierto hardware. Aquí se controla la fecha del
sistema, secuencia de arranque del sistema, seguridad, discos fijos, cd-rom drivers, flopply
drivers, Zip drivers, Red, MODEM, sonido, entre otros.

6. • MEMORIA VIRTUAL:
Es el espacio libre que queda en el disco duro del PC que utiliza el sistema operativo
(Windows por ejemplo) para facilitar y agilizar las tareas requeridas por el usuario. Para que
un PC funcione sin problemas de memoria virtual, debe tener al menos 100 Mbytes de
espacio libre en el disco duro.
• MEMORIA CACHÉ:
Es una memoria que se encuentra en el nivel 2 (L2) del Microprocesador y se utiliza para
guardar información de las operaciones de la ALU de la CPU. En alguna tarjetas madres para
Pentium I, es externa, con la forma de una pequeña tarjeta parecida a un SIMM justo a un
lado del Socket del procesador, casi siempre de color verde o marrón.
• MEMORIA MECÁNICA:
Es aquella que esta compuesta por discos duros, Discos flexibles, CD´s, ZIP´s, cintas
magnéticas, etc. La capacidad esta determinada por el fabricante.

7. IMAGES DE MEMORIAS:
. MEMORIA RAM: . MEMORIA VIRTUAL: . MEMORIA MECÁNICA:
. MEMORIA ROM: . MEMORIA CACHÉ:

8. TIPOS DE DISCO DURO
• Discos ST:
Creados por la Seagate Technology Corp. Tienen capacidades que van desde los 10 Mbytes
hasta los 512 Mbytes y trabajan a una velocidad de unas 3600 r.p.m.
• Discos IDE:
Creados por la fusión de varias compañías y poseen capacidades que van desde los 512
Mbytes hasta los 30 Gbytes. Trabajan a velocidades que van desde los 3600 r.p.m. hasta las
7500 r.p.m.
• Discos EIDE:
Estos discos tienen capacidades superiores a los 32 Gbytes y trabajan a 7500 r.p.m. Utilizan
una tecnología llamada UDMA (Ultra Acceso Directo a la Memoria) que les permite trabajar
con mas eficiencia.
• Discos SCSI:
Estos discos pueden tener capacidades desde 1 Gbytes hasta unos 80 Gbytes y más. Trabajan
a 10.000 r.p.m. y son más rápidos que los anteriores. Tienen una tarjeta controladora SCSI ( de
allí su nombre) con su propia BIOS y generan mucho calor por su rapidez. Por lo general se les
utilizan en servidores de red por su eficiencia.

9. IMÁGENES DE DISCOS DURO:
• Discos ST: . Discos EIDE:
• Discos IDE: . Discos SCSI:

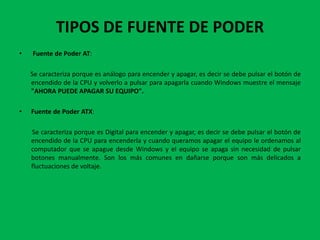

10. TIPOS DE FUENTE DE PODER
• Fuente de Poder AT:
Se caracteriza porque es análogo para encender y apagar, es decir se debe pulsar el botón de
encendido de la CPU y volverlo a pulsar para apagarla cuando Windows muestre el mensaje
"AHORA PUEDE APAGAR SU EQUIPO".
• Fuente de Poder ATX:
Se caracteriza porque es Digital para encender y apagar, es decir se debe pulsar el botón de
encendido de la CPU para encenderla y cuando queramos apagar el equipo le ordenamos al
computador que se apague desde Windows y el equipo se apaga sin necesidad de pulsar
botones manualmente. Son los más comunes en dañarse porque son más delicados a
fluctuaciones de voltaje.

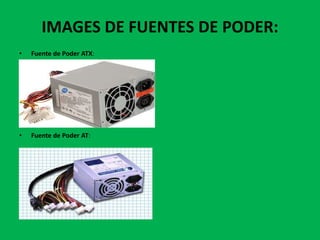

11. IMAGES DE FUENTES DE PODER:
• Fuente de Poder ATX:
• Fuente de Poder AT:

12. TIPOS DE PROCESADORES
INTEL CARACTERISTICA AMD
Intel 8086 Utiliza un bus externo de 8 OpteronTM
bits, tiene velocidad de 4,77
MHz
Pentium MMX Tiene un juego de 57 Turión
instrucciones
Pentium Pro Ejecutaba sistemas operativos Phenom
de 16 bits, tenia memoria
caché de 256 KB, iba desde los
133 MHz hasta los 200 MHz
Pentium II Tenia frecuencia entre los 162 y Athlon
los 450 MHz, la velocidad del
bus era de 66 MHz, la memoria
caché era de 32 KB y la de
segundo nivel era de 512 KB

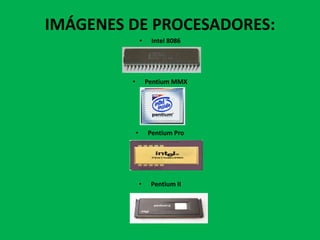

13. IMÁGENES DE PROCESADORES:
• Intel 8086
• Pentium MMX
• Pentium Pro
• Pentium II

14. TIPOS DE CASE
1. ATX DESKTOP La frase “Desktop” indica que la computadora debe ir encima del escritorio.
Este diseño es famoso por permitir que un monitor sea puesto encima del gabinete.
2. ATX FULL Más grande que los gabinetes típicos, este permite agregar más discos duros,
dispositivos ópticos (Quemadoras, DVD), y tiene más espacio adentro.
3. ATX MEDIA CENTER O HTPC Usado mayormente para home theaters. HTPC indica Home
Teatro PC. Se conectan al televisor, cámaras digitales, radios, etc.
4. ATX MID Este es la torre ATX mediana y es la más común.
5. ATX MINI Gabinetes para tarjetas madres más pequeñas que las ATX más comunes. En estos
hay menos espacio para Quemadoras/DVD y discos duros.
6. BTX EI BTX Fue diseñado para reemplazar el ATX. Se basa en el mismo concepto del ATX, pero
también se enfoca en mejorar la circulación de aire.

15. 7. MICRO ATX DESKTOP Este es el mismo al ATX Desktop, pero el tamaño reducido debido a que
la tarjeta madre es también más pequeña.
8. MICRO ATX MEDIA CENTER O HTPCL o mismo al ATX media Center, pero más pequeño.
9. MICRO ATX MID Versión mediana del Micro ATX.
10. MICRO ATX MINI La versión más pequeña del Micro ATX.
11. MICRO ATX SLIM El nombre lo dice todo, "Slim" indica delgado
12. .MINI-ITX Desarrollado por VIA, esta forma es para tarjetas madres cuales usan poca energía
y se instalan en los gabinetes cuales posiblemente son los más pequeños en el presente.

16. IMAGENES DE CASE:

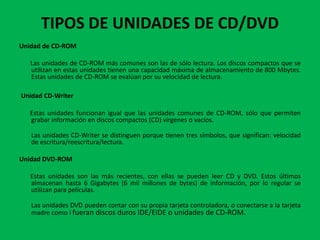

17. TIPOS DE UNIDADES DE CD/DVD
Unidad de CD-ROM
Las unidades de CD-ROM más comunes son las de sólo lectura. Los discos compactos que se
utilizan en estas unidades tienen una capacidad máxima de almacenamiento de 800 Mbytes.
Estas unidades de CD-ROM se evalúan por su velocidad de lectura.
Unidad CD-Writer
Estas unidades funcionan igual que las unidades comunes de CD-ROM, sólo que permiten
grabar información en discos compactos (CD) vírgenes o vacíos.
Las unidades CD-Writer se distinguen porque tienen tres símbolos, que significan: velocidad
de escritura/reescritura/lectura.
Unidad DVD-ROM
Estas unidades son las más recientes, con ellas se pueden leer CD y DVD. Estos últimos
almacenan hasta 6 Gigabytes (6 mil millones de bytes) de información, por lo regular se
utilizan para películas.
Las unidades DVD pueden contar con su propia tarjeta controladora, o conectarse a la tarjeta
madre como i fueran discos duros IDE/EIDE o unidades de CD-ROM.

18. HERRAMIENTAS PARA ENSAMBLAR
UNA COMPUTADORA
1. Destornilladores o desarmadores.
2. Cinchos.
3. Pinzas.
4. Alcohol isopropilico.
5. Tela libre de pelusa.
6. Hisopos de algodón o cotonetes.
7. Bolsas de plástico.
8. Pulsera antiestatica.
9. Aire comprimido/aspiradora.
10. Pasta térmica.
11. multímetro.
12. aceite 3 en 1.
13. manual de usuario.

19. TIPOS DE MANTENIMIENTO
MANTENIMIENTO PREVENTIVO:
el mantenimiento preventivo consiste en la revisión periódica de ciertos aspectos, tanto
de hardware como des oftware en un pc. Estos influyen en el desempeño fiable del
sistema, en la integridad de los datos almacenados y en un intercambio de información
correctos, a la máxima velocidad posible dentro de la configuración optima del sistema.
Mantenimiento correctivo:
El mantenimiento correctivo se lo realiza cuando es necesario corregir o reparar algun
problema que se este su citando en nuestra PC el cual puede corresponder a hardware o
software respectivamente.
Cuando necesitemos reemplazar un mouse, teclado, fuente de poder, parlantes, tarjeta de
memoria , formatear la PC ,etc. estamos hablando de mantenimiento correctivo de
hardware.

20. NOMBRE: RAÚL CARVAJAL
FACULTAD: ADMINISTRACIÓN DE SISTEMAS
CURSO:1ERO DE SISTEMAS
SEMESTRE: SEGUNDO
