El documento aborda las redes WLAN y los estándares WiFi (802.11), que permiten la conectividad inalámbrica utilizando ondas electromagnéticas. Se analizan las especificaciones y características de diferentes estándares (802.11a, b, g, n) y dispositivos asociados como tarjetas de red, puntos de acceso y routers. También se describen las topologías de red, incluyendo el modo ad-hoc y el modo infraestructura.

1. Ing. Sigifredo Meléndez Hernández

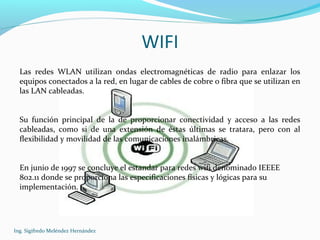

2. WIFI
Ing. Sigifredo Meléndez Hernández
Las redes WLAN utilizan ondas electromagnéticas de radio para enlazar los
equipos conectados a la red, en lugar de cables de cobre o fibra que se utilizan en
las LAN cableadas.
Su función principal de la de proporcionar conectividad y acceso a las redes
cableadas, como si de una extensión de éstas últimas se tratara, pero con al
flexibilidad y movilidad de las comunicaciones inalámbricas.
En junio de 1997 se concluye el estandar para redes wifi denominado IEEEE
802.11 donde se proporciona las especificaciones físicas y lógicas para su
implementación.

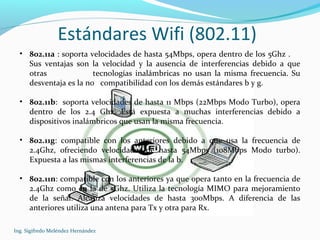

3. Estándares Wifi (802.11)
Ing. Sigifredo Meléndez Hernández
• 802.11a : soporta velocidades de hasta 54Mbps, opera dentro de los 5Ghz .
Sus ventajas son la velocidad y la ausencia de interferencias debido a que
otras tecnologías inalámbricas no usan la misma frecuencia. Su
desventaja es la no compatibilidad con los demás estándares b y g.
• 802.11b: soporta velocidades de hasta 11 Mbps (22Mbps Modo Turbo), opera
dentro de los 2.4 Ghz. Está expuesta a muchas interferencias debido a
dispositivos inalámbricos que usan la misma frecuencia.
• 802.11g: compatible con los anteriores debido a que usa la frecuencia de
2.4Ghz, ofreciendo velocidades de hasta 54Mbps (108Mbps Modo turbo).
Expuesta a las mismas interferencias de la b.
• 802.11n: compatible con los anteriores ya que opera tanto en la frecuencia de
2.4Ghz como en la de 5Ghz. Utiliza la tecnología MIMO para mejoramiento
de la señal. Alcanza velocidades de hasta 300Mbps. A diferencia de las
anteriores utiliza una antena para Tx y otra para Rx.

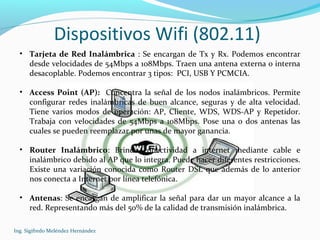

4. Dispositivos Wifi (802.11)
Ing. Sigifredo Meléndez Hernández
• Tarjeta de Red Inalámbrica : Se encargan de Tx y Rx. Podemos encontrar
desde velocidades de 54Mbps a 108Mbps. Traen una antena externa o interna
desacoplable. Podemos encontrar 3 tipos: PCI, USB Y PCMCIA.
• Access Point (AP): Concentra la señal de los nodos inalámbricos. Permite
configurar redes inalámbricas de buen alcance, seguras y de alta velocidad.
Tiene varios modos de operación: AP, Cliente, WDS, WDS-AP y Repetidor.
Trabaja con velocidades de 54Mbps a 108Mbps. Pose una o dos antenas las
cuales se pueden reemplazar por unas de mayor ganancia.
• Router Inalámbrico: Brinda conectividad a internet mediante cable e
inalámbrico debido al AP que lo integra. Puede hacer diferentes restricciones.
Existe una variación conocida como Router DSL que además de lo anterior
nos conecta a Internet por línea telefónica.
• Antenas: Se encargan de amplificar la señal para dar un mayor alcance a la
red. Representando más del 50% de la calidad de transmisión inalámbrica.

5. Dispositivos Wifi (802.11)
Ing. Sigifredo Meléndez Hernández
Existen diferentes marcas y modelos de dispositivos, aquí algunos
ejemplos.

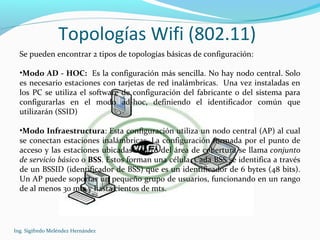

6. Topologías Wifi (802.11)
Ing. Sigifredo Meléndez Hernández
Se pueden encontrar 2 tipos de topologías básicas de configuración:
•Modo AD - HOC: Es la configuración más sencilla. No hay nodo central. Solo
es necesario estaciones con tarjetas de red inalámbricas. Una vez instaladas en
los PC se utiliza el software de configuración del fabricante o del sistema para
configurarlas en el modo ad-hoc, definiendo el identificador común que
utilizarán (SSID)
•Modo Infraestructura: Esta configuración utiliza un nodo central (AP) al cual
se conectan estaciones inalámbricas. La configuración formada por el punto de
acceso y las estaciones ubicadas dentro del área de cobertura se llama conjunto
de servicio básico o BSS. Estos forman una célula. Cada BSS se identifica a través
de un BSSID (identificador de BSS) que es un identificador de 6 bytes (48 bits).
Un AP puede soportar un pequeño grupo de usuarios, funcionando en un rango
de al menos 30 mts y hasta cientos de mts.

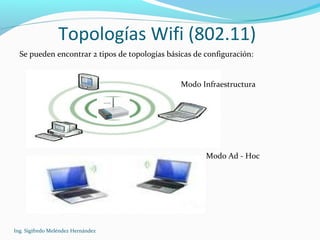

7. Topologías Wifi (802.11)
Ing. Sigifredo Meléndez Hernández
Se pueden encontrar 2 tipos de topologías básicas de configuración:
Modo Infraestructura
Modo Ad - Hoc
