Curso Gratis Redes InaláMbricas

Redes Inalámbricas WIFI - Curso Gratis Online

Redes Inalámbricas (WiFi)
(WiFi)
Curso Gratis Publicado en
Virusprot.com
Virusprot.

Gráficos del Curso Gratis
Publicado en el siguiente link:

Link: www.virusprot.com/Redes-Inalámbricas-Curso-Gratis0.htm

Internacional/arroba/virusprot.com

Diciembre 2006

© Copyright 2006 VIRUSPROT.COM Todos los derechos reservados

W003

Redes Inalámbricas (WIFI) - Seguridad

Figura 1
Elementos de la Red Inalámbrica /WIFI

• Punto de Acceso (PA)
Dispositivo inalámbrico central de una WLAN
que mediante sistema de radio frecuencia
(RF) se encarga de recibir información de
diferentes estaciones móviles bien para su
centralización, bien para su enrutamiento

WWW.VIRUSPROT.COM
© Copyright 2006 VIRUSPROT.COM - Todos los derechos reservados 2

2007 © VIRUSPROT.COM


W004


Figura 2
Elementos de la Red Inalámbrica / WIFI
• Dispositivo Móvil (DM)
Ya sea Tarjeta PCMCIA, USB, PCI (Slot de un PC de sobremesa),
Centrino*, que sustituyen a las tarjetas de red
Su función es la de recibir/enviar información desde la estación en
que están instaladas (portátiles, PDAs, móviles, cámaras,
impresoras,...)

* Tecnología móvil Intel
Centrino compuesta por
un procesador Pentium M,
chipset 855 y conectividad
inalámbrica integrada

WWW.VIRUSPROT.COM

W006


Figura 3
Red Infrastructure
Topología de una Red Inalámbrica Empresarial

• 2 Elementos básicos:
– Estaciones cliente (PCMCIA – adaptador USB)
– Puntos de Acceso (PA)

Red de
Área Local

Puntos Puntos
100 m
de Acceso de Acceso

Estaciones
Estaciones
de trabajo
de trabajo

WWW.VIRUSPROT.COM



W007

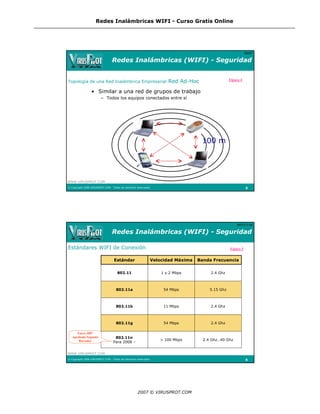

Figura 4
Red Ad-Hoc
Topología de una Red Inalámbrica Empresarial

• Similar a una red de grupos de trabajo
– Todos los equipos conectados entre sí

100 m

WWW.VIRUSPROT.COM

W013-1-04


Estándares WIFI de Conexión Figura 5

Estándar Velocidad Máxima Banda Frecuencia

802.11 1 y 2 Mbps 2.4 Ghz

802.11a 54 Mbps 5.15 Ghz

802.11b 11 Mbps 2.4 Ghz

802.11g 54 Mbps 2.4 Ghz

Enero 2007
Aprobado Segundo 802.11n
> 100 Mbps 2.4 Ghz…40 Ghz
Borrador Para 2008 –

WWW.VIRUSPROT.COM



W012-1-04


Figura 6
“Wi-Fi Certified” / Nuevo Logo

• The Wi-Fi Alliance

– Desde Finales de Mayo 2004
– Logo más completo
– Certificado Interoperatividad
– www.wi-fi.org/certificate
– www.wi-fi.org/certified_products

– Desde Octubre 2004
– Certifica Celulares Wi-Fi

WWW.VIRUSPROT.COM

W015


Pérdidas de Velocidad Figura 7

Velocidad
V=f(d,o,i)
(Mbps)
54
20-22 Mbps

11
4-5 Mbps

Distancia
(Metros)
100
50
5 10
♦ Obstáculos (o): paredes/campos magnéticos...
♦ Interferencias (i): cantidad usuarios
♦ Distancia (d): entre usuario y PA
WWW.VIRUSPROT.COM



W633-1-04

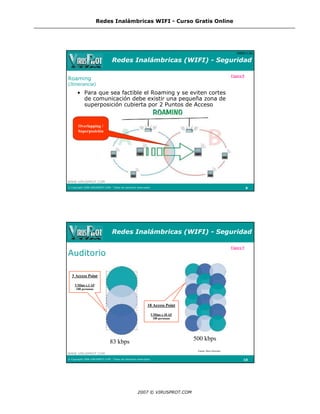

Figura 8
Roaming
(Itinerancia)
• Para que sea factible el Roaming y se eviten cortes
de comunicación debe existir una pequeña zona de
superposición cubierta por 2 Puntos de Acceso

Overlapping /
Superposición

WWW.VIRUSPROT.COM


Figura 9
Auditorio

3 Access Point

5 Mbps x 3 AP
180 personas

18 Access Point

5 Mbps x 18 AP
180 personas

500 kbps
83 kbps
Fuente: Meru Networks
WWW.VIRUSPROT.COM




Seguridad VPN + WEP Figura 10

Punto de Acceso
Inlámbrico

Túnel
Desde Usuario a VPN
Fuente:NIST

WWW.VIRUSPROT.COM


Figura 11

Esquema de Seguridad WIFI / 802.1x
Comunicación
Encriptada con
WEP/WPA/WPA2

Comunicación
Encriptada con
WEP/WPA/WPA2
Autenticación con EAP
LEAP / TLS / TTLS /
PEAP / FAST

Fuente: VIRUSPROT.COM
WWW.VIRUSPROT.COM

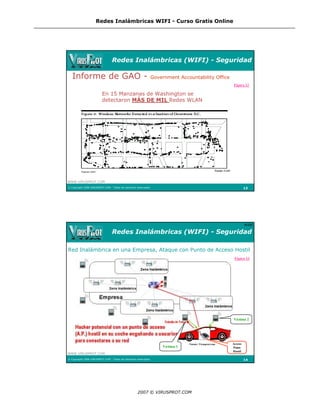

Informe de GAO - Government Accountability Office
Figura 12

En 15 Manzanas de Washington se
detectaron MÁS DE MIL Redes WLAN

Fuente: GAO

WWW.VIRUSPROT.COM

W205


Red Inalámbrica en una Empresa, Ataque con Punto de Acceso Hostil
Figura 13

Víctima 2

Access
Fuente: Virusprot.com
Víctima 1 Point
Hostil
WWW.VIRUSPROT.COM

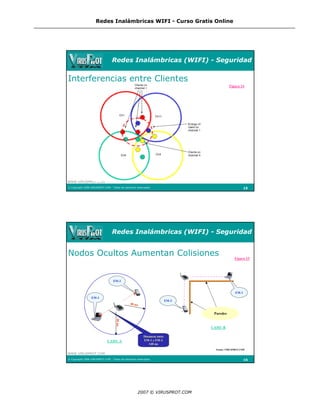

Interferencias entre Clientes
Figura 14

WWW.VIRUSPROT.COM


Nodos Ocultos Aumentan Colisiones Figura 15

EM-2

EM-1
EM-1
EM-2
80 ms

Paredes
80 ms

CASO B

Distancia entre
EM-1 y EM-2
CASO A
140 ms
Fuente: VIRUSPROT.COM
WWW.VIRUSPROT.COM

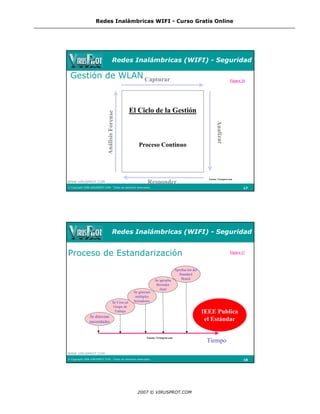

Gestión de WLAN Capturar Figura 16

El Ciclo de la Gestión
Análisis Forense

Analizar
Proceso Continuo

Responder
WWW.VIRUSPROT.COM


Proceso de Estandarización Figura 17

Aprobación del
Standard
Board
Se aprueba
Borrador
final
Se generan
múltiples
borradores
Se Crea un
Grupo de
IEEE Publica
Trabajo
Se detectan
el Estándar
necesidades

Tiempo
WWW.VIRUSPROT.COM



W019


WarChalking Figura 18

• Es la práctica de dibujar en paredes o aceras
una serie de símbolos para indicar a otros la
proximidad de un acceso inalámbrico
Sintaxis V.0.9

Clave Símbolo

SSID
Nodo
Abierto
Ancho de Banda
SSID
Nodo
Cerrado

SSID Access
Nodo Contact
WEP
Ancho de Banda

WWW.VIRUSPROT.COM Fuente: www.warchalking.org

W020


WarDriving Figura 19

• Técnica difundida donde individuos equipados con
material apropiado tratan de localizar en coche puntos
inalámbricos Wifi
Estudio WarDriving New York

WEP Activado 25%

WEP Desactivado 75%

(Julio 2002)

Lugar: Barcelona
Imagen: Miguel Puchol
Puntos rojos protegidos
Puntos verdes desprotegidos
WWW.VIRUSPROT.COM
Foto: O´Reilly Network
