1. DISPOSITIVOS DE INTERCONEXIONES
Angel Mauricio
Valentina Morales
Braian Garcia
10-4

2. REPEATER (REPETIDOR)

3.  Es un dispositivo electrónico que conecta dos segmentos
de una misma red, transfiriendo el tráfico de uno a otro
extremo, bien por cable o inalámbrico.
 Los segmento de red son limitados en su longitud, si es
por cable, generalmente no superan los 100 M., debido a
la perdida de señal y la generación de ruido en las líneas.
 Con un repetidor se puede evitar el problema de la
longitud, ya que reconstruye la señal eliminando los
ruidos y la transmite de un segmento al otro.
 En la actualidad los repetidores se han vuelto muy
populares a nivel de redes inalámbricas o WIFI.
 El Repetidor amplifica la señal de la red LAN inalámbrica
desde el router al ordenador. Un Receptor, por tanto,
actúa sólo en el nivel físico o capa 1 del modelo OSI

5. BRIDGE (PUENTE)

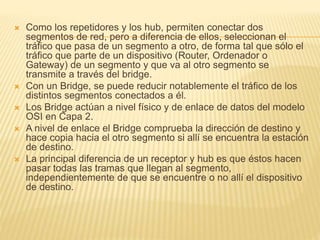

6.  Como los repetidores y los hub, permiten conectar dos
segmentos de red, pero a diferencia de ellos, seleccionan el
tráfico que pasa de un segmento a otro, de forma tal que sólo el
tráfico que parte de un dispositivo (Router, Ordenador o
Gateway) de un segmento y que va al otro segmento se
transmite a través del bridge.
 Con un Bridge, se puede reducir notablemente el tráfico de los
distintos segmentos conectados a él.
 Los Bridge actúan a nivel físico y de enlace de datos del modelo
OSI en Capa 2.
 A nivel de enlace el Bridge comprueba la dirección de destino y
hace copia hacia el otro segmento si allí se encuentra la estación
de destino.
 La principal diferencia de un receptor y hub es que éstos hacen
pasar todas las tramas que llegan al segmento,
independientemente de que se encuentre o no allí el dispositivo
de destino.

8. SWITCH

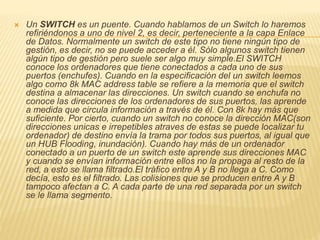

9.  Un SWITCH es un puente. Cuando hablamos de un Switch lo haremos
refiriéndonos a uno de nivel 2, es decir, perteneciente a la capa Enlace
de Datos. Normalmente un switch de este tipo no tiene ningún tipo de
gestión, es decir, no se puede acceder a él. Sólo algunos switch tienen
algún tipo de gestión pero suele ser algo muy simple.El SWITCH
conoce los ordenadores que tiene conectados a cada uno de sus
puertos (enchufes). Cuando en la especificación del un switch leemos
algo como 8k MAC address table se refiere a la memoria que el switch
destina a almacenar las direcciones. Un switch cuando se enchufa no
conoce las direcciones de los ordenadores de sus puertos, las aprende
a medida que circula información a través de él. Con 8k hay más que
suficiente. Por cierto, cuando un switch no conoce la dirección MAC(son
direcciones unicas e irrepetibles atraves de estas se puede localizar tu
ordenador) de destino envía la trama por todos sus puertos, al igual que
un HUB Flooding, inundación). Cuando hay más de un ordenador
conectado a un puerto de un switch este aprende sus direcciones MAC
y cuando se envían información entre ellos no la propaga al resto de la
red, a esto se llama filtrado.El tráfico entre A y B no llega a C. Como
decía, esto es el filtrado. Las colisiones que se producen entre A y B
tampoco afectan a C. A cada parte de una red separada por un switch
se le llama segmento.

11. HUB

12.  Un HUB tal como dice su nombre es un concentrador.
Simplemente une conexiones y no altera las tramas que le
llegan. Para entender como funciona veamos paso a paso lo que
sucede aproximadamente) cuando llega una trama.Un HUB es
un dispositivo simple, esto influye en dos características. El
precio es más barato. En cuanto al retardo, un HUB
prácticamente no añade ningún retardo a los mensajes.Un HUB
funciona a la velocidad del dispositivo más lento de la red. Si
observamos cómo funciona vemos que el HUB no tiene
capacidad de almacenar nada. Por lo tanto si un ordenador que
emite a 100 megabit le trasmitiera a otro de 10 megabit algo se
perdería el mensaje. En el caso del ADSL los routers suelen
funcionar a 10 megabit, si lo conectamos a nuestra red casera,
toda la red funcionará a 10, aunque nuestras tarjetas sean
10/100.El HUB envía información a ordenadores que no están
interesados. A este nivel sólo hay un destinatario de la
información, pero para asegurarse de que la recibe el HUB envía
la información a todos los ordenadores que están conectados a
él, así seguro que acierta.Enrutador, encaminador. Dispositivo
de hardware o software para interconexión de redes de
computadoras que opera en la capa tres (nivel de red) del
modelo OSI.

14. ROUTER

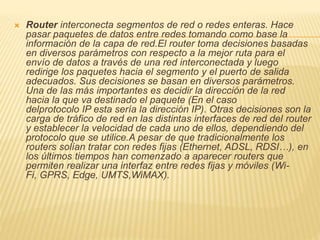

15.  Router interconecta segmentos de red o redes enteras. Hace
pasar paquetes de datos entre redes tomando como base la
información de la capa de red.El router toma decisiones basadas
en diversos parámetros con respecto a la mejor ruta para el
envío de datos a través de una red interconectada y luego
redirige los paquetes hacia el segmento y el puerto de salida
adecuados. Sus decisiones se basan en diversos parámetros.
Una de las más importantes es decidir la dirección de la red
hacia la que va destinado el paquete (En el caso
delprotocolo IP esta sería la dirección IP). Otras decisiones son la
carga de tráfico de red en las distintas interfaces de red del router
y establecer la velocidad de cada uno de ellos, dependiendo del
protocolo que se utilice.A pesar de que tradicionalmente los
routers solían tratar con redes fijas (Ethernet, ADSL, RDSI…), en
los últimos tiempos han comenzado a aparecer routers que
permiten realizar una interfaz entre redes fijas y móviles (Wi-
Fi, GPRS, Edge, UMTS,WiMAX).

17. GATEWAY

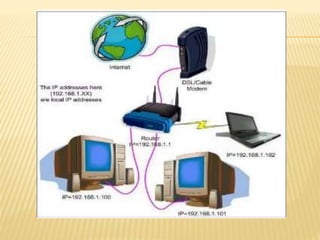

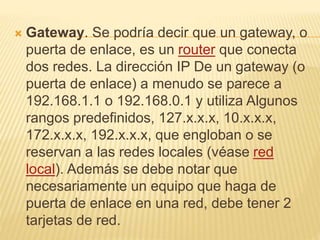

18.  Gateway. Se podría decir que un gateway, o
puerta de enlace, es un router que conecta
dos redes. La dirección IP De un gateway (o
puerta de enlace) a menudo se parece a
192.168.1.1 o 192.168.0.1 y utiliza Algunos
rangos predefinidos, 127.x.x.x, 10.x.x.x,
172.x.x.x, 192.x.x.x, que engloban o se
reservan a las redes locales (véase red
local). Además se debe notar que
necesariamente un equipo que haga de
puerta de enlace en una red, debe tener 2
tarjetas de red.

20. BROUTERS

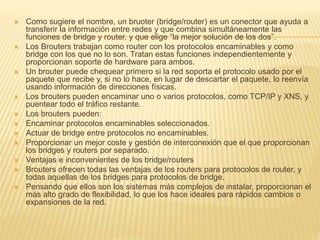

21.  Como sugiere el nombre, un bruoter (bridge/router) es un conector que ayuda a
transferir la información entre redes y que combina simultáneamente las
funciones de bridge y router, y que elige “la mejor solución de los dos”.
 Los Brouters trabajan como router con los protocolos encaminables y como
bridge con los que no lo son. Tratan estas funciones independientemente y
proporcionan soporte de hardware para ambos.
 Un brouter puede chequear primero si la red soporta el protocolo usado por el
paquete que recibe y, si no lo hace, en lugar de descartar el paquete, lo reenvía
usando información de direcciones físicas.
 Los brouters pueden encaminar uno o varios protocolos, como TCP/IP y XNS, y
puentear todo el tráfico restante.
 Los brouters pueden:
 Encaminar protocolos encaminables seleccionados.
 Actuar de bridge entre protocolos no encaminables.
 Proporcionar un mejor coste y gestión de interconexión que el que proporcionan
los bridges y routers por separado.
 Ventajas e inconvenientes de los bridge/routers
 Brouters ofrecen todas las ventajas de los routers para protocolos de router, y
todas aquellas de los bridges para protocolos de bridge.
 Pensando que ellos son los sistemas más complejos de instalar, proporcionan el
más alto grado de flexibilidad, lo que los hace ideales para rápidos cambios o
expansiones de la red.
