Un repetidor amplifica la señal de una red inalámbrica para extender su alcance. Un puente conecta dos segmentos de red y transmite tráfico entre ellos basado en las direcciones de destino. Un conmutador aprende las direcciones MAC de los dispositivos conectados y transmite tráfico solo entre los segmentos apropiados para mejorar el rendimiento de la red.

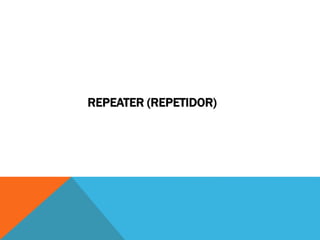

2. REPEATER (REPETIDOR)

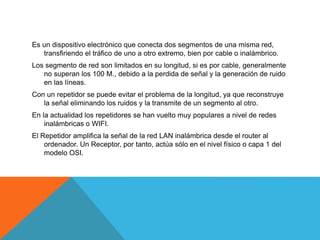

3. Es un dispositivo electrónico que conecta dos segmentos de una misma red,
transfiriendo el tráfico de uno a otro extremo, bien por cable o inalámbrico.
Los segmento de red son limitados en su longitud, si es por cable, generalmente
no superan los 100 M., debido a la perdida de señal y la generación de ruido
en las líneas.
Con un repetidor se puede evitar el problema de la longitud, ya que reconstruye
la señal eliminando los ruidos y la transmite de un segmento al otro.
En la actualidad los repetidores se han vuelto muy populares a nivel de redes
inalámbricas o WIFI.

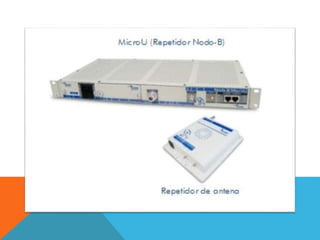

El Repetidor amplifica la señal de la red LAN inalámbrica desde el router al
ordenador. Un Receptor, por tanto, actúa sólo en el nivel físico o capa 1 del
modelo OSI.

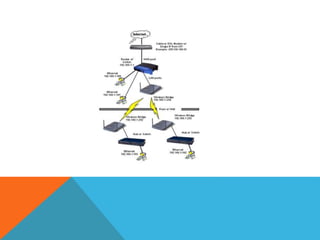

5. BRIDGE (PUENTE)

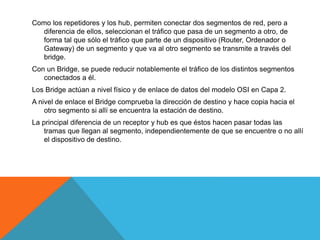

6. Como los repetidores y los hub, permiten conectar dos segmentos de red, pero a
diferencia de ellos, seleccionan el tráfico que pasa de un segmento a otro, de
forma tal que sólo el tráfico que parte de un dispositivo (Router, Ordenador o
Gateway) de un segmento y que va al otro segmento se transmite a través del
bridge.
Con un Bridge, se puede reducir notablemente el tráfico de los distintos segmentos
conectados a él.
Los Bridge actúan a nivel físico y de enlace de datos del modelo OSI en Capa 2.
A nivel de enlace el Bridge comprueba la dirección de destino y hace copia hacia el
otro segmento si allí se encuentra la estación de destino.
La principal diferencia de un receptor y hub es que éstos hacen pasar todas las
tramas que llegan al segmento, independientemente de que se encuentre o no allí
el dispositivo de destino.

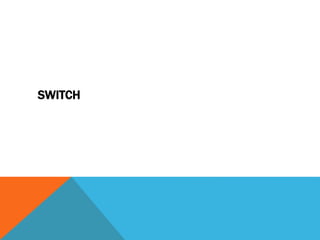

8. SWITCH

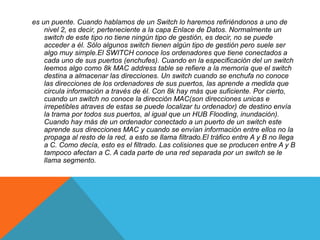

9. es un puente. Cuando hablamos de un Switch lo haremos refiriéndonos a uno de
nivel 2, es decir, perteneciente a la capa Enlace de Datos. Normalmente un
switch de este tipo no tiene ningún tipo de gestión, es decir, no se puede
acceder a él. Sólo algunos switch tienen algún tipo de gestión pero suele ser
algo muy simple.El SWITCH conoce los ordenadores que tiene conectados a
cada uno de sus puertos (enchufes). Cuando en la especificación del un switch
leemos algo como 8k MAC address table se refiere a la memoria que el switch
destina a almacenar las direcciones. Un switch cuando se enchufa no conoce
las direcciones de los ordenadores de sus puertos, las aprende a medida que
circula información a través de él. Con 8k hay más que suficiente. Por cierto,
cuando un switch no conoce la dirección MAC(son direcciones unicas e
irrepetibles atraves de estas se puede localizar tu ordenador) de destino envía
la trama por todos sus puertos, al igual que un HUB Flooding, inundación).
Cuando hay más de un ordenador conectado a un puerto de un switch este
aprende sus direcciones MAC y cuando se envían información entre ellos no la
propaga al resto de la red, a esto se llama filtrado.El tráfico entre A y B no llega
a C. Como decía, esto es el filtrado. Las colisiones que se producen entre A y B
tampoco afectan a C. A cada parte de una red separada por un switch se le
llama segmento.

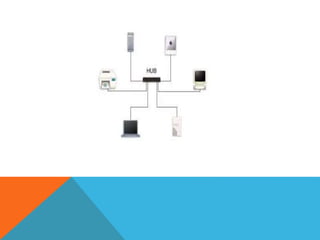

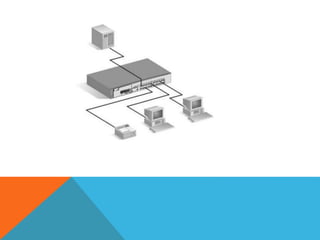

11. HUB

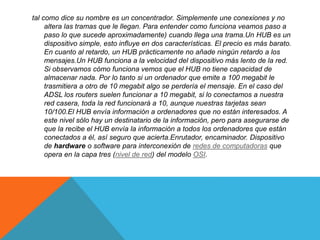

12. tal como dice su nombre es un concentrador. Simplemente une conexiones y no
altera las tramas que le llegan. Para entender como funciona veamos paso a
paso lo que sucede aproximadamente) cuando llega una trama.Un HUB es un
dispositivo simple, esto influye en dos características. El precio es más barato.
En cuanto al retardo, un HUB prácticamente no añade ningún retardo a los
mensajes.Un HUB funciona a la velocidad del dispositivo más lento de la red.
Si observamos cómo funciona vemos que el HUB no tiene capacidad de
almacenar nada. Por lo tanto si un ordenador que emite a 100 megabit le
trasmitiera a otro de 10 megabit algo se perdería el mensaje. En el caso del
ADSL los routers suelen funcionar a 10 megabit, si lo conectamos a nuestra
red casera, toda la red funcionará a 10, aunque nuestras tarjetas sean
10/100.El HUB envía información a ordenadores que no están interesados. A
este nivel sólo hay un destinatario de la información, pero para asegurarse de
que la recibe el HUB envía la información a todos los ordenadores que están
conectados a él, así seguro que acierta.Enrutador, encaminador. Dispositivo
de hardware o software para interconexión de redes de computadoras que
opera en la capa tres (nivel de red) del modelo OSI.

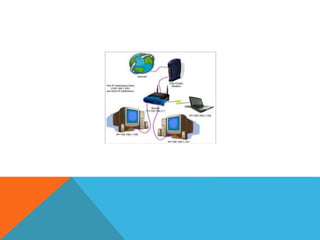

14. ROUTER

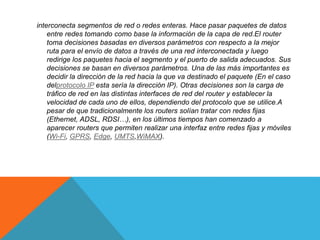

15. interconecta segmentos de red o redes enteras. Hace pasar paquetes de datos
entre redes tomando como base la información de la capa de red.El router
toma decisiones basadas en diversos parámetros con respecto a la mejor
ruta para el envío de datos a través de una red interconectada y luego
redirige los paquetes hacia el segmento y el puerto de salida adecuados. Sus
decisiones se basan en diversos parámetros. Una de las más importantes es
decidir la dirección de la red hacia la que va destinado el paquete (En el caso
delprotocolo IP esta sería la dirección IP). Otras decisiones son la carga de
tráfico de red en las distintas interfaces de red del router y establecer la
velocidad de cada uno de ellos, dependiendo del protocolo que se utilice.A
pesar de que tradicionalmente los routers solían tratar con redes fijas
(Ethernet, ADSL, RDSI…), en los últimos tiempos han comenzado a
aparecer routers que permiten realizar una interfaz entre redes fijas y móviles
(Wi-Fi, GPRS, Edge, UMTS,WiMAX).

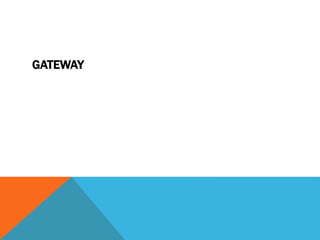

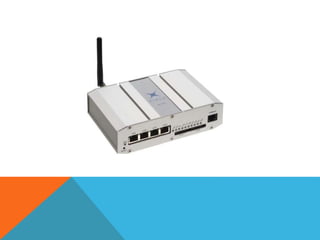

17. GATEWAY

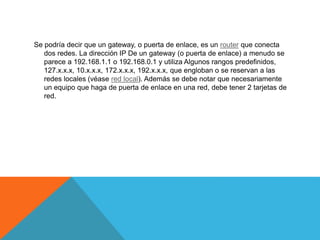

18. Se podría decir que un gateway, o puerta de enlace, es un router que conecta
dos redes. La dirección IP De un gateway (o puerta de enlace) a menudo se
parece a 192.168.1.1 o 192.168.0.1 y utiliza Algunos rangos predefinidos,
127.x.x.x, 10.x.x.x, 172.x.x.x, 192.x.x.x, que engloban o se reservan a las
redes locales (véase red local). Además se debe notar que necesariamente
un equipo que haga de puerta de enlace en una red, debe tener 2 tarjetas de
red.

20. BROUTERS

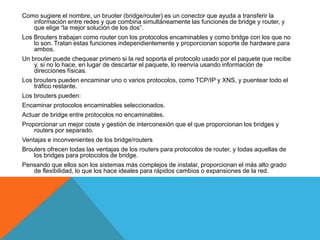

21. Como sugiere el nombre, un bruoter (bridge/router) es un conector que ayuda a transferir la
información entre redes y que combina simultáneamente las funciones de bridge y router, y
que elige “la mejor solución de los dos”.
Los Brouters trabajan como router con los protocolos encaminables y como bridge con los que no
lo son. Tratan estas funciones independientemente y proporcionan soporte de hardware para
ambos.
Un brouter puede chequear primero si la red soporta el protocolo usado por el paquete que recibe
y, si no lo hace, en lugar de descartar el paquete, lo reenvía usando información de
direcciones físicas.
Los brouters pueden encaminar uno o varios protocolos, como TCP/IP y XNS, y puentear todo el
tráfico restante.
Los brouters pueden:
Encaminar protocolos encaminables seleccionados.
Actuar de bridge entre protocolos no encaminables.
Proporcionar un mejor coste y gestión de interconexión que el que proporcionan los bridges y
routers por separado.
Ventajas e inconvenientes de los bridge/routers
Brouters ofrecen todas las ventajas de los routers para protocolos de router, y todas aquellas de
los bridges para protocolos de bridge.
Pensando que ellos son los sistemas más complejos de instalar, proporcionan el más alto grado
de flexibilidad, lo que los hace ideales para rápidos cambios o expansiones de la red.
