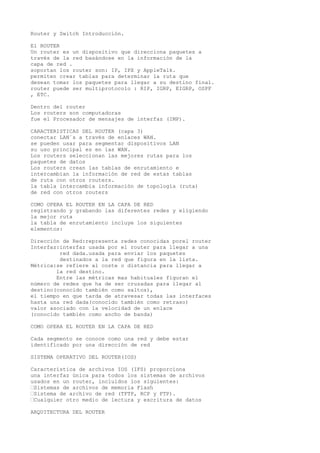

1. Router y Switch Introducción.
El ROUTER
Un router es un dispositivo que direcciona paquetes a
través de la red basándose en la información de la
capa de red .
soportan los router son: IP, IPX y AppleTalk.
permiten crear tablas para determinar la ruta que
desean tomar los paquetes para llegar a su destino final.
router puede ser multiprotocolo : RIP, IGRP, EIGRP, OSPF
, ETC.
Dentro del router
Los routers son computadoras
fue el Procesador de mensajes de interfaz (IMP).
CARACTERISTICAS DEL ROUTER (capa 3)
conectar LAN´s a través de enlaces WAN.
se pueden usar para segmentar dispositivos LAN
su uso principal es en las WAN.
Los routers seleccionan las mejores rutas para los
paquetes de datos
Los routers crean las tablas de enrutamiento e
intercambian la información de red de estas tablas
de ruta con otros routers.
la tabla intercambia información de topología (ruta)
de red con otros routers
COMO OPERA EL ROUTER EN LA CAPA DE RED
registrando y grabando las diferentes redes y eligiendo
la mejor ruta
la tabla de enrutamiento incluye los siguientes
elementos:
Dirección de Red:representa redes conocidas porel router
Interfaz:interfaz usada por el router para llegar a una
red dada.usada para enviar los paquetes
destinados a la red que figura en la lista.
Métrica:se refiere al coste o distancia para llegar a
la red destino.
Entre las métricas mas habituales figuran el
número de redes que ha de ser cruzadas para llegar al
destino(conocido también como saltos),
el tiempo en que tarda de atravesar todas las interfaces
hasta una red dada(conocido también como retraso)
valor asociado con la velocidad de un enlace
(conocido también como ancho de banda)
COMO OPERA EL ROUTER EN LA CAPA DE RED
Cada segmento se conoce como una red y debe estar
identificado por una dirección de red
SISTEMA OPERATIVO DEL ROUTER(IOS)
Característica de archivos IOS (IFS) proporciona
una interfaz única para todos los sistemas de archivos
usados en un router, incluidos los siguientes:
•Sistemas de archivos de memoria Flash
•Sistema de archivo de red (TFTP, RCP y FTP).
•Cualquier otro medio de lectura y escritura de datos
ARQUITECTURA DEL ROUTER

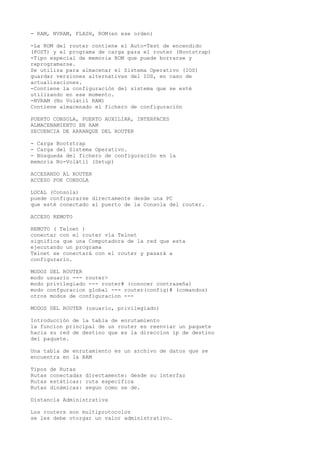

2. - RAM, NVRAM, FLASH, ROM(en ese orden)
-La ROM del router contiene el Auto-Test de encendido
(POST) y el programa de carga para el router (Bootstrap)
-Tipo especial de memoria ROM que puede borrarse y
reprogramarse.
Se utiliza para almacenar el Sistema Operativo (IOS)
guardar versiones alternativas del IOS, en caso de
actualizaciones.
-Contiene la configuración del sistema que se esté
utilizando en ese momento.
-NVRAM (No Volátil RAM)
Contiene almacenado el fichero de configuración
PUERTO CONSOLA, PUERTO AUXILIAR, INTERFACES
ALMACENAMIENTO EN RAM
SECUENCIA DE ARRANQUE DEL ROUTER
- Carga Bootstrap
- Carga del Sistema Operativo.
- Búsqueda del fichero de configuración en la
memoria No-Volátil (Setup)
ACCESANDO AL ROUTER
ACCESO POR CONSOLA
LOCAL (Consola)
puede configurarse directamente desde una PC
que esté conectado al puerto de la Consola del router.
ACCESO REMOTO
REMOTO ( Telnet )
conectar con el router vía Telnet
significa que una Computadora de la red que esta
ejecutando un programa
Telnet se conectará con el router y pasará a
configurarlo.
MODOS DEL ROUTER
modo usuario --- router>
modo privilegiado --- router# (conocer contraseña)
modo confguracion global --- router(config)# (comandos)
otros modos de configuracion ---
MODOS DEL ROUTER (usuario, privilegiado)
Introducción de la tabla de enrutamiento
la funcion principal de un router es reenviar un paquete
hacia su red de destino que es la direccion ip de destino
del paquete.
Una tabla de enrutamiento es un archivo de datos que se
encuentra en la RAM
Tipos de Rutas
Rutas conectadas directamente: desde su interfaz
Rutas estáticas: ruta específica
Rutas dinámicas: segun como se de.
Distancia Administrativa
Los routers son multiprotocolos
se les debe otorgar un valor administrativo.

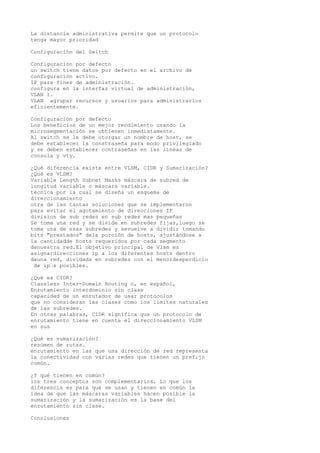

3. La distancia administrativa permite que un protocolo
tenga mayor prioridad
Configuración del Switch
Configuración por defecto
un switch tiene datos por defecto en el archivo de
configuración activo.
IP para fines de administración.
configura en la interfaz virtual de administración,
VLAN 1.
VLAN agrupar recursos y usuarios para administrarlos
eficientemente.
Configuración por defecto
Los beneficios de un mejor rendimiento usando la
microsegmentación se obtienen inmediatamente.
Al switch se le debe otorgar un nombre de host, se
debe establecer la constraseña para modo privilegiado
y se deben establecer contraseñas en las líneas de
consola y vty.
¿Qué diferencia existe entre VLSM, CIDR y Sumarización?
¿Qué es VLSM?
Variable Length Subnet Masks máscara de subred de
longitud variable o máscara variable.
técnica por la cual se diseña un esquema de
direccionamiento
otra de las tantas soluciones que se implementaron
para evitar el agotamiento de direcciones IP
division de sub redes en sub redes mas pequeñas
Se toma una red y se divide en subredes fijas,luego se
toma una de esas subredes y sevuelve a dividir tomando
bits "prestados" dela porción de hosts, ajustándose a
la cantidadde hosts requeridos por cada segmento
denuestra red.El objetivo principal de Vlsm es
asignardirecciones ip a los diferentes hosts dentro
deuna red, dividada en subredes con el menordesperdicio
de ip’s posibles.
¿Qué es CIDR?
Classless Inter-Domain Routing o, en español,
Enrutamiento interdominio sin clase
capacidad de un enrutador de usar protocolos
que no consideran las clases como los límites naturales
de las subredes.
En otras palabras, CIDR significa que un protocolo de
enrutamiento tiene en cuenta el direccionamiento VLSM
en sus
¿Qué es sumarización?
resúmen de rutas.
enrutamiento en las que una dirección de red representa
la conectividad con varias redes que tienen un prefijo
común.
¿Y qué tienen en común?
los tres conceptos son complementarios. Lo que los
diferencia es para qué se usan y tienen en común la
idea de que las máscaras variables hacen posible la
sumarización y la sumarización es la base del
enrutamiento sin clase.
Conclusiones

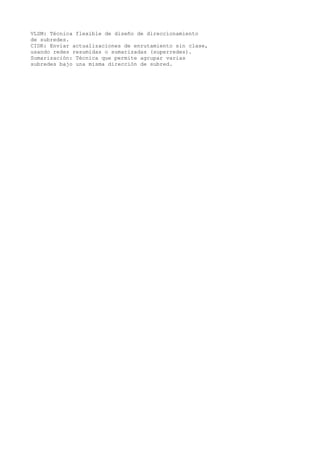

4. VLSM: Técnica flexible de diseño de direccionamiento
de subredes.
CIDR: Enviar actualizaciones de enrutamiento sin clase,
usando redes resumidas o sumarizadas (superredes).
Sumarización: Técnica que permite agrupar varias
subredes bajo una misma dirección de subred.
