1. REDES
Y COMUNICACIONES

2. TIPOS DE REDES
 Las redes debemos clasificarlas por el cubrimiento que
estas realizan encontrando las siguientes:

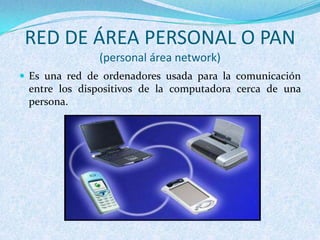

3. RED DE ÁREA PERSONAL O PAN
(personal área network)
 Es una red de ordenadores usada para la comunicación
entre los dispositivos de la computadora cerca de una
persona.

4. RED DE ÁREA LOCAL O LAN
(local área network)
 Es una red que se limita a
un área especial
relativamente pequeña
tal como un cuarto, un
solo edificio, una nave, o
un avión. Las redes de
área local a veces se
llaman a red de
localización.

5. RED DE ÁREA DE CAMPUS O CAN
(campus área network)
 Es una red de computadoras que conecta redes de área
local a través de un área geográfica limitada, como un
campus universitario, o una base militar.

6. RED DE ÁREA METROPOLITANA
(metropolitan área network o MAN)
 Es una red de alta
velocidad (banda
ancha) más amplia
que una red LAN
que da cobertura en
un área geográfica
extensa
relativamente a una
ciudad.

7. RED DE ÁREA AMPLIA
(wide área network, WAN)
 Son redes informáticas que se extienden sobre un área
geográfica extensa, departamento, país o continente.

8. RED DE ÁREA DE ALMACENAMIENTO
 Es una red concebida para conectar servidores, matrices
(arrays) de discos y librerías de soporte.

9. RED DE ÁREA LOCAL VIRTUAL
(VIRTUAL LAN, VLAN)
 Es un grupo de computadoras
con un conjunto común de
recursos a compartir y de
requerimientos, que se
comunican como si
estuvieran adjuntos a una
división lógica de redes de
computadoras en la cual
todos los nodos pueden
alcanzar a los otros por medio
de broadcast (dominio de
broadcast 14) en la capa de
enlace de datos, a pesar de su
diversa localización física.

10. REDES INALÁMBRICAS DE ÁREA PERSONAL
(WPAN)
 Son redes inalámbricas de corto
alcance que abarcan un área de
algunas decenas de metros.
Este tipo de red se usa
generalmente para conectar
dispositivos periféricos (por
ejemplo, impresoras, teléfonos
móviles y electrodomésticos) o
un asistente personal digital
(PDA) a un ordenador sin
conexión por cables. También
se pueden conectar de forma
inalámbrica dos ordenadores
cercanos.

11. REDES DE ÁREA LOCAL INALÁMBRICAS
(WLAN)
 Es una red que cubre
un área equivalente a
la red local de una
empresa, con un
alcance aproximado
de cien metros.
Permite que las
terminales que se
encuentran dentro
del área de cobertura
puedan conectarse
entre sí.

12. REDES INALÁMBRICAS DE ÁREA METROPOLITANA
(WNAM)
 Se conocen como bucle
local inalámbrico (WLL,
Wireless Local Loop). Las
WMAN se basan en el
estándar IEEE 802.16. Los
bucles locales
inalámbricos ofrecen una
velocidad total efectiva de
1 a 10 Mbps, con un
alcance de 4 a 10
kilómetros, algo muy útil
para compañías de
telecomunicaciones

13. REDES INALÁMBRICAS

14. RED DE INTERNET
 Internet es la red de redes por su cubrimiento global, también se le ha dado el
nombre de “autopista de la información” debido a que es una “ruta” en donde
podemos encontrar casi todo lo que buscamos en diferentes formatos. Esta red
está permitiendo que cualquier dispositivo con conexión pueda establecer una
comunicación inmediata con cualquier parte del mundo para obtener
información que se requiera y ha permitido establecer millones de vínculos de
personas de todo el mundo.

15. COMPONENTES DE HARDWARE
SERVIDOR LA TARJETA DE RED
 se define como un tipo de software
que realiza ciertas tareas, también se
utiliza para referirse al ordenador
físico con una configuración
especial para el funcionamiento del
software, el propósito de la máquina
(servidor) es proveer datos
necesarios, de modo que otras
máquinas puedan utilizarlos
 Es la encargada de conectar
físicamente a los computadores de
una red por medio alámbrico y no
alámbrico. Esta se instala en la parte
interna del computador y se
configura mediante el software
operativo configurado en
computador

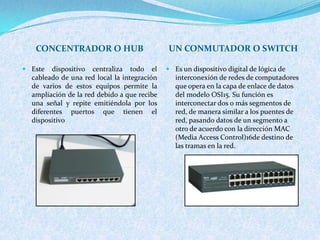

16. CONCENTRADOR O HUB UN CONMUTADOR O SWITCH
 Este dispositivo centraliza todo el
cableado de una red local la integración
de varios de estos equipos permite la
ampliación de la red debido a que recibe
una señal y repite emitiéndola por los
diferentes puertos que tienen el
dispositivo
 Es un dispositivo digital de lógica de
interconexión de redes de computadores
que opera en la capa de enlace de datos
del modelo OSI15. Su función es
interconectar dos o más segmentos de
red, de manera similar a los puentes de
red, pasando datos de un segmento a
otro de acuerdo con la dirección MAC
(Media Access Control)16de destino de
las tramas en la red.

17. REPETIDORES BRIDGES
 Este dispositivo se encarga de
aumentar la señal de datos enviados
ya que a cierta distancia se pierde la
integridad de los datos. En otras
palabras, se encarga de impulsar
nuevamente los datos y para no
perder las conexiones.
 Dispositivo también llamado puente
que se utilizan para segmentar
grandes redes en otras más
pequeñas o es su defecto unir dos
redes haciendo una conexión
interna invisible a los usuarios.

18. ROUTERS CORTAFUEGOS O FIREWALLS
 Este dispositivo se encarga de dirigir
el tráfico de una red a otra, el cual se
ha vuelto muy común en las casas ya
que se adquiere con los servicios de
internet de banda ancha, anqué son
de baja gama y básicos cumplen las
funciones mínimas de conexión
entre redes
 Este dispositivo actúa como
hardware o software, que se
conecta entre la red y el cable de
la conexión a Internet o un
programa que se instala en el
computador que tiene el módem
que conecta con Internet

19. COMPONENTES DE SOFTWARE
PLATAFORMAS DE SERVIDOR
(Server Platforms)
SERVIDORES DE APLICACIONES
(Application Servers)
 Un término usado a menudo como
sinónimo de sistema operativo, la
plataforma es el hardware o software
subyacentes para un sistema, es decir, el
motor que dirige el servidor, Los
principales sistemas operativos para
servidor son: Linux (RedHat, Debian),
UNIX (FreeBSD, Solaris) y Windows
(Server).
 Designados a veces como un tipo de
middleware (software que conecta dos
aplicaciones), los servidores de
aplicaciones ocupan una gran parte del
territorio entre los servidores de bases de
datos y el usuario, y a menudo los
conectan.

20. SERVIDORES DE AUDIO/VIDEO
(Audio/Video Servers)
SERVIDORES DE CHAT
(Chat Servers)
 Los servidores de Audio/Video
añaden capacidades multimedia
a los sitios web permitiendo les
mostrar contenido multimedia
en forma de flujo continuo
(streaming) desde el servidor.
 Los servidores de chat permiten
intercambiar información a una
gran cantidad de usuarios
ofreciendo la posibilidad de
llevar a cabo discusiones en
tiempo real.

21. SERVIDORES DE FAX
(Fax Servers)
SERVIDORES FTP
(FTP Servers)
 Un servidor de fax es una
solución ideal para
organizaciones que tratan de
reducir el uso del teléfono
pero necesitan enviar
documentos por fax.
 Uno de los servicios más
antiguos de Internet, File
Transfer Protocol permite
mover uno o más
archivos...Leer más

22. SERVIDORES GROUPWARE
(Groupware Servers)
SERVIDORES IRC
(IRC Servers)
 Un servidor groupware es un
software diseñado para permitir
colaborar a los usuarios, sin
importar la localización, vía
Internet o vía Intranet
corporativo y trabajar juntos en
una atmósfera virtual.
 Otra opción para usuarios que
buscan la discusión en tiempo
real, Internet Relay Chat
consiste en varias redes de
servidores separadas que
permiten que los usuarios
conecten el uno al otro vía una
red IRC.

23. SERVIDORES DE LISTAS
(List Servers)
SERVIDORES DE CORREO
(Mail Servers)
 Los servidores de listas ofrecen
una manera mejor de manejar
listas de correo electrónico, bien
sean discusiones interactivas
abiertas al público o listas
unidireccionales de anuncios,
boletines de noticias o
publicidad.
 Casi tan ubicuos y cruciales
como los servidores web, los
servidores de correo mueven y
almacenan el correo electrónico
a través de las redes corporativas
(vía LANs y WANs) y a través de
Internet.

24. SERVIDORES DE NOTICIAS
(News Servers)
SERVIDORES PROXY
(Proxy Servers)
 Los servidores de noticias
actúan como fuente de
distribución y entrega para los
millares de grupos de noticias
públicos actualmente accesibles
a través de la red de noticias
USENET.
 Los servidores proxy se sitúan
entre un programa del cliente
(típicamente un navegador) y un
servidor externo (típicamente
otro servidor web) para filtrar
peticiones, mejorar el
funcionamiento y compartir
conexiones.

25. SERVIDORES TELNET
(Telnet Servers)
SERVIDORES WEB
(Web Servers)
 Un servidor telnet permite a
los usuarios entrar en un
ordenador huésped y realizar
tareas como si estuviera
trabajando directamente en
ese ordenador.
 Básicamente, un servidor web
sirve contenido estático a un
navegador (Firefox, Explorer,
Opera, Safari, otros), carga un
archivo y lo sirve a través de la
red.

26. MEDIOS DE COMUNICACIÓN
CONEXIÓN CABLE COAXIAL
 Tenía una gran utilidad por sus propiedades de transmisión de
voz, audio, video, texto e imágenes. Fue muy utilizado en
aplicaciones de datos en redes de área local (LAN), así como
en redes Token Ring o Ethernet.
 Está estructurado por los siguientes componentes de adentro
hacía fuera:
 Un núcleo de cobre sólido, o de acero con capa de cobre.
 Una capa aislante que reduce el núcleo o conductor,
generalmente de material de poli vinilo.
 Una capa de linaje metálico generalmente cobre o aleación de
aluminio entre tejido, cuya función es la de mantenerse la más
apretada para eliminar las interferencias.
 Por último tiene una capa final de recubrimiento que
normalmente suele ser de vinilo, xelón y polietileno uniforme
para mantener la calidad de las señales.

27. TIPOS DE CABLES COAXIALES
Dependiendo de su banda pueden ser de dos tipos:
CABLE CARACTERÍSTICAS
 Cable Coaxial Delgado 10-BASE-2
(denominado Thinnet o CheaperNet)
con un diámetro de 6 mm.
 Cable Coaxial Grueso 10-BASE-5
(Thicknet o Thick Ethernet). También se
denomina Cable Amarillo, ya que, por
convención, es de color amarillo.
 Cable coaxial fino (Ethernet
fino).Velocidad de transmisión: 10
Mb/seg. Segmentos: máximo de 185
metros.
 Cable coaxial grueso (Ethernet
grueso).Velocidad de transmisión: 10
Mb/seg. Segmentos: máximo de 500
metros.
Conectores BNC para cable coaxial
Tanto el coaxial delgado Thinnet como el grueso Ticket utilizan conectores BNC (Bayonet-
Neill-Concelman o British Naval Connector) para conectar los cables a los equipos.
Estos conectores pertenecen ala familia familia BNC Conector del cable BNC, Conector
BNC T , Prolongador BNC y Terminador BNC

28. CONEXIÓN CABLE PAR TRENZADO
(UTP, STP Y FTP)
 Es una forma de conexión en la que dos alambres
recubiertos por un plástico aislante son trenzado o
entrelazados para aumentar la potencia y la diafonía de los
cables adyacentes.
 El entrelazado o trenzado, está definido por el número de
vueltas por metro, forma parte de las especificaciones de
un tipo concreto de cable. Cuanto menor es el número de
vueltas, menor es la atenuación de la diafonía es decir es
mayor la interferencia

29. TIPOS DE CABLES QUE USAN PAR TRENZADO PARA REDES
 UTP acrónimo de Unshielded Twisted
Pair o Cable trenzado sin apantallar. Son
cables de pares trenzados sin apantallar
que se utilizan para diferentes
tecnologías de red local. Son de bajo
costo y de fácil uso, pero producen más
errores que otros tipos de cable y tienen
limitaciones para trabajar a grandes
distancias sin regeneración de la señal.
 STP acrónimo de UnshieldedTwistedPair
o Cable trenzado sin apantallar. Son
cables de pares trenzados sin apantallar
que se utilizan para diferentes
tecnologías de red local. Son de bajo
costo y de fácil uso, pero producen más
errores que otros tipos de cable y tienen
limitaciones para trabajar a grandes
distancias sin regeneración de la señal.

30.  FTP O S/STP: acrónimo de
FoiledTwistedPair o Par
trenzado con pantalla global
 CONECTORES RJ45 PARA
UTP, STP: Cuando se instala una red
el estándar de cableado estructurado
lo más utilizado y conocido en el
mundo está definido por la
Electronics Industries Association /
Telecommunications Industries
Association (EIA/TIA), de Estados
Unidos y FTP

31. CONEXIÓN FIBRA ÓPTICA
 Es un Medio de transmisión compuesto de hilos muy
finos de materiales transparentes ya sean de vidrio o
plástico por donde se envían los datos en forma de luz
a través del núcleo de la fibra, esta luz es emitida por
una fuente laser o un LED.

32. TIPOS DE FIBRA
 FIBRA MULTIMODO: Es aquella en la
que los haces de luz pueden circular por
más de un modo o camino. Esto supone
que no llegan todos a la vez. Una fibra
multimodo puede tener más de mil
modos de propagación de luz. Las fibras
multimodo se usan comúnmente en
aplicaciones de corta distancia, menores
a 1 km; es simple de diseñar y económico.
Su distancia máxima es de 2 km y usan
diodos láser de baja intensidad.
 FIBRA MONOMODO: Es una fibra
óptica en la que sólo se propaga un modo
de luz. Se logra reduciendo el diámetro
del núcleo de la fibra hasta un tamaño
(8,3 a 10 micrones) que sólo permite un
modo de propagación. Su transmisión es
paralela al eje de la fibra. A diferencia de
las fibras multimodo, las fibras
monomodo permiten alcanzar grandes
distancias (hasta 300 km
máximo, mediante un láser de alta
intensidad) y transmitir elevadas tasas de
información (decenas de Gb/s).

33. CONECTORES PARA FIBRA ÓPTICA
Los tipos de conectores disponibles son muy variados, entre los que podemos
encontrar se hallan los siguientes:
 FC, que se usa en la transmisión de datos y en las telecomunicaciones.
 FDDI, se usa para redes de fibra óptica.
 LC y MT-Array que se utilizan en transmisiones de alta densidad de datos.
 SC y SC-Dúplex se utilizan para la transmisión de datos.
 ST o BFOC se usa en redes de edificios y en sistemas de seguridad

34. CONEXIÓN POR AIRE
 Este tipo de configuración se considera no alámbrico ya que
utiliza el aire como medio de transmisión también se pueden
llamar medios no confinados. Cada uno viene siendo un
servicio que utiliza una banda del espectro de frecuencias
similar a las que utiliza la televisión y la radio.
 Los administradores del espectro a nivel mundial son los
miembros de la WorldRadiocommunicationConference (WRC)
de la International Telecommunication
 Antena Satelital
 Red Inalámbrica
 Conexión de PC a PC Inalámbrico,

35. TOPOLOGÍA
 Es la disposición física o lógica en la que se conectan los computadores a una
red también podríamos definirla como el diseño que se aplica a una red.
También se debe tener en cuenta que si una red tiene diversas topologías se la
llama mixta.
 TOPOLOGÍA DE RED EN BUS: Todas las estaciones están conectadas a una
línea principal de comunicaciones y realizan la transferencia de datos por esta
línea o canal.
 TOPOLOGÍA DE RED EN ESTRELLA: En esta Red nos conectamos a un
computador principal o servidor ya que todas transferencia de datos se realizara
únicamente por medio de servidor, proceso que facilita la supervisión y control
de toda información al ser la única ruta

36.  TOPOLOGÍA DE RED MIXTA: Es la combinación de cualquiera de las redes
existentes.
 TOPOLOGÍA DE RED EN ANILLO: Topología de red en la que las estaciones
de trabajo se conectan en forma de anillo. Cada estación está conectada a la
siguiente y la última está conectada a la primera. Cada estación tiene un
receptor y un transmisor que hace la función de repetidor, pasando la señal a la
siguiente estación del anillo.
 TOPOLOGÍA DE RED DE DOBLE ANILLO: Es el mismo procedimiento que
el anterior a diferencia que este sistema tienen un anillo adicional de respaldo
en caso de que uno falle el otros sostienen la red en funcionamiento, este tipo
de diseño de red es costoso pero favorece la seguridad en cuanto a la caída de
un anillo.
 TOPOLOGÍA DE RED EN ÁRBOL: Topología de red en la que los nodos están
colocados en forma de árbol. Desde una visión topológica, la conexión en árbol
es parecida a una serie de redes en estrella interconectadas también es una
variación de la red en bus.

37.  TOPOLOGÍA DE RED EN MALLA: La Red en malla es una topología de red
en la que cada estación de trabajo está conectada a uno o más de las otras
estaciones. De esta manera es posible llevar los mensajes de una estación a otra
por diferentes rutas.
 TOPOLOGÍA DE RED TOTALMENTE CONEXA: Cada Estación de trabajo se
conectará a cada estación, por medio de cables y no requiere un servidor.
Anqué es muy Segura y controla mucho mejor la privacidad de nuestros
datos, es difícil de instalar ya que representa costos muy altos para las
empresas.
IMÁGENES DE LAS TOPOLOGIAS

38. RED INALÁMBRICA WI-FI
 Los puntos de acceso (abreviado PA y a veces denominados zonas
locales de cobertura) pueden permitirles a las estaciones
equipadas con WiFi cercanas acceder a una red conectada a la
que el punto de acceso se conecta directamente. El estándar
802.11 define dos modos operativos o podemos definirlos como
topología de redes inalámbricas:
 El modo de infraestructura en el que los clientes de tecnología
inalámbrica se conectan a un punto de acceso. Éste es por lo
general el modo predeterminado para las tarjetas 802.11b.
 El modo ad-hoc en el que los clientes se conectan entre sí sin
ningún punto de acceso.

39. TOPOLOGÍA O MODO DE INFRAESTRUCTURA
 En el modo de infraestructura, cada estación informática (abreviado
EST) se conecta a un punto de acceso a través de un enlace inalámbrico.
La configuración formada por el punto de acceso y las estaciones
ubicadas dentro del área de cobertura se llama conjunto de servicio
básico o BSS. Estos forman una célula.

40. TOPOLOGÍA O MODO AD HOC
 Este diseño permite a los equipos clientes inalámbricos se
conectan entre sí para formar una red punto a punto, es
decir, una red en la que cada equipo actúa como cliente y
como punto de acceso simultáneamente.

41. RED CELULAR
 La topología celular (Inalámbrica) está compuesta por áreas circulares o
hexagonales, cada una de las cuales tiene un nodo individual en el centro o una
antena replicadora en este caso, en este sistema no hay un medio físico directos
de comunicación todo es por el aire por medio de frecuencias. La señal de
funcionamiento depende de la cantidad de replicadores para que los
dispositivos no pierdan comunicación ya que al salir del cubrimiento de la
señal el dispositivo se desconecta.

42. GRACIAS
