2. REDES Y COMUNICACIONES
Una red es un conjunto de equipos
informáticos conectados entre si por medio
de dispositivos físicos que envían y reciben
impulsos eléctricos, ondas electromagnéticas
o cualquier otro medio para el transporte de
datos permitiendo compartir información y
recursos.

3. TIPOS DE REDES
Red de área personal o PAN (personal área network):
Es una red de ordenadores usada para la comunicación
entre los dispositivos de la computadora cerca de una
persona.

4. Red de área local o LAN (local area network): es
una red que se limita a un area pequeña como una
casa un edificio, un avión.
Red de area de campus o CAN (campus area
network):
Es una red de computadoras que conecta redes
de area local a través de un area geográfica
limitada, como un campus universitario, o una
base militar.

5. Red de area metropolitana (metropolitan area network o
MAN): Es una red de alta velocidad mas amplia que una red
LAN que da cobertura en un area geográfica extensa puede
ser una cuidad.
Red de area amplia(wide area network,WAN):son redes
informáticas que se extienden sobre un area geográfica
extensa, departamento, país o continente.
Red de area de almacenamiento: (storage area network o
SAN): es una red diseñada para conectar servidores, matrices
de discos y librerías de soporte.

6. Red de area local virtual (virtual LAN, VLAN): Es un método
de crear redes lógicamente independientes dentro de una
misma red física.
Redes inalámbricas de area personal (WPAN): son redes
inalámbricas de corto alcance que abarcan algunas decenas
de metros, generalmente se usa para conectar dispositivos
periféricos a un ordenador sin conexión por cables, también
se pueden conectar entre ordenadores.

7. Redes de area local inalámbricas (WLAN): Es una red que
cubre un area equivalente a la red local con un alcance de
cien metros.
Redes inalámbricas de area metropolitana (WNAM): Ofrecen
una velocidad total efectiva de 1 a 10 10Mbps con una
alcance de 4 a 10 kilometros.

8. INTERNET
• El internet es la gran red de redes a nivel global
que nos permite compartir y obtener toda clase de
información en cualquier formato y además lo
podemos usar en diferentes aplicaciones como
como redes sociales, multimedia, comunicarnos
gratis por skype usando el chat, por voz y video.

9. HARDWARE QUE COMPONE UNA RED
Para saber que tipo de hardware y software requiere una
red debemos determinar cuales son nuestras
necesidades sus objetivos y funciones porque no es lo
mismo una red que opera en una empresa a la que
opera en una vivienda.
También tenemos en cuenta una serie de características
como lo son la capacidad, el numero de equipos que
pasan a ser estaciones de trabajo o terminales y se
procede a determinar las especificaciones del servidor
para garantizar un buen rendimiento de la red.

10. • Servidor: se conoce como un tipo de software que
realiza ciertas tareas, también se conoce como
ordenador físico, este esta diseñado para procesar y
almacenar grandes cantidades de información al
mismo tiempo con diferentes usuarios, aquí hablamos
de terabytes por eso cuenta con varios discos duros,
procesadores y tarjetas de red según la demanda, un
ordenador cuenta con un sistema operativo especial
para realizar sus funciones.

11. TIPOS DE SERVIDORES EN LA ACTUALIDAD
• Plataformas de servidor (server platforms, Servidores
de aplicaciones (application servers), Servidores de
audio/video (audio/video servers), Servidores de chat
(chat servers), Servidores de fax (fax servers),
Servidores FTP (FTP servers), Servidores groupware
(groupware servers), Servidores IRC ( IRC servers),
Servidores de correo (mail servers), Servidores de
noticias (news servers), Servidores Proxy), Servidores
Telnet (Telnet servers), Servidores web (web servers).

12. TARJETA DE RED (NIC)
• Conecta físicamente a los computadores de una red
por medio de alámbrico o inalámbrico. Esta va
instalada en la parte interna del computador y requiere
de un software INS.
• talado en el O.S. para que funcione.

13. • Concentrador o Hub: es el punto central del cableado
de una red y varios de estos permiten que la red se
expanda.
• Conmutador o switch: Es un dispositivo digital de logica
que permite conectar varias redes fusionandolas en
una sola este mejora la seguridad y rendimiento en una
red local.

14. • Repetidores: Dispositivo encargado de aumentar la
señal de los datos enviados debido a que la distancia
hace que se pierda la integridad de los datos, esta
especificado que cada 100mts se coloca un repetidor
para ampliar la red.
• Bridges: dispositivo usado para segmentar grandes
redes en mas pequeñas o une dos redes mediante una
conexión interna invisible para sus usuarios.

15. • Routers: Este dispositivo se encarga de dirigir el trafico
de una red a otra, cumplen funciones mínimas de
conexión entre redes.
• Firewalls: Este dispositivo actúa como hardware o
software que se conecta entre la red y el cable de
conexión a internet, en el caso de un modem es un
programa, evita que los datos sean robados por algún
intruso.

16. COMPONENTES DE SOFTWARE
• Plataformas de servidor: es hardware y software que
funcionan como O.S. actúan como motor para DIRIGIR
el servidor, los principales O.S. usados son: LINUX,
UNIX Y Windows Server.
• Servidores de aplicación: Designados a veces como un
tipo de middleware (software que conecta dos
aplicaciones).

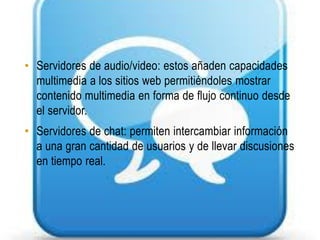

17. • Servidores de audio/video: estos añaden capacidades
multimedia a los sitios web permitiéndoles mostrar
contenido multimedia en forma de flujo continuo desde
el servidor.
• Servidores de chat: permiten intercambiar información
a una gran cantidad de usuarios y de llevar discusiones
en tiempo real.

18. • Servidores de Fax: reducen el uso del teléfono pero
necesitan enviar documentos por FAX.
• Servidores groupware: software que permite colaborar
a los usuarios para trabajar en un ambiente virtual.
• Servidores IRC: permiten que los usuarios se conecten
el uno al otro vía red IRC y puedan tener una discusión
en tiempo real.

19. • Servidores de listas: estos ofrecen una manera mejor
de manejar listas de correo electrónico.
• Servidores de correo: Estos mueven y almacenan el
correo electrónico a través de redes corporativas (vía
LAN y WANs) y a través de internet.
• Servidores de noticias: Actúan como fuente de
distribución y entrega para los millares de grupos de
noticias públicos actualmente accesibles a través de la
red de noticias USENET.

20. • Servidores Proxy: se sitúan entre u programa del
cliente y un servidor externo para filtrar peticiones,
mejorar el funcionamiento y compartir conexiones.
• Servidores Telnet:permite a los usuarios entrar en un
ordenador huésped y realizar tareas como si estuviera
trabajando directamente en ese ordenador.
• Servidores web: este servidor sirve contenido estático
a un navegador (Firefox, Google Chrome, opera, etc.)
carga un archivo y lo sirve a través de la red.

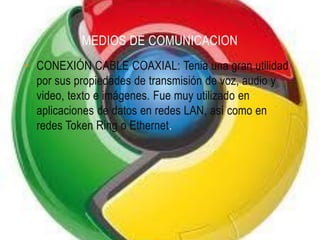

21. MEDIOS DE COMUNICACION
• CONEXIÓN CABLE COAXIAL: Tenia una gran utilidad
por sus propiedades de transmisión de voz, audio y
video, texto e imágenes. Fue muy utilizado en
aplicaciones de datos en redes LAN, así como en
redes Token Ring o Ethernet.

22. TIPOS DE CABLES COAXIALES
• Cable coaxial delgado 10-BASE-2 con velocidad de
transmisión de 10 Mb/seg, Segmentos máximo de 185
metros.
• Cable coaxial Grueso 10-BASE-5 con velocidad de
transmisión de 10Mb/seg, Segmentos máximo de 500
metros.

23. CONEXIÓN CABLE PAR TRENZADO (UTP, STP Y FTP)
• Es una forma de conexión en la que dos alambres
recubiertos por un plástico aislante son trenzados
para aumentar la potencia y la diafonía ( menos
interferencia) de los cables adyacentes.

24. TIPOS DE CABLES QUE USAN PAR TRENZADO PARA REDES
• UTP: Son cables de pares trenzados sin apantallar que se
utilizan para diferentes tecnologías de red local, son de
bajo costo y de fácil uso pero producen mas errores que
otros tipos de cable.
• STP: Son cables de cobre aislados dentro de una cubierta
protectora, STP se refiere a la cantidad de aislamiento
alrededor de un conjunto de cables y, por lo tanto, a su
inmunidad al ruido.
• FTP O S/STP: Acrónimo de foiledTwistedPair o Par
trenzado con pantalla global.

25. CONEXIÓN FIBRA OPTICA
• Es un medio de transmisión compuesto de hilos muy
finos de materiales transparente ya sean de vidrio o
plástico por donde se envían los datos en forma de luz
a través del núcleo de la fibra, esta luz es emitida por
una fuente laser o un LED.

26. TIPOS DE FIBRA
• Las diferentes trayectorias que puede seguir un haz de luz
en el interior de una fibra se denominan modos de
propagación. Y según el modo de propagación tendremos
dos tipos de fibra óptica:
• Fibra multimodo: En la que los haces de luz pueden
circular por mas de un modo o camino. Esto supone que no
llegan todos a la vez. Una fibra multimodo puede tener mas
de mil modos de propagación de luz.
• Estas se usan en aplicaciones de corta distancia, su
distancia es de 2 km.

27. • Fibra monomodo: es una fibra óptica en la que solo se
propaga un modo de luz permitiendo alcanzar grandes
distancias

28. TOPOLOGIA
•Es la disposición física o
lógica en la que se
conectan los
computadores a una red.

29. TOPOLOGIA DE RED EN BUS
• Todas las estaciones están conectadas a una línea
principal de comunicaciones y realizan la transferencia
de datos por esta línea o canal.

30. TOPOLOGIA DE RED EN ESTRLLA
• En esta red nos conectamos a un computador
principal o servidor ya que toda transferencia de
datos se realizara únicamente por medio de
servidor, proceso que facilita la supervisión y
control de toda información al ser la única ruta.

31. TOPOLOGÍA DE RED MIXTA
•Es la combinación de
cualquiera de las
redes existentes

32. TOPOLOGÍA DE RED DE ANILLO
• Topología en la que las estaciones de trabajo se
conectan en forma de anillo. Cada estación tiene un
receptor y un transmisor que hace la función de
repetidor, pasando la señal a la siguiente estación del
anillo.

33. TOPOLOGÍA DE RED DE DOBLE ANILLO
• Es el mismo procedimiento que el
anterior a diferencia que este sistema
es mas costoso tiene un anillo
adicional de respaldo en caso de que
uno falle el otro sostiene la red en
funcionamiento.

34. TOPOLOGÍA DE RED EN ÁRBOL
•Topología en la que los
nodos están colocados en
forma de árbol.

35. TOPOLOGÍA DE RED EN MALLA
• Topología en la que cada estación de
trabajo esta conectada a uno o mas de
las otras estaciones, de esta manera
es posible llevar los mensajes de una
estación a otra por diferentes rutas.

36. TOPOLOGÍA DE RED TOTALMENTE CONEXA
• Cada estación de trabajo se
conectara a cada estación, por
medio de cables y no requiere
un servidor es confiable y muy
costosa.

37. RED INALÁMBRICA WI-FI
Es un mecanismo de conexión de dispositivos
electrónicos de forma inalámbrica.

38. TOPOLOGIA EN MODO DE INFRAESTRUCTURA
• Cada estación informática se conecta a un
punto de acceso a través de un enlace
inalámbrico. La configuración formada por el
punto de acceso y las estaciones ubicadas del
área de cobertura se llama conjunto de servicio
básico o BSS.

39. TOPOLOGIA EN MODO AD HOC
• Permite a los equipos clientes
inalámbricos conectarse entre si
para formando una red punto a
punto en donde cada equipo actúa
como cliente y como punto de
acceso simultáneamente
