Una red LAN permite que las PC compartan programas, información y recursos. Las PC deben estar cerca geográficamente para intercambiar información. Una red WAN no tiene esta limitación geográfica y puede incluir diferentes tipos de computadoras y usar enlaces como satélites o fibra óptica.

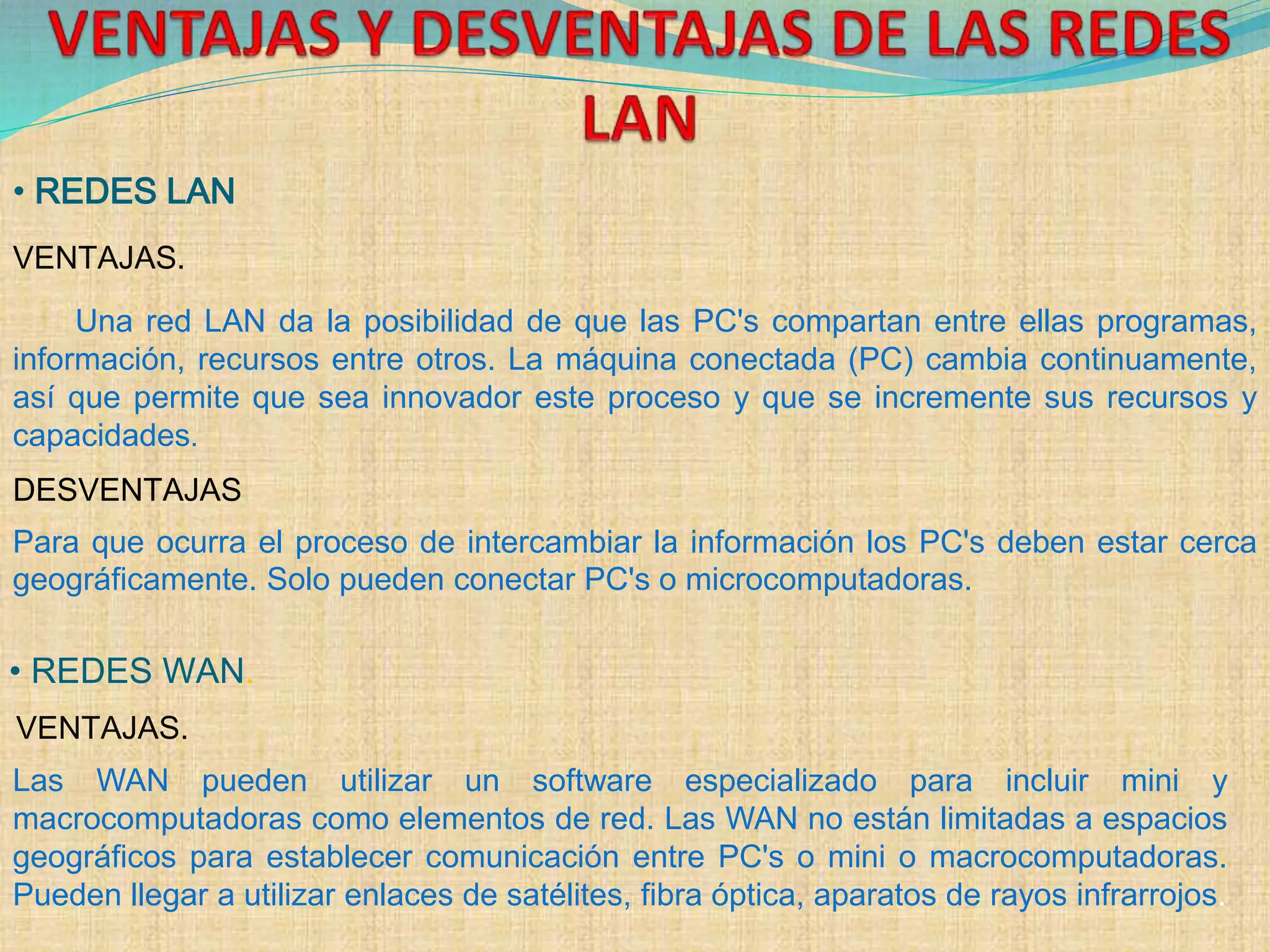

1. Una red LAN da la posibilidad de que las PC's compartan entre ellas programas,
información, recursos entre otros. La máquina conectada (PC) cambia continuamente,
así que permite que sea innovador este proceso y que se incremente sus recursos y
capacidades.
• REDES LAN
Para que ocurra el proceso de intercambiar la información los PC's deben estar cerca
geográficamente. Solo pueden conectar PC's o microcomputadoras.
• REDES WAN.
VENTAJAS.
DESVENTAJAS.
VENTAJAS.
Las WAN pueden utilizar un software especializado para incluir mini y
macrocomputadoras como elementos de red. Las WAN no están limitadas a espacios
geográficos para establecer comunicación entre PC's o mini o macrocomputadoras.
Pueden llegar a utilizar enlaces de satélites, fibra óptica, aparatos de rayos infrarrojos.

2. Los equipos deben poseer gran capacidad de memoria, si se quiere que el acceso
sea rápido. Poca seguridad en las computadoras (infección de virus, eliminación de
programas, entre otros).
• RED WAN
El término coaxial quiere decir eje
común ya que un cable coaxial está
formado por un conductor central
rodeado de una capa de material
aislante o dieléctrico, rodeada a su
vez por una malla de hilos
conductores cubierta por una funda
de material aislante y protector,
formando así cuatro capas
concéntricas, como se ve en la figura:
DESVENTAJAS.
PRINCIPALES TIPOS DE CABLES
CABLE COAXIAL

3. En este tipo de cable, los conductores aislados se trenzan entre sí en pares y todos los
pares del cable a su vez. Esto reduce las interferencias entre pares y la emisión de
señales. Estos cables se utilizan, sobre todo, para los sistemas de cableado integral,
combinando telefonía y redes de transmisión de datos.
PRINCIPALES TIPOS DE CABLES
PAR TRENZADO BLINDADO (STP, Shielded Twisted Pair)

4. PRINCIPALES TIPOS DE CABLES
PAR TRENZADO SIN BLINDAJE (UTP, Unshielded Twisted Pair)
En este tipo de cable, los conductores aislados se trenzan entre sí en pares y todos los
pares del cable a su vez. Esto reduce las interferencias entre pares y la emisión de
señales. Estos cables se utilizan, sobre todo, para los sistemas de cableado integral,
combinando telefonía y redes de transmisión de datos.

5. PRINCIPALES TIPOS DE CABLES
FIBRA OPTICA
Las fibras se utilizan como guías de haces de luz láser sobre los cuales se modulan las
señales que transmiten la información, permitiendo que la luz describa trayectorias
curvas.

6. PRINCIPALES TIPOS DE CABLES
RADIO
Las ondas de radio fueron el primer medio utilizado para transmitir información y,
gracias a los avances tecnológicos como la telefonía celular y el auge de los equipos
portátiles, se están convirtiendo en uno de los medios de transmisión más utilizados en
la actualidad para las redes inalámbricas de voz y datos.

7. Una red de computadoras esta conectada tanto por hardware como por software. El hardware
incluye tanto las tarjetas de interfaz de red como los cables que las unen, y el software incluye los
controladores (programas que se utilizan para gestionar los dispositivos y el sistema operativo de
red que gestiona la red. A continuación se listan los componentes:
• SERVIDOR.
Este ejecuta el sistema operativo de red y ofrece los
servicios de red a las estaciones de trabajo.
• ESTACIONES DE TRABAJO.
Cuando una computadora se conecta a una red, la primera se
convierte en un nodo de la ultima y se puede tratar como una
estación de trabajo o cliente. Las estaciones de trabajos pueden
ser computadoras personales con el DOS, Macintosh, Unix, OS/2
o estaciones de trabajos sin discos.
• PLACAS DE INTERFAZ DE RED.
Toda computadora que se conecta a una red necesita de una
tarjeta de interfaz de red que soporte un esquema de red
específico, como Ethernet, ArcNet o Token Ring. El cable de red
se conectara a la parte trasera de la tarjeta.

8. • RECURSOS PERIFÉRICOS Y COMPARTIDOS.
Entre los recursos compartidos se incluyen los dispositivos
de almacenamiento ligados al servidor, las unidades de
discos ópticos, las impresoras, los trazadores y el resto de
equipos que puedan ser utilizados por cualquiera en la red.

9. Para implementar una red se requiere a nivel básico de dos dispositivos de red,
cada uno con su tarjeta de red o NIC, sin embargo, dependiendo de la
tecnología y tamaño de la red es necesario incorporar diversos dispositivos
como son:
TARJETA DE RED / UNIDAD DE ACCESO AL MEDIO (NIC/MAU)
Tarjeta de Interfaz de Red o
Network Interface Card (NIC) o
Unidad de Acceso al Medio,
Medium Access Unit (MAU). Es el
dispositivo que conecta la estación
(ordenador u otro equipo de red)
con el medio físico. Se suele
hablar de tarjetas en el caso de los
ordenadores, ya que la
presentación suele ser como una
tarjeta de ampliación de los
mismos, diferente de la placa de
CPU, aunque cada vez son más
los equipos que disponen de
interfaz de red, principalmente
Ethernet, incorporado.

10. CONCENTRADOR
Los Concentradores o Hubs
son equipos que permiten
estructurar el cableado de las
redes. La variedad de tipos y
características de estos
equipos es muy grande ya
que existen para todos los
tipos de medios físicos.
Usualmente son utilizados
para conectar segmentos de
una LAN. Contiene múltiples
puertos.
Cuando un paquete de datos
llega a un puerto, este es
copiado a los demás para que
todos los segmentos de la
LAN puedan ver todos los
paquetes
.

11. REPETIDORES
Los Repetidores o Repeaters
son equipos que actúan a
nivel físico. Prolongan la
longitud de la red uniendo dos
segmentos, replicando y
amplificando la señal, pero
junto con ella amplifican
también el ruido.
La red sigue siendo una sola,
con lo cual, son válidas las
limitaciones en cuanto al
número de estaciones que
pueden compartir el medio.
Los repetidores análogos
frecuentemente amplifican la
señal junto con el ruido
causado por la pérdida en la
transmisión, mientras que los
digitales pueden reconstruir
una señal casi a su calidad
original.

12. PUENTES
Un puente puede unir Redes
Locales de la misma o diferente
tecnología por tratarse de
dispositivos independientes del
protocolo. Reenvían paquetes sin
analizar y reenrutar los mensajes,
produciendo las señales, con lo
cual no se transmite ruido a
través de ellos. Si bien son más
rápidos que los enrutadores,
también son menos versátiles.

13. Ruteadores
Los Ruteadores, Enrutadores o
Routers son equipos de interconexión
de redes que actuán a nivel de los
protocolos de red . Permite utilizar
varios sistemas de interconexión
mejorando el rendimiento de la
transmisión entre redes. Su
funcionamiento es más lento que los
puentes pero su capacidad es mayor.
Permiten, incluso, enlazar dos redes
basadas en un protocolo, por medio
de otra que utilice un protocolo
diferente. Para los enrutadores no es
relevante el tipo de datos que
manejan.

14. Puenteadores
Los puenteadores son dispositivos
que funcionan como puente y
enrutador, de ahí su nombre.
También son conocidos como
brouters, pronunciado bruters.
Un puenteador tiene codificado el
reconocimiento de ciertos tipos de
paquetes y los enruta, mientras que
los demás tipos simplemente son
reenviados a las redes conectadas al
dispositivo, como lo haría un puente.

15. Pasarelas
Las Pasarelas o Gateways son equipos
para interconectar redes con protocolos
y arquitecturas completamente
diferentes a todos los niveles de
comunicación. La traducción de las
unidades de información reduce mucho
la velocidad de transmisión a través de
estos equipos.
