Este documento describe los diferentes tipos de refrigerantes, incluyendo refrigerantes antiguos, modernos y alternativos. Explica la nomenclatura utilizada para identificar los refrigerantes y sus características físicas. También cubre temas como fuentes de pérdida de refrigerante, implementación de nuevos procedimientos de servicio, y seguridad en el almacenamiento y manejo de refrigerantes.

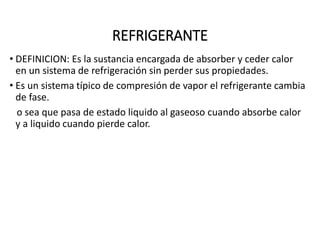

1. REFRIGERANTE
• DEFINICION: Es la sustancia encargada de absorber y ceder calor
en un sistema de refrigeración sin perder sus propiedades.
• Es un sistema típico de compresión de vapor el refrigerante cambia
de fase.
o sea que pasa de estado liquido al gaseoso cuando absorbe calor
y a liquido cuando pierde calor.

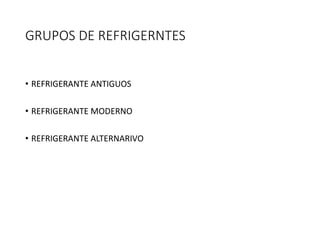

2. GRUPOS DE REFRIGERNTES
• REFRIGERANTE ANTIGUOS
• REFRIGERANTE MODERNO
• REFRIGERANTE ALTERNARIVO

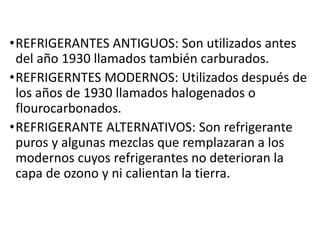

3. •REFRIGERANTES ANTIGUOS: Son utilizados antes
del año 1930 llamados también carburados.
•REFRIGERNTES MODERNOS: Utilizados después de
los años de 1930 llamados halogenados o
flourocarbonados.
•REFRIGERANTE ALTERNATIVOS: Son refrigerante
puros y algunas mezclas que remplazaran a los
modernos cuyos refrigerantes no deterioran la
capa de ozono y ni calientan la tierra.

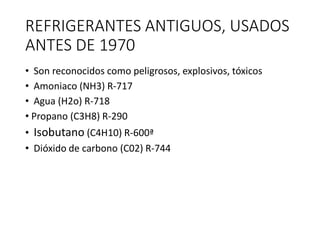

4. REFRIGERANTES ANTIGUOS, USADOS
ANTES DE 1970
• Son reconocidos como peligrosos, explosivos, tóxicos
• Amoniaco (NH3) R-717
• Agua (H2o) R-718
• Propano (C3H8) R-290
• Isobutano (C4H10) R-600ª
• Dióxido de carbono (C02) R-744

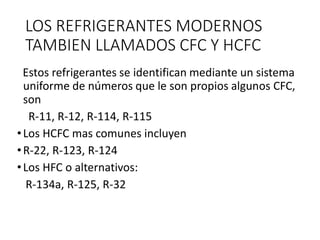

5. LOS REFRIGERANTES MODERNOS
TAMBIEN LLAMADOS CFC Y HCFC
Estos refrigerantes se identifican mediante un sistema
uniforme de números que le son propios algunos CFC,
son
R-11, R-12, R-114, R-115
•Los HCFC mas comunes incluyen
•R-22, R-123, R-124
•Los HFC o alternativos:
R-134a, R-125, R-32

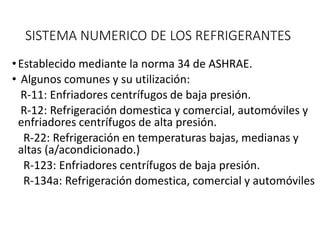

6. SISTEMA NUMERICO DE LOS REFRIGERANTES
•Establecido mediante la norma 34 de ASHRAE.
• Algunos comunes y su utilización:
R-11: Enfriadores centrífugos de baja presión.
R-12: Refrigeración domestica y comercial, automóviles y
enfriadores centrífugos de alta presión.
R-22: Refrigeración en temperaturas bajas, medianas y
altas (a/acondicionado.)
R-123: Enfriadores centrífugos de baja presión.
R-134a: Refrigeración domestica, comercial y automóviles

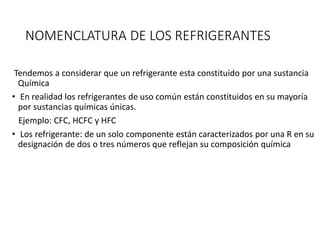

7. NOMENCLATURA DE LOS REFRIGERANTES
Tendemos a considerar que un refrigerante esta constituido por una sustancia
Química
• En realidad los refrigerantes de uso común están constituidos en su mayoría
por sustancias químicas únicas.
Ejemplo: CFC, HCFC y HFC
• Los refrigerante: de un solo componente están caracterizados por una R en su
designación de dos o tres números que reflejan su composición química

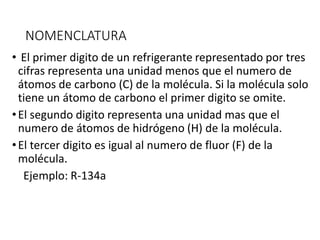

8. NOMENCLATURA
• El primer digito de un refrigerante representado por tres
cifras representa una unidad menos que el numero de
átomos de carbono (C) de la molécula. Si la molécula solo
tiene un átomo de carbono el primer digito se omite.
•El segundo digito representa una unidad mas que el
numero de átomos de hidrógeno (H) de la molécula.
•El tercer digito es igual al numero de fluor (F) de la
molécula.
Ejemplo: R-134a

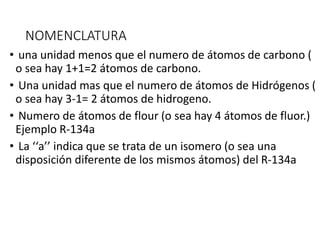

9. NOMENCLATURA
• una unidad menos que el numero de átomos de carbono (
o sea hay 1+1=2 átomos de carbono.
• Una unidad mas que el numero de átomos de Hidrógenos (
o sea hay 3-1= 2 átomos de hidrogeno.
• Numero de átomos de flour (o sea hay 4 átomos de fluor.)
Ejemplo R-134a
• La ‘‘a’’ indica que se trata de un isomero (o sea una
disposición diferente de los mismos átomos) del R-134a

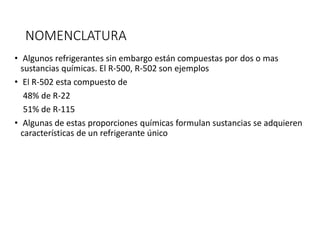

10. NOMENCLATURA
• Algunos refrigerantes sin embargo están compuestas por dos o mas
sustancias químicas. El R-500, R-502 son ejemplos
• El R-502 esta compuesto de
48% de R-22
51% de R-115
• Algunas de estas proporciones químicas formulan sustancias se adquieren
características de un refrigerante único

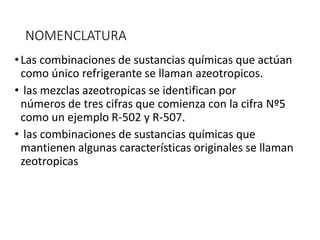

11. NOMENCLATURA
•Las combinaciones de sustancias químicas que actúan
como único refrigerante se llaman azeotropicos.
• las mezclas azeotropicas se identifican por
números de tres cifras que comienza con la cifra Nº5
como un ejemplo R-502 y R-507.
• las combinaciones de sustancias químicas que
mantienen algunas características originales se llaman
zeotropicas

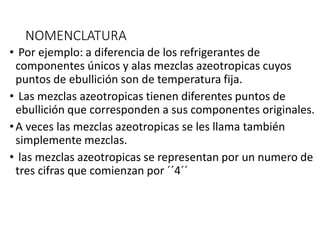

12. NOMENCLATURA
• Por ejemplo: a diferencia de los refrigerantes de
componentes únicos y alas mezclas azeotropicas cuyos
puntos de ebullición son de temperatura fija.
• Las mezclas azeotropicas tienen diferentes puntos de
ebullición que corresponden a sus componentes originales.
•A veces las mezclas azeotropicas se les llama también
simplemente mezclas.
• las mezclas azeotropicas se representan por un numero de
tres cifras que comienzan por ´´4´´

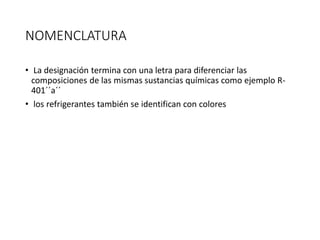

13. NOMENCLATURA
• La designación termina con una letra para diferenciar las
composiciones de las mismas sustancias químicas como ejemplo R-
401´´a´´
• los refrigerantes también se identifican con colores

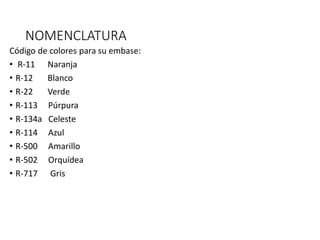

14. NOMENCLATURA
Código de colores para su embase:
• R-11 Naranja
• R-12 Blanco
• R-22 Verde
• R-113 Púrpura
• R-134a Celeste
• R-114 Azul
• R-500 Amarillo
• R-502 Orquídea
• R-717 Gris

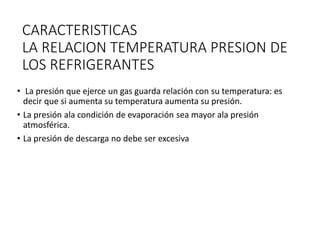

15. CARACTERISTICAS
LA RELACION TEMPERATURA PRESION DE
LOS REFRIGERANTES
• La presión que ejerce un gas guarda relación con su temperatura: es
decir que si aumenta su temperatura aumenta su presión.
• La presión ala condición de evaporación sea mayor ala presión
atmosférica.
• La presión de descarga no debe ser excesiva

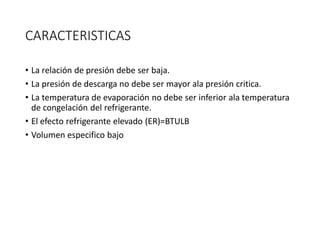

16. CARACTERISTICAS
• La relación de presión debe ser baja.
• La presión de descarga no debe ser mayor ala presión critica.
• La temperatura de evaporación no debe ser inferior ala temperatura
de congelación del refrigerante.
• El efecto refrigerante elevado (ER)=BTULB
• Volumen especifico bajo

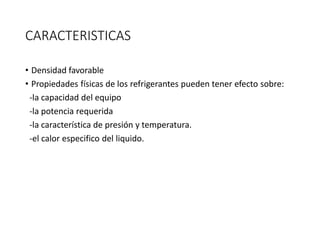

17. CARACTERISTICAS
• Densidad favorable
• Propiedades físicas de los refrigerantes pueden tener efecto sobre:
-la capacidad del equipo
-la potencia requerida
-la característica de presión y temperatura.
-el calor especifico del liquido.

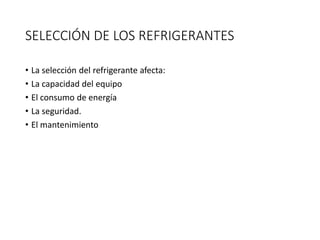

18. SELECCIÓN DE LOS REFRIGERANTES
• La selección del refrigerante afecta:
• La capacidad del equipo
• El consumo de energía
• La seguridad.
• El mantenimiento

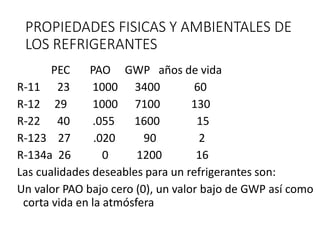

19. PROPIEDADES FISICAS Y AMBIENTALES DE
LOS REFRIGERANTES
PEC PAO GWP años de vida
R-11 23 1000 3400 60
R-12 29 1000 7100 130
R-22 40 .055 1600 15
R-123 27 .020 90 2
R-134a 26 0 1200 16
Las cualidades deseables para un refrigerantes son:
Un valor PAO bajo cero (0), un valor bajo de GWP así como
corta vida en la atmósfera

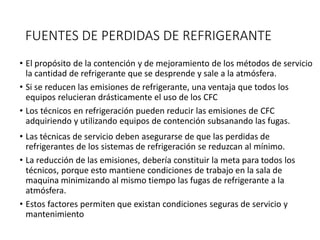

20. FUENTES DE PERDIDAS DE REFRIGERANTE
• El propósito de la contención y de mejoramiento de los métodos de servicio
la cantidad de refrigerante que se desprende y sale a la atmósfera.
• Si se reducen las emisiones de refrigerante, una ventaja que todos los
equipos relucieran drásticamente el uso de los CFC
• Los técnicos en refrigeración pueden reducir las emisiones de CFC
adquiriendo y utilizando equipos de contención subsanando las fugas.
• Las técnicas de servicio deben asegurarse de que las perdidas de
refrigerantes de los sistemas de refrigeración se reduzcan al mínimo.
• La reducción de las emisiones, debería constituir la meta para todos los
técnicos, porque esto mantiene condiciones de trabajo en la sala de
maquina minimizando al mismo tiempo las fugas de refrigerante a la
atmósfera.
• Estos factores permiten que existan condiciones seguras de servicio y
mantenimiento

21. FUENTES DE PERDIDAS DE REFRIGERANTE
EN LOS SISTEMAS DE REFRIGERACION
Las perdidas de refrigerante se producen principalmente por:
• Fugas
• Procedimiento de servicio deficiente
• Contaminación
• La alta presión en los sistemas
• Todas las perdidas pueden reducirse de siguiendo las directrices y utilizando
equipo sugerido para este propósito.

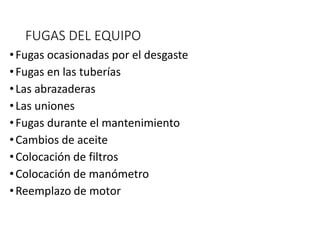

22. FUGAS DEL EQUIPO
•Fugas ocasionadas por el desgaste
•Fugas en las tuberías
•Las abrazaderas
•Las uniones
•Fugas durante el mantenimiento
•Cambios de aceite
•Colocación de filtros
•Colocación de manómetro
•Reemplazo de motor

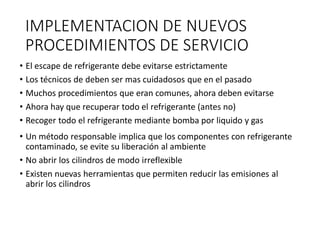

23. IMPLEMENTACION DE NUEVOS
PROCEDIMIENTOS DE SERVICIO
• El escape de refrigerante debe evitarse estrictamente
• Los técnicos de deben ser mas cuidadosos que en el pasado
• Muchos procedimientos que eran comunes, ahora deben evitarse
• Ahora hay que recuperar todo el refrigerante (antes no)
• Recoger todo el refrigerante mediante bomba por liquido y gas
• Un método responsable implica que los componentes con refrigerante
contaminado, se evite su liberación al ambiente
• No abrir los cilindros de modo irreflexible
• Existen nuevas herramientas que permiten reducir las emisiones al
abrir los cilindros

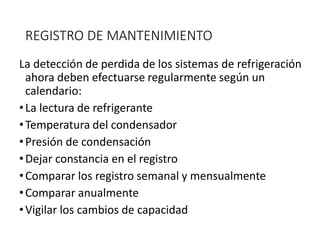

24. REGISTRO DE MANTENIMIENTO
La detección de perdida de los sistemas de refrigeración
ahora deben efectuarse regularmente según un
calendario:
•La lectura de refrigerante
•Temperatura del condensador
•Presión de condensación
•Dejar constancia en el registro
•Comparar los registro semanal y mensualmente
•Comparar anualmente
•Vigilar los cambios de capacidad

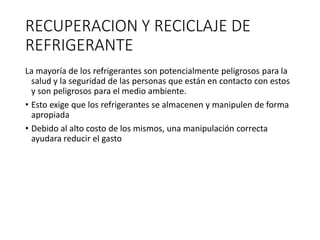

25. RECUPERACION Y RECICLAJE DE
REFRIGERANTE
La mayoría de los refrigerantes son potencialmente peligrosos para la
salud y la seguridad de las personas que están en contacto con estos
y son peligrosos para el medio ambiente.
• Esto exige que los refrigerantes se almacenen y manipulen de forma
apropiada
• Debido al alto costo de los mismos, una manipulación correcta
ayudara reducir el gasto

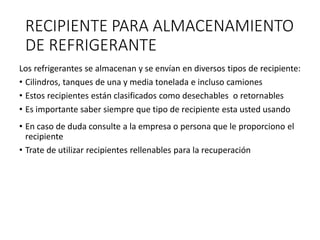

26. RECIPIENTE PARA ALMACENAMIENTO
DE REFRIGERANTE
Los refrigerantes se almacenan y se envían en diversos tipos de recipiente:
• Cilindros, tanques de una y media tonelada e incluso camiones
• Estos recipientes están clasificados como desechables o retornables
• Es importante saber siempre que tipo de recipiente esta usted usando
• En caso de duda consulte a la empresa o persona que le proporciono el
recipiente
• Trate de utilizar recipientes rellenables para la recuperación

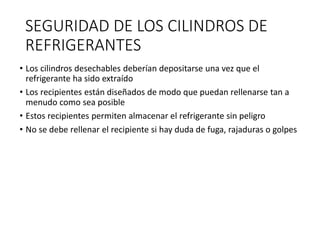

27. SEGURIDAD DE LOS CILINDROS DE
REFRIGERANTES
• Los cilindros desechables deberían depositarse una vez que el
refrigerante ha sido extraído
• Los recipientes están diseñados de modo que puedan rellenarse tan a
menudo como sea posible
• Estos recipientes permiten almacenar el refrigerante sin peligro
• No se debe rellenar el recipiente si hay duda de fuga, rajaduras o golpes

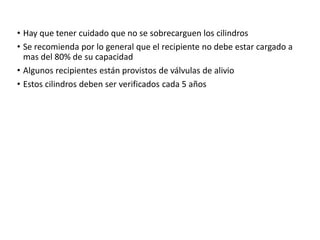

28. • Hay que tener cuidado que no se sobrecarguen los cilindros
• Se recomienda por lo general que el recipiente no debe estar cargado a
mas del 80% de su capacidad
• Algunos recipientes están provistos de válvulas de alivio
• Estos cilindros deben ser verificados cada 5 años
