1. FELIPE JULIO TORRES QUISPE
EVALUACION DEL REGULADOR DE VOLTAJE DE UN GENERADOR
(SP1189)
1.-OBJETIVO: Realizar una evaluación adecuada y eficiente del
componente sospechoso.

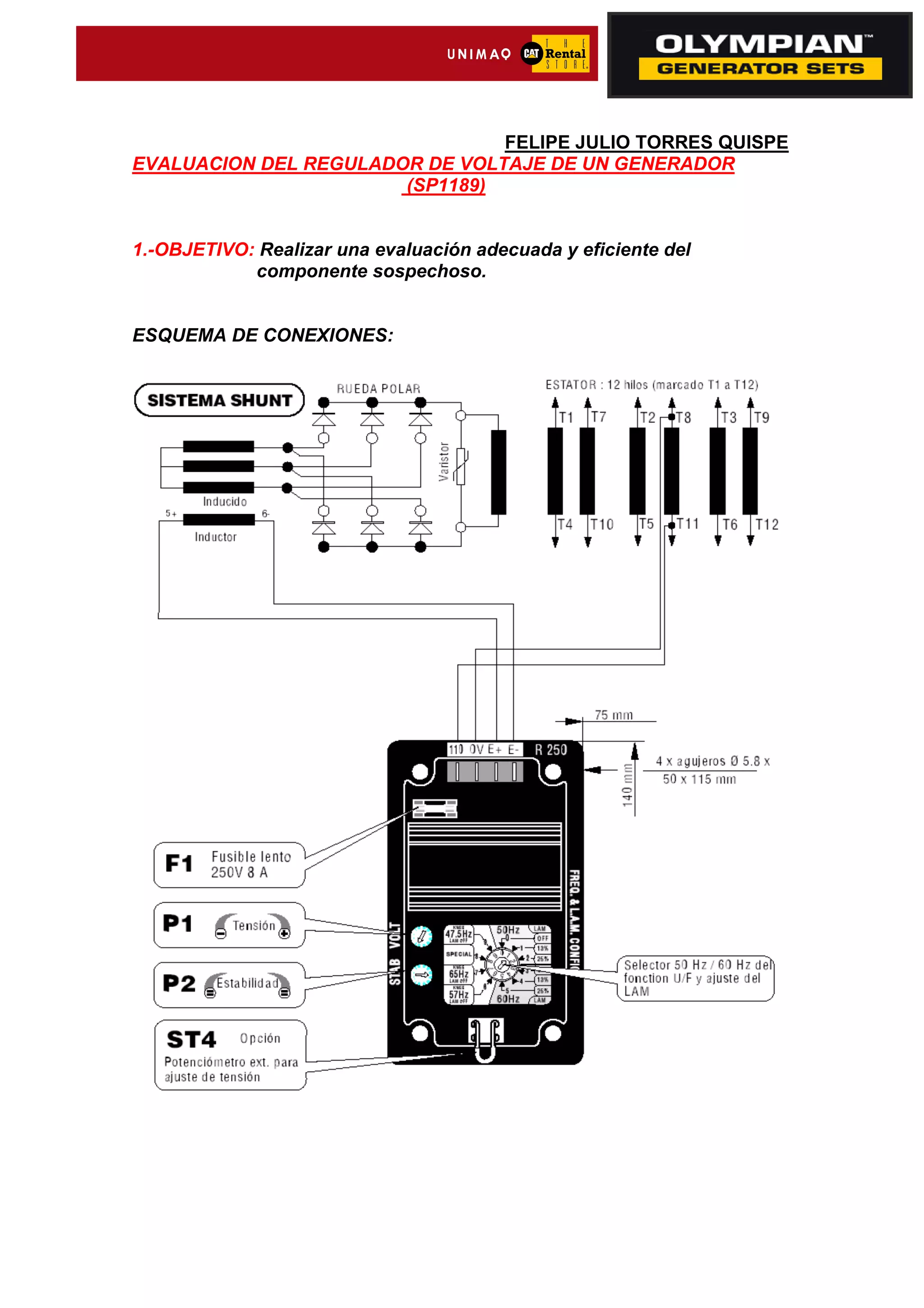

ESQUEMA DE CONEXIONES:

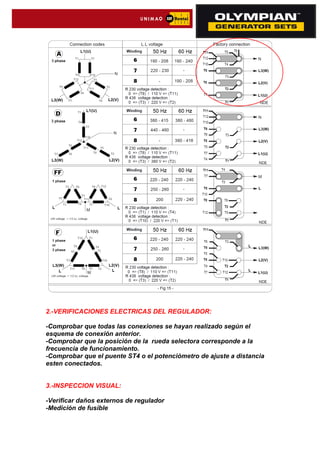

2. 2.-VERIFICACIONES ELECTRICAS DEL REGULADOR:
-Comprobar que todas las conexiones se hayan realizado según el
esquema de conexión anterior.
-Comprobar que la posición de la rueda selectora corresponde a la
frecuencia de funcionamiento.
-Comprobar que el puente ST4 o el potenciómetro de ajuste a distancia
esten conectados.
3.-INSPECCION VISUAL:
-Verificar daños externos de regulador
-Medición de fusible

3. -Verificar falsos contactos

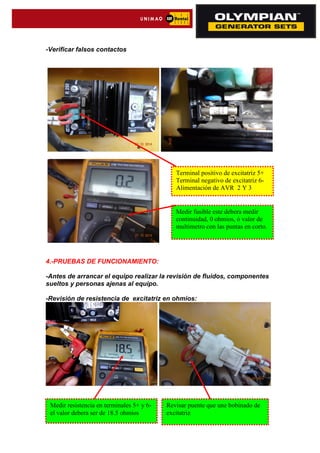

4.-PRUEBAS DE FUNCIONAMIENTO:
-Antes de arrancar el equipo realizar la revisión de fluidos, componentes
sueltos y personas ajenas al equipo.
-Revisión de resistencia de excitatriz en ohmios:
Terminal positivo de excitatriz 5+
Terminal negativo de excitatriz 6-
Alimentación de AVR 2 Y 3
Medir fusible este debera medir
continuidad, 0 ohmios, ó valor de
multimetro con las puntas en corto.
Medir resistencia en terminales 5+ y 6-
el valor debera ser de 18.5 ohmios
Revisar puente que une bobinado de
excitatriz

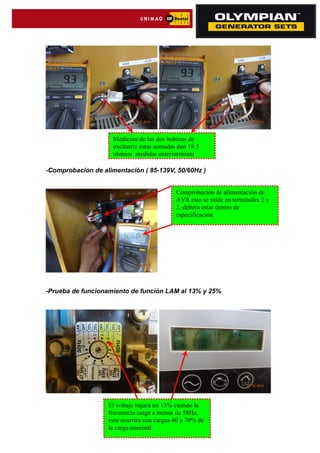

4. -Comprobacion de alimentación ( 85-139V, 50/60Hz )

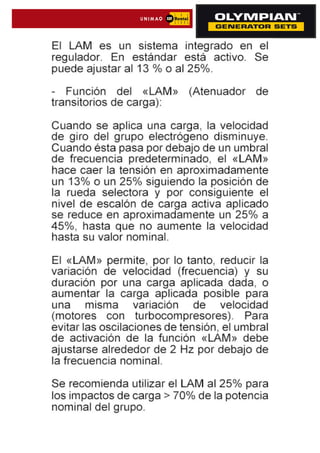

-Prueba de funcionamiento de función LAM al 13% y 25%
Medicion de las dos bobinas de
excitatriz estas sumadas dan 18.5
ohmios medidas anteriormente
Comprobación de alimentación de
AVR esto se mide en terminales 2 y
3, debera estar dentro de
especificacion
El voltaje bajara un 13% cuando la
frecuencia caiga a menos de 58Hz,
esto ocurrira con cargas 40 y 70% de
la carga nominal.

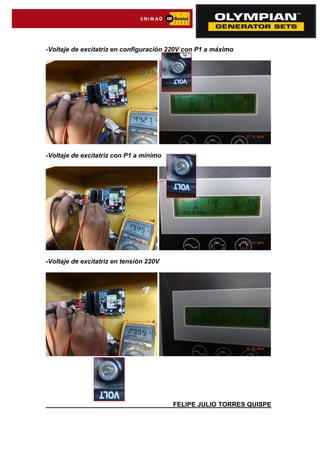

6. -Voltaje de excitatriz en configuración 220V con P1 a máximo
-Voltaje de excitatriz con P1 a mínimo
-Voltaje de excitatriz en tensión 220V
FELIPE JULIO TORRES QUISPE

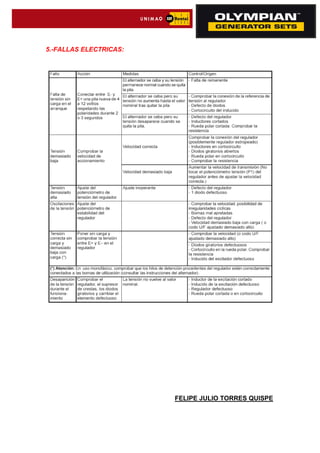

7. 5.-FALLAS ELECTRICAS:
FELIPE JULIO TORRES QUISPE
