1. RELIEVES EN DEFORMACIONES
GENERADAS POR FALLAS
Klippe. Peña de los enamorados (Málaga)
Imagen de Malopez 21 en Wikimedia commons. Licencia cc

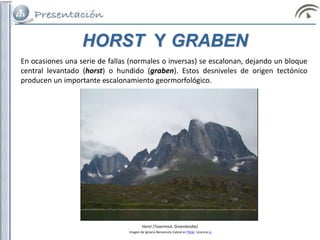

2. HORST Y GRABEN
En ocasiones una serie de fallas (normales o inversas) se escalonan, dejando un bloque
central levantado (horst) o hundido (graben). Estos desniveles de origen tectónico
producen un importante escalonamiento geormorfológico.
Horst (Tasermiut, Groenlandia)
Imagen de Ignacio Benvenuty Cabral en Flickr. Licencia cc

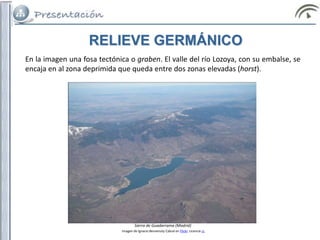

3. RELIEVE GERMÁNICO
En la imagen una fosa tectónica o graben. El valle del río Lozoya, con su embalse, se
encaja en al zona deprimida que queda entre dos zonas elevadas (horst).
Sierra de Guadarrama (Madrid)
Imagen de Ignacio Benvenuty Cabral en Flickr. Licencia cc

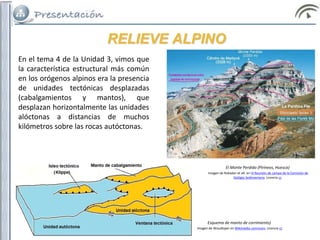

4. RELIEVE ALPINO
En el tema 4 de la Unidad 3, vimos que
la característica estructural más común
en los orógenos alpinos era la presencia
de unidades tectónicas desplazadas
(cabalgamientos y mantos), que
desplazan horizontalmente las unidades
alóctonas a distancias de muchos
kilómetros sobre las rocas autóctonas.
El Monte Perdido (Pirineos, Huesca)
Imagen de Robador et alt. en IV Reunión de campo de la Comisión de
Gelógía Sedimentaria. Licencia cc
Esquema de manto de corrimiento)
Imagen de Woudloper en Wikimedia commons. Licencia cc

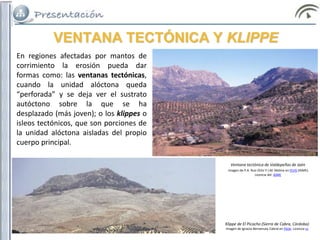

5. VENTANA TECTÓNICA Y KLIPPE
En regiones afectadas por mantos de
corrimiento la erosión pueda dar
formas como: las ventanas tectónicas,
cuando la unidad alóctona queda
“perforada” y se deja ver el sustrato
autóctono sobre la que se ha
desplazado (más joven); o los klippes o
isleos tectónicos, que son porciones de
la unidad alóctona aisladas del propio
cuerpo principal.
Klippe de El Picacho (Sierra de Cabra, Córdoba)
Imagen de Ignacio Benvenuty Cabral en Flickr. Licencia cc
Ventana tectónica de Valdepeñas de Jaén
Imagen de P.A. Ruiz Ortiz Y J.M. Molina en IELIG (IGME).
Licencia del IGME

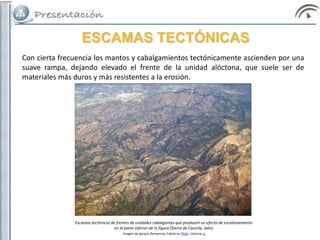

6. ESCAMAS TECTÓNICAS
Con cierta frecuencia los mantos y cabalgamientos tectónicamente ascienden por una
suave rampa, dejando elevado el frente de la unidad alóctona, que suele ser de
materiales más duros y más resistentes a la erosión.
Escamas tectónicas de frentes de unidades cabalgantes que producen un efecto de escalonamiento
en la parte inferior de la figura (Sierra de Cazorla, Jaén)
Imagen de Ignacio Benvenuty Cabral en Flickr. Licencia cc
