La dinámica interna de la Tierra se debe a procesos de convección en el manto y núcleo, los cuales generan corrientes ascendentes y descendentes. Estos movimientos convectivos son los responsables de fenómenos como el magnetismo terrestre, el movimiento de los continentes, el vulcanismo y la sismicidad. La convección también causa la segregación de materiales en la Tierra debido a las diferencias de densidad.

1. TEMA 9

2. LA DINÁMICA INTERNA DE LATIERRA
Actividad InternaTierra Energía térmica acumulada
Movimientos convectivos
Movimientos de convección CORRIENTES
Ascendentes
Descendentes
Fluidos inestables
Parte superficial (+d): HUNDE
Parte interna (-d): FLOTAR
Calentados por debajo*

3. En el interior de un fluido se forman corrientes
de convección cuando su parte inferior está más
caliente que la superior.
Placa fría
Placa caliente
Agua
Aceite
¿Qué ocurre en el
interior terrestre?
CONVECCIÓN EN EL INTERIORTERRESTRE

4. Placa fría
Placa caliente
Agua
Aceite
¿Qué ocurre en el interior terrestre?
Manto
Núcleo
externo
Núcleo
interno
Corteza
El núcleo y el manto terrestre no se
mezclan aunque ambos están en
convección.
CONVECCIÓN EN EL INTERIORTERRESTRE

5. Magnetismo terrestre Movimientos de continentes
Sismicidad Segregación por densidades Vulcanismo
MANIFESTACIONES DE LA CONVECCIÓN

6. MANIFESTACIONES DE LA CONVECCIÓN
Magnetismo terrestre
Movimiento de los continentes
Vulcanismo
Sismicidad
Segregación de materiales por densidad
Originadas por violentas corrientes de convección
Agitan Fe líquido
Tª↑ los e- del Fe se desprenden de la corteza atómica
Arrastrados por CC y originan corrientes eléctricas:
Campo Magnético
Originados por mov. Convectivos del Manto
Empuja, Separa y Colisiona los Continentes
Calor desde la base del Manto hasta la superficie de laTierra
Origina DO
Zonas de subducción: las CC se sumergen de nuevo
Movimiento de continentes y FO producen en litosfera FRACTURAS
Terremotos
Zonas de subducción
Al estar el Manto en continuo movimiento
Los –d van a la superficie
Los +d se hundenOrigenAtmósfera e Hidrosfera

7. LA CONVECCIÓN DEL MANTOY LOS RELIEVES
Monte Olimpo (Marte) 24 Km de altura (relieve más alto del Sistema Solar)
No hay cordilleras No placas litosféricas
Fragmentos de placa
Separan
Levantan
Tierra si hay cordilleras
Pero no relieves tan altos
Hunden
Mueven
Colisionan

8. Solifluxión
Punto caliente
Penacho
térmico
PENACHOSTÉRMICOSY PUNTOS CALIENTES

9. PENACHOSTÉRMICOSY PUNTOS CALIENTES

10. Puntos calientes
PENACHOSTÉRMICOSY PUNTOS CALIENTES

11. ZONASVOLCÁNICAS MÁS ACTIVAS
MILES DE KILÓMTEROS DE LONGITUD
DOS ELEVACIONES PARALEALAS CON UN VALLE CENTRAL: RIFT
CORTADAS PERPENDICULARMENTE POR FRACTURAS: FALLAS
TRANSFORMANTES
ZONA DONDE LA CORTEZA ES MUY DELGADAY ESTÁ FRACTURADA
LAS DORSALES OCEÁNICAS

12. MESETAS CONTINENTALES ELEVADASY RIFTING
Litosfera continental
Gruesa
Rígida
Fría
Conduce mal el calor
Cuándo tiene un penacho El calor se acumula en la base Rocas se dilatan
Experimentan un empuje hacia arriba
Continentes
Abomba Fractura
↓d
Origen de las mesetas elevadas
Extensas llanuras levantadas por la P de
un penacho térmico bajo la litosfera

13. Penacho térmico
Placa continental
Rifting
MESETAS CONTINENTALES ELEVADASY RIFTING

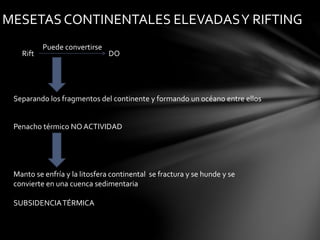

14. MESETAS CONTINENTALES ELEVADASY RIFTING
Rift DO
Separando los fragmentos del continente y formando un océano entre ellos
Penacho térmico NO ACTIVIDAD
Manto se enfría y la litosfera continental se fractura y se hunde y se
convierte en una cuenca sedimentaria
SUBSIDENCIATÉRMICA
Puede convertirse

15. MESETAS CONTINENTALES ELEVADASY
RIFTING

16. IslasAzores
LOS ARCHIPIÉLAGOSVOLCÁNICOS

17. LOS ARCHIPIÉLAGOSVOLCÁNICOS
Litosfera oceánica más delgada que la continental
Penacho térmico Abomba
El vulcanismo se manifiesta pronto
Archipiélago volcánico
Puntos calientes en litosfera oceánica ORIGINAN Archipiélagos volcánicos
NOTODOS LOS ARCHIPIÉLAGOS RELACIONADOS CON PUNTOS CALIENTES
Vulcanismo
Punto caliente
Litosfera oceánica
Vierte grandes volúmenes de basalto
No se forma un volcán gigante
PLACAS SE MUEVEN Rosario de volcanes

18. Litosfera
Manto
superior
Manto
inferior
Flujo
ascendentePenacho térmico
Flujo
descendente
CORRIENTES CONVECTIVAS DESCENDENTES

19. CORRIENTES CONVECTIVAS DESCENDENTES
Penacho térmico
Interior Flujo ascendente
Superficie Flujo radial descendente
Penacho térmico se enfría
Conducción del Calor
a la litosfera
Magmatismo
Expansión de los materiales
Rocas (PT) se expanden
cuando llegan a ↓P: enfrían
Vulcanismo
Cuándo el material se hunde
Corrientes descendentes
Más difusas por el flujo radial

20. CORRIENTES CONVECTIVAS DESCENDENTES
DESCENSO
Materiales del penacho
No se hunden fácilmente
Discontinuidad de Repetti
Apoyados sobre la discontinuidad hasta que ↑d

21. Fosa oceánica
Placa
subducente
Placa
cabalgante
Fusión
parcial
Orógeno volcánico
LA SUBDUCCIÓN

22. LA SUBDUCCIÓN
Litosfera oceánica Dorsal Oceánica
Delgada
Poco densa (Tª), a medida que se aleja de la DO se enfría
Subsidencia térmica
Se va haciendo más gruesa + Manto superior
Su peso
Hunda en el manto
Corriente de convección descendente
Formando
ZONAS DE SUBDUCCIÓN

23. Fosa oceánica
Placa
subducente
Placa
cabalgante
Fusión
parcial
Orógeno volcánico
LA SUBDUCCIÓN

24. CORRIENTES CONVECTIVAS DESCENDENTES
CARACTERÍSTICAS
En océanos
Placa que subduce: PLACA SUBDUCENTE (Oceánica o Continental)
Placa que no subduce: PLACA CABALGANTE (CONTINENTAL)
Fosa oceánica donde se acumulan sedimentos
Prisma de acreción
Alta sismicidad (Rozamiento). Distribuidos Plano de Benioff
Placa subducente: Fusión parcial. Magmas a la placa cabalgante
(Vulcanismo o intrusiones plutónicas)
El empuje: Orógeno volcánico

25. FORMACIÓN DE CORDILLERAS.
ORÓGENOS
ORÓGENOS =Alineaciones montañosas
ORIGEN
Zonas de subducción
Movimientos de las placas
4TIPOS
ARCOS DE ISLA
ORÓGENOSTÉRMICOS
ORÓGENOS DECOLISIÓN
ORÓGENOS INTRAPLACA

26. Arco de islas
Litosfera
oceánica
Fosa
oceánica
ARCOS DE ISLAS

27. ARCOS DE ISLAS
Placa cabalgante Litosfera Oceánica
Orógeno
Borde
Archipiélago lineal de IslasVolcánicas= ARCO DE ISLAS
Arcos de Islas
Zonas volcánicas
Zonas de ↑ sismicidad
Se forman por engrosamiento de la placa cabalgante
al ser comprimida por la placa subducente
Vulcanismo → Edificios volcánicos
Fosas oceánicas más profundas (Marianas)
↑ RIESGO SÍSMICO Y VOLCÁNICO Tsunamis

28. Orógeno térmico
Sedimentos
Prisma de acreción
Hipocentros de
terremotos
ORÓGENOSTÉRMICOS

29. ORÓGENOSTÉRMICOS
Placa cabalgante Litosfera Continental
Borde Relieve volcánico = ORÓGENOTÉRMICO
O.Térmico
Fosa oceánica menos profunda
Acumulación de gran cantidad de sedimentos
Prisma de acreción con rocas metamórficas y magmáticas
Corteza oceánica experimenta fusión parcial
Ascienden – Erupciones volcánicas
-- Rocas plutónicas
Magmas

30. Placa continental
Placa continental
Orógeno de colisión
ORÓGENOS DE COLISIÓN

31. ORÓGENOS DE COLISIÓN
Corteza continental R. Graníticas y metamórficas (↓d)
No hunde en el Manto
O.Térmico
Predomina la tectónica
Relieve NO alineación de volcanes
Relieve formado por el plegamiento
Rozamiento
Magmas menor volúmen
Magmatismo
Continentes Empujados Extensión del FO DO
2 Placas continentales chocan NO SUBDUCEN Orógeno de colisión
R. Plutónicas

32. Placa Ibérica Europa Cordillera Ibérica
Cuenca sedimentaria Orógeno intraplaca
ORÓGENOS INTRAPLACA

33. ORÓGENOS INTRAPLACA
Colisión entre continentes Fallas
O. Intraplaca
No tienen forma lineal
Conservan la forma de la cuenca
Relieve es de menor altura
Plegamiento menos intenso
Si en el interior de continente hay una cuenca sedimentaria
Terremotos
Sedimentos acumulados
Plegados
Levantados

34. Placa Ibérica Europa Cordillera Ibérica
Cuenca sedimentaria Orógeno intraplaca
ORÓGENOS INTRAPLACA

35. Plano axial
Flanco
Núcleo
Charnela
AnticlinalSinclinal
ELEMENTOS GEOMÉTRICOS DE UN PLIEGUE

36. Pliegue monoclinal o
«en rodilla»
Pliegue inclinado
Pliegue tumbado
Pliegue recto
TIPOS DE PLIEGUES

37. Lajamiento de
descompresión
Disyunción
columnar
Grietas de
gelifracción
Grietas de
retracción
DIACLASAS

38. FALLAS
Bloque o labio
Plano de falla• Directas
o de gravedad• Inversas
• De rumbo o de desgarre

39. Labio alóctono
Labio autóctono
Frente del manto
de corrimiento
Frente de un manto de
corrimiento en Oliana (Lérida)
MANTOS DE CORRIMIENTO

40. Interior: Corrientes de convección
Vulcanismo
Movimiento
Colisión
Exterior: Energía del Sol
Ciclo del agua
Agentes geológicos (ISOSTASIA)
Biosfera
INTERACCIÓN ENTRE PROCESOS INTERNOSY
EXTERNOS
Continentes RELIEVES

41. 1. PROCESOS INTERNOS
Engrosamiento (Orógeno)
Adelgazamiento ( Rift)
2. ISOSTASIA
Engrosamiento Relieve
Adelgazamiento Cuencas
3. AGENTES GEOLÓGICOS
4. ISOSTASIA
INTERACCIÓN ENTRE PROCESOS INTERNOSY
EXTERNOS
Diferentes alturas

42. LOS RIESGOS GEOLÓGICOS
Situación en la que un proceso puede ocasionar daños sobre las personas o
sus intereses
Antropocéntrico
TIPOS
Debidos a procesos externos
Debidos a procesos internos

43. Riesgos debidos a procesos externos
Riesgos debidos a procesos internos
LOS RIESGOS GEOLÓGICOS

44. LOS RIESGOS GEOLÓGICOS
Situación en la que un proceso puede ocasionar daños sobre las personas o
sus intereses
Antropocéntrico
TIPOS
Debidos a procesos externos
Debidos a procesos internos
MEDIDAS
PREVISIÓN
PREVENCIÓN
PREDICCIÓN
En qué consiste el riesgo. Mapas de riesgos
Evitar los riegos o minimizarlos
Saber en qué momento y lugar. SAT

45. • Previsión.
• Prevención.
• Predicción.
MEDIDAS CONTRA LOS RIESGOS GEOLÓGICOS
