El documento proporciona información sobre cómo calcular los requerimientos eléctricos mínimos para una instalación comercial según la reglamentación AEA. Explica los circuitos IUG, TUG, IUE y TUE, y cómo calcular la superficie, demanda, número de circuitos y puntos de utilización requeridos. También cubre cómo determinar la carga, sección de conductores, protecciones y puesta a tierra necesarias para una instalación eléctrica segura y reglamentaria.

1. Una forma de calcular sin conocer el destino o si tengo que hacer la Instalación eléctrica de un
local comercial. Tenemos que revisar la reglamentación AEA. Si desconocemos la vivienda y
sus requerimientos lo que hacemos aplicamos los requisitos mínimos de la reglamentación.
IUG: 15 Bocas – Carga de 10 A Llave termomagnética 16 Amperes
TUG: 15 Bocas- de 16 a 20 Amperes y si los tomacorrientes son de 10 A, la carga no
debe ser superior a 10 Amperes máximo entre todos los consumos o sea 2200VA (sin
considerar coseno phi)
IUE: 12 Bocas - hasta 32 Amperes
TUE: 12 Bocas -20 a 32 Amperes, si el circuito de 20 Amper tiene un máximo de CARGA
O CONSUMO de 16Amper o sea con tomacorrientes de 20 AMPER y un consumo no
mayor a 3300 VA
Debemos calcular la SUPERFICIE CUBIERTA Y SEMIDESCUBIERTA
Conocer el grado de Electrificación de la Vivienda
Puntos de mínima Utilización
Muy importante es saber hacer el esquema unifilar para conocer como es el conexionado del
Tablero principal y sus conexiones posteriores y reconocer las simbología de un plano tengo
que saber las referencias eléctricas.
LLAVE O INTERRUPTOR (CAJA RECTANGULAR) CIRCUITO DE ILUIMINACION
TOMA POLARIZADO CON TIERRA (CAJA RECTANGULAR) CONSUMO CIRCUITO DE
TOMACORRIENTES
BOCA DE CENTRO (CAJA OCTOGONAL GRANDE) CONSUMO CIRCUITO DE
ILUMINACION
BOCA DE PARED (OCTOGONAL CHICA O CAJA MIGNON) CONSUMO CIRCUITO DE
ILUMINACION

3. https://www.youtube.com/watch?v=P-3MW99sWMU
TABLEROS ELECTRICOS TIPOS DE TABLEROS
Tableros seccionales
Tableros de distribución de baja tensión
Centros de control de motores
Tableros de transferencia
Tableros de control
Tablero de automatismos
Tableros especiales
Tableros de tomas

4. VISTA TOPOGRAFICA DE UN TABLERO HACER EN AUTOCAD

6. REGLAMENTACION AEA : recordamos que debemos conocer las limitaciones
reglamentarias de los circuitos por eso recordamos y utilizamos
IUG: 15 Bocas -16 Amperes
TUG: 15 Bocas- 20 Amperes
IUE: 12 Bocas – 20 a 32 Amperes
TUE: 12 Bocas – 20 a 32 Amperes
No más de 2 curvas por caja
No más de 4 conexiones por cañería.
Agrupamiento: No más de 6 conductores por cañería o 2 circuitos de uno de
tomacorrientes y uno de Iluminación de preferencia IUG y TUG.
DIBUJO AUTOCAD NORMAS Colores convencionales:
Baja tensión:Rojo: líneas de alimentación, circuitos, bocas Azul: para fuerza motriz
Muy baja tensión:Verde: campanillas , Amarillo: teléfono y televisión Marrón: portero eléctrico
Negro: resto de información de plano: (carátulas, leyendas, referencias)
Observaciones: Cada boca de iluminación será identificado con su tecla de accionamiento
correspondiente, mediante la utilización de una letra.
Para identificar circuitos, se le asigna a cada punto de utilización un número, ordenado del 1 al
número que corresponda a la cantidad de circuitos.

7. Pasos necesarios para un adecuado cálculo de la instalación eléctrica
Para la realización del presente cálculo se tuvo en cuenta la edición del año 2018 del
Reglamento de la AEA.
1. Superficie
Se toma como base una unidad habitacional de hasta 200m2
(ver plano de figuras 1 y 2).
2. Demanda
La demanda máxima simultánea es no mayor de 6000VA.
3. Número de circuitos
Según el punto 2.5.3 del reglamento, siendo una instalación de electrificación media, será
como mínimo:
Un circuito para bocas de alumbrado.
Un circuito para toma corriente.
Un circuito para usos especiales.
4. Número mínimo de puntos de utilización
O bocas para alumbrado y tomacorrientes:
Sala de estar y comedor:
– Una boca de tomacorriente por cada 6 metros cuadrados de superficie.
– Una boca de alumbrado por cada 20 metros cuadrados de superficie.
Dormitorio:
– Tres bocas de tomacorrientes.
– Una boca de alumbrado.
Cocina:
– Tres bocas de tomacorrientes.
– Dos bocas de alumbrado.
Nota: Si se prevé artefactos de ubicación fija (extractores, etc.) se instalará un tomacorriente
para cada uno de ellos.
Baño:
Una boca de alumbrado.
Una boca de tomacorriente.
Vestíbulo:
Una boca de alumbrado.
Una boca de tomacorriente por cada 12 metros cuadrados.
Pasillos:
Una boca de alumbrado.
Una boca de tomacorriente por cada 5 metros de longitud.
5. Determinación de la carga
La potencia consumida (punto 2.5.4 del reglamento).
Cálculo por unidad de vivienda:
Circuito de alumbrado Nº de bocas =
66% x 125VA x Nº bocas =
= 0,66 x 125 x 13 = 1072,50VATomacorrientes 2200VA x toma = 2200VA
Usos especiales: 2750VA x 1 = 2750VATotal: 6022VANota: Si la instalación eléctrica abarca a
10 unidades de las dimensiones indicadas en el plano, deberíamos tomar en cuenta para la

8. carga total consumida un coeficiente para tomar en cuenta el factor de simultaneidad del
consumo, que en la tabla I (tabla 2 del reglamento) vale 0,8 para un número de viviendas
comprendido entre 5 y 15 (punto 2.54.2 del reglamento).
Tabla I: Factores de simultaneidad del consumo
Número de viviendas
Coeficientes de simultaneidad
Electrificación mínima y media
Electrificación
elevada
2 a 4
5 a 15
16 a 25
> 25
1
0,8
0,6
0,5
0,8
0,7
0,5
0,4
La caída de tensión entre el origen de la instalación (acometida) y cualquier punto de la
utilización no debe superar:
Para alumbrado = 3%
Para fuerza motriz = 5% a corriente normal
= 15% con corriente de arranque
Nota: Se calcula tomando en cuenta el consumo de todos los aparatos conectados
simultáneamente.
6. Determinación de la sección de los conductores y las protecciones
Previstas para la instalación y para las personas y sus bienes (punto 2.3 del reglamento)
Cálculo de la corriente de proyecto (Ip)
Ip=
Carga o potencia
consumida
_________
Tensión de servicio
=
6022VA
____________________
220VA
=
27,37
A
Nota: Considerando el incremento de consumo por aparatos como microondas y aire
acondicionado de uso cada vez más frecuente en las casas-habitación, tomamos como carga
general In’ = 40A. Fig. 2.
a- La sección del conductor de los distintos circuitos con consumos de 2200VA en algún
tomacorriente y 2750VA en el circuito especial (microondas o similar) será de 2,5mm2, ya que
esta sección cubre hasta 16 Amper según los fabricantes de cables (sin envoltura de
protección, tabla 5.1 del reglamento).
b- Respecto a las termomagnéticas de cada circuito, pueden usarse de 10A en los circuitos
normales y de 15A en los especiales, con lo cual actuarán en caso de sobrecargas del 45%,
no comprometiendo la temperatura de la aislación del conductor (ver los circuitos de

9. departamentos de 3 y 4 ambientes como guía de referencia).
c- Respecto de la termomagnética del tablero principal (ubicado en el subsuelo) será de una
intensidad nominal de 40A, con valores de sobre corrientes de larga duración de 1,45 In para
actuar y de 5 a 10 veces la In en el caso de cortocircuitos de aparatos o similares (igual para
el punto 6.2.b).
d- Respecto de la corriente de cortocircuito (Icc) que se prevé debe abrir el interruptor principal
y no será menor de 3000A (igual para el punto 6.2.b).
Nota: Si la cercanía de un transformador de la compañía suministradora al tablero principal
hace que la impedancia de cortocircuito sea baja, se deben prever interruptores
termomagnéticos de Icc = 6000A = 6KA
e- En base a la fórmula de disipación de calor de un cable en el momento del cortocircuito sin
que se afecte su aislación y tomando en cuenta la apertura del mismo en medio ciclo (10ms),
o sea termomagnéticos que abren por el pasaje de cero de la onda de corriente:
Para Icc (de cortocircuito) = 3000A
t = 10ms = 10-2sK = coeficiente térmico del cobre aislado en PVC = 114
Lo cual indica que las secciones de 2,5mm2 son las correctas.
7. Selectividad de las protecciones
Siendo que los circuitos C2 y C3 pueden ser afectados por cortocircuitos en aparatos a ellos
conectados y también por fugas de corriente a tierra, a fin de evitar que toda la instalación
quede sin tensión se protege a estos dos circuitos con diferencial de 30mA, 20A y 30ms y al
principal por 300mA, 40A y 100ms.
Nota: La selectividad se logra por valor de corriente de disparo que es lo que declaran los
fabricantes.
8. Instalación de puesta a tierra
(punto 3.2.3 del reglamento)
La puesta a tierra debe hacerse próxima al tablero principal y con valor de 10 a 5 ohms
preferiblemente. Ello se logra con una jabalina de acero-cobre de ø16mm y 1,5m de altura en
la tierra, conectándose al tablero principal con un cable de 10mm2 (en nuestro caso).
El conductor de tierra (verde-amarillo de 4mm2) debe tenderse desde el tablero principal al
tablero de la vivienda (seccional) y desde allí a los diferentes circuitos con cable de 2,5mm2
hasta los tomacorrientes.
Nota: De esta manera y así solamente se garantiza que en el caso de defecto de la aislación
de los aparatos de clase I (con carcasa metálica, por ejemplo: lavarropas, heladera, frezzer,
etc.), la descarga eléctrica circulará a través del conductor de protección de puesta a tierra y
accionará el interruptor diferencial, abriendo el circuito.
En el caso de estar sólo el interruptor diferencial, la corriente de falla por defecto de aislación
circula a través de la persona, con efectos muy dolorosos en el caso de pisos mojados y pies
desnudos.

10. PROTECCIONES
La llave térmica y el disyuntor diferencial son dos componentes fundamentales de cualquier
instalación eléctrica domiciliaria, dado que protegen la red y pueden salvarte la vida en caso
de una falla eléctrica.
Ambos son obligatorios para cualquier verificación de red que realice un electricista
matriculado o bien para solicitar un medidor nuevo. Para comenzar hay que identificar que son
dos tipos de interruptores automáticos de protección que se ubican en el tablero eléctrico de tu
hogar. Cuando se presenta cualquier tipo de cortocircuito, estos dispositivos cortarán el flujo
de energía.
Disyuntor COMO FUNCIONA
https://youtu.be/5C9DyoP5ytU
El disyuntor tiene como función
principal interrumpir el flujo de
electricidad en un circuito
cuando se registra una
diferencia entre la corriente
entrante y la saliente del
mismo. Técnicamente detecta
diferencias entre las magnitudes
de intensidad y, en esos casos,
corta. Su sensibilidad es de
30ma = 0,03A

11. CONSTRUCCION INTERNA DEL DISYUNTOR

12. Interruptor termomagnético
Protege los conductores de la instalación de
las sobrecargas y los cortocircuitos.
Este tipo de interruptor está provisto de una
palanca que cambia de posición
automáticamente (ON-OFF) cuando se
sobrepasa la potencia máxima contratada o
la prevista en un circuito, o hay una conexión
accidental y directa entre los dos
conductores del circuito.
Es popularmente conocida como ‘llave
térmica’. Este dispositivo protege la
instalación del recalentamiento de los cables
(para evitar que se quemen) ante una
sobrecarga. Cuando aumenta demasiado la
corriente que circula por el circuito, este
dispositivo se calienta y corta. A diferencia de los fusibles -que deben ser reemplazados tras
un único uso-, la llave termomagnética puede ser reconectada.
Por ejemplo, si en una vivienda se conectan más aparatos de los que la instalación puede
soportar, la llave actuará para impedir el sobrecalentamiento que podría derivar en un
incendio.
Tomacorriente
Los circuitos eléctricos alimentan los
tomacorrientes a través de las cajas de paso y de
los interruptores.Los tomacorrientes pueden ser
visibles (estar colocados encima de la pared) o
estar empotrados. En este último caso, para
colocarlos primero hay que hacer los agujeros
necesarios en la pared.
Interruptor simple
Cumple la función de cortar y dar paso a la
energía en los circuitos eléctricos.
Cuando la vivienda es de material noble, se
recomienda usar interruptores empotrados.
Cuando es de material rústico, se deben utilizar
interruptores visibles.

13. Portalámparas
Es el accesorio en el que se conectan los lamparas.En el
mercado existen diferentes modelos de sóckets o zocalo
tipo edison u otro tipo como GU. Los más usados son los
que van atornillados a las cajas empotradas y los colgantes.

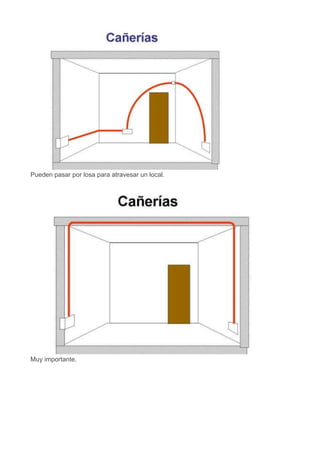

CAÑERIAS
Tubos y curvas de hierro y plastico
Los Conductores o los cables que conducirán la
electricidad a los focos, interruptores y
tomacorrientes deben estar protegidos. Para ello
se utilizan tubos y curvas de PVC o de chapa, de
manera que el circuito se adapte a la estructura de la
vivienda y otros accesorios
Caja para empotrar de hierro y pvc
Las cajas rectangulares son usadas para adosar los
tomacorrientes e interruptores por medio de tornillos.Las
cajas octogonales se usan como cajas de
paso o derivación en las que se hacen los empalmes de
derivación o continuación .Son las bocas de techo para
Iluminacion o de pared en su tamaño mas chico .
ACCESORIOS Conectores : sirven para unir los caños con
las cajas .
Abrazaderas
Sirven para sujetar adecuadamente los tubos de PVC a las paredes o techos de la vivienda.

14. ACTIVIDAD
1) BUSQUEDA EN INTERNET
PEGAR A CONTINUACION
BUSQUE FOTOS DE LOS CONECTORES PLASTICOS Y DE HIERRO
BUSQUE FOTOS DE LOS CAÑOS DE METAL O HIERRO
BUSQUE FOTOS DE LAS ABRAZADERAS Y UNIONES DE HIERRO
BUSQUE Y ESCRIBA A CONTINUACION LOS PRECIOS ASIGNADOS A UD., ADEMAS
DEL DE SU LAMPARA DE LED SEGÚN EL VALOR DE CONSUMO ASIGNADO

15. ILUMINACION TIPOS DE LAMPARAS O TUBOS
LAMPARA DE LED
Este tipo de foco es recomendado para iluminar los
ambientes de cualquier vivienda, porque su consumo de
energía es muy bajo. Vienen en diferentes intensidades y
colores, desde los blancos fríos hasta los más cálidos, por
lo que son utilizados tanto para usos domiciliarios como
comerciales.
Tubo fluorescente
Son más eficientes que las lámparas
incandescentes, pero menos eficientes que los
Lamparas ahorradores o LED.
En el mercado se pueden conseguir equipos
armados con uno o más tubos fluorescentes y
con todos sus componentes listos para conectarlos
a los cables de alimentación. Aquí pueden verse
las instrucciones de cómo armar el circuito de
tubos fluorescentes
Conductores eléctricos
Los conductores o cables eléctricos son los
elementos que conducen la corriente eléctrica a las
cargas o que interconectan los mecanismos de
control.
En un circuito eléctrico, los conductores deberán ser fácilmente identificables. Esta
identificación se realiza mediante colores que
tienen aislamientos de los conductores
o cables:
Neutro: Celeste
De fase: rojo , Negro y marrón para trifasica y
marron para la monofasica
De protección (tierra): amarillo con verde,
amarillo o verde

16. PLANO DE LA VIVIENDA
PROYECTO CALCULO DE LA INSTALACION
Cando tengo que calcular sin conocer quien utilizara la vivienda y que usa tendrá pues puede
ser un local me aseguro de calcular en base a las tablas y reglamentacion para evitar que los
circuitos no esten bien dimensionados :
Si ya tenemos el
proyecto planteado y
hecho el plano
veremos como hacer
el PROYECTO y la
forma de conexion de
Cañerias sus cañerias
y dibujar el plano en
AUTOCAD o una hoja
croquis en escala.

17. Antes de trazar los circuitos debemos saber que para nuestro proyecto utilizaremos circuitos
en paralelo. Estos circuitos llevan cajas de distribución de 10cm x 10 cm.

18. Los circuitos deben distribuirse desde el Tablero Seccional y su trazado debe ir abriéndose
como las ramas de un árbol..
Así se materializa.
Vemos como se ubican las cañerías.

19. Pueden pasar por losa para atravesar un local.
Muy importante.

20. Así si...

21. Luego comenzamos a llenar la Planilla.

22. REPASAMOS
Comenzamos a hacer los cálculos. Circuito por circuito.

23. La demanda de Potencia simultánea nos da valores de simultaneidad se puede calcular en VA
o en Watts ( nosotros calcularemos en Watts )
PARA LOCALES Y OFICINAS ES OTRO CASO HASTA 12,2KW
Para locales y oficinas es otro caso hasta 12,2KW
Seguimos con los cálculos si no conozco las lámparas asigno el maximo de consumo a
la boca de 150VA

24. Una vez que conocemos la Demanda máxima de potencia simultánea, podemos conocer
nuestra intensidad de proyecto Ip
Completar la tabla y buscar el conductor.

25. ¿Cuantos conductores pasan por cada tramo?
¿Cuantos conductores pasan por cada tramo?

26. ¿Cuantos conductores pasan por cada tramo de cañería? Observemos la diferencia en
los interruptores de "Combinación· Estos tienen tres bornes. Como siempre, el
conductor Neutro se conecta a la Boca. El Vivo se conecta a uno de los interruptores.
Se debe hacer un puente conectando dos bornes de los interruptores entre si.
¿Cuantos conductores pasan en cada tramo de cañería?

27. La electricidad no es agua. No puede haber uniones de cañerías en "T"
Recordamos las limitaciones reglamentarias de los circuitos
IUG: 15 Bocas – Carga de 10 A Llave termomagnética 16 Amperes
TUG: 16 Bocas- de 16 a 20 Amperes, como los tomacorrientes son de 10 A la carga no
debe ser superior a 10 Amperes
IUE: 12 Bocas - hasta 32 Amperes
TUE: 12 Bocas -20 a 32 Amperes, el circuito de 20 Amper tiene un máximo de CARGA O
CONSUMO de 16 Amper
CONEXIONES DE CAJAS
No más de 2 curvas por caja
No más de 4 conexiones por cañería.
No más de 6 conductores por cañería.
Calculamos la Intensidad de Proyecto Ip. Es nuestra intensidad de cálculoanalizando
que conductores podemos usar .

28. Llenamos la Planilla
En la Planilla de cañerías buscamos dependiendo de la cantidad de conductores y la sección
de los mismos, el diámetro de la cañería.

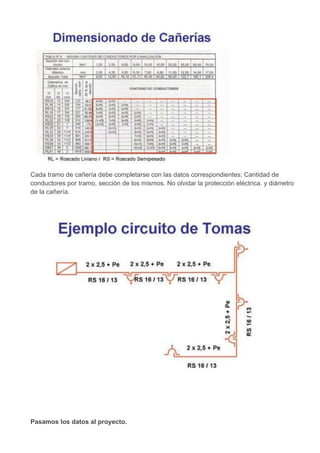

29. Cada tramo de cañería debe completarse con las datos correspondientes; Cantidad de
conductores por tramo, sección de los mismos. No olvidar la protección eléctrica. y diámetro
de la cañería.
Pasamos los datos al proyecto.

30. Clarificando....
En electricidad es muy importante el proyecto ya que todo está relacionado: Un trazado bien
diseñado permite minimizar las caídas de Tensión.
Hay que conocer las reglamentaciones para ubicar bien los Tableros.
Si no conocemos el grado de electrificación, no sabemos cuántos circuitos debemos hacer.
ESTO ES MUY IMPORTANTE. Si bien el grado de electrificación nos orienta sobre la cantidad
mínima de circuitos, Sabemos que si queremos hacer más circuitos, cambia la cantidad de
Puntos Mínimos de Utilización, y por lo tanto EL GRADO DE ELECTRIFICACION:
CALCULO DPMS
TABLA DE CONSUMOS TOTALES Y DPMS
DPMS: Demanda potencia maxima simultánea. Es la sumatoria DPMS de circuitos de
uso general y especial +DPMS circuitos de uso específico afectados .
Coeficiente de simultaneidad: Cociente entre la potencia eléctrica máxima que puede
entregar una instalación eléctrica, y la suma de las potencias nominales de todos los
receptores que pueden conectarse a ella.
Es, la suma de todos los receptores eléctricos de una vivienda es la de la potencia del
lavavajillas, más la de la lavadora, de la secadora, de los televisores, de los ordenadores, de
la cocina eléctrica, del microondas, de todas las lámparas, de las batidoras, etc.
Sin embargo la instalación no se calcula para toda esa potencia, pues se supone que no todos
los receptores van a estar conectados a la red simultáneamente, sino una parte de ella. El

31. cociente entre esa parte y la suma de las potencias de todos los receptores es el coeficiente
de simultaneidad, que es, por tanto, un número real positivo menor que 1.
Para calcular la DPMS de circuitos dedicados a cargas específicas, se suman las potencias de
tales circuitos multiplicados por los coeficientes de simultaneidad que corresponden en función
de las características de las cargas y de la probabilidad de funcionamiento simultáneo.
VIVIENDA 134M2 = 94m2 DE SUPERFICIE CUBIERTA+ (80m2 / 2) DE SUPERFICIE
SEMICUBIERTA QUE COMPRENDE UN GARAGE PARA 2 VEHICULOS Y ENTRADA
HASTA 11KVA O 10000W
PROYECTO DE UNA VIVIENDA protecciones y DPMS
Las llaves termomagneticas hacen uso de la protección
termomagnética que debe cumplir
dos objetivos, permitir el paso de la corriente demandada
por la carga o consumo y al mismo tiempo proteger el
cable.
En nuestro caso las llaves termomagneticas de los
circuitos IUG y TUG deberan llevar protecciones de 16 A
y la corriente de carga maxima de la proteccion no puede
ser mayor a 10 A esto es por reglamentación AEA.
Los cicuitos TUE llevaran llaves termomagneticas de 20 A según reglamentacion AEA con
un consumo no mayor a 3300W .
La potencia total o Nominal sera:
PTotal = PIUG1 + PTUG1 + PTUG2 + PTUE1 + PTUE2 + 0,8 PAPM +0,8 PMBT
Ptotal =
La corriente demandada de la carga total establecera el valor de la llave
termomagnetica General y del Disyuntor Diferencial.

32. P
I = ---------------= Amper , CONSIDERAR U = 220V
U. 0,9
DPMS: Demanda potencia maxima simultánea. Es la sumatoria DPMS de circuitos de uso
general y especial +DPMS circuitos de uso específico
afectados.
Se calculara en base a la tabla: cuyo unico valor que varia es IUG1 que su consumo se
calculo multiplicando por 0,66 .
En los circuitos de USOS ESPECIFICOS APM y MBT se considerara por lo escrito en la
Reglamentación, que por ser una vivienda de Grado de electrificación Elevada , el coeficiente
de Simultaneidad se utilizara en el calculo de la DPMS para los circuitos de usos especificos
y se multiplicar el valor de su consumo pore valor en nuestro caso de 0,8 .
El valor total de la DPMS no puede ser mayor a 10000W.
DPMS = 0,66 PIUG1 + PTU1 + PTUG2 + PTUE1 +PTUE2 +0,8 PAPM +0,8 PMBT
DPMS

34. ENERGIAS ALTERNATIVAS PANELES SOLARES SU CONEXIONADO
Kit Paneles Solares Sistema On-Grid 1.1kw (160kwh/Mes)
PROXIMAMENTE LA EXCUELA TENDRA EN EL TECHO DELTALLER
PANELES SOLARES
Especificaciones Técnicas $ 128000 ( VALOR 2020)
PANELES SOLARES DETALLES 4 paneles de 270Wp de Silicio Poli cristalino de 60
celdas (Vida útil de 25 a 30 años) Resistente al granizo.
80.6% de la salida de potencia nomina
Certificaciones: TUV. IEC. CE.
Dimensiones (ancho/alto/profundidad) 1164 mm x 990 mm x 40 mm – Peso 18.5 kg
Garantía 12 años de producción
Garantía limitada de potencia lineal: 12 años
91.2% de la salida de potencia nominal; 30 años.
Temperatura Operativa de -40°C a+85°C
Voc: 38.5V - Isc: 9.22A - Vmp: 31.2V - Imp: 8.66A;
INVERSOR
DETALLES Inv. On-GRID 1.5kW (Eficiencia 97%)
Incluye regulador MPPT
Amplio rango de voltaje de entrada.
Llave interna de conmutación CC.
Ethernet / Tecnología RF / Wi-Fi
Dimensiones (ancho/alto/profundidad) 271 mm x 267 mm x 127 mm – Peso 5.5 kg
Fácil de instalar.
Diseño compacto.
ESTRUCTURA DETALLES Acero galvanizado. Incluye buloneria
Tope de panel Separador de panel Libre de mantenimiento.
Resistente a la nieve 1.5 kn/m2
Resistente al viento 280 km/h
Soporte para los paneles
ACCESORIOS DETALLES
Cables de 4mm2 para interconexión de módulos
Fichas MC4 Manual de usuario Monitoreo remoto
GARANTÍA 12 Meses
