CABLEADO ELÉCTRICO

CABLEADO ELÉCTRICO Y CERTIFICACIÓN
2015
ING. JULIO MERA CASAS
OTIC- MINEDU

TIPOS DE SUMISTROS ELÉCTRICOS
Carga 1 Carga 2 Carga 3
L1
L2
L3
R
S
T
En Lima la configuraciòn es Delta : 220 VAC
V L2 - L3 = 220 VAC V L1- L2 = 220 VAC V L1 - L3 = 220 VAC
L1
L2
L3
R
S
T
En Lima la configuraciòn es Delta :220 VAC
R
S
T
POR Nº DE FASES: TRIFÁSICO ( 3 FASES) A 220 V
MONOFÁSICO (2 FASES) A 220 V
© OTIC - Ministerio de Educación 2015 Diapositiva 2

L1
L2
L3
R
S
T
V L3-N = 220 VAC V L2- N = 220 VAC V L1- N= 220 VAC
N ( Neutro )
V L1- L2 = 380 VACV L3-L2 = 380 VAC V L1- L3 = 380 VAC
En provincias la Configuración es Estrella : 380 / 220 VAC
R
N
T
S
TIPOS DE SUMISTROS ELÉCTRICOS
Nota: En provincias también existe en delta: 220 VAC , trifásico

ESQUEMA GENERAL DE UNA
INSTALACIÓN ELÉCTRICA EN UNA I.E
ITM
Medidor
KW-h
Iluminación
Pabellón A y B
Cisterna
Acometida
Tablero General
IE (TG - 220 VAC)
Barra de
tierra
Pozo de
Tierra IE
Red de distribución BT (baja tensión)
Hacia otros predios
ITM
Tomacorrientes
para equipos
Barra de
tierra
Pozo de
Tierra ≤ 8Ω
TVSS
220VAC
40 KA
Tablero de Distribución
AIP o CRT ( TD- 220 VAC)
Acometida
existente
ITM
Tablero
de control
2x14A
3x100 A
2x20 A
2x40 A
2x20A
2x20 A
2x40 A
Tomacorrientes
Pabellón A y B
2x20A
ITM ITM

MEDIDOR DE ENERGIA ELECTRICA
El medidor de energía, conocido también como
contador, es un equipo que se emplea para
medir la energía suministrada a los clientes.
Aplicada una tarifa establecida por
OSINERGMIN, posibilita a la Empresa realizar
una facturación adecuada de la potencia y
energía consumida.
Acometidas
TIPOS:
• Medidor Monofásico (2hilos) 220 VAC
• Medidor Trifásico (4 Hilos) 380/220 VAC
• Medidor Trifásico (3 Hilos) 220 VAC

La factura o recibo de luz

COMPONENTES DE UN CABLEADO ELÉCTRICO
Funciones:
Distribuir la energía eléctrica a los diferentes
circuitos, sub tableros eléctricos (STG).
Balancear cargas
Conecta y desconectar independiente cada
circuito.
1) TABLERO ELÉCTRICO (TG)

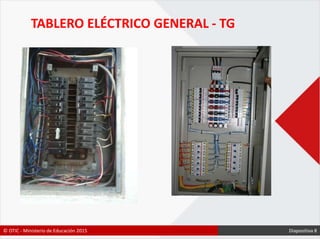

TABLERO ELÉCTRICO GENERAL - TG

2. TABLERO ELÉCTRICO DE PASO

3. TABLERO ELÉCTRICO DE DISTRIBUCIÓN (TD)
en AIP/CRT
ITM de entrada
(QG)
ITMs de salida
(C1, C2)
ITMs diferenciales
(D1, D2)
Barra
a tierra

3. TABLERO ELÉCTRICO DE DISTRIBUCIÓN EN
AIP/CRT

INTERRUPTOR TERMOMAGNÉTICO (ITM)
• Corriente nominal (A):
6,10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125
• Número de polos: 1, 2, 3
• Poder de corte: 3KA, 6KA,10KA
• 240-400 V
• Cumplimiento de la norma IEC60898 o la
NTP correspondiente
TIPO DIN - RIEL

15, 20, 25, 30, 40, 50, 60, 70, 80, 100
• Número de polos: 1, 2, 3
• Poder de corte: 10KA
• 120- 240 V
TIPO AMERICANO DE ENGRAMPE O ATORNILLABLE
INTERRUPTOR TERMOMAGNÉTICO (ITM)

• Número de polos: 2, 3 y 4
• Sensibilidad: 10 mA , 30 mA

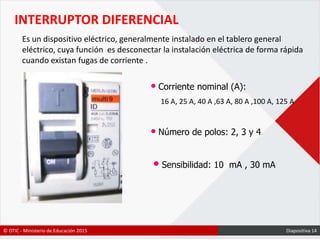

INTERRUPTOR DIFERENCIAL
16 A, 25 A, 40 A ,63 A, 80 A ,100 A, 125 A
Es un dispositivo eléctrico, generalmente instalado en el tablero general
eléctrico, cuya función es desconectar la instalación eléctrica de forma rápida
cuando existan fugas de corriente .

Calibre y capacidad de corriente de cables eléctricos
y de Interruptores Termomagnéticos (ITM)
Sección
nominal
Corriente
(amperios)
ITM AWG Corriente
(amperios)
ITM
1.5 mm2 TW 10 2x10 A 16 AWG TW 7 2x6 A
2.5 mm2 TW 18 2x16 A 14 AWG TW 15 2x15 A
4 mm2 TW 25 2x25 A 12 AWG TW 20 2x20 A
6 mm2 TW 35 2x32 A 10 AWG TW 30 2x30 A
10 mm2 TW 46 2x40 A 8 AWG TW 46 2x40 A
16 mm2 TW 62 2x60 A 6 AWG TW 65 2x63 A
2x60 A
16 mm2 THW 70 2x70 A 6 AWG THW 70 2x70 A

DIMENSIONAMIENTO DE UN CABLEADO
ELECTRICO PARA UN AIP Y CRT

Realice el cuadro de cargas de equipos informáticos
y de comunicaciones de un AIP o CRT.
EJERCICIO 1 :

1) La sección del cable de acometida del cableado externo
2) La sección del cable de distribución del cableado interno
3) Capacidad de los ITM general del cableado externo e interno
4) Capacidad de los ITMs de distribución del cableado interno
5) Elección del tablero de control y tablero de distribución
6) Diagrama unifilar del cableado interno
Sabiendo que:
• la potencia instalada en una AIP o CRT es de 5415 W (ver cálculo de
consumo del el cuadro anterior, para un cableado eléctrico de 28
tomacorrientes) .
• El suministro eléctrico de la IE es 220 VAC monofásico
Realice el dimensionamiento para determinar :
Ejercicio 2

Diagrama unifilar del cableado interno
Viene de acometida del
tablero paso o de control
Cable 8 AWG -THW
2x40 A
2x20A
2x20 A
Reserva
Cable 12 AWG
Cable 12 AWG
TVSS
Puesta a Tierra
SOLUCIONARIO DEL EJERCICIO Nº 02

Realizar la distribución de 28 puntos eléctricos en un AIP o CRT
8.0m
11.5 m
RACK
0.50m2.0m2.0m
1.0 m
2.0m
0.30
TABLERO ELECTRICO
Contiene : 01 ITM 2X40 A
02 ITM 2X 20
A
0.20
123456
9
10
14
12
16
17
19
PIZARRA
1.65
0.401.25
LEYENDA
DISTRIBUCION ELECTRICA PARA 26 PUNTOS
( 24 PCs )
01 TABLERO ELECTRICO
12 Toma de datos (Dobles)
Cableado
Horizontal
(Por Color)
67.60 m
Perdida en
Instalación
2.50 m
TOTAL DE
CABLE
(Por Color)
70.00m
PISO
Subida
Tablero
Electrico
Cable de
Desarrollo
en
Tablero
3.5 3.0 6.5
3.5 3.0 6.5
49.72
5
4.8 3.5 3.0 6.5
Mechas
Tomacorrien
tes ( X14)
67.60
67.60
67.60
TOTAL
Cableado
Horizonta
l
Ancho
Columna
49.72
5
4.8
49.72
5
4.8
CABLEADO
HORIZONTAL
Cable 12 AWG
color Negro
28 Tomacorrientes (Dobles)
Cable 12 AWG
color Rojo
Cable 12 AWG
color Amarillo
15cm.
30 cm.
15cm.
15
20
21 22 23 24 25 26 27 28
1.0 m 1.0 m
1.0 m
1.15 m
0.50
0.50
0.50
2.0 m
0.50
2.0 m
0.50
1.0 m
7811
1.0 m
2.0 m
0.50 m 0.50 m 0.50 m 0.50 m 1.0 m 0.50 m
2.0m
1.0m0.50m
Proyector
Swith datos
Modem VSAT o ADSL
y AP
13
18
Impresora
EJEMPLO:

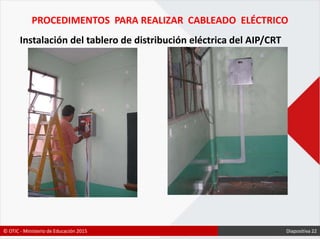

PROCEDIMENTOS PARA REALIZAR CABLEADO ELÉCTRICO
Instalación del tablero de distribución eléctrica del AIP/CRT

PROCEDIMENTOS PARA REALIZAR CABLEADO ELÉCTRICO
Instalación de canaletas y cajas de tomacorriente

Riesgos Eléctricos
Se define como la
posibilidad de la circulación
de corriente eléctrica a
través del cuerpo humano.
Corriente capaz de producir
un incendio

Origen del Riesgo Eléctrico
Causas de accidentes eléctricos:
Causas humanas
Causas materiales
Causas fortuitas

Contacto directo e indirecto
Contacto directo:
Cuando una persona toca
directamente una parte desnuda y
bajo tensión eléctrica un equipo
Contacto indirecto:
Cuando una persona toca una
carcasa metálica por la que circula
corriente eléctrica (falla de
Aislamiento del quipo)

USOS DE ESTABILIZADORES DE VOLTAJE Y TVSS

QUÉ ES UN ESTABILIZADOR DE VOLTAJE
Es un dispositivo electrónico que permite corregir el voltaje
existente en la línea de energía eléctrica. Se le denomina
Estabilizador de Voltaje porque tiene la habilidad de corregir
tanto defectos como excesos en el voltaje de línea.
El Estabilizador de Voltaje tiene las siguientes partes en su
interior:
 Placa de Control
Auto-transformador corrector
Elementos de potencia
Filtros y protecciones

TIPOS
• SOLIDOS
Están construidos con
Triacs son dispositivos
mas rápidos a la hora
de estabilizar el
voltaje
• HIBRIDOS
Están basados con
relay que son
dispositivos mas
lentos a la hora de
estabilizar el voltaje

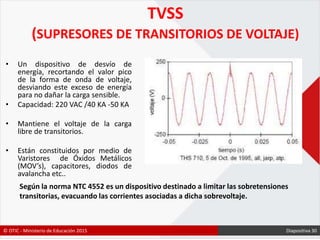

TVSS
(SUPRESORES DE TRANSITORIOS DE VOLTAJE)
• Un dispositivo de desvío de
energía, recortando el valor pico
de la forma de onda de voltaje,
desviando este exceso de energía
para no dañar la carga sensible.
• Capacidad: 220 VAC /40 KA -50 KA
• Mantiene el voltaje de la carga
libre de transitorios.
• Están constituidos por medio de
Varistores de Óxidos Metálicos
(MOV’s), capacitores, diodos de
avalancha etc..
Según la norma NTC 4552 es un dispositivo destinado a limitar las sobretensiones
transitorias, evacuando las corrientes asociadas a dicha sobrevoltaje.

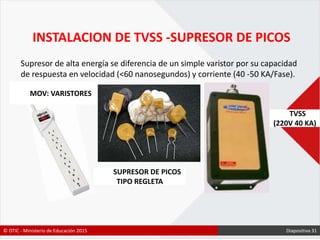

INSTALACION DE TVSS -SUPRESOR DE PICOS
Supresor de alta energía se diferencia de un simple varistor por su capacidad
de respuesta en velocidad (<60 nanosegundos) y corriente (40 -50 KA/Fase).
SUPRESOR DE PICOS
TIPO REGLETA
TVSS
(220V 40 KA)
MOV: VARISTORES

INSTALACION DE TVSS -SUPRESOR DE PICOS
RAYOS
PARARRAYOS
TVSS
PUESTA A TIERRA

 NTP 370.310 2013: Seguridad eléctrica , certificación y mantenimiento de las
instalaciones eléctricas.
 NTP 370.252 2014: Conductores Eléctricos
 NTP 370.054 y IEC 60884-1 : Tomacorrientes
 NTP – IEC 60947: Interruptores de poder de caja moldeada
 NTP – IEC 60898: Interruptores tipo miniatura o modulares DIN
 NTP-370.308 Interruptores Nema AB-1
 NTP-IEC 601008-1 Interruptores diferenciales
 NTP-IEC 439-9 Tableros eléctricos
NORMATIVIDAD

CABLEADO ELÉCTRICO
