1. MUNICIPALIDAD DISTRITAL DE ÑAHUIMPUQIO
PROYECTO: "CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO, DISTRITO DE ÑAHUIMPUQUIO,
TAYACAJA – HUANCAVELICA"

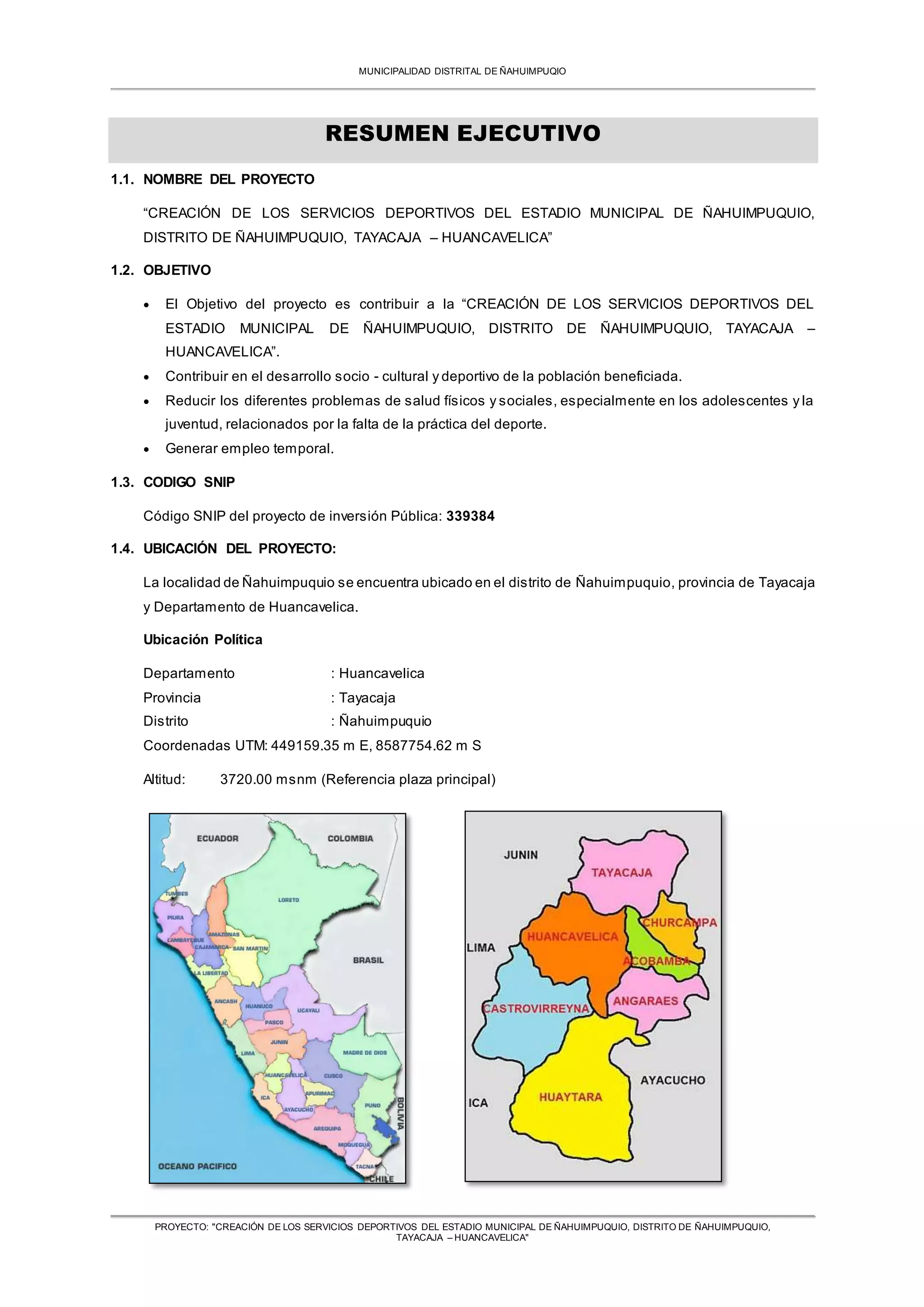

RESUMEN EJECUTIVO
1.1. NOMBRE DEL PROYECTO
“CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO,
DISTRITO DE ÑAHUIMPUQUIO, TAYACAJA – HUANCAVELICA”
1.2. OBJETIVO
El Objetivo del proyecto es contribuir a la “CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL
ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO, DISTRITO DE ÑAHUIMPUQUIO, TAYACAJA –
HUANCAVELICA”.
Contribuir en el desarrollo socio - cultural y deportivo de la población beneficiada.
Reducir los diferentes problemas de salud físicos y sociales, especialmente en los adolescentes y la
juventud, relacionados por la falta de la práctica del deporte.
Generar empleo temporal.
1.3. CODIGO SNIP
Código SNIP del proyecto de inversión Pública: 339384
1.4. UBICACIÓN DEL PROYECTO:
La localidad de Ñahuimpuquio se encuentra ubicado en el distrito de Ñahuimpuquio, provincia de Tayacaja
y Departamento de Huancavelica.
Ubicación Política
Departamento : Huancavelica
Provincia : Tayacaja
Distrito : Ñahuimpuquio
Coordenadas UTM: 449159.35 m E, 8587754.62 m S
Altitud: 3720.00 msnm (Referencia plaza principal)
2. MUNICIPALIDAD DISTRITAL DE ÑAHUIMPUQIO
PROYECTO: "CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO, DISTRITO DE ÑAHUIMPUQUIO,
TAYACAJA – HUANCAVELICA"
1.5. METAS
a. METAS FINANCIERAS Y FISICAS DE ACUERDO AL PERFIL TECNICO
Metas Físicas
La creación de un estadio municipal que comprende la construcción de: campo deportivo en un área de
11,340.73 m2 con grass natural con drenaje;pista atlética y malla olímpica,en un área de 2,806.86 m2 con
sardineles de concreto y malla metálica;construcción de tribunas,en una área de 902.88 m2, de 106.20 ml
con 4 escalones; construcción de camerinos, en un área de 243.34 m2.; construcción de servicios
higiénicos, en un área de 96.76 m2.; construcción de cerco perimétrico, en un área de 1, 170.98 m2, con
muros de albañilería ypuertas metálicas en los ingresos principales; construcción de zona administrativa,
en un área de 155.70 m2.; ejecución de obras exteriores,con tratamiento de escaleras,sardineles ypiso de
acabado de concreto semipulido.
METAS FINANCIERAS SEGÚN PERFIL VIABLE
COMPONENTES Total por componente a
CAMPO DEPORTIVO - ESTADIO 640,997.00
PISTA ATLETICA 62,151.00
TRIBUNAS 70,418.00
CAMERINOS 121,400.00
SERVICIOS HIGIENICOS 45,660.00
CERCO PERIMETRICO 170,080.00
ZONA ADMINISTRATIVA 81,291.00
OBRAS EXTERIORES 60,000.00
GASTOS GENERALES 62,289.00
SUPERVISION 62,289.00
EXPEDIENTE TECNICO 37,373.00
OTROS 18% 253,389.00
OTROS 10% 140,772.00
Total por periodo 1,808,109.00
DISTRITO DE
ÑAHUIMPUQUIO
3. MUNICIPALIDAD DISTRITAL DE ÑAHUIMPUQIO
PROYECTO: "CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO, DISTRITO DE ÑAHUIMPUQUIO,
TAYACAJA – HUANCAVELICA"
b. METAS FINANCIERAS Y FISICAS DE ACUERDO AL EXPEDIENTE TECNICO
Metas Financieras:
Según el estudio definitivo se ha determinado una inversión de S/. 2, 498,948.92, a precios de mercado,
al mes de junio del 2016, la misma que tiene como metas físicas lo siguiente;
El costo del proyecto asciende a la suma de S/ 2’498,948.92 (dos millones cuatrocientos noventa y
ocho mil novecientos cuarenta y ocho con 92/100 soles), Cuya variación del expediente técnico en
función al perfil técnico es 38.207869%, por lo que está dentro de lo permisible del Sistema Nacional de
Inversión Pública, con el que fue declarado viable, con Código de proyecto N° 339384.
Metas Físicas:
Componente 01: Campo Deportivo
Construcción del campo deportivo de grass sintético con medidas oficiales FIFA de 105x68 m.
Construcción del drenaje para el campo deportivo.
Componente 02: Pista Atlética
Construcción de pista atlética de 04 carriles, lo cuales cumplen las longitudes según norma.
Componente 03: Tribuna
Construcción de tribunas de 06 escalones y una longitud de 100 metros lineales.
Componente 04: Camerinos
UBICACION : HUANCAVELICA - TAYACAJA - ÑAHUIMPUQUIO
FECHA : JULIO 2016
MODALIDAD : ADMINISTRACION DIRECTA
PLAZO DE EJECUCION : 180 DIAS CALENDARIOS
COMPONENTE COSTO TOTAL
COSTO DIRECTO 2,220,118.13
COMPONENTE 01 1,048,850.16
S/.
COMPONENTE 02 51,681.42
S/.
COMPONENTE 03 199,279.31
S/.
COMPONENTE 04 138,756.90
S/.
COMPONENTE 05 97,001.32
S/.
COMPONENTE 06 133,687.59
S/.
COMPONENTE 07 408,158.33
S/.
COMPONENTE 08 130,203.10
S/.
COMPONENTE 09 12,500.00
S/.
268,330.79
S/.
GASTOS DE OPERACIÓN Y/O RESIDENCIA 173,101.79
S/.
GASTOS DE SUPERVISION 69,515.00
S/.
GASTOS ADMINISTRATIVOS 25,714.00
S/.
2,488,448.92
S/.
EXPEDIENTE TECNICO 10,500.00
S/.
2,498,948.92
S/.
COSTO DE OBRA SEGÚN PERFIL VIABLE 1,808,109.00
S/.
SENSIBILIDAD 38.207869%
PRESUPUESTO TOTAL DE INVERSION
PRESUPUESTO TOTAL DE OBRA
AREAS EXTERIORES
MITIGACION AMBIENTAL
7.80%
3.13%
1.16%
RESUMEN DE PRESUPUESTO
PROYECTO
GASTOS GENERALES
"CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO,
DISTRITO DE ÑAHUIMPUQUIO, TAYACAJA – HUANCAVELICA"
CODIGO SNIP 339384
SUB - PRESUPUESTO
CAMPO DEPORTIVO
PISTA ATLETICA
TRIBUNAS
CAMERINO
CERCO PERIMETRICO
SERVICIOS HIGIENICOS
AREA ADMINISTRATIVA
MODALIDAD DE EJECUCION : ADMINISTRACION DIRECTA
4. MUNICIPALIDAD DISTRITAL DE ÑAHUIMPUQIO
PROYECTO: "CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO, DISTRITO DE ÑAHUIMPUQUIO,
TAYACAJA – HUANCAVELICA"
Construcción del área de camerinos, cual cuenta con vestidores y duchas para equipo 01 y equipo 02,
en un área de 88.50 metros cuadrados.
Componente 05: Servicios Higiénicos
Construcción de Servicios Higiénicos para damas y varones, en un área de 49.25 metros cuadrados.
Componente 06: Área Administrativa
Construcción del área administrativa, con ambientes de recepción – hall, camerino de árbitros, tópico,
almacén, administración, sala de reunión y servicios higiénicos., en un área de 104.65 metros
cuadrados.
Componente 07: Cerco Perimétrico
Construcción del cerco perimétrico:cerco de muro lleno con una longitud de 566.09 metros lineales yun
cerco metálico con una longitud de 56.43 metros lineales, también cuentas con una boletería con un
área de 7.05 metros cuadrado ubicado en la entrada principal.
Componente 08: Áreas exteriores
Construcción de veredas,gradas y rampas ubicadas en el acceso hacia las tribunas ycampo deportivo,
con un área total de 784.17 metros cuadrados.
Construcción de barandas metálicas longitud de 100 metros lineales
Componente 09: Mitigación Ambiental
Corresponde a todos los trabajos de mitigación ambienta durante la ejecución
1.1. PORCENTAJE DE SENSIBILIDAD:
Sensibilidad con respecto al perfil viable es de: 38.207869%
1.2. MODALIDAD DE EJECUCION:
El proyecto será ejecutado por la modalidad de ADMINISTRACION DIRECTA.
1.3. COSTO DE MANO DE OBRA:
Corresponde al establecido por el régimen de construccióncivil,el mismo que se encuentra vigente al mes de
junio del año 2016.
Operario S/. 16.82 h-h
Oficial S/. 13.95 h-h
Peon S/. 12.55 h-h
El costo horario de maquinaria, equipos y vehículos corresponde a la oferta actual de los mercados de
Huancavelica, vigente al mes de Junio del 2016.
1.4. PLAZO DE EJECUCION:
El periodo de ejecución del proyecto será de 180 días calendarios (06 meses).
5. MUNICIPALIDAD DISTRITAL DE ÑAHUIMPUQIO
PROYECTO: "CREACIÓN DE LOS SERVICIOS DEPORTIVOS DEL ESTADIO MUNICIPAL DE ÑAHUIMPUQUIO, DISTRITO DE ÑAHUIMPUQUIO,
TAYACAJA – HUANCAVELICA"
INDICE GENERAL
I. RESUMEN EJECUTIVO
II. MEMORIA DESCRIPTIVA
III. INGENIERIA DEL PROYECTO
III.I. ESTUDIO TOPOGRÁFICO
III.II. ESTUDIO DE SUELOS Y GEOTECNIA
III.III. DISEÑOS ESTRUCTURALES
III.IV. DISEÑO ARQUITECTÓNICO, URBANÍSTICO Y PAISAJISTA
III.V. ESTUDIO DE IMPACTO SOCIO AMBIENTAL
IV. ESPECIFICACIONES TECNICAS GENERALES
V. HOJAS DE METRADOS
VI. PRESUPUESTO DE OBRA/RESUMEN TOTAL
VII. DESAGREGADO DE COSTOS INDIRECTOS
VIII. ANALISIS DE COSTOS UNITARIOS
IX. RELACION DE INSUMOS Y MATERIALES
X. COTIZACION DE MATERIALES
XI. FLETE
XII. CRONOGRAMA DE AVANCE FISICO DE OBRA
XIII. CRONOGRAMA DE AVANCE VALORIZADO
XIV. CRONOGRAMA DE ADQUISICION DE INSUMOS Y MATERIALES
XV. PANEL FOTOGRAFICO
XVI. PLANOS
XVII. ANEXOS
