El documento proporciona información sobre los materiales y tipos de conductores eléctricos más utilizados. Describe que el cobre y el aluminio son los materiales más comunes, aunque el cobre se prefiere debido a sus ventajas mecánicas y eléctricas. Explica los diferentes tipos de conductores según su constitución como alambres, cables, monoconductores y multiconductores. También cubre el uso de diferentes materiales como el cobre, aluminio y aleaciones en conductores para transmisión y distribución eléctrica.

1. UNIVERSIDAD FERMÍN TORO
VICE RECTORADO ACADÉMICO
FACULTAD DE INGENIERÍA
INGENIERÍA ELÉCTRICA
Participantes:
Cedeño, Omar C.I: 23.310.169
Méndez, Kendrys C.I:19.454.323
Itiel, Villasmil C.I 24.164.085
Sánchez, Sadicth C.I: 20.888.309
Cabudare, Noviembre de 2016

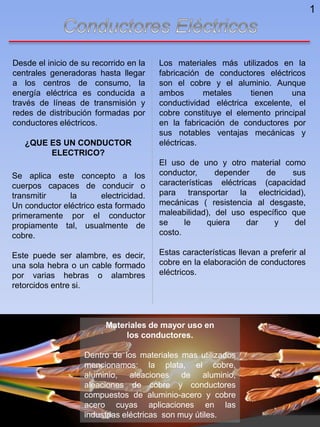

2. Materiales de mayor uso en
los conductores.
Dentro de los materiales mas utilizados
mencionamos: la plata, el cobre,
aluminio, aleaciones de aluminio,
aleaciones de cobre y conductores
compuestos de aluminio-acero y cobre
acero cuyas aplicaciones en las
industrias eléctricas son muy útiles.
Desde el inicio de su recorrido en la
centrales generadoras hasta llegar
a los centros de consumo, la
energía eléctrica es conducida a
través de líneas de transmisión y
redes de distribución formadas por
conductores eléctricos.
¿QUE ES UN CONDUCTOR
ELECTRICO?
Los materiales más utilizados en la
fabricación de conductores eléctricos
son el cobre y el aluminio. Aunque
ambos metales tienen una
conductividad eléctrica excelente, el
cobre constituye el elemento principal
en la fabricación de conductores por
sus notables ventajas mecánicas y
eléctricas.
El uso de uno y otro material como
conductor, depender de sus
características eléctricas (capacidad
para transportar la electricidad),
mecánicas ( resistencia al desgaste,
maleabilidad), del uso específico que
se le quiera dar y del
costo.
Estas características llevan a preferir al
cobre en la elaboración de conductores
eléctricos.
Se aplica este concepto a los
cuerpos capaces de conducir o
transmitir la electricidad.
Un conductor eléctrico esta formado
primeramente por el conductor
propiamente tal, usualmente de
cobre.
Este puede ser alambre, es decir,
una sola hebra o un cable formado
por varias hebras o alambres
retorcidos entre si.
1

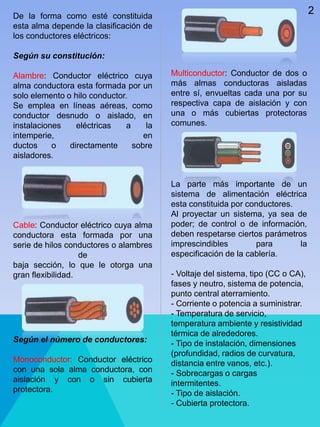

3. De la forma como esté constituida
esta alma depende la clasificación de
los conductores eléctricos:
Según su constitución:
Alambre: Conductor eléctrico cuya
alma conductora esta formada por un
solo elemento o hilo conductor.
Se emplea en líneas aéreas, como
conductor desnudo o aislado, en
instalaciones eléctricas a la
intemperie, en
ductos o directamente sobre
aisladores.
Cable: Conductor eléctrico cuya alma
conductora esta formada por una
serie de hilos conductores o alambres
de
baja sección, lo que le otorga una
gran flexibilidad.
Según el número de conductores:
Monoconductor: Conductor eléctrico
con una sola alma conductora, con
aislación y con o sin cubierta
protectora.
Multiconductor: Conductor de dos o
más almas conductoras aisladas
entre sí, envueltas cada una por su
respectiva capa de aislación y con
una o más cubiertas protectoras
comunes.
La parte más importante de un
sistema de alimentación eléctrica
esta constituida por conductores.
Al proyectar un sistema, ya sea de
poder; de control o de información,
deben respetarse ciertos parámetros
imprescindibles para la
especificación de la cablería.
- Voltaje del sistema, tipo (CC o CA),
fases y neutro, sistema de potencia,
punto central aterramiento.
- Corriente o potencia a suministrar.
- Temperatura de servicio,
temperatura ambiente y resistividad
térmica de alrededores.
- Tipo de instalación, dimensiones
(profundidad, radios de curvatura,
distancia entre vanos, etc.).
- Sobrecargas o cargas
intermitentes.
- Tipo de aislación.
- Cubierta protectora.
2

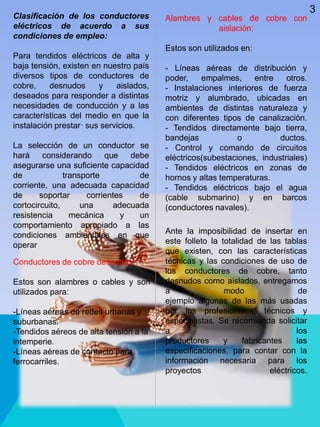

4. Alambres y cables de cobre con
aislación:
Estos son utilizados en:
- Líneas aéreas de distribución y
poder, empalmes, entre otros.
- Instalaciones interiores de fuerza
motriz y alumbrado, ubicadas en
ambientes de distintas naturaleza y
con diferentes tipos de canalización.
- Tendidos directamente bajo tierra,
bandejas o ductos.
- Control y comando de circuitos
eléctricos(subestaciones, industriales)
- Tendidos eléctricos en zonas de
hornos y altas temperaturas.
- Tendidos eléctricos bajo el agua
(cable submarino) y en barcos
(conductores navales).
Clasificación de los conductores
eléctricos de acuerdo a sus
condiciones de empleo:
Para tendidos eléctricos de alta y
baja tensión, existen en nuestro país
diversos tipos de conductores de
cobre, desnudos y aislados,
deseados para responder a distintas
necesidades de conducción y a las
características del medio en que la
instalación prestar· sus servicios.
La selección de un conductor se
hará considerando que debe
asegurarse una suficiente capacidad
de transporte de
corriente, una adecuada capacidad
de soportar corrientes de
cortocircuito, una adecuada
resistencia mecánica y un
comportamiento apropiado a las
condiciones ambientales en que
operar
Conductores de cobre desnudos:
Estos son alambres o cables y son
utilizados para:
-Líneas aéreas de redes urbanas y
suburbanas.
-Tendidos aéreos de alta tensión a la
intemperie.
-Líneas aéreas de contacto para
ferrocarriles.
Ante la imposibilidad de insertar en
este folleto la totalidad de las tablas
que existen, con las características
técnicas y las condiciones de uso de
los conductores de cobre, tanto
desnudos como aislados, entregamos
a modo de
ejemplo algunas de las más usadas
por los profesionales, técnicos y
especialistas. Se recomienda solicitar
a los
productores y fabricantes las
especificaciones, para contar con la
información necesaria para los
proyectos eléctricos.
3

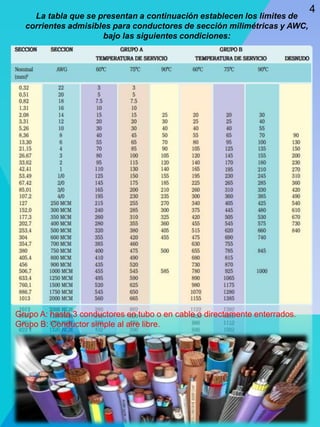

5. La tabla que se presentan a continuación establecen los limites de
corrientes admisibles para conductores de sección milimétricas y AWC,
bajo las siguientes condiciones:
Grupo A: hasta 3 conductores en tubo o en cable o directamente enterrados.
Grupo B: Conductor simple al aire libre.
4

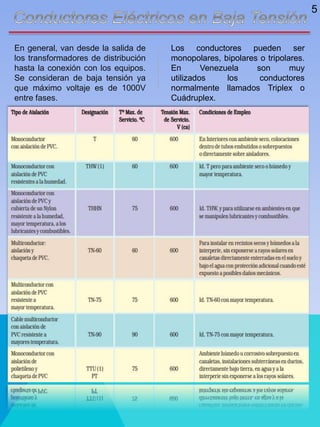

6. En general, van desde la salida de
los transformadores de distribución
hasta la conexión con los equipos.
Se consideran de baja tensión ya
que máximo voltaje es de 1000V
entre fases.
Los conductores pueden ser
monopolares, bipolares o tripolares.
En Venezuela son muy
utilizados los conductores
normalmente llamados Triplex o
Cuádruplex.
5

7. 6

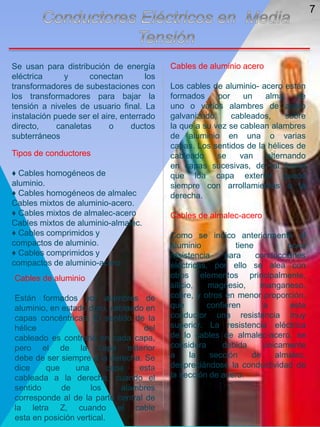

8. Se usan para distribución de energía
eléctrica y conectan los
transformadores de subestaciones con
los transformadores para bajar la
tensión a niveles de usuario final. La
instalación puede ser el aire, enterrado
directo, canaletas o ductos
subterráneos
Tipos de conductores
♦ Cables homogéneos de
aluminio.
♦ Cables homogéneos de almalec
Cables mixtos de aluminio-acero.
♦ Cables mixtos de almalec-acero
Cables mixtos de aluminio-almalec.
♦ Cables comprimidos y
compactos de aluminio.
♦ Cables comprimidos y
compactos de aluminio-acero
Cables de aluminio acero
Los cables de aluminio- acero están
formados por un alma de
uno o varios alambres de acero
galvanizado, cableados, sobre
la que a su vez se cablean alambres
de aluminio en una o varias
capas. Los sentidos de la hélices de
cableado se van alternando
en capas sucesivas, de tal forma
que loa capa exterior quede
siempre con arrollamientos a la
derecha.
Cables de almalec-acero
Como se indico anteriormente el
aluminio tiene poca
resistencia para conducciones
eléctricas, por ello se alea con
otros elementos principalmente,
silicio, magnesio, manganeso,
cobre, y otros en menor proporción,
que confieren a este
conductor una resistencia muy
superior. La resistencia eléctrica
de lo cables de almalec-acero, se
considera debida únicamente
a la sección de almalec,
despreciándose la conductividad de
la sección de acero.
Cables de aluminio
Están formados por alambres de
aluminio, en estado duro, cableado en
capas concéntricas. El sentido de la
hélice del
cableado es contrario en cada capa,
pero el de la capa exterior
debe de ser siempre a la derecha. Se
dice que una capa esta
cableada a la derecha, cuando el
sentido de los alambres
corresponde al de la parte central de
la letra Z, cuando el cable
esta en posición vertical.
7

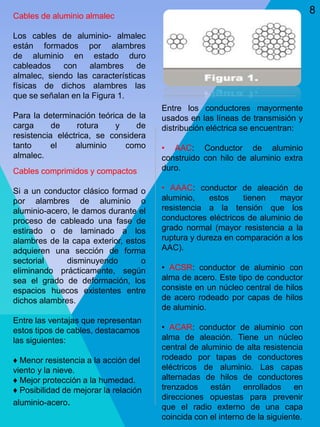

9. Cables de aluminio almalec
Los cables de aluminio- almalec
están formados por alambres
de aluminio en estado duro
cableados con alambres de
almalec, siendo las características
físicas de dichos alambres las
que se señalan en la Figura 1.
Para la determinación teórica de la
carga de rotura y de
resistencia eléctrica, se considera
tanto el aluminio como
almalec.
Cables comprimidos y compactos
Si a un conductor clásico formad o
por alambres de aluminio o
aluminio-acero, le damos durante el
proceso de cableado una fase de
estirado o de laminado a los
alambres de la capa exterior, estos
adquieren una sección de forma
sectorial disminuyendo o
eliminando prácticamente, según
sea el grado de deformación, los
espacios huecos existentes entre
dichos alambres.
Entre las ventajas que representan
estos tipos de cables, destacamos
las siguientes:
♦ Menor resistencia a la acción del
viento y la nieve.
♦ Mejor protección a la humedad.
♦ Posibilidad de mejorar la relación
aluminio-acero.
Entre los conductores mayormente
usados en las líneas de transmisión y
distribución eléctrica se encuentran:
• AAC: Conductor de aluminio
construido con hilo de aluminio extra
duro.
• AAAC: conductor de aleación de
aluminio, estos tienen mayor
resistencia a la tensión que los
conductores eléctricos de aluminio de
grado normal (mayor resistencia a la
ruptura y dureza en comparación a los
AAC).
• ACSR: conductor de aluminio con
alma de acero. Este tipo de conductor
consiste en un núcleo central de hilos
de acero rodeado por capas de hilos
de aluminio.
• ACAR: conductor de aluminio con
alma de aleación. Tiene un núcleo
central de aluminio de alta resistencia
rodeado por tapas de conductores
eléctricos de aluminio. Las capas
alternadas de hilos de conductores
trenzados están enrollados en
direcciones opuestas para prevenir
que el radio externo de una capa
coincida con el interno de la siguiente.
8

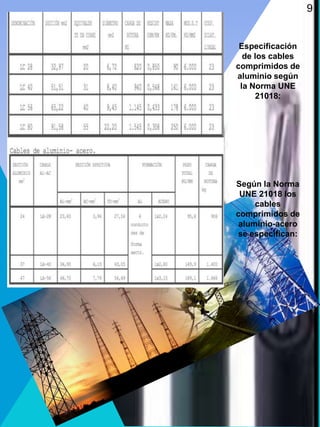

10. Especificación
de los cables
comprimidos de
aluminio según
la Norma UNE
21018:
Según la Norma
UNE 21018 los
cables
comprimidos de
aluminio-acero
se especifican:
9

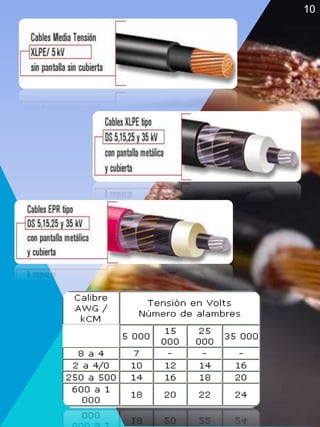

11. 10
