La electricidad es un flujo de energía que requiere una fuente y un circuito cerrado. Puede ser directa, alterna o estática. La electricidad es peligrosa porque no es detectable por los sentidos humanos y puede causar quemaduras, fibrilación ventricular u otras lesiones al pasar corriente por el cuerpo. La intensidad de la corriente, el tiempo de exposición y la tensión son factores que determinan el daño potencial. Es importante tomar precauciones como el uso de equipo de protección personal y mantener los sistemas eléctricos en buen estado para

1. ING. JAVIER TORRES

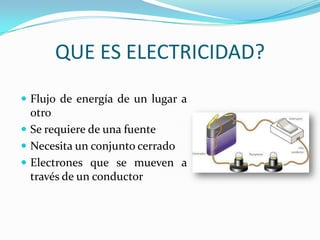

2. QUE ES ELECTRICIDAD?
 Flujo de energía de un lugar a
otro
 Se requiere de una fuente
 Necesita un conjunto cerrado
 Electrones que se mueven a
través de un conductor

3. TIPOS DE ELECTRICIDAD
 Directa o continua: sin cambios de tensión en el
tiempo
 Alterna: con variaciones periódicas en el tiempo
 Estática: Parasitas en un no conductor que
generalmente aparecen por rozamiento y tienen la
suficiente energía potencial para producir explosiones
o incendios.
 Pulsar: pulsos en el tiempo, por ejemplo la ocurrida en
el cerebro humano, dendritas y axón

4. PORQUE ES PELIGROSA LA
ELECTRICIDAD
 No es perceptible por los sentidos del humano.
 No tiene olor, solo es detectada cuando en un corto circuito se
descompone el aire apareciendo Ozono.
 No es detectado por la vista.
 No se detecta al gusto ni al oído.
 Al tacto puede ser mortal si no se está debidamente aislado. El
cuerpo humano actúa como circuito entre dos puntos de
diferente potencial. No es la tensión la que provoca los efectos
fisiológicos sino la corriente que atraviesa el cuerpo humano.

5. EFECTOS DE LA ELECTRICIDAD
 Con paso de corriente por el
cuerpo:
1. Muerte por fibrilación ventricular
+.
2. Quemaduras internas y externas
3. Tetanización muscular
4. Embolias por efecto electrolítico
de la sangre
5. Muerte por asfixia

6. EFECTOS DE LA ELECTRICIDAD
 Sin paso de corriente por el
cuerpo:
1. Quemaduras por arco
eléctrico, proyección de
partículas, etc.
2. Lesiones oftálmicas por arcos
eléctricos (conjuntivitis,
ceguera).
3. Incendios, explosiones

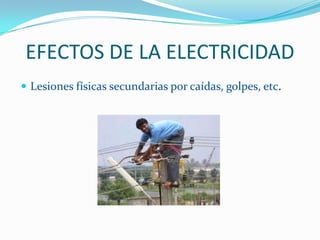

7. EFECTOS DE LA ELECTRICIDAD
 Lesiones físicas secundarias por caídas, golpes, etc.

8. EFECTOS DETERMINANTES DE
DAÑO
Intensidad

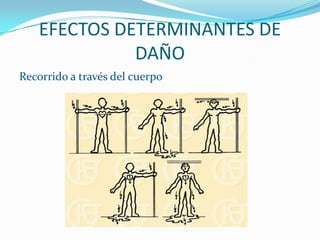

9. EFECTOS DETERMINANTES DE
DAÑO
Recorrido a través del cuerpo

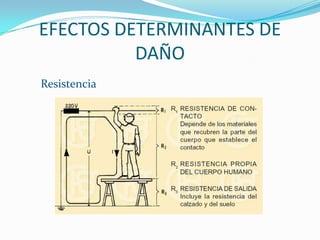

10. EFECTOS DETERMINANTES DE
DAÑO
Resistencia

11. EFECTOS DETERMINANTES DE
DAÑO
Tiempo de descarga

12. EFECTOS DETERMINANTES DE
DAÑO
Tensión
 Baja tensión: monofásica y
trifásica, 110-440 V.
 Media tensión: terminales y
líneas de transmisión, 13200-
34500 V
 Alta tensión: subestaciones
115K-230KV

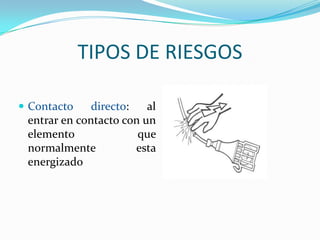

13. TIPOS DE RIESGOS
 Contacto directo: al
entrar en contacto con un
elemento que
normalmente esta
energizado

14. TIPOS DE RIESGOS
 Contacto indirecto: cuanto
se entra en contacto con
algún elemento o equipo
accidentalmente
energizado.

15. LOCALIZACION DE RIESGOS
 Uniones defectuosas y sin aislante
 Equipos en mal estado
 Instalaciones eléctricas no reglamentarias
 Falta de conexión a tierra
 Circuitos sobrecargados
 Enchufes deteriorados
 Conexiones provisionales
 Falta de mantenimiento a los equipos
 Falta de señalización.

16. PREVENCION
 Considerar que todos los circuitos están energizados
 Evitar el acceso de personal no autorizado
 Uso de EPP adecuadas
 En lo posible no trabajar en líneas con tensión
 Colocar vallas y señales en zonas peligrosas
 Proteger contra el contacto con equipos energizados
 Adecuada puesta a tierra de equipos y sistemas
eléctricos
 No dejar conductores, ni empalmes desnudos

17. PREVENCION
 No dejar en contacto cables con aceites o grasas
 Permanecer mínimo a 3,05 m de una línea aérea
 Mantener en buen estado tomas e interruptores
 Uso de interruptores de seguridad
 Mantener área limpia
 No utilizar escaleras metálicas
 No trabajar solo
 No trabajar sin estar capacitado

18. PREVENCION
 No usar ni equipo ni cables en mal estado o que estén
sin la respectiva supervisión
 No trabajar en sitios húmedos o si esta lloviendo
 Al primer chispazo desconectar
 No desconectar tirando del cable
 Nunca tratar de conectar un equipo o sistema eléctrico
directamente con los cables
 Si se recalienta presenta problemas
 Periódicamente haga revisión de todo elemento

19. REGLAS DE ORO EN LA
ELECTRICIDAD

20. GRACIAS
