Los sistemas SCADA, que significa 'Supervisory Control and Data Acquisition', son aplicaciones de software diseñadas para controlar y supervisar procesos industriales, ofreciendo comunicación con dispositivos de campo. Estos sistemas permiten monitorear, controlar y almacenar información de procesos complejos en tiempo real, siendo esenciales en industrias como la generación de energía, suministro de agua y control de calidad. Los componentes clave incluyen unidades de terminal remota, estación maestra y una infraestructura de comunicación, así como módulos para la gestión de datos, interfaz de usuario y procesos automatizados.

1. Sistemas SCADA

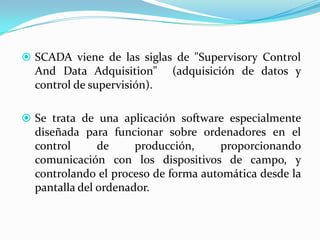

2. SCADA viene de las siglas de "Supervisory Control And Data Adquisition" (adquisición de datos y control de supervisión).

3. Se trata de una aplicación software especialmente diseñada para funcionar sobre ordenadores en el control de producción, proporcionando comunicación con los dispositivos de campo, y controlando el proceso de forma automática desde la pantalla del ordenador.

4. PrestacionesUn sistema SCADA debe estar en disposición de ofrecer las siguientes prestaciones:Posibilidad de crear paneles de alarma.

5. Generación de históricos de señal de planta.

6. Ejecución de programas.

7. Posibilidad de programación numérica.Los sistemas Scada deben cumplir ciertos requisitos básicos dependiendo del fabricante y sobre todo de la finalidad con que se va a hacer uso del sistema:Todo sistema debe tener arquitectura abierta

8. La programación e instalación no debe presentar mayor dificultad

9. Deben permitir la adquisición de datos de todo equipo

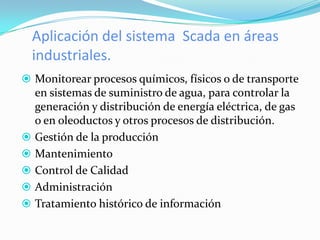

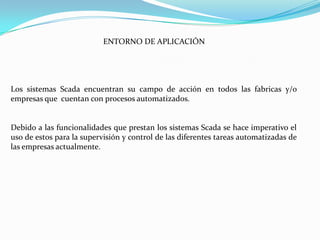

10. Deben ser programas sencillos de instalarAplicación del sistema Scada en áreas industriales.Monitorear procesos químicos, físicos o de transporte en sistemas de suministro de agua, para controlar la generación y distribución de energía eléctrica, de gas o en oleoductos y otros procesos de distribución.

11. Gestión de la producción

12. Mantenimiento

13. Control de Calidad

14. Administración

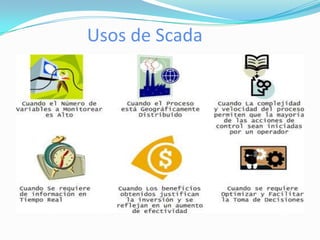

15. Tratamiento histórico de informaciónUsos de ScadaCuando el número de variables a monitorear es alto

16. Cuando el proceso esta geográficamente distribuido

17. Cuando la velocidad y complejidad del proceso permiten que las mayorías de acciones de control sean iniciadas por un operador

18. Cuando se requiere de información en tiempo real

19. Cuando los beneficios obtenidos justifican la inversión y se reflejan en un aumento de efectividad

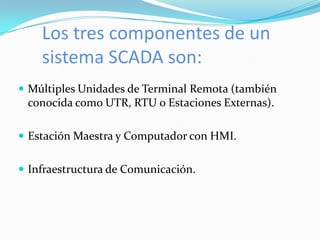

20. Cuando se requiere optimizar y facilitar la toma de decisionesLos tres componentes de un sistema SCADA son:Múltiples Unidades de Terminal Remota (también conocida como UTR, RTU o Estaciones Externas).Estación Maestra y Computador con HMI.Infraestructura de Comunicación.

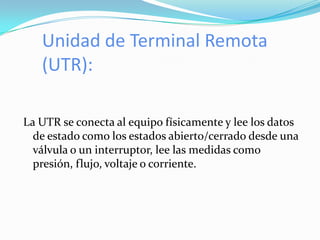

21. Unidad de Terminal Remota (UTR):La UTR se conecta al equipo físicamente y lee los datos de estado como los estados abierto/cerrado desde una válvula o un interruptor, lee las medidas como presión, flujo, voltaje o corriente.

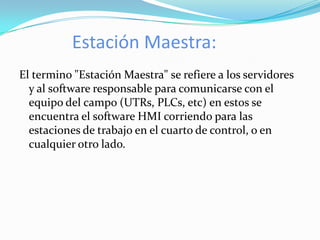

22. Estación Maestra:El termino "Estación Maestra" se refiere a los servidores y al software responsable para comunicarse con el equipo del campo (UTRs, PLCs, etc) en estos se encuentra el software HMI corriendo para las estaciones de trabajo en el cuarto de control, o en cualquier otro lado.

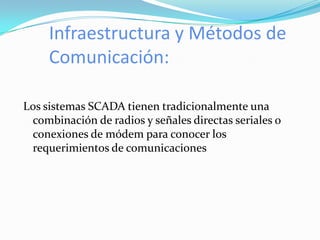

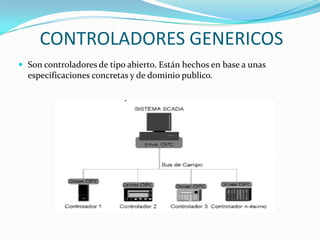

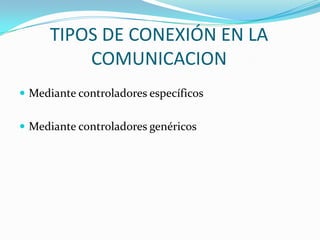

23. Infraestructura y Métodos de Comunicación:Los sistemas SCADA tienen tradicionalmente una combinación de radios y señales directas seriales o conexiones de módem para conocer los requerimientos de comunicaciones

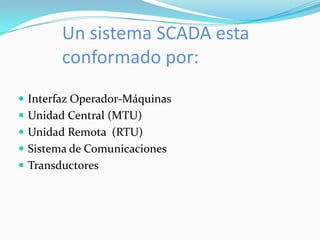

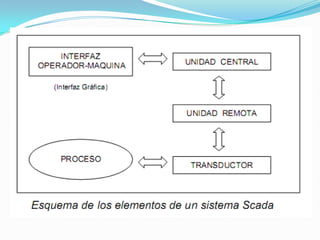

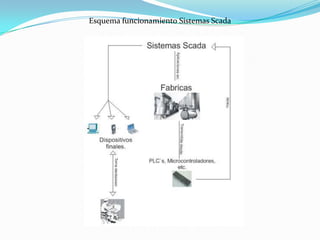

24. Un sistema SCADA esta conformado por:Interfaz Operador-MáquinasUnidad Central (MTU)Unidad Remota (RTU)Sistema de ComunicacionesTransductores

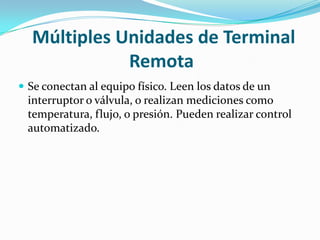

26. Múltiples Unidades de Terminal RemotaSe conectan al equipo físico. Leen los datos de un interruptor o válvula, o realizan mediciones como temperatura, flujo, o presión. Pueden realizar control automatizado.

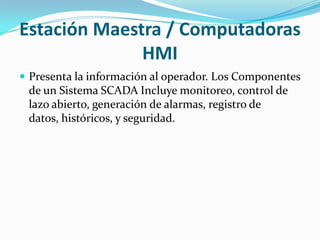

27. Estación Maestra / Computadoras HMIPresenta la información al operador. Los Componentes de un Sistema SCADA Incluye monitoreo, control de lazo abierto, generación de alarmas, registro de datos, históricos, y seguridad.

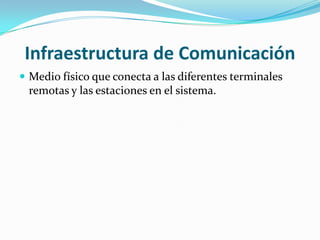

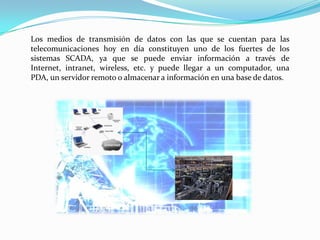

28. Infraestructura de ComunicaciónMedio físico que conecta a las diferentes terminales remotas y las estaciones en el sistema.

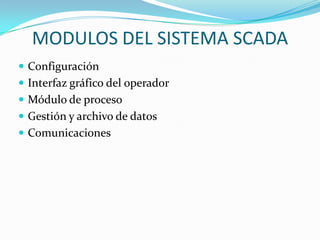

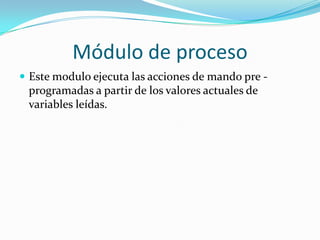

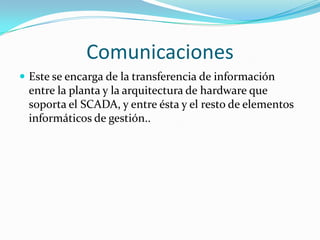

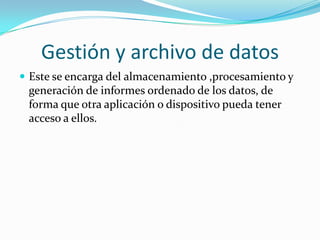

29. MODULOS DEL SISTEMA SCADAConfiguraciónInterfaz gráfico del operadorMódulo de procesoGestión y archivo de datosComunicaciones

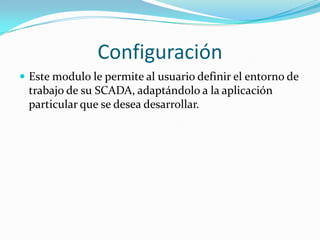

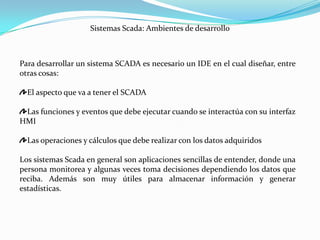

30. ConfiguraciónEste modulo le permite al usuario definir el entorno de trabajo de su SCADA, adaptándolo a la aplicación particular que se desea desarrollar.

31. Interfaz gráfico del operadorEste le proporciona al operador las funciones de control y supervisión de la planta
