El documento describe los principales componentes de una red, dividiéndolos en componentes lógicos y físicos. Los componentes lógicos incluyen sistemas operativos y protocolos como TCP/IP, mientras que los componentes físicos son elementos tangibles como servidores, estaciones de trabajo, tarjetas de red, concentradores, encaminadores y cortafuegos.

1. COMPONENTES DE UNA RED

2. COMPONENTES DE UNA RED Las redes de ordenadores se montan con una serie de componentes de uso común y que en mayor o menor medida siempre aparecerán en cualquier instalación. Estos componentes se clasifican en dos grupos que son: Componentes lógicos y componentes físicos . Componentes Lógicos. Corresponde a todos los programas que hacen posible una conexión lógica entre dos o mas dispositivos (ordenadores). Entre estos tenemos los sistemas operativos y protocolos.

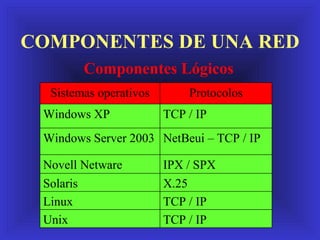

3. COMPONENTES DE UNA RED Componentes Lógicos TCP / IP Unix TCP / IP Linux X.25 Solaris IPX / SPX Novell Netware NetBeui – TCP / IP Windows Server 2003 TCP / IP Windows XP Protocolos Sistemas operativos

4. COMPONENTES DE UNA RED Componentes Físicos. Corresponde a todos los elementos tangibles que hacen posible la conexión física entre los componentes de una red. (tarjetas, cables, ordenadores, concentradores y demás..

5. COMPONENTES DE UNA RED Componentes Físicos Servidor. Computadores que proporcionan servicios a las estaciones de trabajo de la red tales como almacenamiento en discos, acceso a las impresoras, unidades para respaldo de archivos, acceso a otras redes etc... El servidor debe ser un computador robusto, con mucha capacidad en disco duro y memoria RAM, a demás con procesadores potentes y veloces. En los servidores es donde generalmente se instala el sistema operativo de red. Los servidores se clasifican en: Servidores de archivos Servidores de impresión Servidores de correo Servidores de pagina web Click para ver imagen

6. COMPONENTES DE UNA RED Componentes Físicos Estaciones de Trabajo. ( Host, Nodo o Terminal) Son PC’s conectadas a la red a través de las cuales podemos acceder a los recursos compartidos en dicha red como discos, impresoras, módems, etc. Pueden carecer de la mayoría de los periféricos pero siempre tendrán un NIC, un monitor, un teclado y una CPU. Click para ver imagen

7. COMPONENTES DE UNA RED Componentes Físicos Tarjeta de red NIC (Network Interconection Card) Tarjeta electrónica que conectan las estaciones de trabajo a la red. Normalmente se insertan en una de las ranuras de expansión del motherboard del ordenador. Su principal función es dar acceso al cable, con la conversión eléctrica y ajuste de velocidad, a demás son el transmisor y el receptor de la estación. Las tarjetas de red más populares son por supuesto las tarjetas Ethernet como tarjetas TokenRing . La velocidad de transmisión de la tarjeta puede variar, las hay de 10Mbps y 100Mbps (Fast Ethernet). Existen una variedad de tarjetas que se utilizan de acuerdo a la topología de red. Click para ver imagen Click para ver Velocidad de transmisión

8. COMPONENTES DE UNA RED Componentes Físicos Click para ver animación Concentrador (Hubs) El término "concentrador" se utiliza a veces para referirse a una pieza de equipo de red que conecta PCs entre sí, aunque realmente hace las veces de repetidor . Se llama así porque pasa o repite toda la información que recibe a todos sus puertos. Los concentradores se pueden utilizar para ampliar una red. No obstante, de esta acción puede resultar un exceso de tráfico innecesario porque se envía la misma información a todos los dispositivos de una red. Los concentradores están indicados para redes pequeñas, aunque es posible que las redes con alta carga de tráfico necesiten equipos de red adicionales, como puede ser un conmutador, que reduciría el tráfico innecesario.

9. COMPONENTES DE UNA RED Componentes Físicos Conmutador (Swicht) Los conmutadores utilizan la información de la dirección de cada paquete para controlar el flujo del tráfico de la red. Por medio de la monitorización de los paquetes que recibe, un conmutador distingue qué dispositivos están conectados a sus puertos, y envía los paquetes a los puertos adecuados solamente. Un conmutador reduce la cantidad de tráfico innecesario porque la información recibida en un puerto se envía solamente al dispositivo que tiene la dirección de destino correcta, a diferencia de un concentrador, que la envía a todos los puertos. Click para ver animación

10. COMPONENTES DE UNA RED Componentes Físicos Click para ver reglas de conexión Conmutadores / Concentradores Los conmutadores y los concentradores se utilizan a menudo en la misma red. Cuando se van a utilizar estos dos dispositivos en una misma red, se debe tener en cuenta reglas de conexión. Los concentradores expanden la red añadiendo más Host, y los conmutadores dividen la red en secciones más pequeñas y menos congestionadas. En una red pequeña, los concentradores pueden ocuparse fácilmente de todo el tráfico generado. Cuando la red llega a tener alrededor de 25 usuarios, es posible que tenga que reducir el tráfico innecesario. Un conmutador adecuado seria la solución.

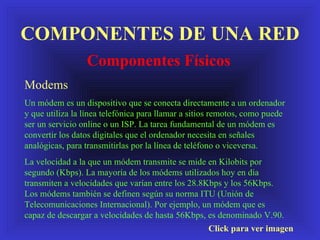

11. COMPONENTES DE UNA RED Componentes Físicos Click para ver imagen Modems Un módem es un dispositivo que se conecta directamente a un ordenador y que utiliza la línea telefónica para llamar a sitios remotos, como puede ser un servicio online o un ISP. La tarea fundamental de un módem es convertir los datos digitales que el ordenador necesita en señales analógicas, para transmitirlas por la línea de teléfono o viceversa. La velocidad a la que un módem transmite se mide en Kilobits por segundo (Kbps). La mayoría de los módems utilizados hoy en día transmiten a velocidades que varían entre los 28.8Kbps y los 56Kbps. Los módems también se definen según su norma ITU (Unión de Telecomunicaciones Internacional). Por ejemplo, un módem que es capaz de descargar a velocidades de hasta 56Kbps, es denominado V.90.

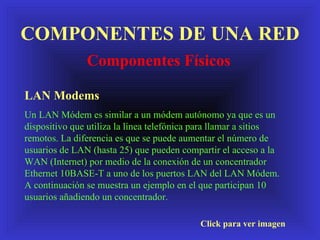

12. COMPONENTES DE UNA RED Componentes Físicos Click para ver imagen LAN Modems Un LAN Módem es similar a un módem autónomo ya que es un dispositivo que utiliza la línea telefónica para llamar a sitios remotos. La diferencia es que se puede aumentar el número de usuarios de LAN (hasta 25) que pueden compartir el acceso a la WAN (Internet) por medio de la conexión de un concentrador Ethernet 10BASE-T a uno de los puertos LAN del LAN Módem. A continuación se muestra un ejemplo en el que participan 10 usuarios añadiendo un concentrador.

13. COMPONENTES DE UNA RED Componentes Físicos Click para ver animación Encaminador (Routers) Son dispositivos que nos permiten unir varias redes( más de dos) Un routers dirige el tráfico de una red a otra, ya que es capaz de calcular cual será el destino más rápido para hacer llegar la información de un punto a otro. Es capaz también de asignar diferentes preferencias a los mensajes que fluyen por la red y enrutar unos por caminos más cortos que otros así como de buscar soluciones alternativas cuando un camino está muy cargado. Click para ver regla de conexión

14. COMPONENTES DE UNA RED Componentes Físicos Click para ver animación Corta fuegos (FireWalls) En una red, un firewall es un host configurado como una barrera para impedir que el tráfico cruce de un segmento a otro. Los firewalls mejoran la seguridad de la red y pueden servir como barrera en las conexiones entre las redes públicas y privadas, sirve para proteger a la red contra los ataques externos (ataques de hackers ). Un firewall puede ser implementado en un router o puede ser un dispositivo de red especial para este propósito. Usando un firewall se puede impedir el acceso a material inadecuado, mantener un registro de los sitios a los que se accede con más frecuencia y analizar cuánto ancho de banda la conexión Internet está siendo utilizado.

15. RACK Rack . Estructura metálica, especialmente de aluminio donde se montan los dispositivos de concentración de cables como el patch panels, servidores entre otros. Se debe instalar generalmente en un cuarto frío.

16. RACK INSTALADO

17. PATCH PANELS Patch panels Dispositivo de red donde convergen todos los puntos que han sido cableados, se ubica en el cuarto de armario (en rack) .

18. PATCH PANELS CABLEADO

19. CABLE PAR TRENZADO UTP Unshielded Twister Pair

20. CABLE PAR TRENZADO UTP Unshielded Twister Pair Consiste en dos alambres de cobre o aluminio que se trenzas con el objeto de evitar los ruidos (Interferencias) de otros pares trenzados, están protegidos por una cubierta de PVC. Se ha convertido en el estándar para las redes LAN . Par trenzado Cubierta de PVC

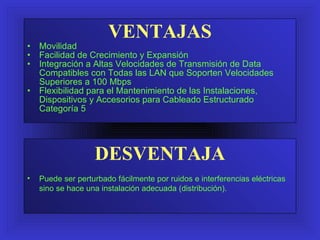

21. VENTAJAS Movilidad Facilidad de Crecimiento y Expansión Integración a Altas Velocidades de Transmisión de Data Compatibles con Todas las LAN que Soporten Velocidades Superiores a 100 Mbps Flexibilidad para el Manteni miento de las Instalaciones , Dispositivos y Accesorios para Cableado Estructurado Categoría 5 DESVENTAJA Puede ser perturbado fácilmente por ruidos e interferencias eléctricas sino se hace una instalación adecuada (distribución).

22. CATEGORIAS DE CABLE UTP Tipo Uso Categoría 1 Voz solamente (cable telefónico) Categoría 2 Datos hasta 4 Mbps (LocalTalk [Apple]) Velocidad 1MHz Categoría 3 Datos hasta 10 Mbps (Ethernet) Velocidad. 16 MHz. Categoría 4 Datos hasta 20 Mbps (16 Mbps Token Ring) Velocidad. 20 MHz. Categoría 5 y 5e Datos hasta 100 Mbps (Fast Ethernet) Velocidad 100 MHz

23. La siguiente tabla muestra el orden normal de los pares de cables, no su forma de conectarse: Blanco / Azul Azul Par #1: Par #2: Blanco / Naranja Naranja Par #3: Blanco / Verde Verde Par #4: Blanco / Café Café Nota. El Par #2 (blanco/naranja, naranja) y el Par #3 (blanco/verde, verde) son los únicos usados para trasmitir datos en 10 Base T.

24. NORMAS DE CONEXIÓN Según la TIA/EIA (AT&T 258A) Asociación de la I ndustria de T elecomunicaciones / A sociación de la I ndustria E lectrónica. T568-A (cruzado) T568-B (estándar)

25. NORMAS DE CONEXIÓN Según la TIA/EIA (AT&T 258A) COLORES T568 –A (cruzado) T568 –B (estándar)

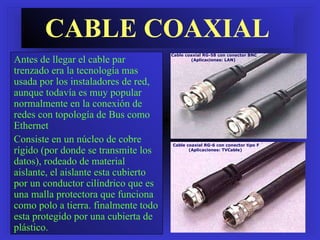

26. CABLE COAXIAL Antes de llegar el cable par trenzado era la tecnología mas usada por los instaladores de red, aunque todavía es muy popular normalmente en la conexión de redes con topología de Bus como Ethernet Consiste en un núcleo de cobre rígido (por donde se transmite los datos), rodeado de material aislante, el aislante esta cubierto por un conductor cilíndrico que es una malla protectora que funciona como polo a tierra. finalmente todo esta protegido por una cubierta de plástico. Cable coaxial RG-58 con conector BNC (Aplicaciones: LAN) Cable coaxial RG-6 con conector tipo F (Aplicaciones: TVCable)

27. ESTRUCTURA CABLE COAXIAL Cubierta protectora Conductor interno (Polo a tierra) Dieléctrico aislador Núcleo de cobre

28. VENTAJAS Puede conectar dispositivos a distancias mas largas que el par trenzado La capa exterior evita que las señales de otros cables o que la radiación electromagnética afecte la información conducida por el cable coaxial (mas resistente a interferencias ) DESVENTAJA Poca maniobrabilidad Menor velocidad en comparación con el UTP

29. CATEGORIAS CABLE COAXIAL Básicamente existen dos categorías Transmisión en banda ancha . Con una impedancia de 75 OHMIOS, Utilizados especialmente en la transmisión de señales de televisión por cable. Referencias: RG-6L, RG-6M, RG-11 y RG-59 Transmisión en banda base . Con una impedancia de 50 OHMIOS, Utilizados en redes LAN. Referencias: RG-8 y RG-58. Dentro de esta categoría se emplean dos tipos: coaxial grueso y coaxial fino .

30. CABLE COAXIAL GRUESO ( 10Base5 ) Conocido también como cable coaxial grueso (Thick coaxial) y sirve como dorsal para una red tipo LAN. Utiliza transceptores (transceivers) y AUI (Attachment Unit interface) para conectar la tarjeta de red con la dorsal de cable coaxial. Conector N. Tasa de transmisión: 10 Mbps Longitud máxima: 500 metros por segmento Impedancia: 50 ohm Diámetro del conductor: 2.17 mm Nodos por segmento: 100 Long. máxima (con repetidores): 1500 metros. CABLE COAXIAL FINO ( 10Base 2) Conocido también como cable coaxial delgado (thin coaxial) utilizado para redes tipo LAN. Utiliza conectores tipo BNC para conectar la tarjeta de red con la dorsal. Tasa de transmisión: 10 Mbps Longitud máxima: 180 metros por segmento Impedancia: 50 ohm, RG-58 Diámetro del conductor: 0.9 mm Nodos por segmento: 30 Long. máxima (con repetidores): 1500 metros.

31. FIBRA OPTICA FIBRA OPTICA La fibra óptica son filamentos de vidrio de alta pureza extremadamente compactos que permiten transmitir datos a través de impulsos de luz , La luz, es generad a por un transmisor de LED'S (diodos emisores de luz) y lasers. E l grosor de una fibra es similar a la de un cabello humano. Fabricadas a alta temperatura con base en silicio . Click para ver imagen

32. FIBRA OPTICA TIPOS DE FIBRA OPTICA Fibra Multimodal E n este tipo de fibra viajan varios rayos ópticos reflejándose a diferentes ángulos . L os rayos ópticos recorren diferentes distancias y se separan al viajar dentro de la fibra. Por esta razón, la distancia a la que se puede trasmitir esta limitada. Fibra Monomodal Esta fibra óptica es la de menor diámetro y solamente permite transmitir por un rayo óptico central. E s más difícil de construir y manipular. Es también más costosa pero permite distancias de transmisión mayores. Click para ver imagen

33. FIBRA OPTICA Ventajas generales de la fibra óptica son: Transmite señales de luz en vez de impulsos eléctricos Ancho de banda: La fibra óptica proporciona un ancho de banda significativamente mayor que los cables de pares (UTP / STP) y el Coaxial. Aunque en la actualidad se están utilizando velocidades de 1,7 Gbps en la redes públicas, la utilización de frecuencias más altas (luz visible) permitirá alcanzar los 39 Gbps. El ancho de banda de la fibra óptica permite transmitir datos, voz, vídeo, etc. Resistencia a extremos ambientales. Son menos afectadas por líquidos corrosivos, gases , variaciones de temperatura y ondas electromagnéticas de radio . La seguridad en cuanto a instalación y mantenimiento . Las fibras de vidrio y los plásticos no son conductores de electricidad, se pueden usar cerca de líquidos y gases volátiles.

34. FIBRA OPTICA FIBRA OPTICA Desventajas generales de la fibra óptica son: Fragilidad de las fibras. Disponibilidad limitada de conectores. Dificultad de reparar un cable de fibras roto en el campo.

35. SUMARIO DE CABLES ETHERNET Especificación Tipo de Cable Long. Máxima 10BaseT UTP 100 metros 10Base2 Thin Coaxial 185 metros 10Base5 Thick Coaxial 500 metros 10 0 BaseF Fibra Óptica 2000 metros 100BaseT UTP 100 metros 100BaseTX UTP 220 metros

36. CONECTORES CONECTORES: Son aquellos elementos que nos hacen posible la unión entre determinado tipo de cable que transporta una señal y un equipo o accesorio que la envía o recibe. Nos facilitan la tarea de conectar y desconectar, permitiéndonos cambiar equipo o cableado rápidamente. Click para ver conectores para el cable Par Trenzado Click para ver conectores para el cable Coaxial Click para ver conectores de Fibra óptica

37. CANALETAS CANALETAS Son medios de enrutamiento de cables que permiten de una manera estética ocultarlos. Click para ver imagen

38. CABLEADO ESTRUCTURADO ¿Que es el cableado estructurado? Un Sistema de Cableado Estructurado es una forma ordenada y planeada de realizar cableados que permiten conectar teléfonos, equipo de procesamiento de datos, computadoras personales, conmutadores, redes de área local (LAN) y equipo de oficina entre sí. Al mismo tiempo permite conducir señales de control como son: sistemas de seguridad y acceso, control de iluminación, control ambiental, etc. El objetivo primordial es proveer de un sistema total de transporte de información a través de un medio común. Click para ver imagen

39. CABLEADO ESTRUCTURADO Características Entre las características generales de un sistema de cableado estructurado destacan las siguientes: Soporta múltiples ambientes de computo : LAN’s (Ethernet, Fast Ethernet, Token-ring, Arcnet, FDDI). q Datos discretos (Mainframes, minicomputadoras). q Voz/Datos integrados (PBX, Centrex, ISDN). q Video (señales en banda base, ej.: seguridad de edificios; señales en banda amplia, ej.: TV en escritorio) . Evoluciona para soportar aplicaciones futuras, garantizando así su vigencia en el tiempo

40. FIN

41. COMPONENTES DE UNA RED Componentes Físicos Servidor VOLVER

42. COMPONENTES DE UNA RED Componentes Físicos VOLVER

43. COMPONENTES DE UNA RED Componentes Físicos Conector RJ-45 Cable UTP Conector BNC Cable coaxial Tarjeta de Red Ethernet

44. COMPONENTES DE UNA RED Componentes Físicos Conexión USB

45. COMPONENTES DE UNA RED Componentes Físicos Tarjeta Red Inalámbrica VOLVER

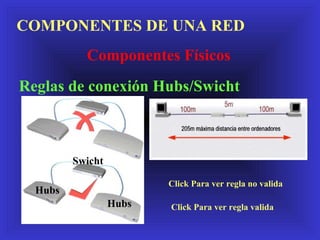

46. COMPONENTES DE UNA RED Componentes Físicos Click Para ver regla no valida Click Para ver regla valida Swicht Hubs Hubs Reglas de conexión Hubs/Swicht

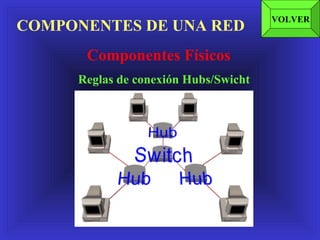

47. COMPONENTES DE UNA RED Componentes Físicos VOLVER Reglas de conexión Hubs/Swicht

48. COMPONENTES DE UNA RED Componentes Físicos Modems Modems VOLVER

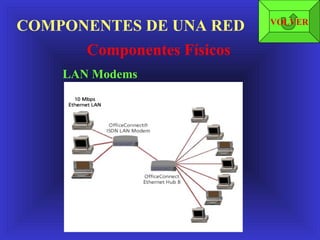

49. COMPONENTES DE UNA RED Componentes Físicos LAN Modems VOLVER

50. COMPONENTES DE UNA RED Componentes Físicos Encaminadores (Routers) VOLVER

51. ROUTER, HUBS Y SWICHT EN UNA RED LAN VOLVER

52. COMPONENTES DE UNA RED Componentes Físicos Corta fuego (FireWalls) VOLVER

53. CONECTORES Conector RJ45 Para cable par trenzado Pin Uno VOLVER

54. CONECTORES Cable coaxial RG-58 con conector BNC (Aplicaciones: LAN) Conector BNC en T Conector BNC Para cable coaxial VOLVER

55. FIBRA OPTICA Componentes Físicos Núcleo central fibra de vidrio Cubierta de fibra de vidrio o plástico Fibras Kevlar El aislante exterior está hecho de teflón o PVC.

56. FIBRA OPTICA

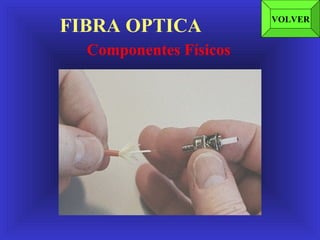

57. FIBRA OPTICA Componentes Físicos VOLVER

58. FIBRA OPTICA TIPOS DE FIBRA OPTICA VOLVER

59. FIBRA OPTICA Conector para Fibra óptica APC BICONI FDDI MTP LC VOLITION APC ST SC

60. FIBRA OPTICA Conector para Fibra óptica VOLVER

61. CANALETAS VOLVER Canaleta

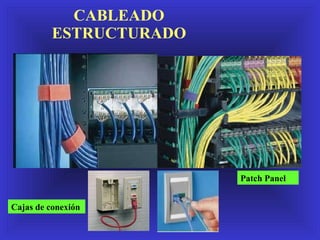

62. CABLEADO ESTRUCTURADO Patch Panel Cajas de conexión

63. CABLEADO ESTRUCTURADO VOLVER Red multiservicios
