TANIA LIZETH GUTIERREZ ESPINO
4°E
SOPORTE Y MANTENIMIENTO DE EQUIPO DE
COMPUTO

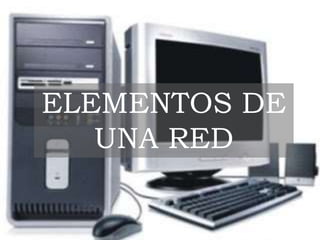

ELEMENTOS DE
UNA RED

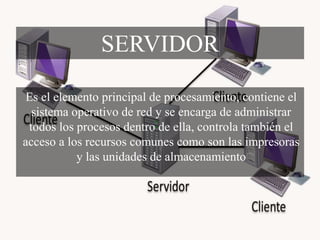

Es el elemento principal de procesamiento, contiene el
sistema operativo de red y se encarga de administrar
todos los procesos dentro de ella, controla también el
acceso a los recursos comunes como son las impresoras
y las unidades de almacenamiento
SERVIDOR

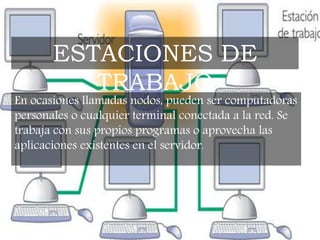

En ocasiones llamadas nodos, pueden ser computadoras
personales o cualquier terminal conectada a la red. Se
trabaja con sus propios programas o aprovecha las
aplicaciones existentes en el servidor.
ESTACIONES DE
TRABAJO

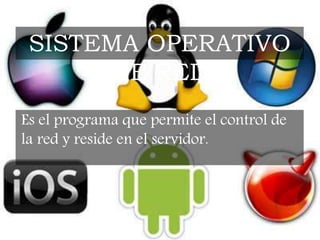

Es el programa que permite el control de
la red y reside en el servidor.
SISTEMA OPERATIVO
DE RED

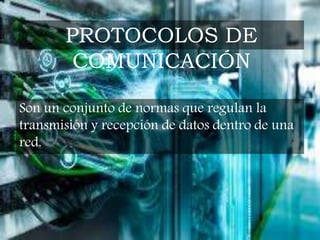

Son un conjunto de normas que regulan la
transmisión y recepción de datos dentro de una
red.
PROTOCOLOS DE
COMUNICACIÓN

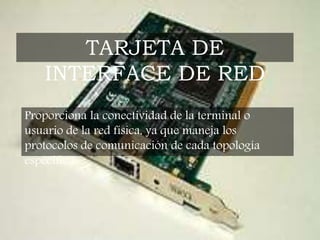

Proporciona la conectividad de la terminal o
usuario de la red física, ya que maneja los
protocolos de comunicación de cada topología
específica.
TARJETA DE
INTERFACE DE RED
Es el cable que se va a ocupar en la red que es físico se
llama utp.
CABLEADO

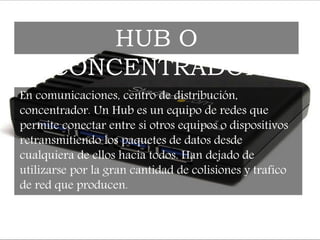

En comunicaciones, centro de distribución,
concentrador. Un Hub es un equipo de redes que
permite conectar entre si otros equipos o dispositivos
retransmitiendo los paquetes de datos desde
cualquiera de ellos hacia todos. Han dejado de
utilizarse por la gran cantidad de colisiones y trafico
de red que producen.
HUB O
CONCENTRADOR

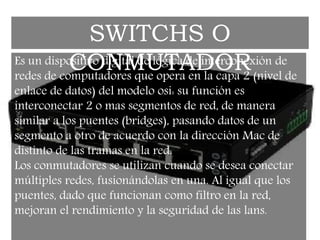

Es un dispositivo digital de lógica de interconexión de
redes de computadores que opera en la capa 2 (nivel de
enlace de datos) del modelo osi: su función es
interconectar 2 o mas segmentos de red, de manera
similar a los puentes (bridges), pasando datos de un
segmento a otro de acuerdo con la dirección Mac de
distinto de las tramas en la red.
Los conmutadores se utilizan cuando se desea conectar
múltiples redes, fusionándolas en una. Al igual que los
puentes, dado que funcionan como filtro en la red,
mejoran el rendimiento y la seguridad de las lans.
SWITCHS O
CONMUTADOR

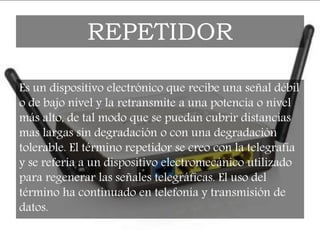

Es un dispositivo electrónico que recibe una señal débil
o de bajo nivel y la retransmite a una potencia o nivel
más alto, de tal modo que se puedan cubrir distancias
mas largas sin degradación o con una degradación
tolerable. El término repetidor se creo con la telegrafía
y se refería a un dispositivo electromecánico utilizado
para regenerar las señales telegráficas. El uso del
término ha continuado en telefonía y transmisión de
datos.
REPETIDOR

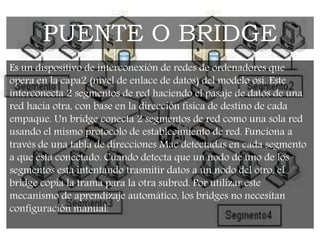

Es un dispositivo de interconexión de redes de ordenadores que
opera en la capa2 (nivel de enlace de datos) del modelo osi. Este
interconecta 2 segmentos de red haciendo el pasaje de datos de una
red hacia otra, con base en la dirección física de destino de cada
empaque. Un bridge conecta 2 segmentos de red como una sola red
usando el mismo protocolo de establecimiento de red. Funciona a
través de una tabla de direcciones Mac detectadas en cada segmento
a que esta conectado. Cuando detecta que un nodo de uno de los
segmentos esta intentando trasmitir datos a un nodo del otro, el
bridge copia la trama para la otra subred. Por utilizar este
mecanismo de aprendizaje automático, los bridges no necesitan
configuración manual.
PUENTE O BRIDGE

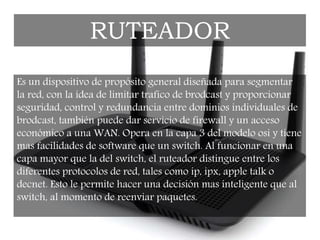

Es un dispositivo de propósito general diseñada para segmentar
la red, con la idea de limitar trafico de brodcast y proporcionar
seguridad, control y redundancia entre dominios individuales de
brodcast, también puede dar servicio de firewall y un acceso
económico a una WAN. Opera en la capa 3 del modelo osi y tiene
mas facilidades de software que un switch. Al funcionar en una
capa mayor que la del switch, el ruteador distingue entre los
diferentes protocolos de red, tales como ip, ipx, apple talk o
decnet. Esto le permite hacer una decisión mas inteligente que al
switch, al momento de reenviar paquetes.
RUTEADOR

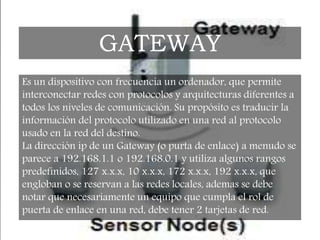

Es un dispositivo con frecuencia un ordenador, que permite
interconectar redes con protocolos y arquitecturas diferentes a
todos los niveles de comunicación. Su propósito es traducir la
información del protocolo utilizado en una red al protocolo
usado en la red del destino.
La dirección ip de un Gateway (o purta de enlace) a menudo se
parece a 192.168.1.1 o 192.168.0.1 y utiliza algunos rangos
predefinidos, 127 x.x.x, 10 x.x.x, 172 x.x.x, 192 x.x.x, que
engloban o se reservan a las redes locales, ademas se debe
notar que necesariamente un equipo que cumpla el rol de
puerta de enlace en una red, debe tener 2 tarjetas de red.
GATEWAY

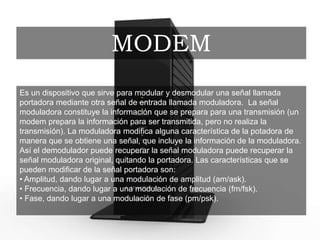

Es un dispositivo que sirve para modular y desmodular una señal llamada
portadora mediante otra señal de entrada llamada moduladora. La señal
moduladora constituye la información que se prepara para una transmisión (un
modem prepara la información para ser transmitida, pero no realiza la
transmisión). La moduladora modifica alguna característica de la potadora de
manera que se obtiene una señal, que incluye la información de la moduladora.
Así el demodulador puede recuperar la señal moduladora puede recuperar la
señal moduladora original, quitando la portadora. Las características que se
pueden modificar de la señal portadora son:
• Amplitud, dando lugar a una modulación de amplitud (am/ask).
• Frecuencia, dando lugar a una modulación de frecuencia (fm/fsk).
• Fase, dando lugar a una modulación de fase (pm/psk).
MODEM
PROTOCOLOS
Conjunto de normas standard que especifican el
método para enviar y recibir datos entre varios
ordenadores. Es una convención que controla o
permite la conexión, comunicación, y transferencia
de datos entre dos puntos finales.

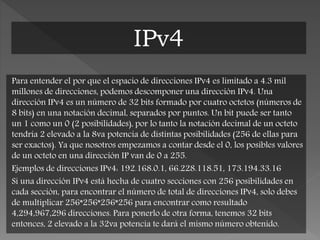

Para entender el por que el espacio de direcciones IPv4 es limitado a 4.3 mil
millones de direcciones, podemos descomponer una dirección IPv4. Una
dirección IPv4 es un número de 32 bits formado por cuatro octetos (números de
8 bits) en una notación decimal, separados por puntos. Un bit puede ser tanto
un 1 como un 0 (2 posibilidades), por lo tanto la notación decimal de un octeto
tendría 2 elevado a la 8va potencia de distintas posibilidades (256 de ellas para
ser exactos). Ya que nosotros empezamos a contar desde el 0, los posibles valores
de un octeto en una dirección IP van de 0 a 255.
Ejemplos de direcciones IPv4: 192.168.0.1, 66.228.118.51, 173.194.33.16
Si una dirección IPv4 está hecha de cuatro secciones con 256 posibilidades en
cada sección, para encontrar el número de total de direcciones IPv4, solo debes
de multiplicar 256*256*256*256 para encontrar como resultado
4,294,967,296 direcciones. Para ponerlo de otra forma, tenemos 32 bits
entonces, 2 elevado a la 32va potencia te dará el mismo número obtenido.
IPv4

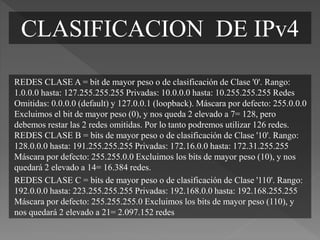

REDES CLASE A = bit de mayor peso o de clasificación de Clase '0'. Rango:
1.0.0.0 hasta: 127.255.255.255 Privadas: 10.0.0.0 hasta: 10.255.255.255 Redes
Omitidas: 0.0.0.0 (default) y 127.0.0.1 (loopback). Máscara por defecto: 255.0.0.0
Excluimos el bit de mayor peso (0), y nos queda 2 elevado a 7= 128, pero
debemos restar las 2 redes omitidas. Por lo tanto podremos utilizar 126 redes.
REDES CLASE B = bits de mayor peso o de clasificación de Clase '10'. Rango:
128.0.0.0 hasta: 191.255.255.255 Privadas: 172.16.0.0 hasta: 172.31.255.255
Máscara por defecto: 255.255.0.0 Excluimos los bits de mayor peso (10), y nos
quedará 2 elevado a 14= 16.384 redes.
REDES CLASE C = bits de mayor peso o de clasificación de Clase '110'. Rango:
192.0.0.0 hasta: 223.255.255.255 Privadas: 192.168.0.0 hasta: 192.168.255.255
Máscara por defecto: 255.255.255.0 Excluimos los bits de mayor peso (110), y
nos quedará 2 elevado a 21= 2.097.152 redes
CLASIFICACION DE IPv4
Desde su creación, internet sufrió diversos cambios, sin embargo
ninguno de ellos fue suficiente para evitar el fin de sus
direcciones de 32 bits. Internet, desde su concepción hasta los
días actuales, ha sido una herramienta de extrema importancia
para el mundo de los negocios, además de contribuir con otros
ámbitos como el científico, el educativo y por supuesto el
entretenimiento. Sin embargo, si continuara con su capacidad de
direccionamiento comprometida por el agotamiento del IP
versión 4, sería vista como un recurso viejo y de crecimiento
limitado.
Con el desarrollo del protocolo IPv6, internet está preparada para
la llegada de una verdadera innovación tecnológica, con nuevos
modelos y escenarios posibles debido al aumento de capacidad de
direccionamiento.
IPv6

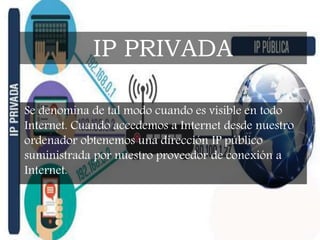

Se denomina de tal modo cuando es visible en todo
Internet. Cuando accedemos a Internet desde nuestro
ordenador obtenemos una dirección IP público
suministrada por nuestro proveedor de conexión a
Internet.
IP PRIVADA

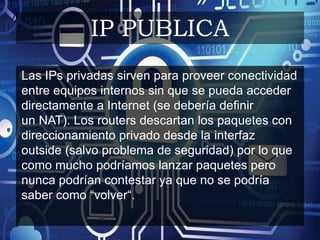

Las IPs privadas sirven para proveer conectividad
entre equipos internos sin que se pueda acceder
directamente a Internet (se debería definir
un NAT). Los routers descartan los paquetes con
direccionamiento privado desde la interfaz
outside (salvo problema de seguridad) por lo que
como mucho podríamos lanzar paquetes pero
nunca podrían contestar ya que no se podría
saber como “volver“.
IP PUBLICA

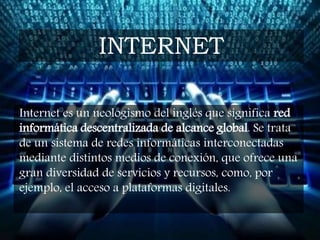

Internet es un neologismo del inglés que significa red
informática descentralizada de alcance global. Se trata
de un sistema de redes informáticas interconectadas
mediante distintos medios de conexión, que ofrece una
gran diversidad de servicios y recursos, como, por
ejemplo, el acceso a plataformas digitales.
INTERNET
Es un sitio web interno, diseñado para ser utilizado
dentro de los límites de la compañía. Lo que distingue
una Intranet de un sitio de Internet, es que las
intranets son privadas y la información que en ella
reside tiene como objetivo asistir a los trabajadores en
la generación de valor para la empresa.
INTRANET

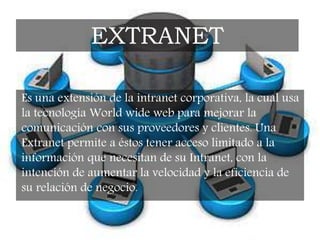

Es una extensión de la intranet corporativa, la cual usa
la tecnología World wide web para mejorar la
comunicación con sus proveedores y clientes. Una
Extranet permite a éstos tener acceso limitado a la
información que necesitan de su Intranet, con la
intención de aumentar la velocidad y la eficiencia de
su relación de negocio.
EXTRANET

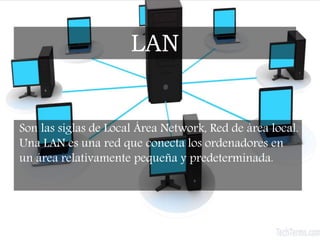

Son las siglas de Local Área Network, Red de área local.
Una LAN es una red que conecta los ordenadores en
un área relativamente pequeña y predeterminada.
LAN

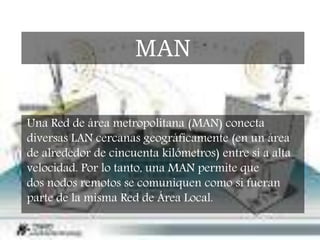

Una Red de área metropolitana (MAN) conecta
diversas LAN cercanas geográficamente (en un área
de alrededor de cincuenta kilómetros) entre sí a alta
velocidad. Por lo tanto, una MAN permite que
dos nodos remotos se comuniquen como si fueran
parte de la misma Red de Área Local.
MAN

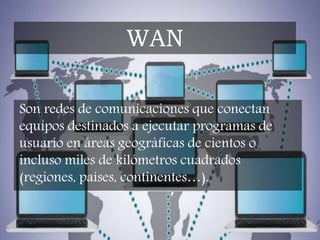

Son redes de comunicaciones que conectan
equipos destinados a ejecutar programas de
usuario en áreas geográficas de cientos o
incluso miles de kilómetros cuadrados
(regiones, países, continentes…).
WAN

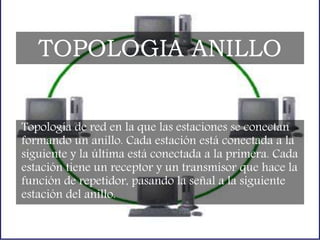

Topología de red en la que las estaciones se conectan
formando un anillo. Cada estación está conectada a la
siguiente y la última está conectada a la primera. Cada
estación tiene un receptor y un transmisor que hace la
función de repetidor, pasando la señal a la siguiente
estación del anillo.
TOPOLOGIA ANILLO

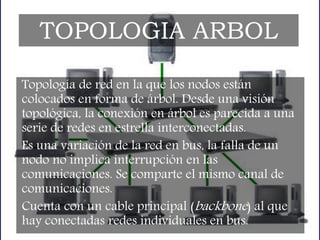

Topología de red en la que los nodos están
colocados en forma de árbol. Desde una visión
topológica, la conexión en árbol es parecida a una
serie de redes en estrella interconectadas.
Es una variación de la red en bus, la falla de un
nodo no implica interrupción en las
comunicaciones. Se comparte el mismo canal de
comunicaciones.
Cuenta con un cable principal (backbone) al que
hay conectadas redes individuales en bus.
TOPOLOGIA ARBOL

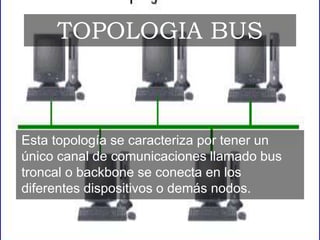

Esta topología se caracteriza por tener un
único canal de comunicaciones llamado bus
troncal o backbone se conecta en los
diferentes dispositivos o demás nodos.
TOPOLOGIA BUS
TOPOLOGIA
ESTRELLA
Es la forma física en que todas las estaciones eran
conectadas a un solo nodo central.
Permite la comunicación de los demás nodos,
presenta medios para prevenir problemas
Mantenimiento económico
En la que cada nodo esta conectado a todos los nodos
de esta manera es posible llevar los mensajes de un
nodo a otro por diferentes caminos.
TOPOLOGIA MALLA

Presentacion 1

  • 1.
    TANIA LIZETH GUTIERREZESPINO 4°E SOPORTE Y MANTENIMIENTO DE EQUIPO DE COMPUTO
  • 2.
  • 3.
    Es el elementoprincipal de procesamiento, contiene el sistema operativo de red y se encarga de administrar todos los procesos dentro de ella, controla también el acceso a los recursos comunes como son las impresoras y las unidades de almacenamiento SERVIDOR
  • 4.
    En ocasiones llamadasnodos, pueden ser computadoras personales o cualquier terminal conectada a la red. Se trabaja con sus propios programas o aprovecha las aplicaciones existentes en el servidor. ESTACIONES DE TRABAJO
  • 5.
    Es el programaque permite el control de la red y reside en el servidor. SISTEMA OPERATIVO DE RED
  • 6.
    Son un conjuntode normas que regulan la transmisión y recepción de datos dentro de una red. PROTOCOLOS DE COMUNICACIÓN
  • 7.
    Proporciona la conectividadde la terminal o usuario de la red física, ya que maneja los protocolos de comunicación de cada topología específica. TARJETA DE INTERFACE DE RED
  • 8.
    Es el cableque se va a ocupar en la red que es físico se llama utp. CABLEADO
  • 9.
    En comunicaciones, centrode distribución, concentrador. Un Hub es un equipo de redes que permite conectar entre si otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos. Han dejado de utilizarse por la gran cantidad de colisiones y trafico de red que producen. HUB O CONCENTRADOR
  • 10.
    Es un dispositivodigital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo osi: su función es interconectar 2 o mas segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección Mac de distinto de las tramas en la red. Los conmutadores se utilizan cuando se desea conectar múltiples redes, fusionándolas en una. Al igual que los puentes, dado que funcionan como filtro en la red, mejoran el rendimiento y la seguridad de las lans. SWITCHS O CONMUTADOR
  • 11.
    Es un dispositivoelectrónico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias mas largas sin degradación o con una degradación tolerable. El término repetidor se creo con la telegrafía y se refería a un dispositivo electromecánico utilizado para regenerar las señales telegráficas. El uso del término ha continuado en telefonía y transmisión de datos. REPETIDOR
  • 12.
    Es un dispositivode interconexión de redes de ordenadores que opera en la capa2 (nivel de enlace de datos) del modelo osi. Este interconecta 2 segmentos de red haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada empaque. Un bridge conecta 2 segmentos de red como una sola red usando el mismo protocolo de establecimiento de red. Funciona a través de una tabla de direcciones Mac detectadas en cada segmento a que esta conectado. Cuando detecta que un nodo de uno de los segmentos esta intentando trasmitir datos a un nodo del otro, el bridge copia la trama para la otra subred. Por utilizar este mecanismo de aprendizaje automático, los bridges no necesitan configuración manual. PUENTE O BRIDGE
  • 13.
    Es un dispositivode propósito general diseñada para segmentar la red, con la idea de limitar trafico de brodcast y proporcionar seguridad, control y redundancia entre dominios individuales de brodcast, también puede dar servicio de firewall y un acceso económico a una WAN. Opera en la capa 3 del modelo osi y tiene mas facilidades de software que un switch. Al funcionar en una capa mayor que la del switch, el ruteador distingue entre los diferentes protocolos de red, tales como ip, ipx, apple talk o decnet. Esto le permite hacer una decisión mas inteligente que al switch, al momento de reenviar paquetes. RUTEADOR
  • 14.
    Es un dispositivocon frecuencia un ordenador, que permite interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red del destino. La dirección ip de un Gateway (o purta de enlace) a menudo se parece a 192.168.1.1 o 192.168.0.1 y utiliza algunos rangos predefinidos, 127 x.x.x, 10 x.x.x, 172 x.x.x, 192 x.x.x, que engloban o se reservan a las redes locales, ademas se debe notar que necesariamente un equipo que cumpla el rol de puerta de enlace en una red, debe tener 2 tarjetas de red. GATEWAY
  • 15.
    Es un dispositivoque sirve para modular y desmodular una señal llamada portadora mediante otra señal de entrada llamada moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un modem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la potadora de manera que se obtiene una señal, que incluye la información de la moduladora. Así el demodulador puede recuperar la señal moduladora puede recuperar la señal moduladora original, quitando la portadora. Las características que se pueden modificar de la señal portadora son: • Amplitud, dando lugar a una modulación de amplitud (am/ask). • Frecuencia, dando lugar a una modulación de frecuencia (fm/fsk). • Fase, dando lugar a una modulación de fase (pm/psk). MODEM
  • 16.
    PROTOCOLOS Conjunto de normasstandard que especifican el método para enviar y recibir datos entre varios ordenadores. Es una convención que controla o permite la conexión, comunicación, y transferencia de datos entre dos puntos finales.
  • 17.
    Para entender elpor que el espacio de direcciones IPv4 es limitado a 4.3 mil millones de direcciones, podemos descomponer una dirección IPv4. Una dirección IPv4 es un número de 32 bits formado por cuatro octetos (números de 8 bits) en una notación decimal, separados por puntos. Un bit puede ser tanto un 1 como un 0 (2 posibilidades), por lo tanto la notación decimal de un octeto tendría 2 elevado a la 8va potencia de distintas posibilidades (256 de ellas para ser exactos). Ya que nosotros empezamos a contar desde el 0, los posibles valores de un octeto en una dirección IP van de 0 a 255. Ejemplos de direcciones IPv4: 192.168.0.1, 66.228.118.51, 173.194.33.16 Si una dirección IPv4 está hecha de cuatro secciones con 256 posibilidades en cada sección, para encontrar el número de total de direcciones IPv4, solo debes de multiplicar 256*256*256*256 para encontrar como resultado 4,294,967,296 direcciones. Para ponerlo de otra forma, tenemos 32 bits entonces, 2 elevado a la 32va potencia te dará el mismo número obtenido. IPv4
  • 18.
    REDES CLASE A= bit de mayor peso o de clasificación de Clase '0'. Rango: 1.0.0.0 hasta: 127.255.255.255 Privadas: 10.0.0.0 hasta: 10.255.255.255 Redes Omitidas: 0.0.0.0 (default) y 127.0.0.1 (loopback). Máscara por defecto: 255.0.0.0 Excluimos el bit de mayor peso (0), y nos queda 2 elevado a 7= 128, pero debemos restar las 2 redes omitidas. Por lo tanto podremos utilizar 126 redes. REDES CLASE B = bits de mayor peso o de clasificación de Clase '10'. Rango: 128.0.0.0 hasta: 191.255.255.255 Privadas: 172.16.0.0 hasta: 172.31.255.255 Máscara por defecto: 255.255.0.0 Excluimos los bits de mayor peso (10), y nos quedará 2 elevado a 14= 16.384 redes. REDES CLASE C = bits de mayor peso o de clasificación de Clase '110'. Rango: 192.0.0.0 hasta: 223.255.255.255 Privadas: 192.168.0.0 hasta: 192.168.255.255 Máscara por defecto: 255.255.255.0 Excluimos los bits de mayor peso (110), y nos quedará 2 elevado a 21= 2.097.152 redes CLASIFICACION DE IPv4
  • 19.
    Desde su creación,internet sufrió diversos cambios, sin embargo ninguno de ellos fue suficiente para evitar el fin de sus direcciones de 32 bits. Internet, desde su concepción hasta los días actuales, ha sido una herramienta de extrema importancia para el mundo de los negocios, además de contribuir con otros ámbitos como el científico, el educativo y por supuesto el entretenimiento. Sin embargo, si continuara con su capacidad de direccionamiento comprometida por el agotamiento del IP versión 4, sería vista como un recurso viejo y de crecimiento limitado. Con el desarrollo del protocolo IPv6, internet está preparada para la llegada de una verdadera innovación tecnológica, con nuevos modelos y escenarios posibles debido al aumento de capacidad de direccionamiento. IPv6
  • 20.
    Se denomina detal modo cuando es visible en todo Internet. Cuando accedemos a Internet desde nuestro ordenador obtenemos una dirección IP público suministrada por nuestro proveedor de conexión a Internet. IP PRIVADA
  • 21.
    Las IPs privadassirven para proveer conectividad entre equipos internos sin que se pueda acceder directamente a Internet (se debería definir un NAT). Los routers descartan los paquetes con direccionamiento privado desde la interfaz outside (salvo problema de seguridad) por lo que como mucho podríamos lanzar paquetes pero nunca podrían contestar ya que no se podría saber como “volver“. IP PUBLICA
  • 22.
    Internet es unneologismo del inglés que significa red informática descentralizada de alcance global. Se trata de un sistema de redes informáticas interconectadas mediante distintos medios de conexión, que ofrece una gran diversidad de servicios y recursos, como, por ejemplo, el acceso a plataformas digitales. INTERNET
  • 23.
    Es un sitioweb interno, diseñado para ser utilizado dentro de los límites de la compañía. Lo que distingue una Intranet de un sitio de Internet, es que las intranets son privadas y la información que en ella reside tiene como objetivo asistir a los trabajadores en la generación de valor para la empresa. INTRANET
  • 24.
    Es una extensiónde la intranet corporativa, la cual usa la tecnología World wide web para mejorar la comunicación con sus proveedores y clientes. Una Extranet permite a éstos tener acceso limitado a la información que necesitan de su Intranet, con la intención de aumentar la velocidad y la eficiencia de su relación de negocio. EXTRANET
  • 25.
    Son las siglasde Local Área Network, Red de área local. Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada. LAN
  • 26.
    Una Red deárea metropolitana (MAN) conecta diversas LAN cercanas geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fueran parte de la misma Red de Área Local. MAN
  • 27.
    Son redes decomunicaciones que conectan equipos destinados a ejecutar programas de usuario en áreas geográficas de cientos o incluso miles de kilómetros cuadrados (regiones, países, continentes…). WAN
  • 28.
    Topología de reden la que las estaciones se conectan formando un anillo. Cada estación está conectada a la siguiente y la última está conectada a la primera. Cada estación tiene un receptor y un transmisor que hace la función de repetidor, pasando la señal a la siguiente estación del anillo. TOPOLOGIA ANILLO
  • 29.
    Topología de reden la que los nodos están colocados en forma de árbol. Desde una visión topológica, la conexión en árbol es parecida a una serie de redes en estrella interconectadas. Es una variación de la red en bus, la falla de un nodo no implica interrupción en las comunicaciones. Se comparte el mismo canal de comunicaciones. Cuenta con un cable principal (backbone) al que hay conectadas redes individuales en bus. TOPOLOGIA ARBOL
  • 30.
    Esta topología secaracteriza por tener un único canal de comunicaciones llamado bus troncal o backbone se conecta en los diferentes dispositivos o demás nodos. TOPOLOGIA BUS
  • 31.

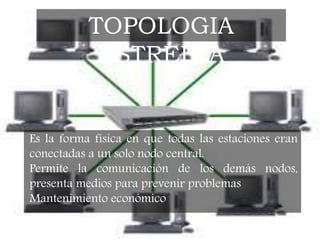

    TOPOLOGIA ESTRELLA Es la formafísica en que todas las estaciones eran conectadas a un solo nodo central. Permite la comunicación de los demás nodos, presenta medios para prevenir problemas Mantenimiento económico
  • 32.

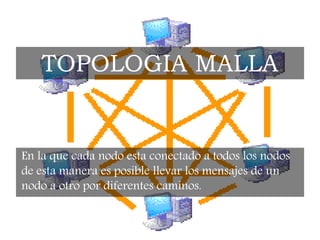

    En la quecada nodo esta conectado a todos los nodos de esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos. TOPOLOGIA MALLA
