Una bomba es un dispositivo que añade energía a fluidos para su desplazamiento, y su rendimiento depende de las condiciones del sistema. Existen diversos tipos de bombas, como centrífugas y de desplazamiento positivo, cada una adecuada para diferentes aplicaciones y características de los fluidos. La selección correcta de la bomba es crucial para el ahorro energético y la eficiencia operativa.

1. BOMBAS CARACTERISTICAS Y FUNCIONAMIENTO

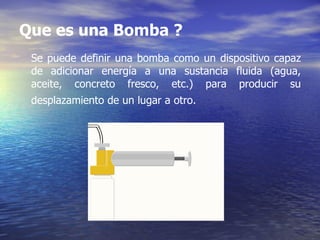

2. Se puede definir una bomba como un dispositivo capaz de adicionar energía a una sustancia fluida (agua, aceite, concreto fresco, etc.) para producir su desplazamiento de un lugar a otro. Que es una Bomba ?

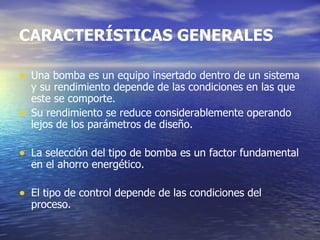

3. Una bomba es un equipo insertado dentro de un sistema y su rendimiento depende de las condiciones en las que este se comporte. Su rendimiento se reduce considerablemente operando lejos de los parámetros de diseño. La selección del tipo de bomba es un factor fundamental en el ahorro energético. El tipo de control depende de las condiciones del proceso. CARACTERÍSTICAS GENERALES

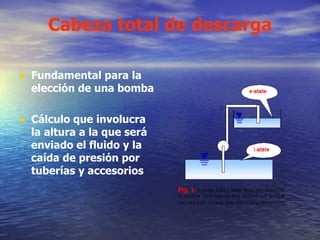

4. Cabeza total de descarga Fundamental para la elección de una bomba Cálculo que involucra la altura a la que será enviado el fluido y la caída de presión por tuberías y accesorios

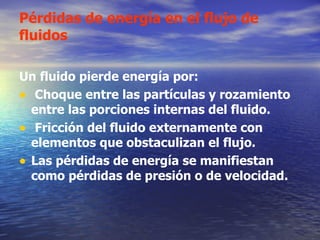

5. Pérdidas de energía en el flujo de fluidos Un fluido pierde energía por: Choque entre las partículas y rozamiento entre las porciones internas del fluido. Fricción del fluido externamente con elementos que obstaculizan el flujo. Las pérdidas de energía se manifiestan como pérdidas de presión o de velocidad.

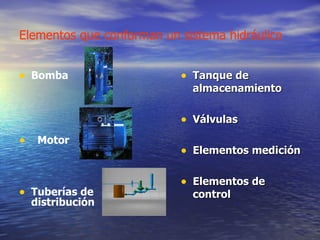

6. Elementos que conforman un sistema hidráulico Bomba Motor Tuberías de distribución Tanque de almacenamiento Válvulas Elementos medición Elementos de control

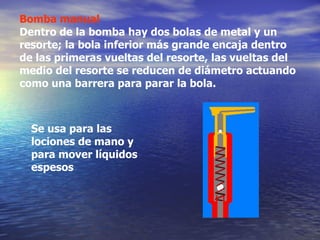

8. Bomba manual Dentro de la bomba hay dos bolas de metal y un resorte; la bola inferior más grande encaja dentro de las primeras vueltas del resorte, las vueltas del medio del resorte se reducen de diámetro actuando como una barrera para parar la bola. S e usa para las lociones de mano y para mover líquidos espesos

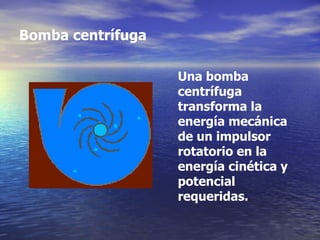

9. Bomba centrífuga Una bomba centrífuga transforma la energía mecánica de un impulsor rotatorio en la energía cinética y potencial requeridas.

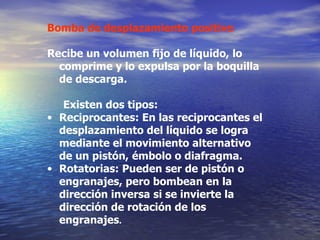

10. Bomba de desplazamiento positivo Recibe un volumen fijo de líquido, lo comprime y lo expulsa por la boquilla de descarga. Existen dos tipos: Reciprocantes: En las reciprocantes el desplazamiento del líquido se logra mediante el movimiento alternativo de un pistón, émbolo o diafragma. Rotatorias: Pueden ser de pistón o engranajes, pero bombea n en la dirección inversa si se invierte la dirección de rotación de los engranajes .

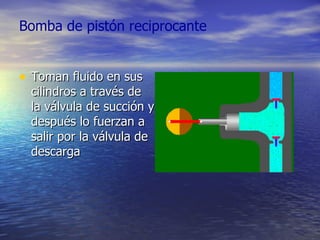

11. Bomba de pistón reciprocante Toman fluido en sus cilindros a través de la válvula de succión y después lo fuerzan a salir por la válvula de descarga

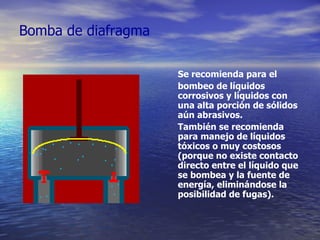

12. Bomba de diafragma Se recomienda para el bombeo de líquidos corrosivos y líquidos con una alta porción de sólidos aún abrasivos. También se recomienda para manejo de líquidos tóxicos o muy costosos (porque no existe contacto directo entre el líquido que se bombea y la fuente de energía, eliminándose la posibilidad de fugas).

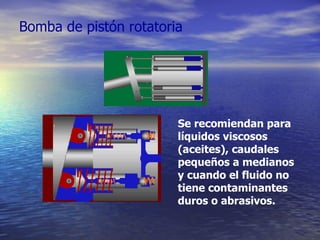

13. Bomba de pistón rotatoria Se recomiendan para líquidos viscosos (aceites), caudales pequeños a medianos y cuando el fluido no tiene contaminantes duros o abrasivos.

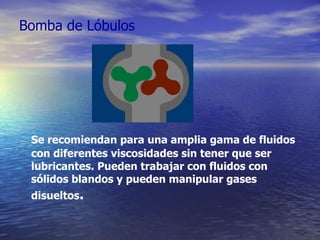

14. Bomba de Lóbulos Se recomiendan para una amplia gama de fluidos con diferentes viscosidades sin tener que ser lubricantes. Pueden trabajar con fluidos con sólidos blandos y pueden manipular gases disueltos .

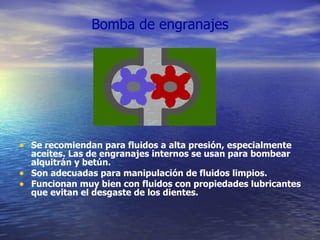

15. Bomba de engranajes Se recomiendan para fluidos a alta presión, especialmente aceites. Las de engranajes internos se usan para bombear alquitrán y betún. Son adecuadas para manipulación de fluidos limpios. Funcionan muy bien con fluidos con propiedades lubricantes que evitan el desgaste de los dientes.

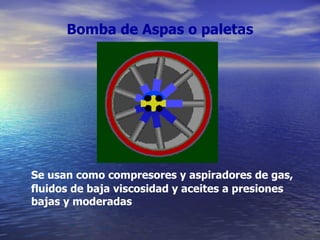

16. Bomba de Aspas o paletas Se usan como compresores y aspiradores de gas, fluidos de baja viscosidad y aceites a presiones bajas y moderadas

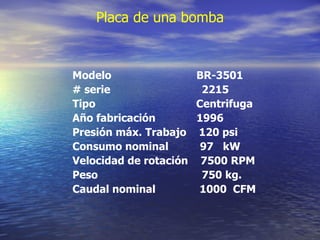

17. Placa de una bomba Modelo BR-3501 # serie 2215 Tipo Centrifuga Año fabricación 1996 Presión máx. Trabajo 120 psi Consumo nominal 97 kW Velocidad de rotación 7500 RPM Peso 750 kg. Caudal nominal 1000 CFM

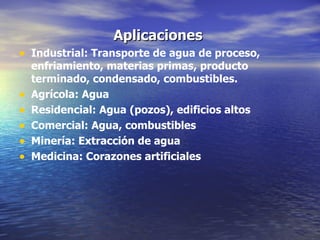

18. Aplicaciones Industrial: Transporte de agua de proceso, enfriamiento, materias primas, producto terminado, condensado, combustibles. Agrícola: Agua Residencial: Agua (pozos), edificios altos Comercial: Agua, combustibles Minería: Extracción de agua Medicina: Corazones artificiales
