Semiconductores
- 1. Dicente: Enrique CárdenasD. Curso: Física Electrónica Docente: Raúl Rojas Reátegui Tema: Semiconductores Intrínsecos y Semiconductores Dopados
- 2. ¿QUÉ ES UNSEMICONDUCTOR? Es un elemento que se comporta como un conductor o como aislante, dependiendo de diversos factores. Ejemplo: el campo eléctrico o magnético, la presión, la radiación que le incide, la temperatura del ambiente en el que se encuentre. Los cristales de semiconductores están formados por átomos donde los vecinos más cercanos están enlazados de manera covalente (mas o menos polar). Los materiales semiconductores más importantes cristalizan en el sistema cúbico con red centrada en las caras: GaAs Estructura Zinc-Blenda Si, Ge Estructura Diamante
- 3. SEMINICONDUCTORES INTRÍNSECOS Se dice queun semiconductor es “Intrínseco” cuando se encuentra en estado puro, es decir; que no contiene ninguna impureza, ni átomos de otro tipo dentro de su estructura. En ese caso, la cantidad de huecos que dejan los electrones en la banda de valencia al atravesar la banda prohibida será igual a la cantidad de electrones libres que se encuentran presentes en la banda de conducción. A simple vista es imposible que un semiconductor permita el movimiento de electrones a través de sus bandas de energía. - Idealmente, a T=0°K, el semiconductor es un aislante porque todos los electrones están formando enlaces.
- 4. - Pero alcrecer la temperatura, algún enlace covalente se puede romper y quedar libre un electrón, para moverse en la estructura cristalina. Representación bidimensional de la estructura cristalina del Semiconductor Intrínseco.

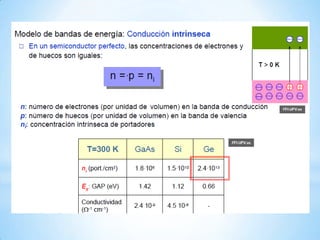

- 5. - Modelo deBandas de Energía: Conducción Intrínseca.
- 7.
- 11.
- 12.
