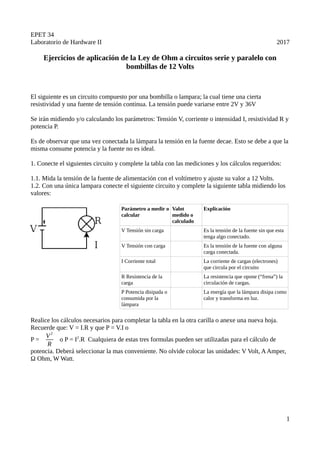

1. EPET 34
Laboratorio de Hardware II 2017
Ejercicios de aplicación de la Ley de Ohm a circuitos serie y paralelo con
bombillas de 12 Volts
El siguiente es un circuito compuesto por una bombilla o lampara; la cual tiene una cierta
resistividad y una fuente de tensión continua. La tensión puede variarse entre 2V y 36V
Se irán midiendo y/o calculando los parámetros: Tensión V, corriente o intensidad I, resistividad R y
potencia P.
Es de observar que una vez conectada la lámpara la tensión en la fuente decae. Esto se debe a que la
misma consume potencia y la fuente no es ideal.
1. Conecte el siguientes circuito y complete la tabla con las mediciones y los cálculos requeridos:
1.1. Mida la tensión de la fuente de alimentación con el voltímetro y ajuste su valor a 12 Volts.
1.2. Con una única lampara conecte el siguiente circuito y complete la siguiente tabla midiendo los
valores:
Parámetro a medir o
calcular
Valot
medido o
calculado
Explicación
V Tensión sin carga Es la tensión de la fuente sin que esta
tenga algo conectado.
V Tensión con carga Es la tensión de la fuente con alguna
carga conectada.
I Corriente total La corriente de cargas (electrones)
que circula por el circuito
R Resistencia de la
carga
La resistencia que opone (“frena”) la
circulación de cargas.
P Potencia disipada o
consumida por la
lámpara
La energía que la lámpara disipa como
calor y transforma en luz.
Realice los cálculos necesarios para completar la tabla en la otra carilla o anexe una nueva hoja.
Recuerde que: V = I.R y que P = V.I o
P =
V2
R
o P = I2
.R Cualquiera de estas tres formulas pueden ser utilizadas para el cálculo de
potencia. Deberá seleccionar la mas conveniente. No olvide colocar las unidades: V Volt, AAmper,
Ω Ohm, W Watt.
1

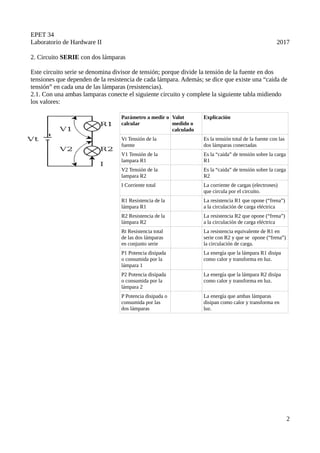

2. EPET 34
Laboratorio de Hardware II 2017
2. Circuito SERIE con dos lámparas
Este circuito serie se denomina divisor de tensión; porque divide la tensión de la fuente en dos
tensiones que dependen de la resistencia de cada lámpara. Además; se dice que existe una “caida de
tensión” en cada una de las lámparas (resistencias).
2.1. Con una ambas lamparas conecte el siguiente circuito y complete la siguiente tabla midiendo
los valores:
Parámetro a medir o
calcular
Valot
medido o
calculado
Explicación
Vt Tensión de la
fuente
Es la tensión total de la fuente con las
dos lámparas conectadas
V1 Tensión de la
lampara R1
Es la “caida” de tensión sobre la carga
R1
V2 Tensión de la
lampara R2
Es la “caida” de tensión sobre la carga
R2
I Corriente total La corriente de cargas (electrones)
que circula por el circuito.
R1 Resistencia de la
lámpara R1
La resistencia R1 que opone (“frena”)
a la circulación de carga eléctrica
R2 Resistencia de la
lámpara R2
La resistencia R2 que opone (“frena”)
a la circulación de carga eléctrica
Rt Resistencia total
de las dos lámparas
en conjunto serie
La resistencia equivalente de R1 en
serie con R2 y que se opone (“frena”)
la circulación de carga.
P1 Potencia disipada
o consumida por la
lámpara 1
La energía que la lámpara R1 disipa
como calor y transforma en luz.
P2 Potencia disipada
o consumida por la
lámpara 2
La energía que la lámpara R2 disipa
como calor y transforma en luz.
P Potencia disipada o
consumida por las
dos lámparas
La energía que ambas lámparas
disipan como calor y transforma en
luz.
2

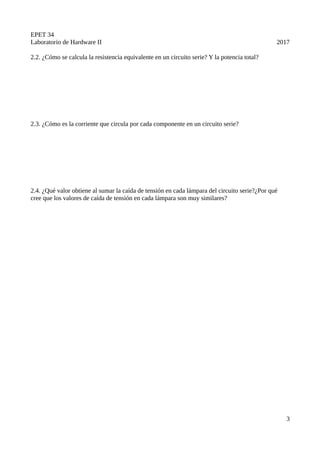

3. EPET 34
Laboratorio de Hardware II 2017
2.2. ¿Cómo se calcula la resistencia equivalente en un circuito serie? Y la potencia total?
2.3. ¿Cómo es la corriente que circula por cada componente en un circuito serie?
2.4. ¿Qué valor obtiene al sumar la caída de tensión en cada lámpara del circuito serie?¿Por qué
cree que los valores de caída de tensión en cada lámpara son muy similares?
3

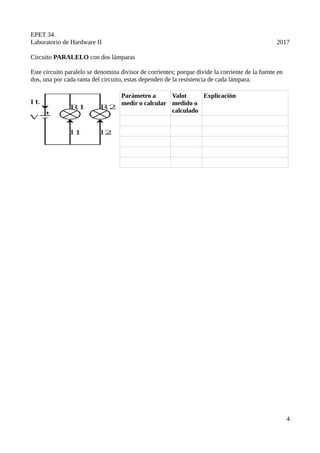

4. EPET 34
Laboratorio de Hardware II 2017
Circuito PARALELO con dos lámparas
Este circuito paralelo se denomina divisor de corrientes; porque divide la corriente de la fuente en
dos, una por cada rama del circuito, estas dependen de la resistencia de cada lámpara.
Parámetro a
medir o calcular
Valot
medido o
calculado
Explicación
4
