Este documento presenta una guía sobre electricidad que incluye 14 actividades con preguntas y ejercicios sobre conceptos básicos de circuitos eléctricos como corriente, voltaje, resistencia, conexiones en serie y paralelo, y componentes como resistores, capacitores y fuentes de poder. Explica cómo medir voltaje, corriente y resistencia usando un multímetro digital y representa gráficamente los componentes y etapas de una fuente de poder ATX.

1. ELECTRICIDAD GUIA 2 SANDRA PATRICIA DUQUE TÉCNICO EN SISTEMAS FICHA. 180604 CENTRO DE DISEÑO E INNOVACIÓN TECNOLÓGICA INDUSTRIAL 16 DE JULIO DEL 2011

2. ELECTRICIDAD GUIA 2 SANDRA PATRICIA DUQUE TÉCNICO EN SISTEMAS FICHA. 180604 INGENIERO: EDWIN ALEXANDER GÓMEZ CENTRO DE DISEÑO E INNOVACIÓN TECNOLÓGICA INDUSTRIAL 16 DE JULIO DEL 2011

3. ACTIVIDAD 1 1. Para un circuito en serie con una fuente de 10v y una resistencia de 5 ohm, que valor de corriente se obtiene?

4. 2. Resolver con el ejemplo del punto 1. Si necesitamos obtener la mitad del valor de esa corriente, que valor de resistencia se debe colocar en serie?

5. 3. Dibuje un diagrama en el que se muestren dos resistencias, R1 y R2, conectadas en serie a una fuente de 100V.

6. 4. Cuál es la respuesta Para dos resistencias en paralelo: a. La corriente que circula por ambas es la misma? No es la misma por que si las resistencias son diferentes la intensidad de la corriente cambia. El voltaje a través de cada resistencia es el mismo? Si es el mismo por que el voltaje recorre las dos líneas del circuito.

7. c. La resistencia combinada es igual a la suma de las dos resistencias? Si se busca la resistencia total, solo se suman las dos resistencias para tener una combinación de las dos en una sola. d. Cada resistencia debe tener el mismo valor? No siempre debe tener el mismo valor, por que hay unas resistencia q son mayores a otras y de igual forma sigue pasando el mismo voltaje.

8. 5. Dos bombillos de 300W a 120V se conectan en serie a través de una línea de alimentación de 240V. Si el filamento de uno de los bombillos se quema. a. ¿El otro sigue funcionando? ¿Por qué? El otro no sigue funcionando, porque se encuentra en serie y en esta la corriente pasa a través de cada elemento entonces al quemarse un filamento la corriente no tiene por donde pasar.

9. b. Con el circuito abierto, ¿cuál es el voltaje a través de la fuente? El voltaje a través de la fuente es de 240v, pero como el circuito esta abierto no puede tener flujos de energía. c. ¿Cuál es el voltaje a través de cada bombillo? El voltaje a través de cada bombillo es de 120v.

10. 6. Dos resistencias, R1 y R2, de 15 y 45_ respectivamente, se conectan en paralelo a través de una batería de 45V. a. Dibuje el diagrama.

11. b. ¿Cuál es el voltaje a través de R1 y R2? El voltaje a través de R1y R2 es 45 v. c. ¿Cuáles son los valores de las corrientes que circulan en R1 y R2?

12. d. ¿Cuál es el valor de la corriente que circula por la línea principal? El valor de la corriente que circula por la línea principal es 3ª. e. Calcule el valor de la R total

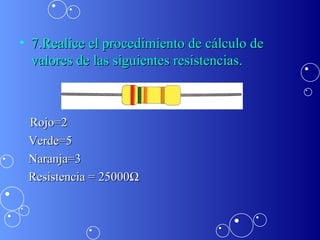

13. 7.Realice el procedimiento de cálculo de valores de las siguientes resistencias. Rojo=2 Verde=5 Naranja=3 Resistencia = 25000 Ω

14. Amarillo= 4 Azul= 6 Negro= 0 Resistencia=46 Ω

15. Rojo=2 Morado= 7 Azul=6 Resistencia= 27000000 Ω

16. 8. Definir y representar gráficamente los siguientes elementos: Resistencia: Es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado.

17. Bobinas blindadas: Consisten encerrar la bobina dentro de una cubierta metálica cilíndrica o cuadrada, cuya misión es limitar el flujo electromagnético creado por la propia bobina .

18. Bobinas variables: También se fabrican bobinas ajustables. Normalmente la variación de inductancia se produce por desplazamiento del núcleo. Las bobinas blindadas pueden ser variables o fijas.

19. Bobinas eléctricas: Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica.

20. Un capacitor está compuestos de dos terminales cuyo propósito primario es introducir capacitancia a un circuito eléctrico. La capacitancia se define como la razón de carga almacenada a la diferencia de voltaje entre dos placas o alambres conductores.

21. Integrado también conocido como chip o microchip , es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos

22. Filtro es un elemento que discrimina una determinada frecuencia o gama de frecuencias de una señal eléctrica que pasa a través de él, pudiendo modificar tanto su amplitud como su fase.

23. Condensador es un dispositivo capaz de almacenar energía en forma de campo eléctrico. Está formado por dos armaduras metálicas paralelas (generalmente de aluminio) separadas por un material dieléctrico.

24. Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador , oscilador , conmutador o rectificador .

25. El relé o relevador es un dispositivo electromecánico. Funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán , se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.

26. un rectificador es el elemento o circuito que permite convertir la corriente alterna en corriente continua .

27. Un regulador es un dispositivo que tiene la función de mantener constante una característica determinada del sistema. Tiene la capacidad de mantener entre un rango determinado una variable de salida independientemente de las condiciones de entrada.

28. 9. Identifique los voltaje de la fuente de poder de un computador Los voltajes de salida de una fuente son varios: De rojo a negro (tierra) son + 5 voltios CC De amarillo a negro + 12 voltios CC De naranja a negro + 3,3 voltios CC De blanco a tierra - 5 voltios CC (5 voltios negativos) De azul a tierra - 12 voltios CC De púrpura a negro + 5 voltios CC SB

30. 10.Definir y representar gráficamente el multimetro digital Es un instrumento electrónico de medición que generalmente calcula voltaje, resistencia y corriente, aunque dependiendo del modelo de multimetro puede medir otras magnitudes como capacitancia y temperatura.

32. 11.Explique como se mide: Corriente alterna : Se selecciona, en el multimetro que estemos utilizando, la unidad (amperios) en AC . Como se está midiendo en corriente alterna (C.A.) , es indiferente la posición del cable negro y el rojo.

33. Se selecciona la escala adecuada, si tiene selector de escala (si no se sabe que magnitud de corriente se va a medir, escoger la escala mas grande). Si no tiene selector de escala seguramente el multimetro / VOM escoge la escala automáticamente.

34. Medir corriente directa : Se selecciona, en el multimetro que estemos utilizando, la unidad (amperios) en DC. Se revisa que los cables rojo y negro estén conectados correctamente.

35. Se selecciona la escala adecuada, si tiene selector de escala (si no tenemos idea de que magnitud de la corriente que vamos a medir, escoger la escala mas grande). Para medir una corriente con el multimetro , éste tiene que ubicarse en el paso de la corriente que se desea medir.

36. Para medir ohmnios : Enciende el MMD Ubica la llave selectora en el signo "W" . Con esta elección el Multimetro se convierte en un Ohmiómetro.

37. Coge una resistencia y conecta los terminales del MMD a los extremos de esta. Repite el paso anterior varias veces con diferentes resistencias. El numero que lees en la pantalla del MMD es el valor de la resistencia en unidades de Ohm (W).

38. Para medir amperios : En el MMD Gira la llave selectora a la posición "mA". Con la llave selectora en esta posición, el MMD funciona como Amperímetro. Conecta el MMD en la línea del circuito.

39. Enciende el MMD. Ahora circula corriente por el instrumento, si la escala es correcta verás en la pantalla de lectura la medida. De lo contrario ajusta la escala, cambiando la llave selectora a otro valor de mA. Coge diferentes resistencias, modifica el circuito, y mide la corriente que circula en cada caso.

40. 12. Cuáles son los resultados de las siguientes medidas: Fase y neutro ----- 220 V Fase y tierra ------ 220 V Neutro y tierra ----- 0 V

41. 13.Escriba las etapas de la fuente de poder y explique cada una 1. Transformación: el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts ó 5 V. Utiliza un elemento electrónico llamado bobina reductora.

42. 2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos.

43. 3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.

44. 4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora.

45. 14.Representa gráficamente una fuente de pode ATX
