1. Diagnostico y Configuración
De PC'S
Temario del Curso
•La BIOS
•Funcionamiento
•Power-On Self Test (POST)
•Funcionamiento y mensajes de error
• Ingresan al Setup
•Trabajando con el Simulador VMWARE 7.0
Instructor: Ing. Javier Pablo Tocto

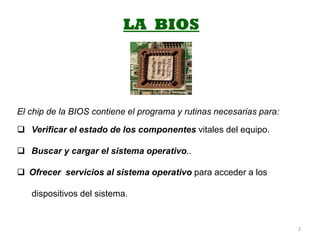

2. LA BIOS
El chip de la BIOS contiene el programa y rutinas necesarias para:
 Verificar el estado de los componentes vitales del equipo.
 Buscar y cargar el sistema operativo..
 Ofrecer servicios al sistema operativo para acceder a los
dispositivos del sistema.
2

3. Cuando el computador esta apagado, la pila que
esta en la Motheboard suministra la energía
suficiente en la CMOS para mantener las
configuraciones .
JUMPER CMOS
ICH
12 3
MEMORIA
CMOS
3V
M
BIOS
PILA
3

4.  Para llevar esta tarea a buen término, la BIOS incorpora un
programa conocido coloquialmente como el ‘Setup’ que permite
cambiar la configuración inicial.
 Los datos configurados por el usuario se deben guardar en una
memoria que permita ‘escritura’ y que no se borre al retirar la
alimentación del equipo.
 Esta memoria es la RAM del reloj en tiempo real, que está
protegida con una pequeña pila, esta memoria se suele conocer
con el nombre de ‘CMOS’ (Complementary Metal Oxide
Semiconductor).
 La BIOS reconoce y se comunica con el hardware
estándar :
Teclado, accesos a discos, memoria, video, etc.
4

5.  American Megatrends (AMI), Award software y Phoenix
Technologies son los principales fabricantes de BIOS.
INGRESO AL SETUP
 Durante el proceso del POST ( pantalla en modo
texto en blanco y negro)
Buscar una línea en la que dice algo así:
“To Enter CMOS Setup press DEL”
 Cada fabricante puede tener diferentes combinaciones de teclas
para acceder al Setup.
Phoenix-Award AMI
Pulsar DEL Pulsar DEL
Otras posibles combinaciones de teclas serían
DEL, Ctrl-Alt-Ins, Ctrl-A, Ctrl-S, Ctrl-F1, F2, F10 5

6. COMPUTADORAS DE MARCAS Muchas Marcas HP Y COMPAQ
F2 F10
“Pero lo mejor es visualizar el monitor cuando ocurre el POST”
6
CAUSAS COMUNES DE PÉRDIDA DE DATOS DE LA CMOS
(No se guardan los Cambios en el Setup)
 Batería de la CMOS agotada.
 Avería del chip / problemas de alimentación.
«La batería de la CMOS, en la mayoría de los casos es una pila de litio de larga
duración de 3V del tipo botón» también se pueden encontrar chip que incorporan
la batería en su interior, pero es poco usual.
 La perdida de fecha/hora y el retraso del reloj en tiempo(bateria
a punto de agotarse)
.

7. Power-On Self Test
(POST)
7

8. 8

9. EL PROCESO DE LA POST
1) La fuente de alimentación realiza un auto-test. Si
todos los niveles de tensión y corriente son
correctos, la señal Power_OK (cable violeta) se
envía a la placa base.(ICH)
2) El Chip Set del Sur recibe la señal del PW_OK y
produce un aviso para el inicio de la ROM BIOS.
3) PROCESO DE LA ROM BIOS
 Se realiza un test de hardware central para
verificar funcionalidades básicas del sistema. Los
errores de esta fase se indican con pitidos, „beeps
codes‟, de esta forma se informa de ‘Errores fatales’.
9

10.  La BIOS asigna recursos a dispositivos (si se activa PnP en
Setup)La BIOS chequea RAM, direcciones E/S, IRQs, canales
DMA, ajustes necesarios para configuración PnP, PCI, etc.
 Todos los dispositivos encontrados se desactivan.
• Se asignan recursos al hardware que lo precise
(IRQ, DMA, memoria). Se crea un mapa de recursos usados y
no usados.
• Se configuran dispositivos y se habilitan uno a uno.
 Se inicia una búsqueda de ROM de Video, lo cual indicaría la
presencia de un adaptador de video externo.
 Si la BIOS no encuentra ROM de adaptador video
externo, usa los drivers que incorpore la placa
base para funciones de video. En cualquier caso, se inicializa la
ROM de video y aparece cursor en pantalla.
10

11. .
 La ROM BIOS de la placa base escanea la memoria, para buscar
otras ROMs de placas de expansión externas, si se encuentran, se
carga el programa que contengan.
 Si se produce un fallo en la verificación de la ROM, se producirá el
siguiente mensaje:
XXXX ROM Error
4) El programa POST ejecuta un test en la memoria RAM
Los errores encontrados se presentan por una combinación de ‘beeps’
de audio y presentando mensajes de error.
5) Un POST completo y correcto se indica por lo general
con un beep.
¡Con esto finaliza el proceso de ‘Boot’ relacionado con el hardware!
11

12. Mensajes de error:
.
 Mensajes de sonido del error
 Verifica el sistema hardware básico en cada puesta en
marcha. Si hay algún error lo comunica mediante pitidos
(beeps).Lo que significa cada combinación de pitidos no está
estandarizado, con lo cual deberemos acudir a información del
fabricante para poder deducir que está pasando.
BIOS Beep Codes
12

13. Mensajes de error:
Si hay algo que no pasa el test inicial (POST), pero permite la
marcha de la CPU, RAM y video, los posibles problemas se
podrán comunicar mediante un texto en la pantalla con:
Mensajes de texto del error
Mensaje de error Explicación
13

14. Mensaje de error Explicación
14

15. INGRESAN AL SETUP
PHONEX AWARD
15

16. PHONEX-AWARD BIOS
16

17. 1) Standard CMOS Features
17

18. IDE Devices
18

19. 2) Advanced BIOS Features
19

20. CPU Feature
AMD K8 Cool & Quiet Control
Este item nos ayuda a bajar la frecuencia cuando el procesador esta con poco
trabajo , decrementandose la temperatura automáticamente
20

21. 3) Advanced Chipset Features
21

22. 4) Integrated Peripherals Page
22

23. IDE Function Setup
23

24. Onboard Device Setup
24

25. SuperIO Device
25

26. SIMULADOR VMWARE

27. EL SIMULADOR VMWARE NOS PERMITE REALIZAR LOS SIGUIENTE:
INSTALAR SISTEMAS OPERATIVOS VIRTUALES ,ES DECIR POR
DEFECTO NO INVOLUCRA A LOS LOS DISCOS DUROS .
Utiliza espacio de la ram y se guarda la imagen de las
configuraciones en el disco duro , estas son de gran tamaño.
DEPENDIENDO DEL COMPUTADOR (HARDWARE) SE PUEDEN
INSTALAR SEGÚN LA CAPACIDAD DE MEMORIA RAM.
Por ejemplo para poder instalar con un simulador el Windows xp
necesitaríamos como mínimo un gasto de 256 MB de la RAM total.
EN ESTE SIMULADOR SE PUEDEN UTILIZAR LOS DISCOS DE
INSTALACIÓN REALES(CD-R ó DVD) O TAMBIEN IMAGEN EN ISO.
ESTE ULTIMO ES LO MAS RECOMENDABLE(más rápido)
Las imágenes en ISO se utiliza para instalar sistema operativos.

28. ATAJOS DEL VMWARE
CTRL+ALT+ENTER FULL SCREEN
APARECE EL CURSOR EN
CTRL+ALT NUESTRO ENTORNO REAL
INGRESA EL CURSO EN EL
DOBLE CLIC
SISTEMA VIRTUAL
CTRL+ALT+INSERT
ES EQUIVALENTE A REINICIAR

29. CARACTERISTICAS DEL VMWARE
En la parte inferior derecha encontramos la lista de hardware
Habilitada Deshabilitada
Para que puedas utilizar , tienen que estar habilitadas
Power
Power
off
on
suspend

30. CREANDO UNA IMAGEN CON NERO

31. COLOCAMOS UN CD/DVD A NUESTRA BANDEJA Y ABRIMOS NERO EXPRESS
2
1

32. ESCOGEMOS LA UNIDAD DE DESTINO,PARA ESTE CASO IMAGEN RECORDER

33. ELEGIMOS EL NÚMERO DE COPIAS Y DESPUÉS LA OPCIÓN COPIAR

34. COMIENZA COPIAR LA IMAGEN , PIDIENDONOS LA UBICACIÓN DESPUÉS

35. GUARDAMOS LA IMAGEN EN NUESTRO COMPUTADOR, ADEMAS
SELECCIONAMOS EL TIPO DE ARCHIVO (ISO)
2
1

36. DESPUÉS DE ALGUNOS MINUTOS , SE CONFIRMA LA CREACIÓN DE LA IMAGEN

37. CONFIRMARMOS LA CREACIÓN DE LA IMAGEN , EN LA CARPETA DE DESTINO
¿Para qué sirve una imagen?
-La mejor manera de respaldar nuestro un disco(backup)
-Poder utilizarlos en simuladores ( vmware)
