1. SIG en Excel
Por Víctor González Fernández

2. SIG: Sistema de información Geográfica
Un SIG (o GIS--Geographic Information System)
es una herramienta que integra información
espacial y permite editarla, almacenar,
analizarla y desplegarla.
Un SIG debe permitir:
- importar y editar datos en una Base de Datos
- crear consultas interactivas
- analizar la información espacial
- proyectar resultados sobre Mapas

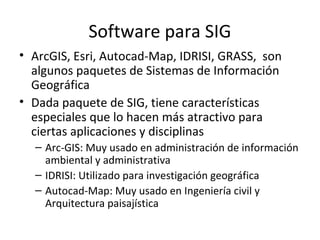

3. Software para SIG
• ArcGIS, Esri, Autocad-Map, IDRISI, GRASS, son
algunos paquetes de Sistemas de Información
Geográfica
• Dada paquete de SIG, tiene características
especiales que lo hacen más atractivo para
ciertas aplicaciones y disciplinas
– Arc-GIS: Muy usado en administración de información
ambiental y administrativa
– IDRISI: Utilizado para investigación geográfica
– Autocad-Map: Muy usado en Ingeniería civil y
Arquitectura paisajística

4. Excel como “SIG”
• Microsoft Excel NO es un paquete diseñado
para armar Sistemas de Información Geográfica
• Sin embargo, posee los elementos básicos:
– Capacidad de organizar Bases de datos
– Posibilidad de vincular datos a un Mapa
– Facilidades para hacer consultas y representarlas en
mapas
– Facilidad de edición y manipulación de datos
– Facilidad y versatilidad para el análisis de datos
– Herramientas de exportación de información

5. Ejemplo de SIG en Excel
• Para armar un SIG en Excel, se requiere una base
de datos, que contenga datos georeferenciados.
• Por ejemplo, el JUEGO DE DATOS DE LA
COMUNIDAD DE MESITAS (Víctor González F.
2007) incluye la tabla de Datos sobre las
Unidades Domésticas del Proyecto
Arqueológico Mesitas, en el archivo el archivo
HOUSE.XLS, en:
http://www.pitt.edu/~laad/gonzalez/houseesp.html

7. Tabla de datos de Unidades
Domésticas de Mesitas

8. Para organizar la base de datos,
ubique el cursos sobre el primer
dato

9. Active el “Filtro”

10. Cuando el filtro está activado,
pequeñas flechas de “Menú”
aparecen sobre la primera fila (que
en este caso contiene nombres de
variables).

11. Los “Menús” permiten seleccionar
qué datos se muestran y cuáles no.

12. La opción inicial es “Seleccionar todo”. Se puede entonces desmarcar
esa opción y seleccionar uno a uno los datos, o pasar a implementar un
“Filtro “ usando reglas numéricas que permiten selecciones complejas.

13. En este ejemplo, se seleccionan solo los sitios en que “No. of Sherds”
(Número de tiestos) es mayor que 700.

14. Cuando el filtro está activo las filas
seleccionadas se marcan en azul.
Las variables que estén siendo usadas
como filtros muestran el símbolo de
embudo.

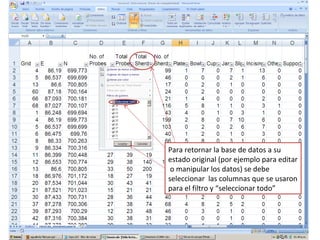

15. Para retornar la base de datos a su
estado original (por ejemplo para editar
o manipular los datos) se debe
seleccionar las columnas que se usaron
para el filtro y “seleccionar todo”

16. Para representar la localización geográfica
de los casos, seleccione las 2 columnas
contiguas que tengan las coordenadas X,Y.
En este caso, las columnas B y C contienen
coordenadas Este y Norte respectivamente.
En seguida, inserte un gráfico de
“Dispersión” tipo “Solo marcadores”
(“X,Y”).

17. Seleccionando el Gráfico con el botón derecho del
ratón, “mueva” el Gráfico a una “Hoja nueva”. De esta
forma, al seleccionar datos, el Gráfico permanecerá
visible.

18. El Gráfico requiere de cierta manipulación para que sirva
como “mapa”. Seleccione cada eje, con el botón derecho
sobre la escala, y escoja “Dar formato a eje…”

19. En el formato del eje, asigne unos límites fijos para las
medidas Mínima y Máxima (En este caso, para el eje Y se
cambian los límites a 699,5 y 701,5 km).

20. En este caso, los límites del eje de las X se dejan fijos en
86 y 88 km.

21. Finalmente, use las “Herramientas de Gráficos” y la opción de “Dar Formato a serie de datos”
(con botón derecho del ratón sobre un caso), para añadir los elementos básicos de un mapa
(Flecha Norte, Escala Grafica, Cuadrícula y Símbolos de tamaño y color apropiado a la escala.

22. Para realizar una Consulta y crear con ella un mapa con el resultado, vuelva a la base
de datos seleccionando la pestaña. Realice la selección de filtros y vuelva al Mapa.

23. Este mapa, por ejemplo, muestra los 5 sitios
arqueológicos de la zona de Mesitas, que tuvieron
más de 700 tiestos en sus colecciones, y que
además, presentan una concentración espacial.

24. Para poder mostrar en la misma
pantalla el mapa y la base de datos,
se puede abrir una “Nueva
ventana” del libro, y luego
“Organizar Todo” para mostrar dos
ventanas: En una la Basa de datos y
en la otra, el Mapa.

25. Vista del “SIG” lista para el análisis de información.

26. Si quiere guardar la configuración de ventanas,
puede “Guardar el área de trabajo” en la opción
“Vista”, como un archivo .XLW Luego, basta con
abrir ese archivo para recuperar la disposición del
Mapa y la Base de datos.

27. Si quiere añadir capas de información adicional que esté
referenciada en el mismo tipo de coordenadas se pueden
crear nuevos gráficos de dispersión con puntos ó líneas y
“pegar” el gráfico original sobre esas nuevas capas (por
ejemplo, aquí se muestra el límite del área de estudio) .

28. Editando cada nueva “Serie” de datos,
se pueden mostrar diferentes clases
de información, como por ejemplo,
con líneas, las quebradas y los límites
del área de estudio; y con puntos las
localizaciones de monumentos
funerarios, que dan un contexto a los
resultados de la consultas a la Base de
datos.
Si quiere añadir capas de información adicional
Aquí se observa que los 5 sitios
(por ejemplo, aquí se muestra el límite del área de con
más nuevos gráficos de
estudio) se pueden crearde 700 tiestos están todos cerca a
una líneas y “pegar” el gráfico
dispersión con puntos ó concentración de monumentos
funerarios
original sobre esas nuevas capas.

29. Conclusiones
• Microsoft Excel permite armar Sistemas de Información
Geográfica de manera efectiva y fácil.
• Las capacidades son limitadas, pero este SIG facilita el
análisis de la información georeferenciada vinculada a
base de datos consultables.
• Solo se pueden vincular vectores (líneas y puntos)
• Análisis más complejos requieren de programas SIG
como AutocadMap (tipo vector) o IDRISI (tipo raster).
• Finalmente, contar con el SIG ya armado en Excel
permite exportar luego fácilmente a cualquiera de esos
sistemas más completos.
¡Gracias!
