Propuesta Estructural para la materia de Proyecto de Estructura

1. 1

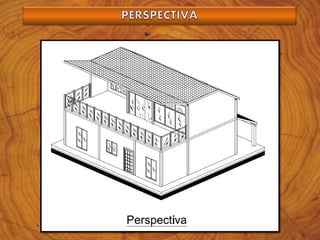

2. La vivienda a remodelar estará conformada de dos plantas por una
estructura aporticada mixta, la cual se corresponde de una planta baja
cuya estructura es de concreto armado y una planta alta cuya estructura
aporticada es de madera, la cual le otorga mucha elegancia en sus
acabados finales.

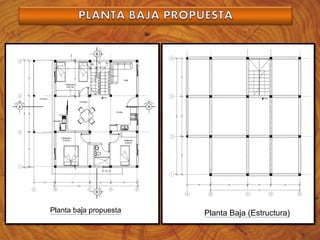

Se trabajara con el sistema porticado existente en la planta baja que es de
concreto armado con fundaciones tradicionales y un sistema de columnas
y vigas con nodos monolíticos de concreto y acero. La losa de entrepiso se
corresponde a una losa nevada de concreto armado.

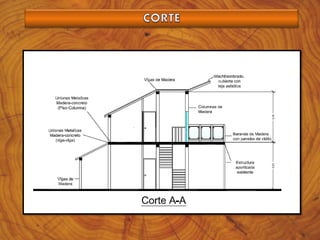

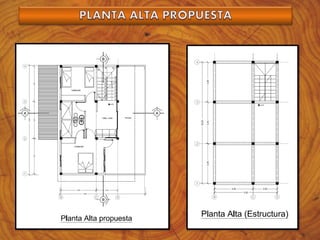

El sistema aporticado de la planta alta es de columnas, vigas y techo de

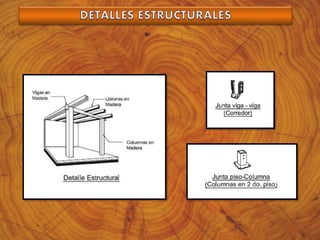

madera de pino. Las juntas entre el concreto y la madera son a través de
conectores metálicos, donde se utilizaran pernos embutidos en el
concreto que servirán de soporte a las placas de los conectores, y de
pernos enroscados en las uniones con la madera. En los nodos que sean
entre madera y madera se usaran tirafondos especiales.

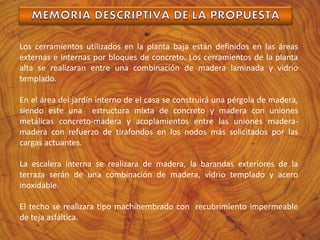

3. Los cerramientos utilizados en la planta baja están definidos en las áreas
externas e internas por bloques de concreto. Los cerramientos de la planta
alta se realizaran entre una combinación de madera laminada y vidrio
templado.
En el área del jardín interno de el casa se construirá una pérgola de madera,
siendo este una estructura mixta de concreto y madera con uniones
metálicas concreto-madera y acoplamientos entre las uniones madera-
madera con refuerzo de tirafondos en los nodos más solicitados por las
cargas actuantes.

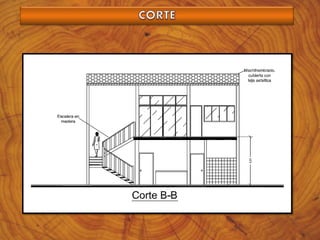

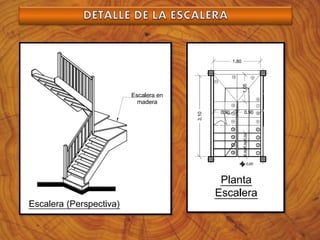

La escalera interna se realizara de madera, la barandas exteriores de la
terraza serán de una combinación de madera, vidrio templado y acero
inoxidable.
El techo se realizara tipo machihembrado con recubrimiento impermeable
de teja asfáltica.
