Este documento describe los diferentes sistemas de representación de objetos en dibujo de ingeniería, incluyendo proyecciones cónicas, axonométricas y ortogonales. Explica que las proyecciones ortogonales representan un objeto en su forma, magnitud y proporción real a través de vistas frontales, superiores, laterales y posteriores. También cubre los sistemas europeo y americano de proyecciones ortogonales.

1. LOS SISTEMAS DE
REPRESENTACION DE OBJETOS
DIBUJO DE INGENIERIA
ARQ. HUGO C. GOMEZ TONE

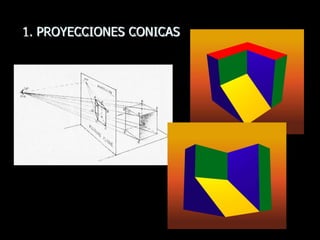

2. 1. PROYECCIONES CONICAS

3. 2. PROYECCIONES AXONOMETRICAS

4. 3. PROYECCIONES ORTOGONALES

5. PROYECCIONES ORTOGONALES
A. DEFINICION:
Representación gráfica bidimensional de un objeto
en su verdadera magnitud, su forma y su
proporción.

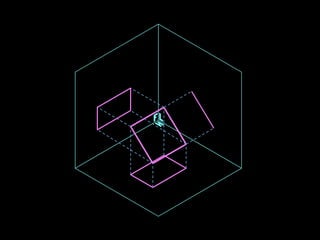

B. ELEMENTOS:
El Objeto
El Observador
El Plano de Proyección

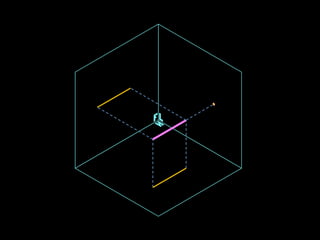

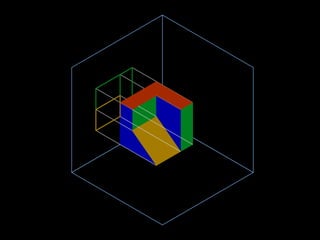

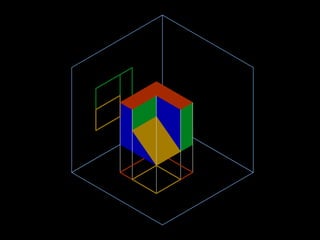

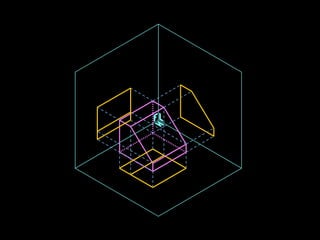

6. VISTA A: FRONTAL o ALZADO
VISTA B: HORIZONTAL, SUPERIOR o PLANTA
VISTA C: LATERAL DERECHA
VISTA D: LATERAL IZQUIERDA
VISTA E: INFERIOR
VISTA F: POSTERIOR

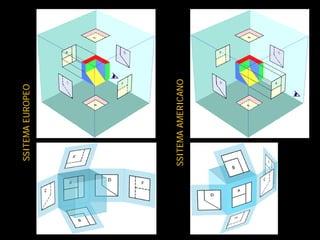

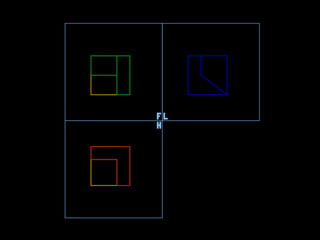

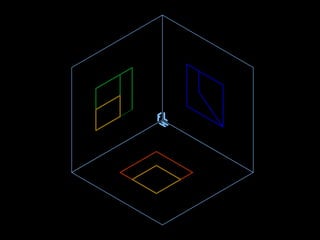

7. SSITEMA EUROPEO
SSITEMA AMERICANO

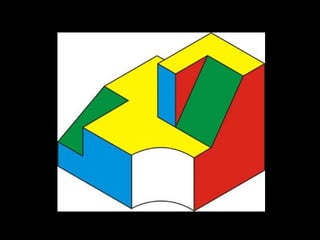

21. EJERCICIO 1

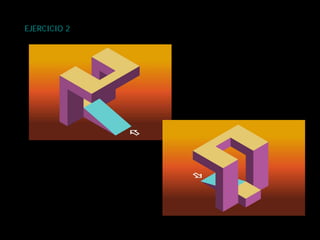

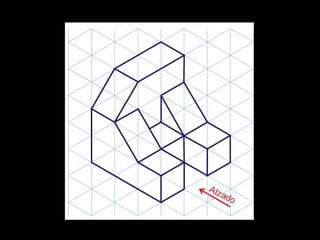

22. EJERCICIO 2
