1. CENTRO DE ELCTRICIDAD, ELECTRONICA Y TELECOMUNICACIONES. SENA
LA MOTHERBOARD
JOHN FREDY ADNRADE AGUIRRE
SOLUCION PREGUNTAS Y MAPA CONCEPTUAL.
INSTRUCTO:
JAIMES SANTACRUZ
MANTENIMIENTO DE EQUIPO DE COMPUTO, DISEÑO E INTALACION DE CABLEADO ESTRUCTURADO.
(MECYDICE)
748794
G3
013/08/2014
BOGOTA.DC
1

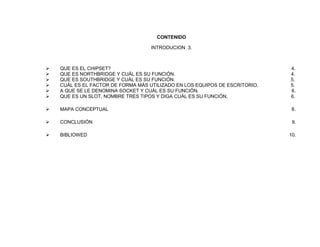

2. CONTENIDO
INTRODUCION 3.
 QUE ES EL CHIPSET? 4.
 QUE ES NORTHBRIDGE Y CUÁL ES SU FUNCIÓN. 4.
 QUE ES SOUTHBRIDGE Y CUÁL ES SU FUNCIÓN. 5.
 CUÁL ES EL FACTOR DE FORMA MÁS UTILIZADO EN LOS EQUIPOS DE ESCRITORIO. 5.
 A QUE SE LE DENOMINA SOCKET Y CUÁL ES SU FUNCIÓN. 6.
 QUE ES UN SLOT, NOMBRE TRES TIPOS Y DIGA CUÁL ES SU FUNCIÓN. 6.
 MAPA CONCEPTUAL 8.
 CONCLUSIÓN 9.
 BIBLIOWED 10.
2

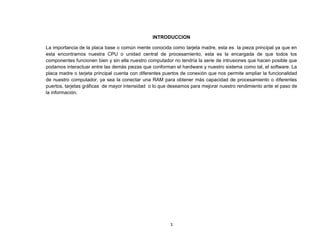

3. INTRODUCCION
La importancia de la placa base o común mente conocida como tarjeta madre, esta es la pieza principal ya que en
esta encontramos nuestra CPU o unidad central de procesamiento, esta es la encargada de que todos los
componentes funcionen bien y sin ella nuestro computador no tendría la serie de intrusiones que hacen posible que
podamos interactuar entre las demás piezas que conforman el hardware y nuestro sistema como tal, el software. La
placa madre o tarjeta principal cuenta con diferentes puertos de conexión que nos permite ampliar la funcionalidad
de nuestro computador, ya sea la conectar una RAM para obtener más capacidad de procesamiento o diferentes
puertos, tarjetas gráficas de mayor intensidad o lo que deseamos para mejorar nuestro rendimiento ante el paso de
la información.
3

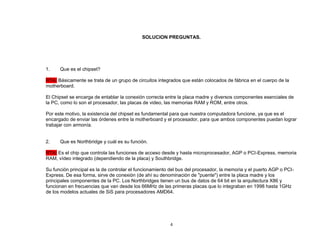

4. SOLUCION PREGUNTAS.
4
1. Que es el chipset?
RTA: Básicamente se trata de un grupo de circuitos integrados que están colocados de fábrica en el cuerpo de la
motherboard.
El Chipset se encarga de entablar la conexión correcta entre la placa madre y diversos componentes esenciales de
la PC, como lo son el procesador, las placas de video, las memorias RAM y ROM, entre otros.
Por este motivo, la existencia del chipset es fundamental para que nuestra computadora funcione, ya que es el
encargado de enviar las órdenes entre la motherboard y el procesador, para que ambos componentes puedan lograr
trabajar con armonía.
2. Que es Northbridge y cuál es su función.
RTA: Es el chip que controla las funciones de acceso desde y hasta microprocesador, AGP o PCI-Express, memoria
RAM, vídeo integrado (dependiendo de la placa) y Southbridge.
Su función principal es la de controlar el funcionamiento del bus del procesador, la memoria y el puerto AGP o PCI-Express.
De esa forma, sirve de conexión (de ahí su denominación de "puente") entre la placa madre y los
principales componentes de la PC. Los Northbridges tienen un bus de datos de 64 bit en la arquitectura X86 y
funcionan en frecuencias que van desde los 66MHz de las primeras placas que lo integraban en 1998 hasta 1GHz
de los modelos actuales de SiS para procesadores AMD64.

5. 5
3. Que es Southbridge y cuál es su función.
RTA: Es un circuito integrado que se encarga de coordinar los diferentes dispositivos de entrada y salida y algunas
otras funcionalidades de baja velocidad dentro de la placa base. Suele integrar más bien la funcionalidad de E/S de
una placa, por ello abarca las controladoras IDE, SATA, USB, de sonido, de red ETC.
4. Cuál es el factor de forma más utilizado en los equipos de escritorio.
RTA:
Sería la ATX O micro ATX dependiendo el mother y el gabinete
Placas
ATXFactor de
forma
Máximo
ancho x fondo
Tam. relativo ATX, full
Size
ATX, full size 305 x 244 mm 100%
MicroATX 244 x 244 mm 80%
FlexATX 229 x 191 mm 59%

6. 6

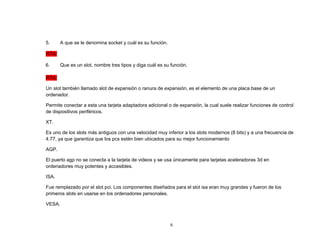

5. A que se le denomina socket y cuál es su función.
RTA:
6. Que es un slot, nombre tres tipos y diga cuál es su función.
RTA:
Un slot también llamado slot de expansión o ranura de expansión, es el elemento de una placa base de un
ordenador.
Permite conectar a esta una tarjeta adaptadora adicional o de expansión, la cual suele realizar funciones de control
de dispositivos periféricos.
XT.
Es uno de los slots más antiguos con una velocidad muy inferior a los slots modernos (8 bits) y a una frecuencia de
4.77, ya que garantiza que los pcs estén bien ubicados para su mejor funcionamiento
AGP.
El puerto agp no se conecta a la tarjeta de videos y se usa únicamente para tarjetas aceleradoras 3d en
ordenadores muy potentes y accesibles.
ISA.
Fue remplazado por el slot pci. Los componentes diseñados para el slot isa eran muy grandes y fueron de los
primeros slots en usarse en los ordenadores personales.
VESA.

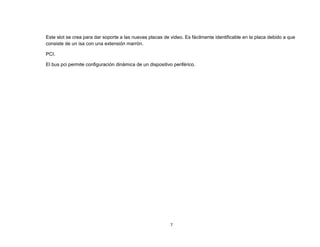

7. Este slot se crea para dar soporte a las nuevas placas de video. Es fácilmente identificable en la placa debido a que
consiste de un isa con una extensión marrón.
7
PCI.
El bus pci permite configuración dinámica de un dispositivo periférico.

8. 8

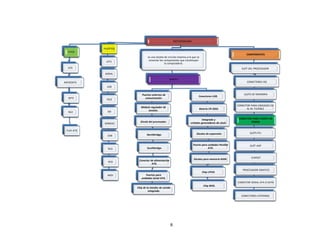

MOTHERBOARD
TIPOS
ATX
MICROATX
WTX
NLX
FLEX ATX
PUERTOS
LPT1
SERIAL
USB
PS/2
IDE
SONIDO
CNR
RCA
SCSI
MIDI
es una tarjeta de circuito impreso a la que se
conectan los componentes que constituyen
la computadora.
PARTES
Puertos externos de
comunicación.
Módulo regulador de
tensión.
Zócalo del procesador.
Northbridge.
Southbridge.
Conector de alimentación
ATX.
Puertos para
unidades Serial ATA.
Chip de la interfaz de sonido
integrada.
Conectores USB.
Batería CR-2032.
Integrado y
cristales generadores de clock.
Zócalos de expansión.
Puerto para unidades Parallel
ATA.
Zócalos para memoria RAM.
Chip LPCIO.
Chip BIOS.
COMPONENTES
SLOT DEL PROCESADOR
CONECTORES IDE
SLOTS DE MEMORIA
CONECTOR PARA UNIDADES DE
AL M. FLEXIBLE
CONECTOR PARA FUENTE DE
PODER
SLOTS PCI
SLOT AGP
CHIPSET
PROCESADOR GRAFICO
CONECTOR SERIAL ATA O SATA
CONECTORES EXTERNOS

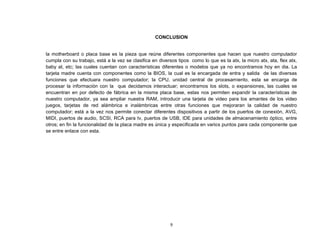

9. CONCLUSION
la motherboard o placa base es la pieza que reúne diferentes componentes que hacen que nuestro computador
cumpla con su trabajo, está a la vez se clasifica en diversos tipos como lo que es la atx, la micro atx, ata, flex atx,
baby at, etc; las cuales cuentan con características diferentes o modelos que ya no encontramos hoy en dia. La
tarjeta madre cuenta con componentes como la BIOS, la cual es la encargada de entra y salida de las diversas
funciones que efectuara nuestro computador; la CPU, unidad central de procesamiento, esta se encarga de
procesar la información con la que decidamos interactuar; encontramos los slots, o expansiones, las cuales se
encuentran en por defecto de fábrica en la misma placa base, estas nos permiten expandir la características de
nuestro computador, ya sea ampliar nuestra RAM, introducir una tarjeta de video para los amantes de los video
juegos, tarjetas de red alámbrica e inalámbricas entre otras funciones que mejoraran la calidad de nuestro
computador; está a la vez nos permite conectar diferentes dispositivos a partir de los puertos de conexión, AVG,
MIDI, puertos de audio, SCSI, RCA para tv, puertos de USB, IDE para unidades de almacenamiento óptico, entre
otros; en fin la funcionalidad de la placa madre es única y especificada en varios puntos para cada componente que
se entre enlace con esta.
9

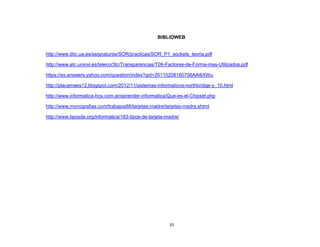

10. BIBLIOWEB
