El documento describe diferentes tipos de Sistemas Urbanos de Drenaje Sostenible (SUDS), incluyendo cunetas verdes, pavimento permeable, depósitos de infiltración, filtros de arena, áreas de biorretención, depósitos enterrados de detención, estanques de retención, humedales artificiales, cubiertas vegetadas, depósitos de lluvia, depósitos superficiales de detención, drenes filtrantes, franjas filtrantes, pozos y zanjas de infiltración. También discute ejemp

2. Universidad Autónoma de Sinaloa
Facultad de Arquitectura
Licenciatura en Arquitectura
Unidad de Aprendizaje:
«Bioclima y Diseño»
Asesora: Arq. Celia R.
Gastelúm
Equipo:
1-8B
Integrantes:
-Peña Morales Cristhian
Emmanuel
-Rodríguez Leyva Hugo Enrique
-Sauceda López María
Magdalena
Semestre:
5
Grupo:
1
Culiacán, Sinaloa, 17 de Noviembre de 2016.

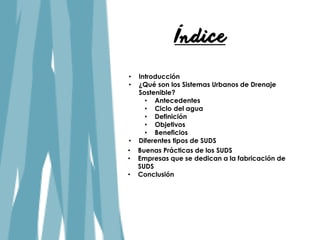

3. Índice
• Introducción
• ¿Qué son los Sistemas Urbanos de Drenaje
Sostenible?
• Antecedentes
• Ciclo del agua
• Definición
• Objetivos
• Beneficios
• Buenas Prácticas de los SUDS
• Empresas que se dedican a la fabricación de
SUDS
• Conclusión
• Diferentes tipos de SUDS

4. Introducción

5. ¿Qué son los Sistemas
Urbanos de Drenaje
Sostenible?

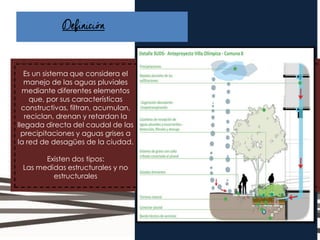

6. Definición
Es un sistema que considera el
manejo de las aguas pluviales
mediante diferentes elementos
que, por sus características
constructivas, filtran, acumulan,
reciclan, drenan y retardan la
llegada directa del caudal de las
precipitaciones y aguas grises a
la red de desagües de la ciudad.
Existen dos tipos:
Las medidas estructurales y no
estructurales

7. Antecedentes de los
Sistemas Urbanos de
Drenaje Sostenible

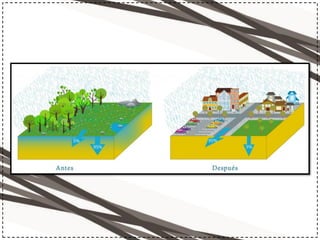

8. El ciclo del agua
En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
El ciclo del Agua
El ciclo del agua
describe la
presencia y el
movimiento del
agua en la Tierra y
sobre ella.

10. Plano del subsuelo de la
ciudad de Roma donde se
muestra la Cloaca Máxima,
o Alcantarillado Mayor, una
de las más antiguas redes de
saneamiento de la historia.
Fuente: Wikicommons
El Gran Colector
Sebastopol (París) en un
grabado que aparece en
la revista Monde Illustré en
1858. Fuente: CEDEX

11. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Definición
Sistemas de drenaje
que contribuyen al
desarrollo sostenible y a
la mejora del diseño
urbano.
Intentar ajustar el drenaje a los
procedimientos naturales para evitar
cualquier posible impacto negativo que
las aguas de escorrentía urbana
pudieran producir en el medio.

12. Objetivos de los SUDS
• Captar, filtrar, retener transportar,
almacenar e infiltrar al terreno el
agua.
• Tratar de reproducir, de la manera
más posible el ciclo hidrológico
natural previo a la urbanización o
actuación del hombre.

13. Beneficios de los SUDS
• Reduce la demanda de agua potable.
• Gestión y tratamiento de aguas de lluvia
para consumo humano.
• Reduce las áreas impermeables de una
ciudad
• Respeta el ciclo hidrológico natural
• Mantiene la calidad de aguas receptoras de
escorrentías urbanas

14. Beneficios de los SUDS

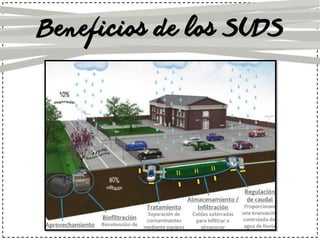

15. Beneficios de los SUDS

16. Diferentes tipos
de SUDS

17. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Cunetas verdes
Estructuras lineales vegetadas de base ancha y
talud tendido diseñadas para almacenar y
transportar superficialmente la escorrentía. Deben
generar bajas velocidades que permitan la
sedimentación de las partículas para una
eliminación eficaz de contaminantes.
Adicionalmente pueden
permitir la infiltración a capas
inferiores.

18. Pavimento Permeable
Permiten el paso del agua a su través,
abriendo la posibilidad a que ésta se
infiltre en el terreno o bien sea captada y
retenida en capas sub-superficiales para
su posterior reutilización o evacuación.

19. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Depósitos de Infiltración
Depresiones del terreno vegetadas
diseñadas para almacenar e infiltrar
gradualmente la escorrentía
generada en superficies contiguas.
Eliminación de contaminantes mediante:
• Filtración,
• Adsorción
• Transformaciones biológicas.

20. Filtrosdearena

21. Filtros de arena
Son una serie de técnicas
que realizan
tres tareas principales
Retención
Filtración
Sedimentación
Estas tres tareas sirven como filtro para
retener contaminantes, y gestionan la
calidad del agua de escorrentía urbana
Perimetrales
Enterrados
Orgánicos
Existen tres tipos de filtros
Las cuales son

22. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Áreas deBiorretención
Zonas deprimidas de fácil acceso
para el agua
La eliminación de la contaminación se optimiza
mediante la presencia de vegetación.

23. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Áreas deBiorretención
Estos sistemas pueden
construirse para tratar el agua
de escorrentía de zonas
residenciales.
Son estéticamente atractivas
pero, no son apropiadas en
zonas con pendientes
superiores al 15%.

24. Depósitos enterrados dedetención
Se construyen bajo tierra
por la escasez del terreno o
por que las condiciones del
entorno no recomiendan
una infraestructura a cielo
abierto.

25. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Depósitos y tanques de Infiltración
Depresiones en el terreno que se
diseñan para almacenar el agua
de escorrentía adyacente
Requieren de un área grande y la
vegetación debe de estar siempre
con un mantenimiento constante.

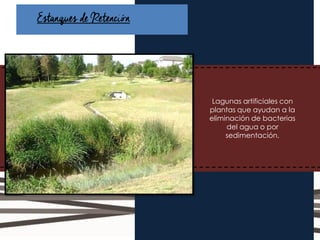

26. Estanques deRetención
Lagunas artificiales con
plantas que ayudan a la
eliminación de bacterias
del agua o por
sedimentación.

27. Estanques deRetención
Se clasifican en 4:
• Estanque de
Retención
• Estanque de
Retención Extendido
• Microestanque de
Retención
• Sistema de estanques
múltiples

28. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.

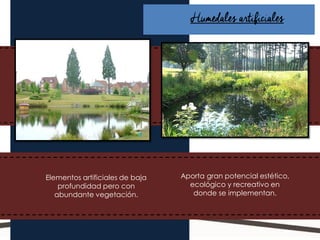

Humedales artificiales
Elementos artificiales de baja
profundidad pero con
abundante vegetación.
Aporta gran potencial estético,
ecológico y recreativo en
donde se implementan.

29. Requieren de una elevada
ocupación del suelo y son
capaces de retener una alta
gama de contaminantes.
Humedales artificiales

30. Cubiertas vegetadas
Retienen las aguas
pluviales y reducen el
volumen de escorrentía

31. Cubiertas vegetadas
En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Existen varios tipos:
• Extensivas
• Intensivas
• Intensiva simple
Ayudan a compensar el efecto de
«isla de calor» en una edificación

32. Cubiertas vegetadas

33. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.

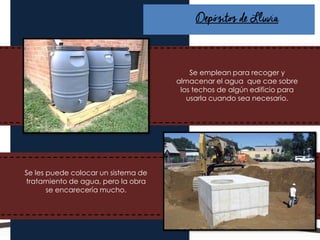

Depósitos de Lluvia
Se emplean para recoger y
almacenar el agua que cae sobre
los techos de algún edificio para
usarla cuando sea necesario.
Se les puede colocar un sistema de
tratamiento de agua, pero la obra
se encarecería mucho.

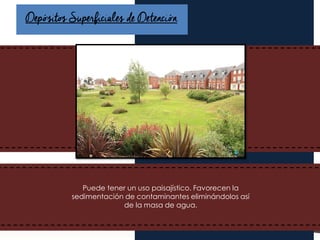

34. Depósitos Superficiales de Detención
En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Depósitos que almacenan temporalmente la
escorrentía, reduciendo el riesgo de inundación

35. Depósitos Superficiales de Detención
En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Puede tener un uso paisajístico. Favorecen la
sedimentación de contaminantes eliminándolos así
de la masa de agua.

36. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.

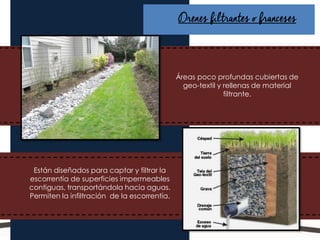

Drenes filtrantes o franceses
Áreas poco profundas cubiertas de
geo-textil y rellenas de material
filtrante.
Están diseñados para captar y filtrar la
escorrentía de superficies impermeables
contiguas, transportándola hacia aguas.
Permiten la infiltración de la escorrentía.

37. Franjas filtrantes
Son franjas de suelo
cubiertas de vegetación,
anchas y con poca
pendiente

38. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Esta técnica favorece la sedimentación
de las partículas y contaminantes
arrastrados por el agua, así como la
infiltración del agua.
Son fáciles de construir y de bajo
costo.
Franjas filtrantes

39. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Pozosy Zanjas deinfiltración
Tienen una profundidad de entre 1
a 3 metros rellenos de material
granular. En ellos vierte la
escorrentía desde las superficies
impermeables contiguas y recogen
y almacenan el agua mientras se
infiltra en el terreno natural.
No pueden utilizarse en suelos poco
permeables y es recomendable que queden
algo por encima del nivel freático para
permitir ex filtraciones al terreno.

40. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Pozosy Zanjas deinfiltración
No pueden utilizarse en suelos poco
permeables y es recomendable que queden
algo por encima del nivel freático para
permitir ex filtraciones al terreno.

41. Buenas prácticas
de los SUDS

42. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Localización:
41°22′57″N 2°10′37″E
Altitud:
13 msnm
Clima:
Subtropical Húmedo
Los Jardines de Gran Capitan
(Barcelona, España)
Precipitación media anual:
600 mm
Precipitaciones durante el fin del
verano y principio de otoño.

43. Los Jardínes de Gran Capitan
(Barcelona, España)

44. Los Jardínes de Gran Capitan
(Barcelona, España)

45. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Localización:
37°36′16″N 99°17′37″O
Altitud:
681 msnm
Regeneración tras una catástrofe empleando SUDS
(Greensburg, Kansas, USA)
Precipitación media anual:
630 mm
Precipitaciones entre Marzo y
Noviembre.

46. Regeneración tras una catástrofe empleando SUDS
(Greensburg, Kansas, USA)

47. Regeneración tras una catástrofe empleando SUDS
(Greensburg, Kansas, USA)
Áreas de infiltración de agua
y depósitos subterráneos es lo
mas destacable del proyecto

48. Regeneración tras una catástrofe empleando SUDS
(Greensburg, Kansas, USA)
Proyecto empleado a causa
de la catástrofe natural por
un tornado F-5 que atravesó
la ciudad en 2007.
Actualmente la calle tiene la
vialidad principal más verde
de todo Estados Unidos.

49. En el área se cuenta con pozos de visita, así
como también red recolectora de aguas
residuales y sistema de alcantarillado.
Localización:
22°32′00″N 114°08′00″E
Altitud:
3 msnm

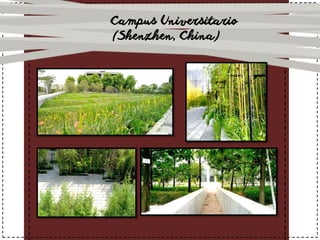

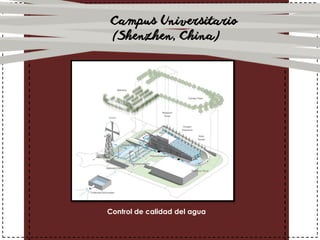

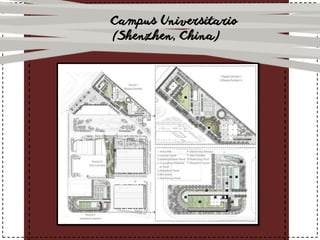

Campus Universitario
(Shenzhen, China)
Precipitación media anual:
1900 mm
Precipitaciones presentes todo el
año, con mayor fuerza entre
Abril y Septiembre con presencia
de lluvias torrenciales

50. Campus Universitario
(Shenzhen, China)

51. Campus Universitario
(Shenzhen, China)
Estrategias de Diseño

52. Campus Universitario
(Shenzhen, China)
Control de calidad del agua

53. Campus Universitario
(Shenzhen, China)

54. Campus Universitario
(Shenzhen, China)

55. Empresas que se
dedican a la fabricación
de SUDS

56. Su especialidad son las
infraestructuras construidas para el
almacenamiento de aguas
residuales. Su mejor ejemplo es el
tanque de tormenta del Río
Manzanares.

57. Ingecontrol
• Empresa ubicada en
Bogotá, Colombia,
dedicada al desarrollo
de una ingeniería
encaminada al
desarrollo sostenible
promoviendo el ahorro
de agua y energía.
• Eco-pavimento:
Realizado a base de
rejillas de plástico que
permiten que pase agua
y aire.

58. Conclusión

59. Fuentes de Consulta
Blog acerca de Drenaje Sostenible:
• http://drenajesostenible.com/
Blog acerca de Drenaje Sostenible:
• http://sudsostenible.com/
VERDECRETO - Concreto ecológico
• http://verdecreto.com.mx/
SUDS en Bogotá:
• http://ambientebogota.gov.co/documents/10157/73754/Sistema+Urbanos+de+Drenaje+Sostenible
Inundaciones en Culiacán:
• http://www.debate.com.mx/dbttv/Estragos-por-inundaciones-en-Culiacan-20160726-0042.html
• http://www.debate.com.mx/culiacan/Caos-vial-e-inundaciones-aguacero-sorprende-a-Culiacan-
20160723-0001.html
• http://www.lineadirectaportal.com/publicacion.php?noticia=11125
Ingecontrol:
• http://ingecontrol.com.co/
• http://vidamasverde.com/2014/ingecontrol-s-a/
Grupo ImesApi
• http://www.imesapi.es/
• Sistemas Urbanos de Drenaje Sostenible (SUDS):
• http://www.scielo.org.ve/scielo.php?script=sci_arttext&pid=S0378-18442005000500004
