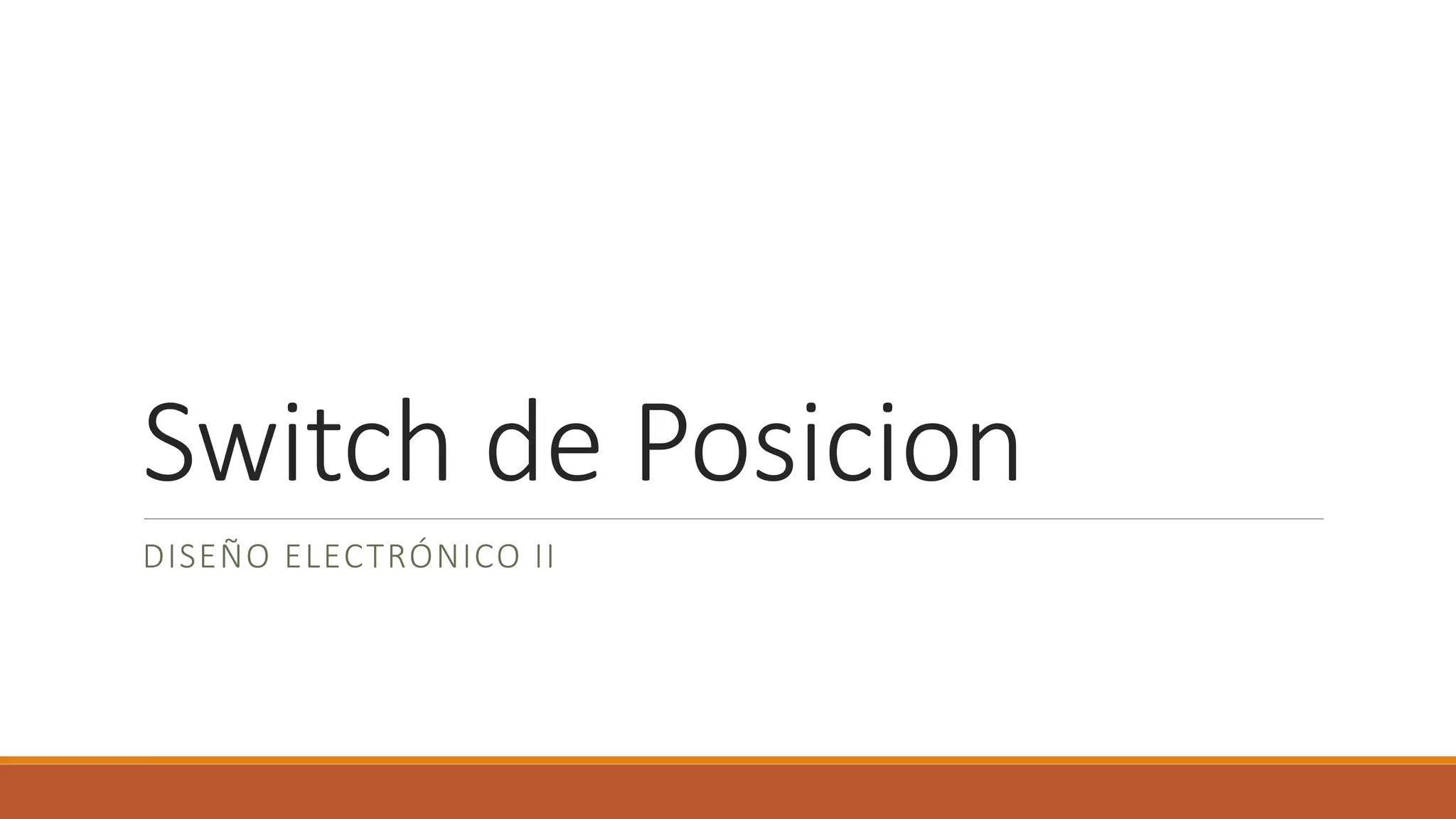

1. Switch de Posicion
DISEÑO ELECTRÓNICO II

2. Definicion
Los interruptores de posición se encargan de detectar presencia o paso, y se conectan
directamente a las entradas de las unidades de tratamientos de datos. Constan de tres
elementos básicos, uno o varios contactos eléctricos (NO o NC), el cuerpo y la cabeza de mando.

3. Switch
Switch de posicion
electrónicos
Switch de posición
mecánicos

4. Interruptores de posición
• Los sensores de contacto nos indican simplemente si ha
habido contacto o no con algún objeto, sin considerar la
magnitud de la fuerza de contacto. Suelen ser dispositivos
sencillos cuyo uso es muy variado.
• Estos sensores suelen ser interruptores de límite o
microinterruptores, que son sencillos dispositivos eléctricos
que cuando se contacta con ellos cambian de estado.
• Final de carrera: se usan para saber si una parte móvil de
una máquina ha llegado a un punto
• Táctiles: Se pueden situar en las pinzas de los brazos de
robot para determinar cuando se ha cogido un objeto.

5. • Los elementos de control o de maniobra son dispositivos
que nos permiten abrir o cerrar el circuito cuando lo
necesitamos

6. Interruptor
• Un interruptor (simple), permite abrir o cerrar un circuito
y permanece en la misma posición hasta que volvemos a
presionar.
• Un interruptor doble o bipolar es un interruptor que
abre y cierra dos circuitos al mismo tiempo.

7. Interruptor
• Ejemplo de interruptor simple y doble

8. Pulsadores
• Un pulsador permite abrir o cerrar el circuito solo mientras
estemos actuando sobre él. Cuando dejamos de
presionar vuelve a su posición inicial.

9. Pulsadores
• Pulsador normalmente abierto
(NA):
• En el estado de reposo el circuito
está abierto, y se cierra cuándo se
presiona.
• Pulsador normalmente cerrado
(NC):
• En el estado de reposo el circuito
permanece cerrado, y se abre
cuándo se presiona.

10. Pulsadores

11. Conmutadores
• Conmutadores 1 circuito varias posiciones:
• Un conmutador es un elemento que establece una
asociación entre una entrada y una salida de las múltiples
que tiene. Esta conexión perdura en el tiempo, hasta que
volvemos a accionar el conmutador. El conmutador de
dos posiciones tiene 3 patillas. La conexión de en medio
es la común, y las patillas A y B son las posibles salidas.

12. Conmutadores
• Conmutadores 1 circuito varias posiciones:

13. Conmutadores
• Conmutador doble o bipolar:
• El elemento que puedes ver en la figura se trata de un
conmutador 2 circuitos y dos posiciones (6 contactos).
Consiste en dos conmutadores de dos posiciones que se
activan al mismo tiempo.

14. Conmutadores
• ejemplo

15. Rele
• Uno relé es un interruptor
automático controlado por la
electricidad. Los reles permiten
abrir o cerrar circuitos eléctricos
sin la intervención humana.
• El relé es el elemento que da la
orden de que funcione el motor de
una puerta automática, las luces
de un semáforo, el motor de un
ascensor, y multitud de
sistemas automáticos.

16. Rele
• Su funcionamiento es el siguiente:
• Cuando se hace pasar corriente eléctrica a través de la bobina o
electroimán , este genera un campo magnético a su redor, y atrae
la armadura que, con su movimiento, hace que
los contactos cambien de posición.

17. Rele
• El símbolo del relé varía en función del número de
contactos que tenga. Puede ser un interruptor, un
conmutador unipolar, un conmutador doble o bipolar, …

18. Rele
• ejemplo

19. Interruptor de Final de carrera
• Los interruptores de final de carrera son dispositivos
electromecánicos. Los contactos están unidos
mecánicamente a un actuador
• Un microinterruptor o final de carrera es un
componente que se acciona mediante una palanca
empujada por un elemento en movimiento.

20. Interruptor de Final de carrera

21. Final de carrera
• Normalmente tienen dos contactos (NA y NC) de apertura
o ruptura brusca es decir que la velocidad de
desplazamiento de los contactos móviles es
independiente de la velocidad del órgano de mando, de
manera que, una vez iniciado su recorrido debe
completarlo necesariamente.Los dos contactos están
unidos mecánicamente y se comportan exactamente
• como los contactos de los pulsadores de conexión-
desconexión.

22. Final de carrera

23. Clasificacion
• Por su construcción:
Tres bornes de conexión
Cuatro bornes de conexión
• Por el tipo de ataque :
 Ataque frontal
 Ataque unidireccional y bidireccional
 Ataque lateral omultidireccional

24. Clasificacion
• CON TRES BORNAS DE CONEXIÓN: En ellos una
borna es la entrada común para el contacto NA y el
contacto NC, y las otras dos bornas corresponden a la
salida de cada uno de ellos

25. Clasificacion
• CON CUATRO BORNAS DE CONEXIÓN: En ellos los
puntos de conexión del contacto NC, están
completamente separados de los puntos de conexión del
contacto NA.

26. Clasificacion tipo de ataque
• como el ataque que se ejerce sobre ellos depende de la
aplicación específica que se les de, se encuentran
diferentes tipos de interruptores de posición.
• DE ATAQUE FRONTAL: con cabeza cilíndrica o vástago
de acero.

27. Clasificacion tipo de ataque
• DE ATAQUE FRONTAL: con cabeza cilíndrica o vástago
de acero.
• Es para ataque frontal solamente y pequeños
movimientos en máquinas de ensambladura, montaje,
máquinas herramientas y control y cierre de puertas o
trampillas

28. Clasificacion tipo de ataque
• DE ATAQUE FRONTAL: con cabeza cilíndrica o vástago
de acero.

29. Clasificacion tipo de ataque
• DE ATAQUE LATERAL UNIDIRECCIONAL O
BIDIRECCIONAL:
• De ataque frontal o lateral con pequeños movimientos,
empleado en el conteo de vueltas sobre pequeñas
máquinas

30. Clasificacion tipo de ataque
• De Ataque Lateral unidireccional o bidireccional Cabeza
con palanca y roldana 1 sentido de ataque De ataque
lateral en una sola dirección para el control de pasos de
objetos en máquinas de embalaje, pequeñas
manutenciones, escaleras automáticas y maquinaría de
obras publicas.

31. Clasificacion tipo de ataque
• De Ataque Lateral unidireccional o bidireccional Cabeza
con palanca y roldana 2 sentido de ataque Ataque lateral
en una o dos direcciones en movimientos en vaivén,
carros de máquinas herramientas y máquinas de
producción diversa, ascensores y montacargas

32. Clasificacion tipo de ataque
• De Ataque Lateral unidireccional o bidireccional Cabeza
con palanca y roldana 2 sentido de ataque Ataque lateral
en una o dos direcciones en movimientos en vaivén,
carros de máquinas herramientas y máquinas de
producción diversa, ascensores y montacargas
