1. NORMAS A CONSULTAR.
ITINTEC 833.004 Dibujo Técnico. Trazos
2. OBJETO.
La presente norma establece los requisitos de las escrituras que se usan en dibujo técnico
3. DEFINICIONES.
3.1 Módulo. Es una retícula de referencia que sirve para determinar las proporciones de las escrituras, la
cual se encuentra dividida en 10 partes iguales en ambos sentidos.
3.2 Línea de Base. Es la línea horizontal inferior del módulo a partir de la cual se dimensionan las escrituras.
3.3 Línea superior. Es la línea horizontal superior del módulo.
4. REQUISITOS.
4.1 Altura de los caracteres.
4.1.1 La altura de las letras mayúsculas será igual a la altura del módulo “h” a emplearse.
4.1.2 Las alturas de las letras minúsculas serán las que aparecen en los dibujos correspondientes.
4.1.3 Los números se subdividen en función de su naturaleza.
4.1.3.1 Números enteros cuyas alturas serán iguales a la altura “h” del módulo a emplearse.
4.1.3.2 Números quebrados cuyas alturas de numerador y denominador serán iguales y
equivalentes a 0,5 h divididos en diez partes iguales. Para el trazo del numerador se
utilizarán los 0,4 h superiores, agregándose 0,1 h en la parte de encima. Para el trazo
del denominador se utilizarán los 0.4 h inferiores, agregándose 0,1 h debajo de la línea
de base.
4.1.3.3 Números mixtos: mantendrán lo indicado anteriormente y la distancia entre sus
números entero y quebrado será 0,1 h, medida hasta el extremo de la barra del
quebrado.
4.1.3.4 La barra del quebrado se extenderá en ambas direcciones 0,05 h medidas desde las
cifras extremas del número (numerador o denominador) que tenga mayor cantidad de
cifras de extensión.
4.1.3.5 El numerador y denominador estarán centrados entre sí.
4.2 Forma de los caracteres. La forma de los caracteres estará de acuerdo con las figuras mostradas.
4.3 Espaciamiento
4.3.1 Espaciamiento entre letras: El espacio entre dos letras adyacentes se estimará óptimamente de
modo que el área entre ellas sea aproximadamente igual.
4.3.2 Espaciamiento entre palabras: El espacio entre dos palabras adyacentes será el que le
correspondería a un módulo.
4.3.3 Espaciamiento entre líneas de base. Tratándose del mismo texto, el espacio entre líneas de base
deberá ser uniforme y estará comprendido entre 1,3 h como mínimo y 2,0 h como máximo.
4.4 Inclinación.
4.4.1 Las escrituras se podrán hacer en forma vertical o con inclinación hacia la derecha.
4.4.2 La inclinación se hará siguiendo uno de los siguientes criterios:
4.4.2.1 Formando un ángulo de 75° con la horizontal, la cual se empleará en la escritura
normal.
4.4.2.2 Modificando el módulo normal a uno inclinado que se obtendrá por desplazamiento de
dos divisiones horizontales en dicha dirección y uniendo las divisiones de la línea de
base con la que así se formare en la parte superior, la cual se podrá emplear para la
escritura normal, comprimida o ensanchada.

2. Dibujo Electrónico - © MUE
31

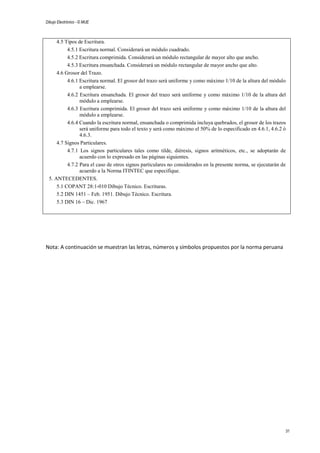

4.5 Tipos de Escritura.
4.5.1 Escritura normal. Considerará un módulo cuadrado.
4.5.2 Escritura comprimida. Considerará un módulo rectangular de mayor alto que ancho.
4.5.3 Escritura ensanchada. Considerará un módulo rectangular de mayor ancho que alto.
4.6 Grosor del Trazo.
4.6.1 Escritura normal. El grosor del trazo será uniforme y como máximo 1/10 de la altura del módulo
a emplearse.
4.6.2 Escritura ensanchada. El grosor del trazo será uniforme y como máximo 1/10 de la altura del
módulo a emplearse.
4.6.3 Escritura comprimida. El grosor del trazo será uniforme y como máximo 1/10 de la altura del
módulo a emplearse.
4.6.4 Cuando la escritura normal, ensanchada o comprimida incluya quebrados, el grosor de los trazos
será uniforme para todo el texto y será como máximo el 50% de lo especificado en 4.6.1, 4.6.2 ó
4.6.3.
4.7 Signos Particulares.
4.7.1 Los signos particulares tales como tilde, diéresis, signos aritméticos, etc., se adoptarán de
acuerdo con lo expresado en las páginas siguientes.
4.7.2 Para el caso de otros signos particulares no considerados en la presente norma, se ejecutarán de
acuerdo a la Norma ITINTEC que especifique.
5. ANTECEDENTES.
5.1 COPANT 28:1-010 Dibujo Técnico. Escrituras.
5.2 DIN 1451 – Feb. 1951. Dibujo Técnico. Escritura.
5.3 DIN 16 – Dic. 1967
Nota: A continuación se muestran las letras, números y símbolos propuestos por la norma peruana

3. Dibujo Electrónico - © MUE
32

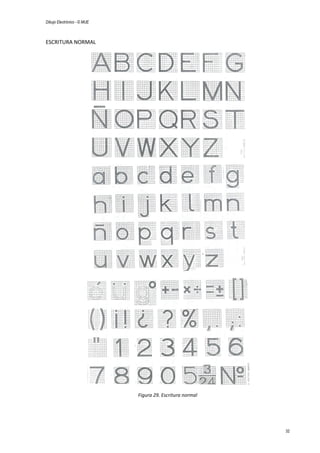

ESCRITURA NORMAL
Figura 29. Escritura normal

4. Dibujo Electrónico - © MUE
33

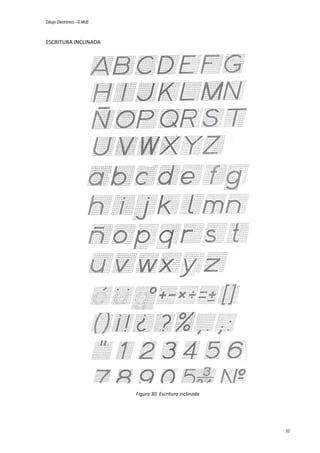

ESCRITURA INCLINADA
Figura 30. Escritura inclinada
