Este documento describe los procesos geológicos internos de la Tierra, incluyendo la estructura interna, las placas tectónicas, el vulcanismo, la sismicidad y los riesgos asociados. Explica el modelo geoquímico y dinámico de la Tierra, con la corteza, el manto y el núcleo. Describe los límites de placas, incluyendo los bordes constructivos, destructivos y pasivos, y los procesos volcánicos y sísmicos asociados con cada uno. Finalmente,

1. Tema 7. La geosfera y los riesgos 5. Procesos geológicos internos

2. MODELO GEOQUÍMICO Corteza: Está formada por rocas , pudiendo diferenciarse dos tipos de superficies distintas. Con una profundidad que varía entre los 10 y 50 km, constituye los continentes y las islas. Manto: Forma la capa que rodea el núcleo. Su temperatura es cercana a los 2.200ºC y está sometido a presiones algo menores que el núcleo, por lo cual presenta estado líquido. Núcleo: Forma el centro de la Tierra, supuestamente de estado sólido . Su temperatura llegaría a 2.700ºC y estaría sometida a altísimas presiones .

3. MODELO DINÁMICO Litosfera: Es la capa externa de la Tierra y la más delgada. Su espesor promedio es de 120 km. La parte superior de la misma constituye la corteza terrestre. Su temperatura es variable. Astenosfera: Sus componentes se encuentran en estado viscoso a altas temperaturas. Está en constante movimiento. Su espesor es de 1.000 km. Mesosfera: Comprende el resto del manto, en ella se producen corrientes de convección. Endosfera: es la fuente del calor interno. Corresponde al Núcleo terrestre.

4. La litosfera está formada por una serie de placas contiguas. En estas placas se diferencian dos zonas: el área intraplaca (geológicamente estable) y los bordes o límites de placas (geológicamente inestables). Los bordes o límites de placas coinciden con las zonas de mayor actividad sísmica y volcánica del planeta.

5. Principales cinturones de riesgo sísmico mundiales.

6. Distribución de los volcanes activos en relación con las placas litosféricas.

7. Límites de placas Bordes divergentes o constructivos. Bordes convergentes o destructivos. Bordes pasivos.

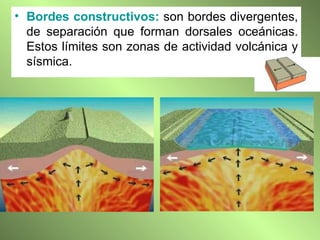

8. Bordes constructivos: son bordes divergentes, de separación que forman dorsales oceánicas. Estos límites son zonas de actividad volcánica y sísmica.

9. Bordes destructivos: Son zonas convergentes, de choque, donde la litosfera es destruida al introducirse una placa bajo la otra, produciéndose el fenómeno de subducción.

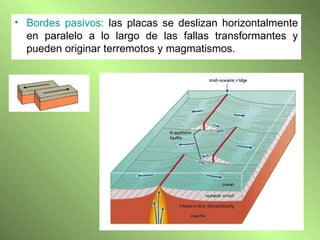

10. Bordes pasivos: las placas se deslizan horizontalmente en paralelo a lo largo de las fallas transformantes y pueden originar terremotos y magmatismos.

13. Placa A Placa B Dorsal Placa A Placa B Subducción Placa A Placa B Dorsal Placa A Placa B Formación de un océano y separación de los continentes. Subducción. Formación de orógenos. Formación de un rift continental. Colisión de los continentes. El ciclo de Wilson

14. Pliegues Según la antigüedad de los materiales del núcleo Según la simetría sinclinal asimétrico recto inclinado tumbado anticlinal simétrico Según la inclinación del plano axial Elementos de un pliegue Tipos de pliegues

15. Fallas Tipos de fallas Asociaciones de fallas normal inversa transformante rotacional horst graben Elementos de una falla

16. Variación en la composición de un magma durante su evolución que es debida al proceso de cristalización fraccionada. Diferenciación magmática Proceso en el que, al descender la temperatura, cristalizan primero los minerales que presentan mayor punto de fusión, y en último lugar, los de menor punto de fusión. A causa de este proceso, el magma se enriquece en sílice de forma progresiva. Cristalización fraccionada Proceso complejo que comprende desde la formación, evolución y consolidación de los magmas hasta la formación de las rocas magmáticas. Fundido de minerales silicatados que se halla a una temperatura superior a 800 ºC. En él coexisten una fase líquida, con gases disueltos por efecto de las elevadas presiones (fracción volátil), y una fase sólida, con cierta cantidad de minerales. Magmatismo Magma

17. Relación entre la presión y la temperatura para la formación de magmas

18. Texturas magmáticas

19. Formación del archipiélago de Hawai. Triángulo de Afar. Dorsales asísmicas Formación de aulacógenos Fenómenos magmáticos intraplaca

20. Estos fenómenos magmáticos intraplaca están relacionados con el vulcanismo de los puntos calientes. Localización de los principales puntos calientes. (Actualmente, se considera que el vulcanismo de Canarias puede estar relacionado con un sistema de fracturas, ya que no existe un vulcanismo alineado en el tiempo y en el espacio.)

21. Tema 7. La geosfera y los riesgos 5. Procesos geológicos internos Procesos metamórficos Factores que favorecen el metamorfismo Temperatura. Presión. Fase fluida. Brechificación. Deshidratación. Recristalización. Formación de estructuras orientadas. Reajustes mineralógicos. El metamorfismo es el conjunto de reacciones y transformaciones que sufren las rocas, en estado sólido, cuando se ven sometidas a condiciones distintas de las de su formación. El proceso de interacción entre la roca que está sufriendo metamorfismo y los fluidos intersticiales se conoce como metasomatismo.

22. Tema 7. La geosfera y los riesgos 5. Procesos geológicos internos Texturas metamórficas

24. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Productos volcánicos Gaseosos Fluidos o lavas Sólidos o piroclastos Vapor de agua, CO 2, CO, H 2 S, SO 2 , HCl... Bombas volcánicas (3 cm - 30 cm) Lapilli (0,3 cm – 3 cm) Cenizas (0,3 cm) Lavas cordadas o pahoehoe Lavas en bloque o aa Lavas almohadilladas

25. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Tipos de erupción en función de los tipos de magma Magmas básicos Son pobres en sílice, de alta temperatura y muy fluidos. Generan erupciones tranquilas, dominadas por la emisión de coladas de lava. Se localizan fundamentalmente en los bordes constructivos y en zonas intraplaca. Cuando se solidifican forman las lavas cordadas y las lavas almohadilladas. Magmas ácidos Son ricos en sílice, baja temperatura y viscosos. Impiden el escape de los gases, lo que da lugar a erupciones explosivas. Se localizan en bordes destructivos fundamentalmente. Cuando se solidifican forman malpaíses y aa

27. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Factores que intensifican el riesgo volcánico El incremento de población que se asienta en el área de influencia de un volcán aumenta el factor de exposición. La peligrosidad, determinada por el tipo de erupción, el número de volcanes y la frecuencia de las erupciones.

28. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Fenómenos asociados a las erupciones Coladas de lava. Lluvias de piroclastos. Formación de calderas y nubes ardientes (Volcanes Pinatubo y Vesubio) Erupciones freato – magmáticas: se originan por la interacción del magma con agua. Lahares o corrientes de fango (Volcán Pinatubo y Nevado del Ruiz). Son debidos a la fusión de la nieve o del hielo glaciar, o cuando las lluvias torrenciales transforman la ceniza volcánica en barro.

29. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Fenómenos asociados a las erupciones Tsunamis (la explosión del Krakatoa originó un tsunami con olas de 30 m y 35000 muertos) Movimientos de ladera, debido a las vibraciones provocadas por la erupción. Emisión de gases (lagos de Camerún) Contaminación atmosférica: lluvia ácida, disminución de la capa de ozono,… Las cenizas de la explosión pueden dañar a los aviones (en las islas Aleutianas se paró el motor de un Jumbo) o las cosechas.

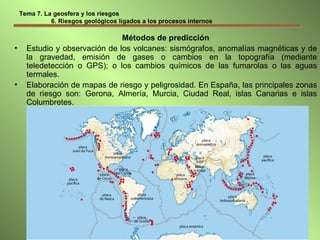

30. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Métodos de predicción Estudio y observación de los volcanes: sismógrafos, anomalías magnéticas y de la gravedad, emisión de gases o cambios en la topografía (mediante teledetección o GPS); o los cambios químicos de las fumarolas o las aguas termales. Elaboración de mapas de riesgo y peligrosidad. En España, las principales zonas de riesgo son: Gerona, Almería, Murcia, Ciudad Real, islas Canarias e islas Columbretes.

31. P. Nacional de Timanfaya

32. P. Nacional de las Cañadas del Teide

33. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Medidas preventivas : Desvío de coladas de lava construyendo zanjas o muros, o enfriándolas con agua. Vaciado de lagos en cráteres para evitar los lahares. Evacuación de la población. Evitar construir en las zonas de riesgo. Construir viviendas semiesféricas o con tejados muy inclinados para evitar que se acumulen las cenizas o piroclastos Levantar refugios incombustibles que eviten las nubes piroclásticas. Contratación de seguros que cubran las propiedades.

34. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Terremoto o seísmo: liberación brusca de energía elástica almacenada en las rocas al romperse. Su origen puede estar en movimientos tectónicos (el 90% de los seísmos se producen en los límites convergentes), erupciones volcánicas, impactos de meteoritos, explosiones nucleares o por acumulación de agua en los embalses. Se pueden detectar con un sismógrafo , estudiando los sismogramas que elabora.

35. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Podemos distinguir tres partes: hipocentro o foco, epicentro y ondas sísmicas. Hipocentro Ondas sísmicas Epicentro

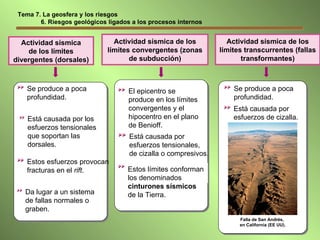

36. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Actividad sísmica de los límites convergentes (zonas de subducción) Actividad sísmica de los límites transcurrentes (fallas transformantes) Actividad sísmica de los límites divergentes (dorsales) Estos límites conforman los denominados cinturones sísmicos de la Tierra. Se produce a poca profundidad. Está causada por los esfuerzos tensionales que soportan las dorsales. Estos esfuerzos provocan fracturas en el rift . Da lugar a un sistema de fallas normales o graben. El epicentro se produce en los límites convergentes y el hipocentro en el plano de Benioff. Está causada por esfuerzos tensionales, de cizalla o compresivos. Se produce a poca profundidad. Está causada por esfuerzos de cizalla. Falla de San Andrés, en California (EE UU).

37. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos La intensidad de un seísmo se establece en función de sus efectos. Intensidad y magnitud Gravemente dañino VIII Fuerte V Levemente dañino VI Dañino VII No sentido I Apenas sentido II Débil III Ampliamente observado IV Destructor IX Descripción Grados de intensidad Completamente devastador Devastador Muy destructor XII XI X ESCALA DE INTENSIDAD EMS-98

38. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos La magnitud de un seísmo se establece en función de la energía elástica liberada. Intensidad y magnitud 600 · 10 15 Son terremotos mayores que causan graves daños. Ocurren unos 15 al año de esta magnitud. 7-7,9 20 000 · 10 15 Pertenecen a la categoría de gran terremoto. Provocan la destrucción total en comunidades cercanas. > 8 20 000 · 10 9 Causan daños menores localizados. 3,5-5,4 600 · 10 12 Provocan daños ligeros en edificios. Se producen unos 100 al año. 5,5-6 20 000 · 10 12 Pueden ocasionar daños severos en áreas muy pobladas. 6,1-6,9 Energía liberada (ergios) Efectos Magnitud Son perceptibles en zonas próximas. Ocurren unos 100 000 al año. Es la magnitud mínima detectada por personas. 20 000 · 10 6 2,1-3,4 600 · 10 6 2 ESCALA DE RICHTER

39. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos La situación de alto riesgo se ha incrementado por: Gran exposición: más de 100 ciudades con más de dos millones de habitantes están a menos de 200 km de un foco sísmico causante de daños en el pasado. Elevada vulnerabilidad: las construcciones son deficientes Peligrosidad: se multiplica al conocer la distribución de la población, sismorresistencia de las estructuras y la distribución de los movimientos sísmicos.

40. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Tiempo de retorno: 500 años. Mapa de peligrosidad sísmica en España según la escala de Mercalli

41. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Riesgos asociados a los seísmos: Daños en los edificios. Inestabilidad de laderas o corrimientos de tierra submarinos. Roturas de presas (inundaciones), de conducciones de agua, gas (incendios), redes de saneamiento,… Daños en infraestructuras: sistemas de telecomunicaciones, vías férreas, autopistas,… Licuefacción , es decir, la transformación en fluidos de sedimentos poco consolidados por entrada de aguas intersticiales (México, 1985, al estar construida sobre una antigua laguna, el agua transformó el subsuelo en “gelatina”) Desaparición de acuíferos y desviación del cauce de los ríos. Epidemias, debido a la putrefacción de cadáveres, y la rotura de las redes de alcantarillado. Tsunamis o maremotos (en 1868, en Perú apareció un barco 3 km tierra adentro). Son abundantes en el O. Pacífico

42. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Un TSUNAMI es una ola o serie de olas que se producen en una masa de agua al ser empujada violentamente por una fuerza que la desplaza verticalmente.

43. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Se originan por: Terremotos Avalanchas. Erupciones volcánicas. Explosiones submarinas. Volcanes. Meteoritos. Derrumbes costeros. Derrumbes subterráneos. Explosiones de gran magnitud

44. Tsunamis recientes más grandes 1929 Grand Banks , Canadá 1946 Islas Aleutianas , Alaska 1952 Península de Kamchatka , Rusia 1957 Islas Aleutianas , Alaska 1960 Chile 1964 Prince Williams Sound , Alaska 1975 Hawaii 26 Diciembre de 2004 Sudeste asiático. Causó 300.000 muertos. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos

45. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos

48. Tsunami del Sudeste asiático: antes y después Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos

49. No puede evitarse Sólo es posible prevenir Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos

50. PREVENCIÓN Educación para el riesgo Ordenación del territorio Construir estructuras apropiadas Evacuación de la gente Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos

51. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Métodos de predicción de seísmos Estudio de la historia sísmica Mapa de peligrosidad de terremotos con magnitudes superiores a 3,5 grados ocurridos en el entorno de la península ibérica en el período 01/01/1995-01/01/2002.

52. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Métodos de predicción de seísmos Elevaciones del terreno. Cambios en la conductividad eléctrica del terreno. Variaciones en el campo magnético local. Incremento (hasta el triple del valor inicial) de la cantidad de radón en el agua de pozos profundos. Aumento de la cantidad de microseísmos locales. Cambios en el comportamiento de algunos animales. Análisis de los precursores sísmicos

53. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Áreas de riesgo sísmico en el mundo Principales cinturones de riesgo sísmico mundiales.

54. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Áreas de riesgo sísmico en España Situación tectónica y sismicidad en la península ibérica. 1 y 2 3 4 5 6 7 8 9 10 11 y 12 13 15 14 16 17 18 19 20 23 24 22 21 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro 5,1 1997 24 Becerreá 5,0 1993 23 Adra 5,0 1989 22 Ayamonte 5,1 1985 21 Montilla 5,0 1984 20 Sierra Alhamilla 5,0 1984 19 Almuñécar 5,0 1978 18 Golfo de Cádiz 5,4 1976 17 Alora 5,2 1975 16 Mar de Alborán 7,3 1969 15 Cabo San Vicente 6,2 1964 14 Golfo de Cádiz 5,1 1962 13 San Juan de las Abadesas 5,2 1961 12 Zamora 5,2 1961 11 Zamora 5,0 1956 10 Cabo San Vicente 5,0 1956 9 Albolote 5,1 1955 8 Zubia 7,0 1954 7 Durcal 5,1 1951 6 Alcaudete 5,0 1948 5 Cehegín 5,0 1935 4 Benamejí 5,1 1929 3 Turruncún 5,1 1919 2 Jacarilla 5,2 1919 1 Jacarilla Magnitud Año Epicentro

55. Tema 7. La geosfera y los riesgos 6. Riesgos geológicos ligados a los procesos internos Normas de construcción sismorresistentes Construir con hormigón armado, acero o madera. Cimentar en sustrato rocoso. En caso contrario, las casas deben ser ligeras y de poca altura. Reforzar las paredes y el núcleo de los edificios con hormigón reticulado con barras de acero. Asegurar los muros exteriores con vigas de acero cruzadas en diagonal. Colocar amortiguadores entre los cimientos y la estructura. Anclar los rascacielos profunda y fuertemente al sustrato, simétricos y equilibrados, con estructuras doblemente reforzadas. En viviendas, centros públicos y de trabajo, fijar al suelo las estructuras pesadas. Reforzar especialmente las conducciones de agua y gas. Medidas preventivas antisísmicas
