Las brechas pueden formarse por procesos magmático-hidrotermales, freatomagmáticos o freaticos. Las brechas magmático-hidrotermales se forman profundamente asociadas a sistemas de pórfidos e incluyen chimeneas de brecha, mientras que las brechas freatomagmáticas y freaticas se forman más cerca de la superficie. La descripción de una brecha debe incluir el tipo, tamaño y forma de fragmentos, la composición de la matriz y cemento, y la evidencia de alter

1. Relacionadas a mineralización
 Generación de brechas
 Agregación  sedimentarias, volcánicas
 Desagregación  brechización
 Hidrotermales
 Igneas
 Volcánicas
 Tectónicas
Brechas relacionadas a
mineralización

2. Brechas: rocas formadas por
fragmentos de rocas prexistentes
 Fragmentos: clastos
 Matriz: detrítica, clástica, lava, toba, harina de
roca, magmática, etc.
 Cemento; precipitado químico, generalmente
relleno de huecos, a veces recristalización de
material pre-existente y en algunos casos
producido por metasomatismo (reemplazo).
 Masa fundamental: Matriz y cemento
indeferenciados.

3. Brechas pueden ser:
 Composición clastos
Monolitológicas   heterolitológicas o polimícticas
 Correspondencia de composición clastos y matriz
Correspondientes, semi-correspondientes o no-
correpondientes
 Tamaño de fragmentos
 Meso-brechas: fragmentos o clastos 2 mm a 4 m de diámetro
 Mega-brechas: fragmentos >4m de diámetro
 Micro-brechas: fragmentos <2 mm de diámetro

4. Brecha polimíctica con fragmentos de
distintas rocas volcánicas prexistentes

5. Brecha monomíctica: fragmentos angulosos
de dacita

6. Brechas: variaciones de matriz
clasto-soportadas  matriz-soportadas

7. Brecha polimíctica soportada por matriz con
fragmentos redondeados y angulosos

8. Brecha soportada por matriz con
fragmentos redondeados

9. Brecha soportada por clastos

10. Brechas: variedades texturales

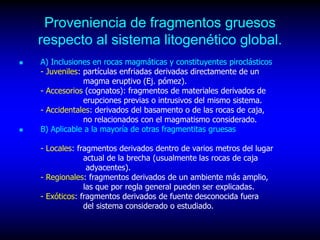

11. Proveniencia de fragmentos gruesos
respecto al sistema litogenético global.
 A) Inclusiones en rocas magmáticas y constituyentes piroclásticos
- Juveniles: partículas enfriadas derivadas directamente de un
magma eruptivo (Ej. pómez).
- Accesorios (cognatos): fragmentos de materiales derivados de
erupciones previas o intrusivos del mismo sistema.
- Accidentales: derivados del basamento o de las rocas de caja,
no relacionados con el magmatismo considerado.
 B) Aplicable a la mayoría de otras fragmentitas gruesas
- Locales: fragmentos derivados dentro de varios metros del lugar
actual de la brecha (usualmente las rocas de caja
adyacentes).
- Regionales: fragmentos derivados de un ambiente más amplio,
las que por regla general pueden ser explicadas.
- Exóticos: fragmentos derivados de fuente desconocida fuera
del sistema considerado o estudiado.

12. Descripción de brechas debe incluir:
 Tipo, tamaño y forma de fragmentos (mono o
polimícticas)
 Razones de fragmentos/matriz (soporte por fragmentos
o matriz)
 Composición de matriz y cemento y si deriva de la
molienda de roca, minerales hidrotermales introducidos
o magmática.
 Presencia de material ígneo juvenil (ceniza, pómez)
 Alteración hidrotermal
 Relación con la roca de caja (abrupta, transicional)
 Características físicas: color, huecos, etc.

13. Clasificación de brechas
 Sillitoe, R., 1985, Economic Geology V. 80, pp. 1467-1514
 - Magmático-hidrotermales
 - Chimeneas de brecha (brechas con matriz
de turmalina)
 - Cuerpos de brecha asociados a pórfidos
 - Hidromagmáticas
 - Freatomagmáticas: Asociadas a pórfidos y
a yacimientos epitermales
 - Freáticas: Depósitos epitermales
 Tipo pórfido
 Kuroko
 - Magmáticas  Diatremas volcánicas
 Tipo pórfido y otros depósitos.
 - Intrusivas  Matriz ígnea intrusiva
 - Tectónicas  Fracturamiento frágil en fallas.

14. Clasificación de brechas
 Corbett, G. & Leach, T., 1998, SEG Special Publication Nº 6
 Magmático hidrotermales: Profundas de tipo
pórfido y chimeneas.
 Freatomagmáticas: Diatremas (nivel alto)
 Freáticas: Superficiales
 Dilatacionales: Estructuras tensionales, espacios
abiertos, relleno hidrotermal.
 Magmático hidrotermales de inyección:
Fracturamiento hidráulico
 De colapso hidrotermal: Procesos retrógrados
de pórfidos (argilización)
 Disolución: disolución de calizas, dolomitización

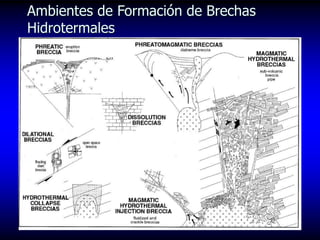

15. Ambientes de Formación de Brechas
Hidrotermales

16. Brechas Hidrotermales
 La brechización hidrotermal corresponde a un
fracturamiento hidráulico que ocurre cuando la
presión de poro de un fluido hidrotermal supera
la presión confinante (presión litostática) y la
resistencia tensional de las rocas.
 En algunos casos puede también estar asociado
a colapso gravitacional, producto de alteración
de la base de soporte de una columna de rocas.

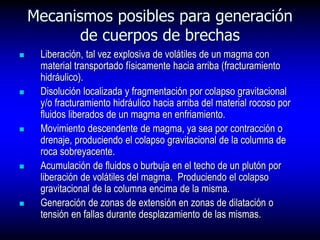

17. Mecanismos posibles para generación
de cuerpos de brechas
 Liberación, tal vez explosiva de volátiles de un magma con
material transportado físicamente hacia arriba (fracturamiento
hidráulico).
 Disolución localizada y fragmentación por colapso gravitacional
y/o fracturamiento hidráulico hacia arriba del material rocoso por
fluidos liberados de un magma en enfriamiento.
 Movimiento descendente de magma, ya sea por contracción o
drenaje, produciendo el colapso gravitacional de la columna de
roca sobreyacente.
 Acumulación de fluidos o burbuja en el techo de un plutón por
liberación de volátiles del magma. Produciendo el colapso
gravitacional de la columna encima de la misma.
 Generación de zonas de extensión en zonas de dilatación o
tensión en fallas durante desplazamiento de las mismas.

18. Nombre
común
MAGMATICA -
HIDROTERMAL
FREATOMAGMATICA FREATICA
Chimeneas de brecha
sub-volcánicas
Chimeneas de brecha
magmático-
hidrotermales
Brechas de diatrema
Brecha fluidizada con
matriz molida
Brecha de erupción
hidrotermal
Origen Exolución violenta y
rápida de volátiles desde
una intrusión, seguida de
colapso gravitacional
Explosión freato-
magmática por emisión
de volátiles y
calentamiento violento
de aguas subterráneas
Explosión hidrotermal
por descompresión de
aguas geotermales y su
vaporización violenta
("flashing")
Nivel de
emplazamien
to
Profundo a nivel de
pórfidos (2-4 km)
No necesita tener
emisión (no alcanzan a
la superficie)
Conductos de emisión
intermedios de diatrema
Brechas de matriz
molida fluidizada que
explota la estructura
Superficial, forma
depósitos de sinter en las
fuentes termales que
fluyen de ellas en la
superficie

19. Actividad
intrusiva
Derivada de
pórfidos, diques
Domos
endógenos
Ninguna expuesta
Estilo de
mineralizaci
ón
Cuarzo-sulfuros,
Au±Cu, gradando
a carbonato-
metales base + Au
Carbonato
metales base + Au
Au-Cu de alta
sulfuración
Epitermales de Au
- Ag tipo adularia-
sericita
Alteración
hidrotermal
Cuarzo-sericita
Biotita,
feldespato-K
Actinolita,
epidota
Illita a smectita
Pirita finamente
diseminada
Sílice fina, pirita,
marcasita
MAGMATICA -
HIDROTERMAL
FREATOMAGMATICA FREATICA

20. MAGMATICA -
HIDROTERMAL
FREATOMAGMATICA FREATICA
Forma Estilos de intrusión
dominados por
fragmentos de
intrusivos introducidos
Estilos de colapso
dominados por
fragmentos locales de
roca de caja
Facies de conducto
de emisión dentro de
diatrema
Facies de anillo de
tobas lanzadas fuera
de la diatrema
Chimeneas con forma
de cono invertido y
facies de anillo de tobas
Fragmentos Juveniles
magmáticos y locales
de roca de caja
Brechas con
fragmentos tabulares
en estilos de colapso
Fragmentos molidos
en estilos de inyección
Fragmentos juveniles
intrusivos
característicos
Lapilli acrecional local
Tufisita bien molida
Comúnmente
fragmentos angulosos
de derivación local

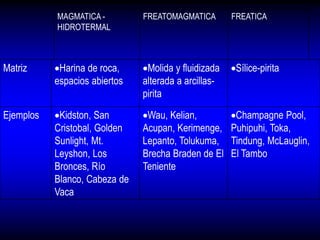

21. MAGMATICA -
HIDROTERMAL
FREATOMAGMATICA FREATICA
Matriz Harina de roca,
espacios abiertos
Molida y fluidizada
alterada a arcillas-
pirita
Sílice-pirita
Ejemplos Kidston, San
Cristobal, Golden
Sunlight, Mt.
Leyshon, Los
Bronces, Río
Blanco, Cabeza de
Vaca
Wau, Kelian,
Acupan, Kerimenge,
Lepanto, Tolukuma,
Brecha Braden de El
Teniente
Champagne Pool,
Puhipuhi, Toka,
Tindung, McLauglin,
El Tambo

22. Las brechas magmático-hidrotermales son parte
normal de la porción superior de pórfidos cupríferos

23. Flujo hidrotermal al
ápice de la fractura
aumenta presión de
poro y causa
disminución de stress
efectivo en su extremo
y permea rocas
circundantes.
Fracturamiento
abrupto con liberación
de energía elástica de
deformación y caída de
presión de poro y
causa el estallido de
las rocas impregnadas
formando brechas
angulosas y un pequeño
descenso del stress
diferencial
Brechización
ligada a fallas

24. Brechas magmático-hidrotermales
Chimenea de brecha sub-volcánica

25. Brecha magmático-hidrotermal con matriz de
turmalina y sulfuros de Cu y Fe
 Brecha Marginal, El Teniente
 Clastos angulosos
 Clasto-soportada
 Monolitológica
 Alteración de los clastos: cuarzo-sericita

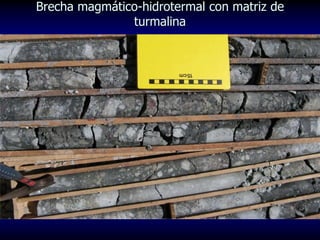

26. Brecha magmático-hidrotermal con matriz de
turmalina

27. Brecha magmático-hidrotermal con matriz de
turmalina y sulfuros de Cu y Fe
Mina Dos Amigos, Domeyko

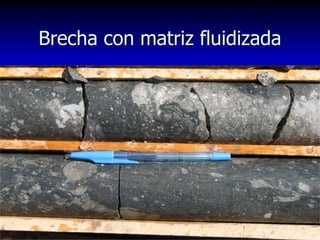

28. Brecha con matriz fluidizada

29. Etapas en formación de chimeneas
de brechas
 Fragmentación y alteración:
fracturamiento hidráulico, metasomatismo.
 Relleno de espacios abiertos: etapa
principal de mineralización agregados
cristalinos de sulfuros en huecos.
 Re-brechización: solo si continúa la
liberación de fluidos desde fuente
magmática.
 Alteración supérgena: si es exumada.

30. Calcopirita-pirita-hematita rellenando
espacios abiertos en brecha de turmalina

31. Agregados cristalinos de calcopirita-pirita en
brecha de turmalina

32. Brecha lixiviada: limonitas y hematita
supergenas entre fragmentos por oxidación
y lixiviación de sulfuros hipógenos

33. Venilla de calcopirita-pirita cortando
fragmentos y matriz de brecha

35. Río Blanco – Los Bronces
GD: Granodiorita; Batolito San
Francisco (Mioceno)
An: Andesitas (Mioceno)
PQM: Pórfido cuarzo-monzonítico
PDL: Pórfido Don Luís
PF: Pórfido Feldespático
CHRIOL: Chimenea Riolítica (Plioceno)
CHDAC: Chimenea Dacítica (Plioceno)
Andesitas
Chimenea
Riolítica
Batolito
San Francisco
Granodiorita
Sistema de tipo pórfido
del Mioceno Superior
a Plioceno Inferior con
desarrollo de brechas
magmático-hidrotermales
y de diatremas volcánicas

36. Brecha de Especularita
Brecha de Turmalina
Brecha Pórfido Don Luis
Brecha Monolito
Brecha de Turmalina
Brecha Polvo de Roca
Brecha de Especularita
Brecha Dacítica
Río Blanco
Diatrema
volcánica

37. Brecha La Americana con matriz
de turmalina, anhidrita, calcopirita,
cuarzo; fragmentos alterados a
sericita-clorita
Brecha La Americana: re-brechización
de brecha con matriz de polvo de
roca con calcopirita, pirita y especularita
en la matriz

38. Brecha La Americana con pirita
que reemplazó la matriz de polvo
de roca y es cortada por brecha
con matriz de turmalina.
Brecha de turmalina en contacto
con brecha con matriz de polvo
de roca biotitizada (arriba de
374); ambas con Cpy, Py, spec.

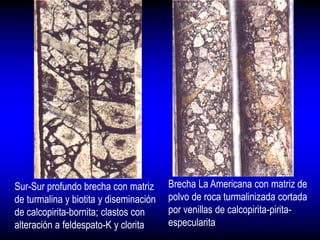

39. Sur-Sur profundo brecha con matriz
de turmalina y biotita y diseminación
de calcopirita-bornita; clastos con
alteración a feldespato-K y clorita
Brecha La Americana con matriz de
polvo de roca turmalinizada cortada
por venillas de calcopirita-pirita-
especularita

40. Idem con dique que intruyó a la
brecha con matriz de polvo de roca.
Está alterado a sericita-cuarzo-feld-
K y con calcopirita diseminada.
Brecha La Americana profunda con
cuarzo-calcopirita-pirita que
reemplazaron la matriz.

41. Brecha Donoso
Brecha Occidental
Brecha Central
Brecha Fina Gris
Brecha Infiernillo
Brecha de Anhidrita
Brecha Fantasma
500 m
Los Bronces

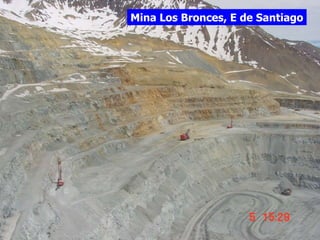

42. Mina Los Bronces, E de Santiago

43. Mina Los Bronces, E de Santiago
Complejo de brechas magmático-
hidrotermales asociadas a sistema
de tipo pórfido cuprífero

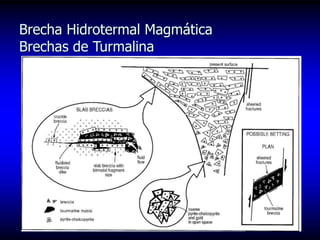

44. Brecha Hidrotermal Magmática
Brechas de Turmalina

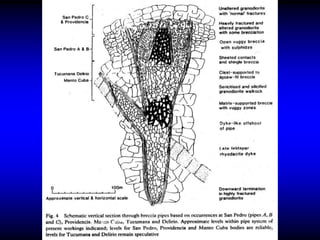

45. Chimeneas de brecha
Magmático-hidrotermales

48. Chimenea de brecha magmático-hidrotermal con
matriz de turmalina y mineralización de Cu
Distrito Los Azules, E de Copiapó

49. Chimenea de brecha magmático-hidrotermal con
matriz de turmalina y mineralización de Cu
Distrito Los Azules, E de Copiapó

50. Chimenea de brecha magmático-hidrotermal con
matriz de turmalina y mineralización de Cu
Distrito Los Azules, E de Copiapó

51. Brechas freatomagmáticas (diatremas)

53. Formación de sistemas diatrema-maar

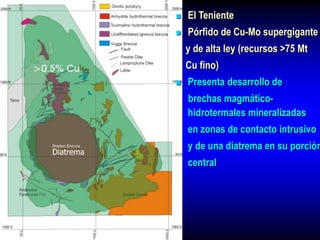

56.  El Teniente
 Pórfido de Cu-Mo supergigante
y de alta ley (recursos >75 Mt
Cu fino)
 Presenta desarrollo de
brechas magmático-
hidrotermales mineralizadas
en zonas de contacto intrusivo
y de una diatrema en su porción
central
Diatrema

57.  El Teniente
 La chimenea de brecha Braden
es asimética; su flanco W es
subvertical y su flanco E
mantea al interior con 60°
 Tiene un diametro de 1.200 m
en la superficie y de 600 m
1800 m más abajo
 Está rodeada por la Brecha
Marginal

58. Sector occidental de la Brecha Braden en superficie (vista al sur).
Se observa la estratificación de los materiales componentes de la unidad
y sobresale en el terreno sector con silicificación/argilización intensa
(Foto de Omar Quezada, 1989).

59. Sector occidental de la Brecha Braden en superficie,mostrando detalle de la
estratificación de los materiales brechosos. El color marrón se debe a la
presencia de pátinas de limonitas debido a la oxidación de los sulfuros
contenidos en la brecha en la porción superficial. (Foto de Omar Quezada, 1989)

60. Sector oriental de la Brecha Braden en superficie. En primer plano la
brecha polimíctica “concreto”; la porción oscura inmediatamente más atrás
corresponde a la brecha turmalinizada; las porciones blancas a brecha de
latita y al fondo brecha de andesita cerca del borde de la diatrema
(Foto de Omar Quezada, 1989)

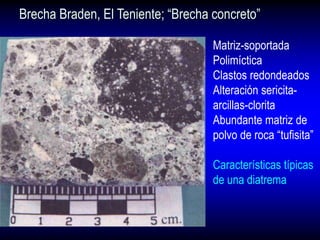

62. Brecha Braden, El Teniente; “Brecha concreto”
Matriz-soportada
Polimíctica
Clastos redondeados
Alteración sericita-
arcillas-clorita
Abundante matriz de
polvo de roca “tufisita”
Características típicas
de una diatrema

63. Brecha Braden, El Teniente; “Brecha concreto”

64. Brecha magmático-hidrotermal con matriz de
turmalina, sulfuros de Cu y Fe y hematita.

65. Dique de guijarros (peeble dike) La Granja, N de Perú

66. Brecha Freática

68. Brecha Magmática-Hidrotermal
Brecha de Inyección

69. Brecha con matriz fluidizada
