1. TABLAS PARA RESOLVER EJERCICIOS DE MECÁNICA DE FLUIDOS
1. PROPIEDADES DE AGUA (S.I.)

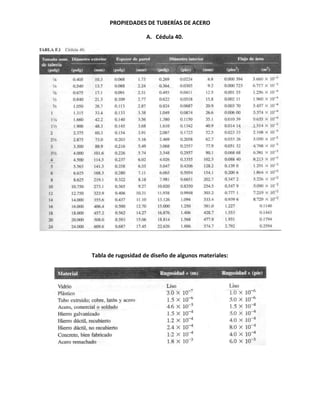

2. PROPIEDADES DE TUBERÍAS DE ACERO
A. Cédula 40.
Tabla de rugosidad de diseño de algunos materiales:

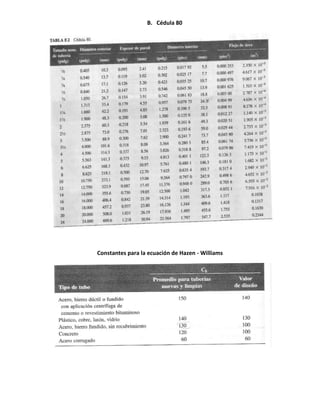

3. B. Cédula 80
Constantes para la ecuación de Hazen - Williams

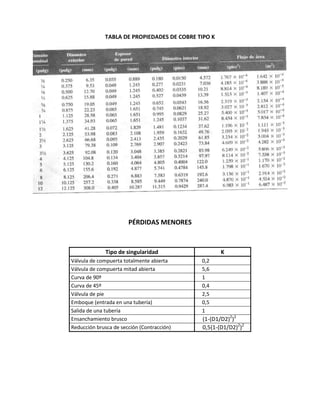

4. TABLA DE PROPIEDADES DE COBRE TIPO K
PÉRDIDAS MENORES
Tipo de singularidad K
Válvula de compuerta totalmente abierta 0,2
Válvula de compuerta mitad abierta 5,6
Curva de 90º 1
Curva de 45º 0,4
Válvula de pie 2,5
Emboque (entrada en una tubería) 0,5
Salida de una tubería 1
Ensanchamiento brusco (1-(D1/D2)2
)2
Reducción brusca de sección (Contracción) 0,5(1-(D1/D2)2
)2

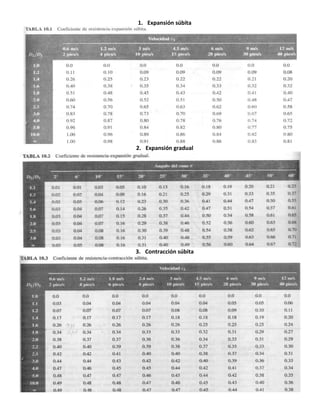

5. 1. Expansión súbita
2. Expansión gradual
3. Contracción súbita

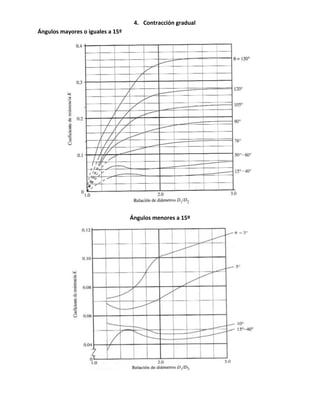

6. 4. Contracción gradual
Ángulos mayores o iguales a 15º
Ángulos menores a 15º

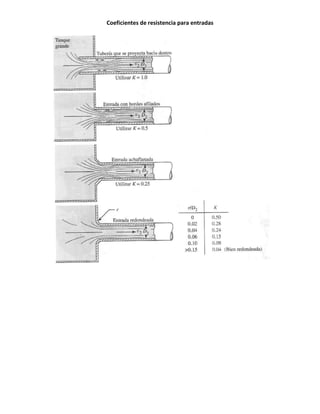

7. Coeficientes de resistencia para entradas

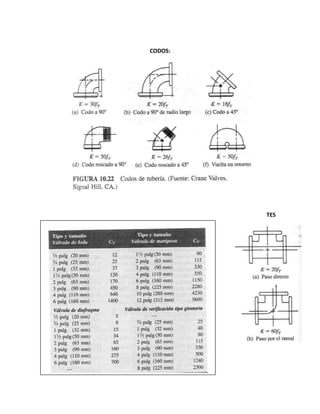

8. CODOS:
TES

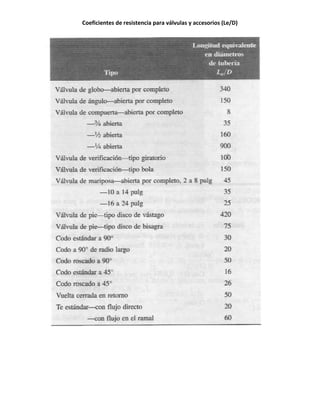

9. Coeficientes de resistencia para válvulas y accesorios (Le/D)

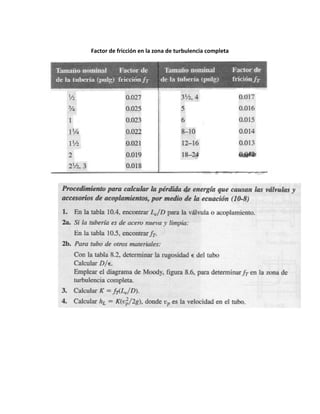

10. Factor de fricción en la zona de turbulencia completa

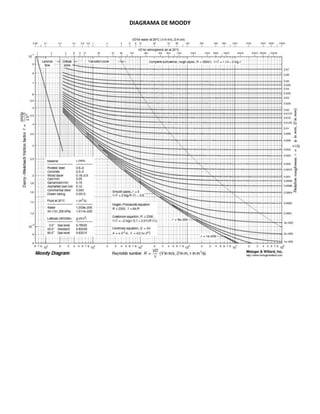

11. DIAGRAMA DE MOODY
