Este documento describe los principales elementos y tipos de comunicaciones tecnológicas, incluyendo los componentes básicos de una comunicación (emisor, receptor, canal), los tipos de comunicación según el número de emisores y receptores, la dirección del mensaje y el medio de comunicación, los diferentes métodos de modulación y multiplexación, y los procesos de transmisión de voz, imágenes y datos. Asimismo, aborda temas como las redes de ordenadores, el sistema GPS y los mecanismos de control y protección de datos.

1. TECNOLOGÍAS
DE
TELECOMUNICACIONES
1

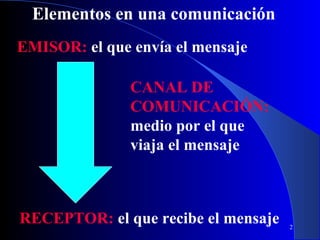

2. Elementos en una comunicación
EMISOR: el que envía el mensaje
CANAL DE
COMUNICACIÓN:
medio por el que
viaja el mensaje
RECEPTOR: el que recibe el mensaje
2

3. Tipos de comunicación
1.- Por número de emisores y receptores:
Punto a punto: 1 emisor y 1 receptor
(teléfono, chat)
Punto a multipunto: 1 emisor y varios
receptores (TV, antena de móviles)
3

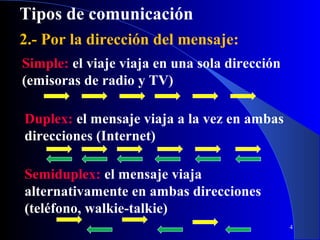

4. Tipos de comunicación
2.- Por la dirección del mensaje:
Simple: el viaje viaja en una sola dirección
(emisoras de radio y TV)
Duplex: el mensaje viaja a la vez en ambas
direcciones (Internet)
Semiduplex: el mensaje viaja
alternativamente en ambas direcciones
(teléfono, walkie-talkie)
4

5. Tipos de comunicación
3.- Por el medio de comunicación:
Alámbrica: la información
viaja por un cable (como
corriente eléctrica o como
ondas)
Inalámbrica: la
información viaja por el
aire o el vacío (como ondas)
5

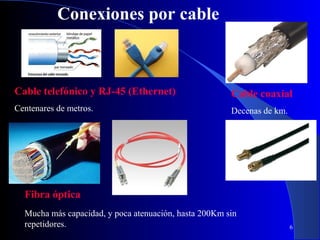

6. Conexiones por cable
Cable telefónico y RJ-45 (Ethernet)
Cable coaxial
Centenares de metros.
Decenas de km.
Fibra óptica
Mucha más capacidad, y poca atenuación, hasta 200Km sin
repetidores.
6

7. Conexiones inalámbricas
Wireless (WIFI) y DECT
Desde decenas a centenares de metros.
Radioenlaces
Alcanzan decenas de
kilómetros. Algunos
(satélites, militares)
miles de kilómetros.
7

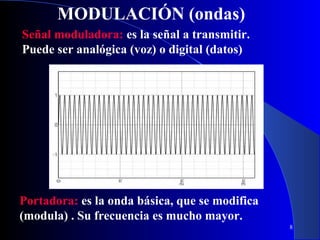

8. MODULACIÓN (ondas)
Señal moduladora: es la señal a transmitir.
Puede ser analógica (voz) o digital (datos)
Portadora: es la onda básica, que se modifica
(modula) . Su frecuencia es mucho mayor.
8

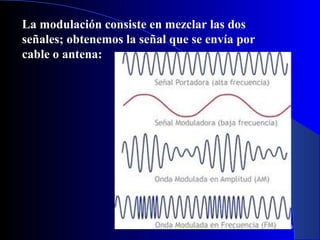

9. La modulación consiste en mezclar las dos
señales; obtenemos la señal que se envía por
cable o antena:
9

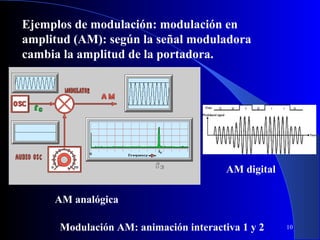

10. Ejemplos de modulación: modulación en
amplitud (AM): según la señal moduladora
cambia la amplitud de la portadora.
AM digital
AM analógica
Modulación AM: animación interactiva 1 y 2
10

11. Ejemplos de modulación: modulación en
frecuencia (FM): según la señal moduladora
cambia la frecuencia de la portadora.
FM digital
FM analógica
Modulación FM: animación interactiva 1 y 2
11

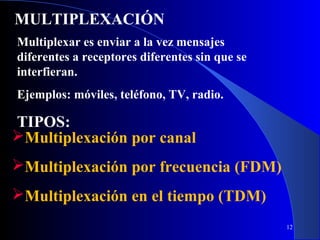

12. MULTIPLEXACIÓN
Multiplexar es enviar a la vez mensajes
diferentes a receptores diferentes sin que se
interfieran.
Ejemplos: móviles, teléfono, TV, radio.
TIPOS:
Multiplexación por canal
Multiplexación por frecuencia (FDM)
Multiplexación en el tiempo (TDM)
12

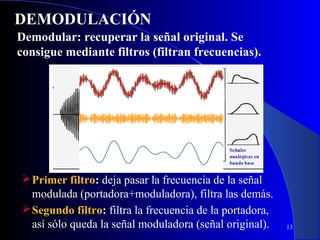

13. DEMODULACIÓN
Demodular: recuperar la señal original. Se
consigue mediante filtros (filtran frecuencias).
 Primer filtro: deja pasar la frecuencia de la señal
modulada (portadora+moduladora), filtra las demás.
 Segundo filtro: filtra la frecuencia de la portadora,
así sólo queda la señal moduladora (señal original).
13

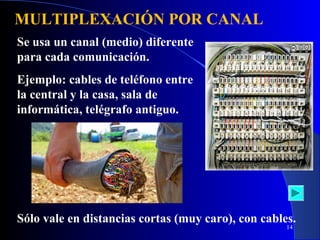

14. MULTIPLEXACIÓN POR CANAL
Se usa un canal (medio) diferente
para cada comunicación.
Ejemplo: cables de teléfono entre
la central y la casa, sala de
informática, telégrafo antiguo.
Sólo vale en distancias cortas (muy caro), con cables.
14

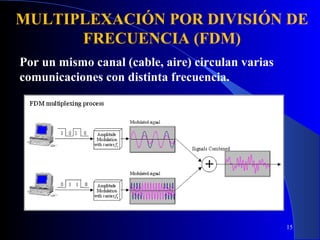

15. MULTIPLEXACIÓN POR DIVISIÓN DE
FRECUENCIA (FDM)
Por un mismo canal (cable, aire) circulan varias
comunicaciones con distinta frecuencia.
15

16. MULTIPLEXACIÓN POR FRECUENCIA (FDM) (2)
En recepción se separan (filtran) las frecuencias y se
Desventaja: el espectro (cantidad de
Ejemplos: emisoras de radio y TV, canales de GSM
es
elije Wifi,yemisionesseparar las frecuencias. Ventaja:
limitado,
o de una. hay que por satélite, ADSL (voz, datos
Puede multiplicarse bajada).
de subida y datos de usando varios canales (cables).
16

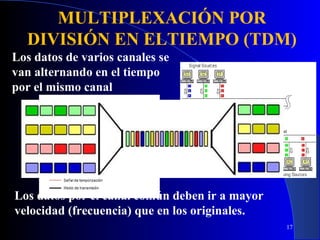

17. MULTIPLEXACIÓN POR
DIVISIÓN EN ELTIEMPO (TDM)
Los datos de varios canales se
van alternando en el tiempo
por el mismo canal
Los datos por el canal común deben ir a mayor
velocidad (frecuencia) que en los originales.
17

18. MULTIPLEXACIÓN POR DIVISIÓN EN
ELTIEMPO (TDM) (2)
Se usa sobre todo con comunicaciones digitales.
Ejemplos: móviles (GSM, 3G), TV digital (satélite,
TDT, cable), redes de ordenadores (router), líneas
entre centrales telefónicas.
El TDM puede ser síncrono (cada canal tiene un
turno fijo: móviles) o asíncrono (paquetes, se usa en
Internet).
18

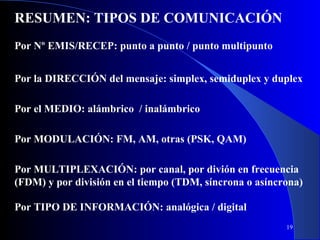

19. RESUMEN: TIPOS DE COMUNICACIÓN
Por Nº EMIS/RECEP: punto a punto / punto multipunto
Por la DIRECCIÓN del mensaje: simplex, semiduplex y duplex
Por el MEDIO: alámbrico / inalámbrico
Por MODULACIÓN: FM, AM, otras (PSK, QAM)
Por MULTIPLEXACIÓN: por canal, por divión en frecuencia
(FDM) y por división en el tiempo (TDM, síncrona o asíncrona)
Por TIPO DE INFORMACIÓN: analógica / digital
19

20. TRANSMISIÓN ANALÓGICA DEL SONIDO
El sonido es una vibración (onda sonora) que se
convierte en una onda electromagnética en la
membrana del micrófono
La onda se transmite en la telefonía (por cable hasta
la central) y se modula en radios/móviles analógicos.
En el receptor, el altavoz o auricular convierte la señal
eléctrica en la vibración de una membrana.
20

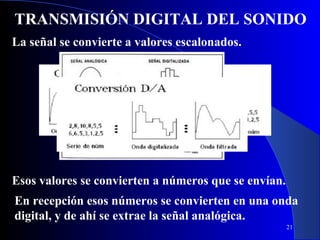

21. TRANSMISIÓN DIGITAL DEL SONIDO
La señal se convierte a valores escalonados.
Esos valores se convierten a números que se envían.
En recepción esos números se convierten en una onda
digital, y de ahí se extrae la señal analógica.
21

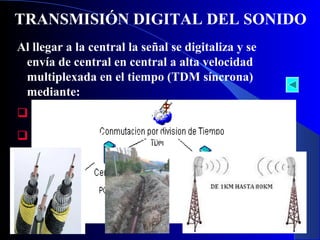

22. TRANSMISIÓN DIGITAL DEL SONIDO
Al llegar a la central la señal se digitaliza y se
envía de central en central a alta velocidad
multiplexada en el tiempo (TDM síncrona)
mediante:
 Cables (coaxial o fibra)
 Ondas de radio (radioenlace, satélite)
22

23. TRANSMISIÓN DIGITAL DEL SONIDO
En la telefonía móvil digital:
 El teléfono hace la conversión analógico-digital.
 Los teléfonos comunican con la estación base
(punto a multipunto, duplex y con
multiplexación por frecuencia y por tiempo)
23

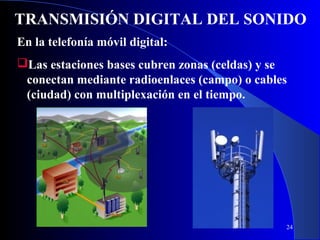

24. TRANSMISIÓN DIGITAL DEL SONIDO
En la telefonía móvil digital:
Las estaciones bases cubren zonas (celdas) y se
conectan mediante radioenlaces (campo) o cables
(ciudad) con multiplexación en el tiempo.
24

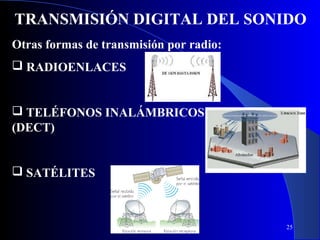

25. TRANSMISIÓN DIGITAL DEL SONIDO
Otras formas de transmisión por radio:
 RADIOENLACES
 TELÉFONOS INALÁMBRICOS
(DECT)
 SATÉLITES
25

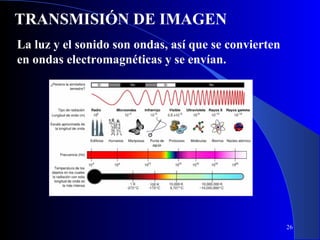

26. TRANSMISIÓN DE IMAGEN
La luz y el sonido son ondas, así que se convierten
en ondas electromagnéticas y se envían.
26

27. TELEVISIÓN
TFT, Un rayo de encendiendo pantalla, cuadrados
CTR:LCD: se vanluz recorre la por turnode izquierda a
(píxeles) de colores abajo.
derecha y de arribapor toda la pantalla.
27

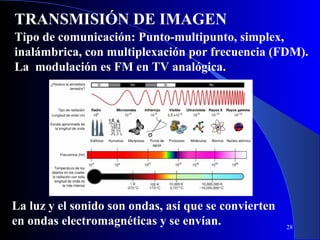

28. TRANSMISIÓN DE IMAGEN
Tipo de comunicación: Punto-multipunto, simplex,
inalámbrica, con multiplexación por frecuencia (FDM).
La modulación es FM en TV analógica.
La luz y el sonido son ondas, así que se convierten
en ondas electromagnéticas y se envían.
28

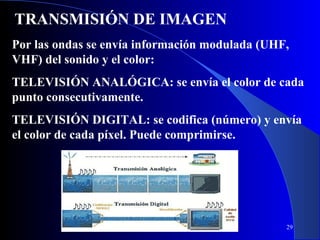

29. TRANSMISIÓN DE IMAGEN
Por las ondas se envía información modulada (UHF,
VHF) del sonido y el color:
TELEVISIÓN ANALÓGICA: se envía el color de cada
punto consecutivamente.
TELEVISIÓN DIGITAL: se codifica (número) y envía
el color de cada píxel. Puede comprimirse.
29

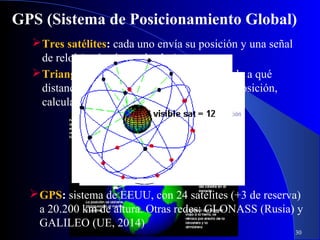

30. GPS (Sistema de Posicionamiento Global)
 Tres satélites: cada uno envía su posición y una señal
de reloj (están sincronizados).
 Triangulación: con el reloj el GPS calcula a qué
distancia está de cada uno. Como sabe su posición,
calcula dónde está.
 GPS: sistema de EEUU, con 24 satélites (+3 de reserva)
a 20.200 km de altura. Otras redes: GLONASS (Rusia) y
GALILEO (UE, 2014)
30

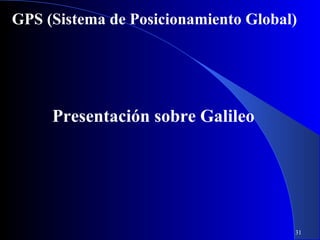

31. GPS (Sistema de Posicionamiento Global)
Presentación sobre Galileo
31

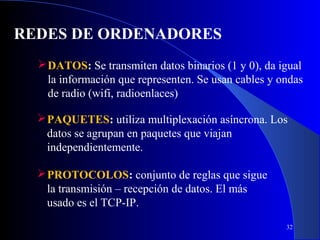

32. REDES DE ORDENADORES
 DATOS: Se transmiten datos binarios (1 y 0), da igual
la información que representen. Se usan cables y ondas
de radio (wifi, radioenlaces)
 PAQUETES: utiliza multiplexación asíncrona. Los
datos se agrupan en paquetes que viajan
independientemente.
 PROTOCOLOS: conjunto de reglas que sigue
la transmisión – recepción de datos. El más
usado es el TCP-IP.
32

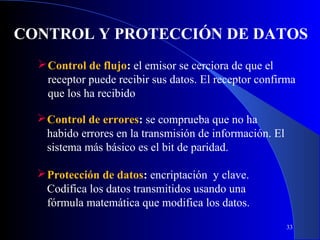

33. CONTROL Y PROTECCIÓN DE DATOS
 Control de flujo: el emisor se cerciora de que el
receptor puede recibir sus datos. El receptor confirma
que los ha recibido
 Control de errores: se comprueba que no ha
habido errores en la transmisión de información. El
sistema más básico es el bit de paridad.
 Protección de datos: encriptación y clave.
Codifica los datos transmitidos usando una
fórmula matemática que modifica los datos.
33
