1. TEMA 4
TECNOLOGIAS DE LA
COMUNICACIÓN
REALIZADO POR: Rafael Sánchez Martínez

2. ÍNDICE
➔
TELECOMUNICACIONES.
➔
COMUNICACIÓN POR CABLE.
➔
COMUNICACIÓN INALÁMBRICA.
➔
TELEFONÍA MÓVIL.
➔
SISTEMAS DE TELECOMUNICACIONES.
➔
REDES DE COMUNICACIÓN DE DATOS.
➔
INTERNET.
➔

3. TELECOMUNICACIONES
A los medios de emisión, transmisión y recepción
de mensajes que utilizan señales eléctricas o
señales electromagnéticas.
EJEMPLOS:
TELEGRAFÍA-RADIO-TELÉFONO-TELEVISIÓN-
INTERNET.

4. COMPONENTES del sistema de
telecomunicaciones
EL TRANSMISOR
EL CANAL DE TRANSMISIÓN
EL RECEPTOR

5. EL TRANSMISOR (emisor)
Es el que transmite el mensaje (señal)

6. CANAL DE TRANSMISIÓN
Es el camino por el que viaja la señal, desde el
transmisor hasta el receptor.

7. EL RECEPTOR
Es el que recibe la señal que emitió el transmisor.

8. PROPIEDADES DE UN CANAL DE
TRANSMISIÓN
➔
CAPACIDAD de un canal: indica la velocidad a
la que se pueden transmitir los datos por dicho
canal. Se mide en bits por segundo.
➔
➔
El ANCHO de banda: indica la máxima cantidad
de datos que pueden pasar por el canal en un
tiempo determinado.

9. PERTURBACIONES DE LA SEÑAL.
Cuando se propaga una señal es posible que se degrade
antes de llegar al receptor, esto puede deberse a:
➔
RUIDO:Señal que no forma parte del mensaje
original , pero que se inserta durante el trayecto.
➔
➔
ATENUACIÓN:Es la disminución de la energía de la
señal debido a la distancia. Para evitarla se colocan
repetidores y amplificadores de señal.
➔
➔
DISTORSIÓN:Cuando la señal tiene varias
frecuencias, como la velocidad de transmisión depende
de la frecuencia, unas señales llegan antes que otras.

10. MULTIPLEXACIÓN
Es la técnica que permite la transmisión
simultánea de varias señales por un solo canal
(por el mismo cable, por la misma banda de
frecuencias, etc.).

11. FORMAS DE MULTIPLEXACIÓN
➔
POR DIVISIÓN DE TIEMPO (TDM).
➔
POR DIVISIÓN DE FRECUENCIA (FDM).
➔
POR DIVISIÓN DE CÓDIGO (CDM).

12. ●
MULTIPLEXACIÓN POR DIVISIÓN
DE TIEMPO (TDM).
Es la más usada en las transmisiones digitales.
Consiste en asignar a cada canal el ancho de
banda total durante un tiempo. Las señales se
usan por turnos.

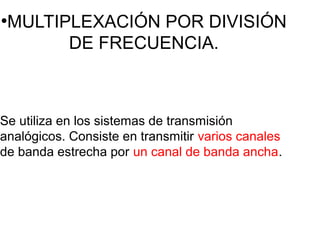

13. ●
MULTIPLEXACIÓN POR DIVISIÓN
DE FRECUENCIA.
Se utiliza en los sistemas de transmisión
analógicos. Consiste en transmitir varios canales
de banda estrecha por un canal de banda ancha.

14. ●
MULTIPLEXACIÓN POR DIVISIÓN
DE CÓDIGO.
Cada señal se marca con un código que permite
reconocerla y viajan todas en el mismo canal.

15. COMUNICACIÓN POR CABLE.
UN CABLE consiste en uno o varios conductores
envueltos en una cubierta protectora común. Los
conductores están aislados entre sí y cada uno
puede transportar una señal diferente.
Dependiendo del conductor la señal puede se
eléctrica o luminosa.

16. SISTEMAS DE COMUNICACIÓN
QUE UTILIZAN CABLE:
➔
Red de telefonía conmutada (RTC). Es la red
de telefonía básica, en la que las señales se
transmiten a través de cables de cobre. (cable de
FAX, conexión a internet a través del módem).
➔

17. Redes de cable de banda ancha (HFC). Son
redes que combinan el cable coaxial y la fibra
óptica

18. TIPOS DE CABLES USADOS EN
LAS COMUNICACIONES
ALÁMBRICAS.
CABLE TRENZADO CABLE COAXIAL FIBRA OPTICA

19. COMUNICACIÓN INALÁMBRICA.
Es aquella que emplea las ondas
electromagnéticas para la comunicación. Por lo
tanto no precisa de cables.

20. ONDAS DE RADIO.
ONDAS DE RADIO. Son ondas electromagnéticas con
una longitud de onda superior a 0,001 m.
Otras ondas.
ONDAS DE RADAR.
ONDAS DE TELEVISIÓN (UHF y VHF).

22. TIPOS DE ONDAS

23. TIPOS DE SEÑALES
MODULACIÓN DE UNA SEÑAL: Al proceso
mediante el cual una señal se modifica de
manera que pueda emplearse para transmitir una
información determinada.
Las señales de radio se modulan empleando dos
señales:
SEÑAL PORTADORA.
SEÑAL MODULADORA.
➔

24. SEÑAL PORTADORA.
Señal encargada de transportar la
información que queremos transmitir.
●

25. SEÑAL MODULADORA
Señal que representa el mensaje que
deseamos transmitir. Es la que contiene la
información que se quiere transmitir.
●
●

26. la modulación se consigue modificando la
amplitud o la frecuencia de la señal
portadora.
●
●
Modulación de amplitud (AM), la onda portadora se
hace más fuerte o más débil dependiendo de la señal
moduladora.
●
●
●
Modulación de la frecuencia (FM), la onda portadora
se repite más o menos veces en un segundo
dependiendo de la señal moduladora.
●
●

27. TELEFONÍA MÓVIL

29. COMUNICACIONES MÓVILES
Aquellas en las que el emisor, el receptor o
ambos están en movimiento. No es posible usar
cables y por tanto usamos comunicación vía
radio.

30. Las más usadas son:
Las más usadas son:
-Telefonía móvil terrestre.
- Comunicación móvil por satélite.
- La radiomensajería.
- La radio de onda corta.
- La radiolocalización GPS.
- El acceso a internet móvil.

31. VENTAJAS
1. MOVILIDAD
2. MEJOR ANCHO DE BANDA

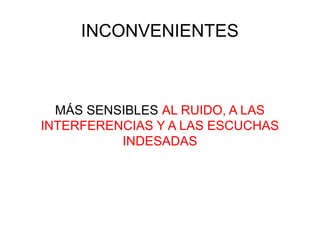

32. INCONVENIENTES
MÁS SENSIBLES AL RUIDO, A LAS
INTERFERENCIAS Y A LAS ESCUCHAS
INDESADAS

33. TIPOS DE TELEFONÍA MÓVIL:
●
1-TELEFONÍA MÓVIL TERRESTRE.
●
●
●
2-TELEFONÍA MÓVIL VÍA SATÉLITE.

34. 1-TELEFONÍA MÓVIL TERRESTRE
COMPONENTES:
1. RED DE COMUNICACIONES. Formada por una
red de estaciones emisoras y receptoras de radio y una
serie de centrales telefónicas.
2. TERMINALES O TELÉFONOS MÓVILES. Son
los aparatos emisores y receptores de radio (usan una
frecuencia para hablar y otra para escuchar).

35. 2-TELEFONÍA MÓVIL VÍA
SATÉLITE.
Las estaciones que detectan y comunican los
terminales están en los satélites. Su objetivo es
establecer comunicaciones entre estaciones
terrestres fijas y móviles.
Su cobertura abarca prácticamente todo el
planeta.

36. ●
GENERACIONES DE TELEFONÍA
MÓVIL
SISTEMAS DE PRIMERA GENERACIÓN:
Hicieron su aparición en 1979.
SISTEMAS DE SEGUNA GENERACIÓN:
Aparecieron en 1990.
SISTEMAS DE TERCERA GENERACIÓN:
Actualmente nos encontramos en la tercera
generación.

37. SATÉLITES DE COMUNICACIÓN
Son receptores de radioeléctricos situados
en el espacio.
VENTAJA: Pueden cubrir grandes áreas.
INCONVENIENTE: Demoras de propagación,
interferencias y debilitamiento de las señales
debido a fenómenos meteorológicos.

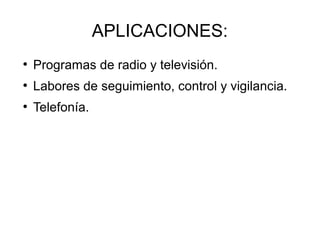

38. APLICACIONES:
●
Programas de radio y televisión.
●
Labores de seguimiento, control y vigilancia.
●
Telefonía.

39. SATÉLITES GEOESTACIONALES
Son aquellos satélites que giran a la misma
velocidad que la tierra (geosíncrona), su
órbita está situada en el plano del ecuador y
por tanto su posición se mantiene fija
respecto a un punto terrestre. Esto es muy
útil para las comunicaciones ya que el
satélite parece que está inmóvil en el cielo.

40. RADIOLOCALIZACIÓN GPS
El GPS (Sistema de Posicionamiento Global)
se emplea para conocer la posición de un
receptor móvil.
Está formado por 24 satélites distribuidos de tal
forma que en cualquier parte de la tierra sean
visibles al menos 4 satélites. Cada satélite da 2
vueltas a la tierra en 1 día. Cada satélite emite una
señal con su posición y su hora, estas señales son
recogidas y procesadas por el receptor. A partir de
las señales de los 4 satélites podemos averiguar la
latitud, la longitud y la altura.

41. APLICACIONES DE GPS
●
Determinar nuestra posición.
●
Determinar la mejor ruta entre dos puntos.
●
El seguimiento de objetos, personas o
animales.
●
Sincronización de relojes.
●
Elaboración de mapas.

42. EL GPS diferencial (DGPS)
Es más exacta que el GPS. El margen de
error del GPS está entre 50 y 100 metros,
mientras que el DGPS es de 1 metro.

43. REDES DE COMUNICACIÓN DE
DATOS.
Es un conjunto de ordenadores y
dispositivos conectados que
comparten información, recursos y
servicios.

44. TIPOS DE REDES DE
COMUNICACIÓN Hay muchas formas de clasificar las
redes de comunicación:
●
SEGÚN LA TECNOLOGÍA DE TRANSMISIÓN:
●
SEGÚN SU EXTENSIÓN GEOGRÁFICA:
●
SEGÚN LA FORMA DE CONEXIÓN DE SUS
COMPONENTES:
●
SEGÚN LA DISPOSICIÓN DE LOS ORDENADORES
QUE LA COMPONEN:

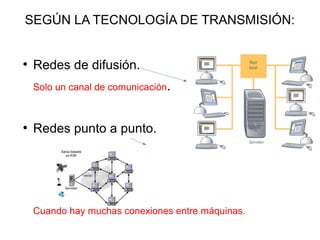

45. SEGÚN LA TECNOLOGÍA DE TRANSMISIÓN:
●
Redes de difusión.
Solo un canal de comunicación.
●
Redes punto a punto.
Cuando hay muchas conexiones entre máquinas.

46. SEGÚN SU EXTENSIÓN GEOGRÁFICA:
●
Redes de área local (LAN). Para pequeñas
superficies (un domicilio, un edificio), dan servicio a
pocos usuarios.
●
Redes de área amplia (WAN).Para grandes
superficies y muchos usuarios.

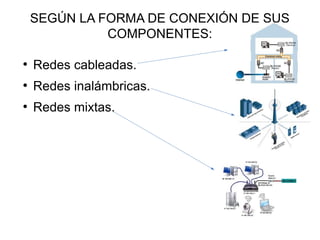

47. SEGÚN LA FORMA DE CONEXIÓN DE SUS
COMPONENTES:
●
Redes cableadas.
●
Redes inalámbricas.
●
Redes mixtas.

48. SEGÚN LA DISPOSICIÓN DE LOS
ORDENADORES QUE LA COMPONEN:
●
Redes en estrella.
●
Redes en bus.
●
Redes en anillo.

49. COMPONENTES DE UNA RED
DOMESTICA

50. INTERNET
INTERNET es una red de redes.

51. QUE ES UN PROVEEDOR
Un proveedor de servicios Internet (ISP) es
una compañía que ofrece acceso a Internet.

52. ¿CÓMO SE TRANSMITE LA
INFORMACIÓN?
Por el método de CONMUTACIÓN DE
PAQUETES, que consiste, en dividir el
mensaje en partes o paquetes
independientes que se envían a los routers,
que se encargan de buscar el camino optimo
para que lleguen a su destino.
Cada paquete llega por un camino distinto.
Cuando todos los paquetes llegan son
ensamblados.

53. Servidor de internet
Un servidor es un ordenador remoto que
provee los datos solicitados por parte de los
navegadores de otros ordenadores.

54. CLIENTE
Cada ordenador que demanda información a
un servidor de internet.

55. DIRECCIÓN IP
Una dirección IP es un número que identifica
un ordenador dentro de una red.

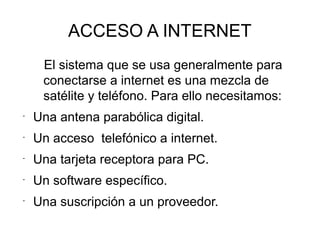

56. ACCESO A INTERNET
El sistema que se usa generalmente para
conectarse a internet es una mezcla de
satélite y teléfono. Para ello necesitamos:
-
Una antena parabólica digital.
-
Un acceso telefónico a internet.
-
Una tarjeta receptora para PC.
-
Un software específico.
-
Una suscripción a un proveedor.

57. TIPOS DE CONEXIONES A
INTERNET
.CONEXIÓN VÍA SATÉLITE.
El envío de de las peticiones de información
se lleva a cabo mediante la conexión
telefónica y la recepción de la información se
efectúa a través de la antena.

58. TIPOS DE CONEXIONES A
INTERNET
●
CONEXIÓN MEDIANTE CABLE. Suele
ofrecerse como parte de un paquete de servicios,
junto a la televisión y el teléfono.
●
CONEXIÓN MEDIANTE RED ELÉCTRICA.
Está poco extendida. Usa el tendido eléctrico.
●

59. ACCESO A INTERNET
●
CONECTANDO EL TELÉFONO A UN ORDENADOR,
vía infrarojos o bluetooth y haciendo que funcione
como modem. Para ello se necesita un teléfono con
tecnología 3G.
●
CONECTANDO UN MODEM 3G al ordenador. Se
conecta al puerto USB y permite acceder a internet
a través de la red de telefonía móvil.
●
RECIBIENDO INTERNET EN EL MÓVIL.
●
ACCESO WIFI.Se conecta a un dispositivo o red que
dispone de acceso a internet y permite compartirlo.
●
