El documento describe dos técnicas para transmitir señales: transmisión en banda base y transmisión en banda ancha. La transmisión en banda base utiliza señalización digital en un solo canal ocupando todo el ancho de banda disponible, mientras que la transmisión en banda ancha usa señales analógicas que fluyen unidireccionalmente en un rango de frecuencias, permitiendo la multiplexación de varios sistemas. Ambas técnicas usan dispositivos de repetición o amplificación para regenerar las señales

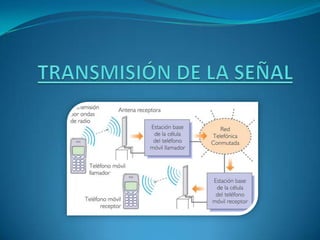

1. TRANSMISIÓN DE LA SEÑAL

2. Ancho de banda:Es la capacidad de transferir datos o la velocidad de transmisión de un sistema de comunicación digital, medidos en bit por segundos (bps).Para transmitir las señales se pueden usar dos técnicas: Transmisión en banda base y transmisión en banda ancha.

3. TRANSMISIÓN EN BANDA BASE:Utilizan señalización digital en un único canal. Las señales fluyen en forma de pulsos de electricidad o luz.Se utiliza la capacidad completa del canal de comunicación para transmitir una única señal de datos. La señal digital utiliza todo el ancho de banda del cable, constituyendo un único canal.La señal viaja a lo largo del cable de la red, gradualmente va disminuyendo su intensidadLongitud del cable demasiado larga: señal no reconocida o tergiversada. Se utilizan repetidores para recibir las señales y retransmitirla a su intensidad y definición original. Labanda base es Digital, transmite en los dos sentidos, se ocupa todo el ancho de banda, a veces se usan repetidores.

4. TRANSMISIÓN EN BANDA ANCHA:Usan señales analógicas y un rango de frecuencias. Las señales fluyen en forma de ondas electromagnéticas u ópticas. EEl flujo de la señal es unidireccional.Si hay suficiente ancho de banda total, múltiples sistemas de transmisión analógica (televisión por cable, transmisiones de red,)pueden ser soportados por el mismo cable.Cada sistema de transmisión se aloja en una parte del total de ancho de banda. Se usan amplificadores para regenerar las señales analógicas a su fuerza original.

5. Debido a que el flujo de transmisión de la señal en banda ancha es unidireccional, debe haber dos caminos para el flujo de datos para que una señal alcance a todos los dispositivos. Esto se hace de dos formas:Mid-Split (partir por la mitad) divide el ancho de banda en dos canales, cada uno usando una frecuencia diferente. Un canal se usa para trasmitir señales, el otro para recibir. Configuración doble cable: Cada dispositivo está enganchado a dos cables. Un cable se usa para enviar y otro para recibir.Labanda ancha es analógica, transmite en los un sentido, se puede multiplexar, se usan amplificadores.
