El documento describe el modelo OSI de 7 capas para la interconexión de sistemas abiertos. El modelo OSI divide el proceso de transmisión de información entre equipos informáticos en 7 capas, donde cada capa se encarga de una parte del proceso global. Las 7 capas son: la capa física, la capa de enlace de datos, la capa de red, la capa de transporte, la capa de sesión, la capa de presentación y la capa de aplicación.

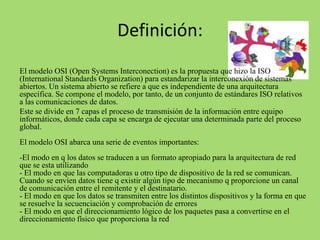

2. Definición:
El modelo OSI (Open Systems Interconection) es la propuesta que hizo la ISO
(International Standards Organization) para estandarizar la interconexión de sistemas
abiertos. Un sistema abierto se refiere a que es independiente de una arquitectura
específica. Se compone el modelo, por tanto, de un conjunto de estándares ISO relativos
a las comunicaciones de datos.

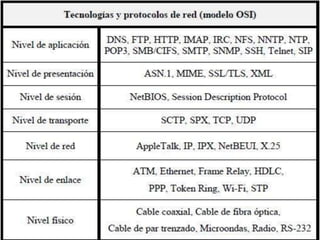

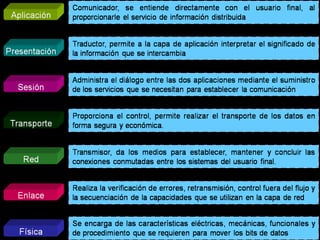

Este se divide en 7 capas el proceso de transmisión de la información entre equipo
informáticos, donde cada capa se encarga de ejecutar una determinada parte del proceso
global.
El modelo OSI abarca una serie de eventos importantes:
-El modo en q los datos se traducen a un formato apropiado para la arquitectura de red
que se esta utilizando
- El modo en que las computadoras u otro tipo de dispositivo de la red se comunican.
Cuando se envíen datos tiene q existir algún tipo de mecanismo q proporcione un canal
de comunicación entre el remitente y el destinatario.
- El modo en que los datos se transmiten entre los distintos dispositivos y la forma en que
se resuelve la secuenciación y comprobación de errores
- El modo en que el direccionamiento lógico de los paquetes pasa a convertirse en el
direccionamiento físico que proporciona la red

6. Capa Física (capa 1)
Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto
en lo que se refiere al medio físico ( medios guiados: cable coaxial , cable de par
trenzado , fibra óptica y otros tipos de cables;(medios no guiados: radio , infrarrojos
, microondas , láser y otras redes inalámbricas ); características del medio (p.e. tipo
de cable o calidad del mismo; tipo de conectores normalizados o en su caso tipo de
antena ; etc.) como a la forma en la que se transmite la información

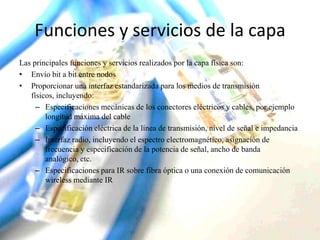

7. Funciones y servicios de la capa
Las principales funciones y servicios realizados por la capa física son:
• Envío bit a bit entre nodos
• Proporcionar una interfaz estandarizada para los medios de transmisión
físicos, incluyendo:
– Especificaciones mecánicas de los conectores eléctricos y cables, por ejemplo
longitud máxima del cable
– Especificación eléctrica de la línea de transmisión, nivel de señal e impedancia
– Interfaz radio, incluyendo el espectro electromagnético, asignación de
frecuencia y especificación de la potencia de señal, ancho de banda
analógico, etc.
– Especificaciones para IR sobre fibra óptica o una conexión de comunicación
wireless mediante IR

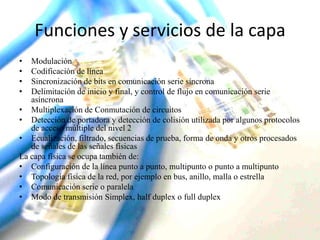

8. Funciones y servicios de la capa
•
•
•
•
Modulación
Codificación de línea
Sincronización de bits en comunicación serie síncrona
Delimitación de inicio y final, y control de flujo en comunicación serie
asíncrona
• Multiplexación de Conmutación de circuitos
• Detección de portadora y detección de colisión utilizada por algunos protocolos
de acceso múltiple del nivel 2
• Ecualización, filtrado, secuencias de prueba, forma de onda y otros procesados
de señales de las señales físicas
La capa física se ocupa también de:
• Configuración de la línea punto a punto, multipunto o punto a multipunto
• Topología física de la red, por ejemplo en bus, anillo, malla o estrella
• Comunicación serie o paralela
• Modo de transmisión Simplex, half duplex o full duplex

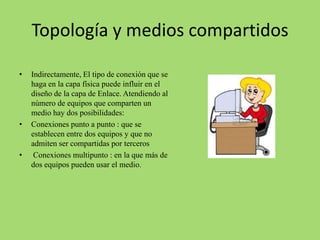

9. Topología y medios compartidos
•
•
•
Indirectamente, El tipo de conexión que se
haga en la capa física puede influir en el
diseño de la capa de Enlace. Atendiendo al
número de equipos que comparten un
medio hay dos posibilidades:
Conexiones punto a punto : que se
establecen entre dos equipos y que no
admiten ser compartidas por terceros
Conexiones multipunto : en la que más de
dos equipos pueden usar el medio.

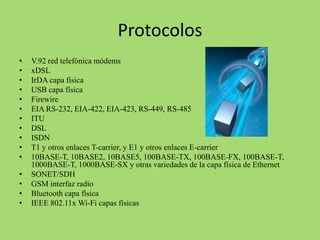

10. Protocolos
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
V.92 red telefónica módems
xDSL
IrDA capa física
USB capa física
Firewire
EIA RS-232, EIA-422, EIA-423, RS-449, RS-485
ITU
DSL
ISDN
T1 y otros enlaces T-carrier, y E1 y otros enlaces E-carrier
10BASE-T, 10BASE2, 10BASE5, 100BASE-TX, 100BASE-FX, 100BASE-T,
1000BASE-T, 1000BASE-SX y otras variedades de la capa física de Ethernet
SONET/SDH
GSM interfaz radio
Bluetooth capa física
IEEE 802.11x Wi-Fi capas físicas

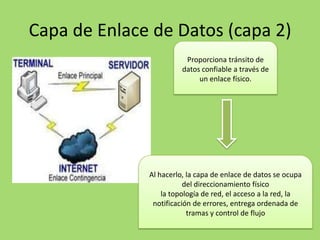

11. Capa de Enlace de Datos (capa 2)
Proporciona tránsito de
datos confiable a través de
un enlace físico.
Al hacerlo, la capa de enlace de datos se ocupa
del direccionamiento físico
la topología de red, el acceso a la red, la
notificación de errores, entrega ordenada de
tramas y control de flujo

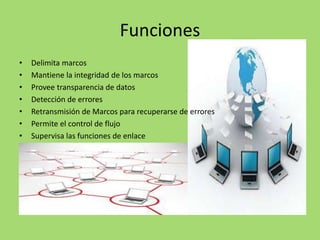

12. Funciones
•
•
•
•
•
•
•
Delimita marcos
Mantiene la integridad de los marcos
Provee transparencia de datos
Detección de errores
Retransmisión de Marcos para recuperarse de errores
Permite el control de flujo
Supervisa las funciones de enlace

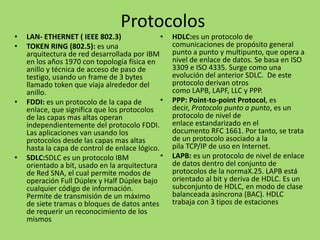

13. Protocolos
•
•
•
•
LAN- ETHERNET ( IEEE 802.3)
•
TOKEN RING (802.5): es una
arquitectura de red desarrollada por IBM
en los años 1970 con topología física en
anillo y técnica de acceso de paso de
testigo, usando un frame de 3 bytes
llamado token que viaja alrededor del
anillo.
•
FDDI: es un protocolo de la capa de
enlace, que significa que los protocolos
de las capas mas altas operan
independientemente del protocolo FDDI.
Las aplicaciones van usando los
protocolos desde las capas mas altas
hasta la capa de control de enlace lógico.
•
SDLC:SDLC es un protocolo IBM
orientado a bit, usado en la arquitectura
de Red SNA, el cual permite modos de
operación Full Dúplex y Half Dúplex bajo
cualquier código de información.
Permite de transmisión de un máximo
de siete tramas o bloques de datos antes
de requerir un reconocimiento de los
mismos
HDLC:es un protocolo de
comunicaciones de propósito general
punto a punto y multipunto, que opera a
nivel de enlace de datos. Se basa en ISO
3309 e ISO 4335. Surge como una
evolución del anterior SDLC. De este
protocolo derivan otros
como LAPB, LAPF, LLC y PPP.
PPP: Point-to-point Protocol, es
decir, Protocolo punto a punto, es un
protocolo de nivel de
enlace estandarizado en el
documento RFC 1661. Por tanto, se trata
de un protocolo asociado a la
pila TCP/IP de uso en Internet.
LAPB: es un protocolo de nivel de enlace
de datos dentro del conjunto de
protocolos de la normaX.25. LAPB está
orientado al bit y deriva de HDLC. Es un
subconjunto de HDLC, en modo de clase
balanceada asíncrona (BAC). HDLC
trabaja con 3 tipos de estaciones

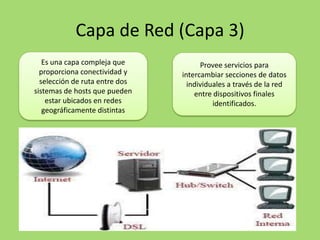

14. Capa de Red (Capa 3)
Es una capa compleja que
proporciona conectividad y
selección de ruta entre dos
sistemas de hosts que pueden
estar ubicados en redes
geográficamente distintas
Provee servicios para
intercambiar secciones de datos
individuales a través de la red
entre dispositivos finales
identificados.

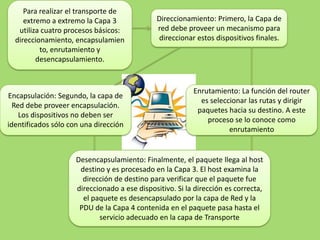

15. Para realizar el transporte de
extremo a extremo la Capa 3
utiliza cuatro procesos básicos:
direccionamiento, encapsulamien
to, enrutamiento y
desencapsulamiento.
Encapsulación: Segundo, la capa de
Red debe proveer encapsulación.
Los dispositivos no deben ser
identificados sólo con una dirección
Direccionamiento: Primero, la Capa de
red debe proveer un mecanismo para
direccionar estos dispositivos finales.
Enrutamiento: La función del router
es seleccionar las rutas y dirigir
paquetes hacia su destino. A este
proceso se lo conoce como
enrutamiento
Desencapsulamiento: Finalmente, el paquete llega al host
destino y es procesado en la Capa 3. El host examina la
dirección de destino para verificar que el paquete fue
direccionado a ese dispositivo. Si la dirección es correcta,
el paquete es desencapsulado por la capa de Red y la
PDU de la Capa 4 contenida en el paquete pasa hasta el
servicio adecuado en la capa de Transporte

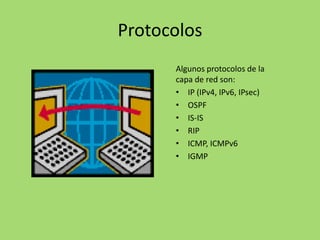

16. Protocolos
Algunos protocolos de la
capa de red son:
• IP (IPv4, IPv6, IPsec)
• OSPF
• IS-IS
• RIP
• ICMP, ICMPv6
• IGMP

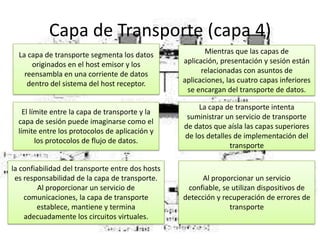

17. Capa de Transporte (capa 4)
La capa de transporte segmenta los datos
originados en el host emisor y los
reensambla en una corriente de datos
dentro del sistema del host receptor.
Mientras que las capas de
aplicación, presentación y sesión están
relacionadas con asuntos de
aplicaciones, las cuatro capas inferiores
se encargan del transporte de datos.
El límite entre la capa de transporte y la
capa de sesión puede imaginarse como el
límite entre los protocolos de aplicación y
los protocolos de flujo de datos.
La capa de transporte intenta
suministrar un servicio de transporte
de datos que aísla las capas superiores
de los detalles de implementación del
transporte
la confiabilidad del transporte entre dos hosts
es responsabilidad de la capa de transporte.
Al proporcionar un servicio de
comunicaciones, la capa de transporte
establece, mantiene y termina
adecuadamente los circuitos virtuales.
Al proporcionar un servicio
confiable, se utilizan dispositivos de
detección y recuperación de errores de
transporte

18. Capa de Sesión (capa 5)
la capa de sesión
establece, administra y
finaliza las sesiones entre
dos hosts que se están
comunicando.
La capa de sesión
proporciona sus servicios a
la capa de presentación.
sincroniza el diálogo entre las
capas de presentación de los
dos hosts y administra su
intercambio de datos.
Además de regular la sesión, la capa de sesión ofrece
disposiciones para una eficiente transferencia de
datos, clase de servicio y un registro de excepciones
acerca de los problemas de la capa de
sesión, presentación y aplicación.

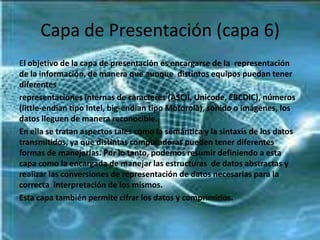

19. Capa de Presentación (capa 6)
El objetivo de la capa de presentación es encargarse de la representación
de la información, de manera que aunque distintos equipos puedan tener
diferentes
representaciones internas de caracteres (ASCII, Unicode, EBCDIC), números
(little-endian tipo Intel, big-endian tipo Motorola), sonido o imágenes, los
datos lleguen de manera reconocible.
En ella se tratan aspectos tales como la semántica y la sintaxis de los datos
transmitidos, ya que distintas computadoras pueden tener diferentes
formas de manejarlas. Por lo tanto, podemos resumir definiendo a esta
capa como la encargada de manejar las estructuras de datos abstractas y
realizar las conversiones de representación de datos necesarias para la
correcta interpretación de los mismos.
Esta capa también permite cifrar los datos y comprimirlos.

20. Capa de Aplicación (capa 7)
La capa de aplicación es la capa del modelo OSI más cercana al usuario;
suministra servicios de red a las aplicaciones del usuario. Difiere de las demás
capas debido a que no proporciona servicios a ninguna otra capa OSI, sino
solamente a aplicaciones que se encuentran fuera del modelo OSI. Algunos
ejemplos de aplicaciones son los programas de hojas de cálculo, de
procesamiento de texto y los de las terminales bancarias. La capa de
aplicación establece la disponibilidad de los potenciales socios de
comunicación, sincroniza y establece acuerdos sobre los procedimientos de
recuperación de errores y control de la integridad de los datos.

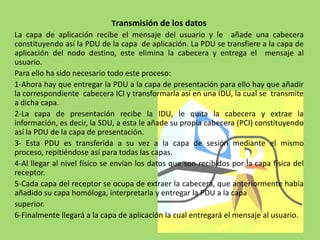

21. Transmisión de los datos
La capa de aplicación recibe el mensaje del usuario y le añade una cabecera
constituyendo así la PDU de la capa de aplicación. La PDU se transfiere a la capa de
aplicación del nodo destino, este elimina la cabecera y entrega el mensaje al
usuario.
Para ello ha sido necesario todo este proceso:
1-Ahora hay que entregar la PDU a la capa de presentación para ello hay que añadir
la correspondiente cabecera ICI y transformarla así en una IDU, la cual se transmite
a dicha capa.
2-La capa de presentación recibe la IDU, le quita la cabecera y extrae la
información, es decir, la SDU, a esta le añade su propia cabecera (PCI) constituyendo
así la PDU de la capa de presentación.
3- Esta PDU es transferida a su vez a la capa de sesión mediante el mismo
proceso, repitiéndose así para todas las capas.
4-Al llegar al nivel físico se envían los datos que son recibidos por la capa física del
receptor.
5-Cada capa del receptor se ocupa de extraer la cabecera, que anteriormente había
añadido su capa homóloga, interpretarla y entregar la PDU a la capa
superior.
6-Finalmente llegará a la capa de aplicación la cual entregará el mensaje al usuario.

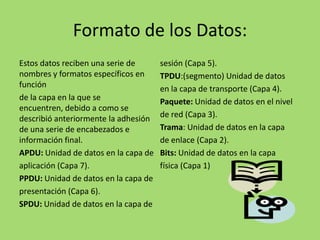

22. Formato de los Datos:
Estos datos reciben una serie de
nombres y formatos específicos en
función
de la capa en la que se
encuentren, debido a como se
describió anteriormente la adhesión
de una serie de encabezados e
información final.
APDU: Unidad de datos en la capa de
aplicación (Capa 7).
PPDU: Unidad de datos en la capa de
presentación (Capa 6).
SPDU: Unidad de datos en la capa de
sesión (Capa 5).
TPDU:(segmento) Unidad de datos
en la capa de transporte (Capa 4).
Paquete: Unidad de datos en el nivel
de red (Capa 3).
Trama: Unidad de datos en la capa
de enlace (Capa 2).
Bits: Unidad de datos en la capa
física (Capa 1)

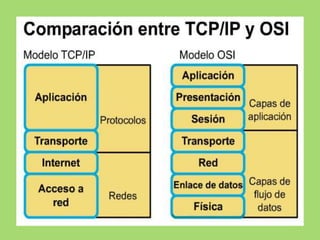

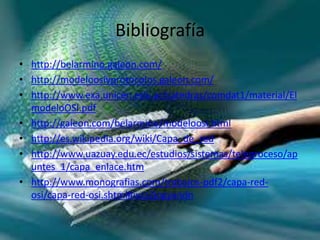

24. Bibliografía
• http://belarmino.galeon.com/
• http://modeloosiyprotocolos.galeon.com/
• http://www.exa.unicen.edu.ar/catedras/comdat1/material/El
modeloOSI.pdf
• http://galeon.com/belarmino/modeloosi.html
• http://es.wikipedia.org/wiki/Capa_de_red
• http://www.uazuay.edu.ec/estudios/sistemas/teleproceso/ap
untes_1/capa_enlace.htm
• http://www.monografias.com/trabajos-pdf2/capa-redosi/capa-red-osi.shtml#ixzz2jogyxndn
