La telefonía fija utiliza una red conmutada de telecomunicaciones para transmitir voz en tiempo real entre dos terminales fijos. La planta telefónica incluye elementos internos como la central telefónica y elementos externos como cables, armarios de distribución y terminales. La central telefónica alberga el equipo de conmutación y transmisión necesario para establecer llamadas entre abonados.

1. TELEFONIA FIJA El servicio de telefonía fija realiza el transporte de voz en tiempo real entre dos terminales, estando ambos terminales, o al menos el terminal de origen (que realiza la llamada), conectados a una red conmutada de telecomunicaciones en una ubicación fija. Dicha red de telecomunicaciones es la red telefónica conmutada. PLANTA TELEFÓNICA Se denomina en forma genérica planta telefónica al conjunto de elementos que hacen posible el sistema de comunicaciones. Este conjunto de elementos se diseña y ordena de tal manera que forma una verdadera red, extendiéndose desde los equipos más complejos hasta él ultimo tornillo. División En la planta telefónica se puede distinguir básicamente dos partes: los elementos que forman la planta interna Los elementos que forman la planta externa. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 1/10

2. ¿QUÉ ES LA CENTRAL TELEFONICA O DE CONMUTACION? Es el lugar (puede ser un edificio, un local, una caseta o un contenedor), utilizado por una empresa operadora de telefonía, donde se albergan el equipo de conmutación y los demás equipos necesarios, para la operación de las llamadas telefónicas. ¿QUÉ ES LA RED DE PLANTA INTERNA? Se denomina así, al conjunto de equipos e instalaciones que se ubican dentro de los edificios, el elemento característico de la planta interna es la oficina central que tiene las siguientes partes: Sala de conmutación :Contiene los equipos que permiten el establecimiento de los CAMINOS DE CONVERSACION entre abonados Sala de transmisiones: Contienen los equipos que generan las señales que permitirán el intercambio de información necesaria. Sala de energía o cuadro de fuerza :Contienen los equipos que proveen de la energía eléctrica suficiente para el funcionamiento de los equipos de conmutación, de transmisiones y alimentan toda la planta telefónica. La carga se efectúa con corriente de 220 voltios y alimentan la planta con 48 voltios de C.C. Sala de MDF (main distributing frame ) o Distribuidor Principal (DP) : Contiene los blocks de hilos telefónicos y números debidamente ordenados. El block de hilos telefónicos son los terminales de todos los cables que existen en el área de influencia de la oficina central. Centro de Prueba:Donde se encuentran los equipos que sirven para probar todos los circuitos telefónicos, y determinar la naturaleza y la ubicación de la avería de la línea telefónica cuando ella se presente. Sala de Telmet: Lugar donde se ubican los equipos de tarifación de llamadas, así como equipos complementarios para el control en caso de reclamo de abonado. En el caso de centrales de tecnología digital, la tarifación se hace en el mismo equipo. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 2/10

3. ¿QUÉ ES LA RED DE PLANTA EXTERNA? Son todos aquellos dispositivos y herramientas que se encuentran fuera de la central o planta interna, como son los armarios de distribución, terminales, regletas, tanques, tanquillas, postes, etc. Los cables que van de la central hasta el abonado son colocados en postes de energía eléctrica, en los postes de CANTV y en ductos subterráneos. ELEMENTOS DE LA RED DE PLANTA EXTERNA: DP (Distribuidor Principal).Es el órgano de conexión entre la central telefónica y la red de Planta Externa, el cual permite: Cable:Es aquel que agrupa un conjunto de conductores, los cuales tienen como función interconectar las partes de la red telefónica, los hay desde 10 pares hasta 3000 pares. Por las funciones que realicen dentro de la red, a los cables se les asignan las siguientes denominaciones: Cable Troncal (CTK):Es el cable que va desde el DP de una central al DP de otra central. Los pares contenidos en estos cables, reciben el nombre de Pares Troncales (P.T.) 2. Cables Central (C.C.):Es el cable que va desde el DP hasta el ADP o al ADS. Los pares contenidos en estos cables reciben el nombre de Pares Centrales (P.C.). 3. Cable Primario (C.P.):Cable que va desde el ADP al ADS. Los pares contenidos en estos cables reciben el nombre de Pares Primarios (P.P.). 4. Cable Secundario (C.S.):Cable que va desde el ADP hasta los terminales (Punto de Dispersión de donde salen los cables ramales que van al abonado). A los pares de este cable se les denomina Pares Secundarios (P.S.). 5. Cable Local (C.L.):Cable que va desde el ADS hasta los terminales. A los pares de este cable se les denomina Pares Locales (P.L.). 6. Cable Directo (C.D.):Cable que va desde el DP de la central hasta los terminales. A los pares de este cable se les denomina Pares Directos (P.D.). 7. Cable Ramal:Cable que sale de los terminales y llega al interior del local o residencia donde se va a instalar el teléfono. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 3/10

4. Continuidad de Pares Telefónicos entre armarios de distribución. Armarios de Distribución:Estos armarios están constituidos por un conjunto de regletas debidamente dispuestas y protegidas por una Caja Metálica, muy robusta cerrada herméticamente por una puerta a la cual concurren cables de entrada y parten cables de salida. Los Armarios de Distribución pueden ser: ADP o Armario de Distribución Primario y ADS o Armario de Distribución Secundario los cuales constituyen la característica más importante de las Redes Flexibles. Manga. Son cajas especiales que están cerradas, pero que se abren fácilmente, con forma cilíndrica y en ella está la unión de los conductores (pares) del cable de la red. Estas son necesarias para darle continuidad y protección a un determinado cable y debe tener un Sistemas de Puesta a Tierra de 25. Tanque. Al igual que las tanquillas son cavidades, pero de tamaño mayor, destinados a facilitar los trabajos de empalmes de cables, cambios de dirección, etc. La constitución de los tanques es muy similar a la de la tanquilla con la diferencia de que sus paredes son de ladrillo doble, y tienen además una losa de concreto armado, en la cual se coloca la tapa metálica que se utiliza para visitar su interior. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 4/10

6. De Columna: Cuando están contenidos en columnas empotradas.

7. De Fachada: cuando son fijados a las fachadas de las casas.

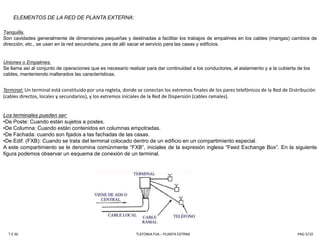

8. De Edif. (FXB): Cuando se trata del terminal colocado dentro de un edificio en un compartimiento especial.A este compartimiento se le denomina comúnmente “FXB”, iniciales de la expresión inglesa “Feed Exchange Box”. En la siguiente figura podemos observar un esquema de conexión de un terminal. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 5/10

9. ALGUNOS SIMBOLOS DE LA RED PLANTA EXTERNA:

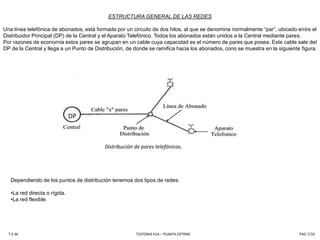

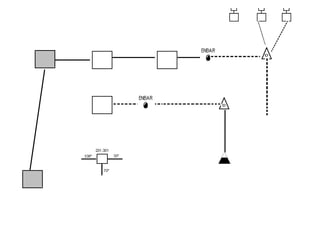

11. La red flexible. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 7/10

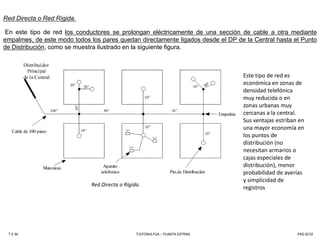

12. Red Directa o Rígida. Red Directa o Red Rígida. En este tipo de red los conductores se prolongan eléctricamente de una sección de cable a otra mediante empalmes, de este modo todos los pares quedan directamente ligados desde el DP de la Central hasta el Punto de Distribución, como se muestra ilustrado en la siguiente figura. Este tipo de red es económica en zonas de densidad telefónica muy reducida o en zonas urbanas muy cercanas a la central. Sus ventajas estriban en una mayor economía en los puntos de distribución (no necesitan armarios o cajas especiales de distribución), menor probabilidad de averías y simplicidad de registros T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 8/10

14. Existe la facilidad de hacer mediciones y desconexiones en los puntos de distribución, lo cual facilita la localización de averías.

15. Permiten una utilización más completa de los pares disponibles en los cables principales, antes de proceder a la instalación de nuevos cables, lo cual es muy importante en zonas de desarrollo lento.

17. Dificultades para la instalación de ciertos Puntos de Distribución.

18. Aumenta el peligro de averías, debido a que estos puntos son de uso casi continuo y sujeto a las variaciones climáticas en nuestro país, así como también a los accidentes de tránsito.

19. La instalación de los jumpers en los puntos de distribución entraña gastos suplementarios elevados. T.E.M. TLEFONIA FIJA – PLANTA EXTRNA PAG 9/10

20. ¿Qué es telefonía fija? Nombre tres ventajas de las redes flexibles. Elabore el diagrama de una central telefónica donde muestre sus partes Nombre y diga la dirección de una central telefónica ubicada en Barquisimeto. ¿Qué es la central de conmutación? ¿Cual es la diferencia entre una red flexible una rígida? Elabore un diagrama donde muestre las diferentes denominaciones de cables telefónicos Nombre y diga la dirección de una central telefónica ubicada en Barquisimeto. Elabore un mapa conceptual donde describa las partes de una central telefónica ¿Qué es un FXB? ¿Qué son armarios de distribución? Nombre y diga la dirección de una central telefónica ubicada en Barquisimeto. ¿Para que sirven los terminales? Enumere los elementos de la red de planta externa. ¿En que se diferencia una tanquilla de un tanque? Nombre y diga la dirección de una central telefónica ubicada en Barquisimeto. ¿Cuáles son las dos partes de la planta telefónica? ¿Que es un ADP? Elabore el diagrama de una central telefónica donde muestre sus partes Nombre y diga la dirección de una central telefónica ubicada en Barquisimeto. ¿Para que se utilizan las mangas? Nombre tres ventajas de las redes rígidas ¿Qué son los empalmes? Nombre y diga la dirección de una central telefónica ubicada en Barquisimeto. ¿Que es un DP? ¿Qué es un ADS? TODOS LOS EQUIPOS: Elaborar Una red telefónica flexible utilizando los símbolos de la red de plantas externas. 1 2 3 4 5 6
