1. El instrumento que se muestra en la siguiente
imagen es un Polímetro
OBJETIVO: Adquirir y comprender los conocimientos sobre el
manejo del multímetro.
MULTIMETRO (Polímetro) Es un instrumento de medición que
tiene como función medir distintos parámetros eléctricos y
magnitudes en el mismo dispositivo. Las funciones más comunes
son las de voltímetro, amperímetro y óhmetro. Es utilizado
frecuentemente por personal en toda la gama de electrónica y
electricidad.
¿COMO SE UTILIZA? Midiendo tensiones Para medir una
tensión, colocaremos las bornas en las clavijas, y no tendremos
más que colocar ambas puntas entre los puntos de lectura que
queramos medir. Si lo que queremos es medir voltaje absoluto,
colocaremos la borna negra en cualquier masa (un cable negro
de molex o el chasis del ordenador) y la otra borna en el punto a
medir. Si lo que queremos es medir diferencias de voltaje entre
dos puntos, no tendremos que colocar una borna en cada lugar.
Midiendo resistencias :
El procedimiento para medir una resistencia es bastante similar
al de medir tensiones. Basta con colocar la ruleta en la posición
de ohmios y en la escala apropiada al tamaño de la resistencia
que vamos a medir. Si no sabemos cuantos ohmios tiene la
resistencia a medir, empezaremos con colocar la ruleta en la

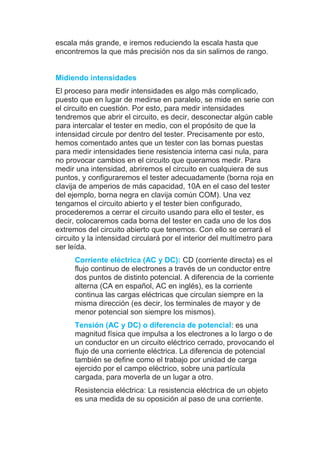

2. escala más grande, e iremos reduciendo la escala hasta que
encontremos la que más precisión nos da sin salirnos de rango.
Midiendo intensidades
El proceso para medir intensidades es algo más complicado,
puesto que en lugar de medirse en paralelo, se mide en serie con
el circuito en cuestión. Por esto, para medir intensidades
tendremos que abrir el circuito, es decir, desconectar algún cable
para intercalar el tester en medio, con el propósito de que la
intensidad circule por dentro del tester. Precisamente por esto,
hemos comentado antes que un tester con las bornas puestas
para medir intensidades tiene resistencia interna casi nula, para
no provocar cambios en el circuito que queramos medir. Para
medir una intensidad, abriremos el circuito en cualquiera de sus
puntos, y configuraremos el tester adecuadamente (borna roja en
clavija de amperios de más capacidad, 10A en el caso del tester
del ejemplo, borna negra en clavija común COM). Una vez
tengamos el circuito abierto y el tester bien configurado,
procederemos a cerrar el circuito usando para ello el tester, es
decir, colocaremos cada borna del tester en cada uno de los dos
extremos del circuito abierto que tenemos. Con ello se cerrará el
circuito y la intensidad circulará por el interior del multímetro para
ser leída.
Corriente eléctrica (AC y DC): CD (corriente directa) es el
flujo continuo de electrones a través de un conductor entre
dos puntos de distinto potencial. A diferencia de la corriente
alterna (CA en español, AC en inglés), es la corriente
continua las cargas eléctricas que circulan siempre en la
misma dirección (es decir, los terminales de mayor y de
menor potencial son siempre los mismos).
Tensión (AC y DC) o diferencia de potencial: es una
magnitud física que impulsa a los electrones a lo largo o de
un conductor en un circuito eléctrico cerrado, provocando el
flujo de una corriente eléctrica. La diferencia de potencial
también se define como el trabajo por unidad de carga
ejercido por el campo eléctrico, sobre una partícula
cargada, para moverla de un lugar a otro.
Resistencia eléctrica: La resistencia eléctrica de un objeto
es una medida de su oposición al paso de una corriente.

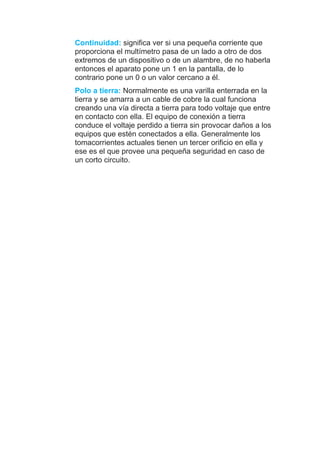

3. Continuidad: significa ver si una pequeña corriente que
proporciona el multímetro pasa de un lado a otro de dos
extremos de un dispositivo o de un alambre, de no haberla
entonces el aparato pone un 1 en la pantalla, de lo
contrario pone un 0 o un valor cercano a él.
Polo a tierra: Normalmente es una varilla enterrada en la
tierra y se amarra a un cable de cobre la cual funciona
creando una vía directa a tierra para todo voltaje que entre
en contacto con ella. El equipo de conexión a tierra
conduce el voltaje perdido a tierra sin provocar daños a los
equipos que estén conectados a ella. Generalmente los
tomacorrientes actuales tienen un tercer orificio en ella y
ese es el que provee una pequeña seguridad en caso de
un corto circuito.
